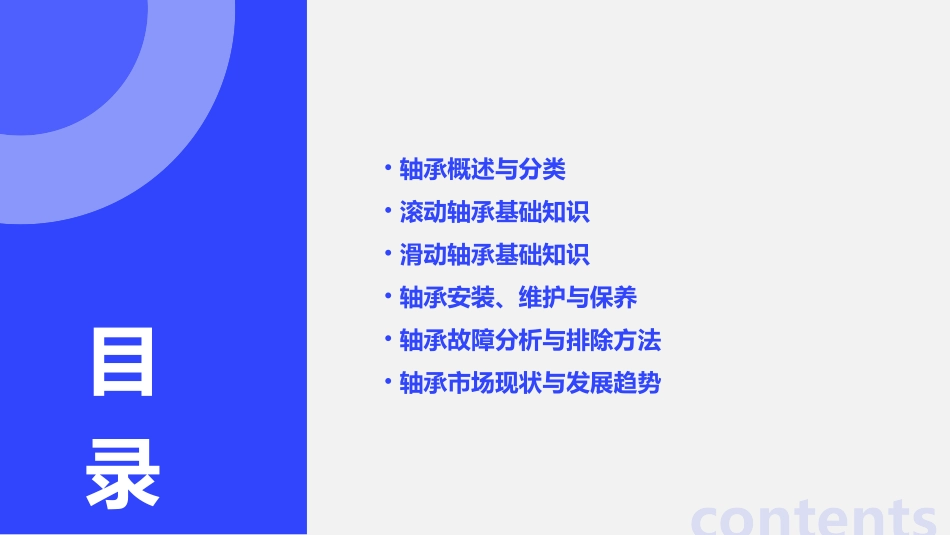

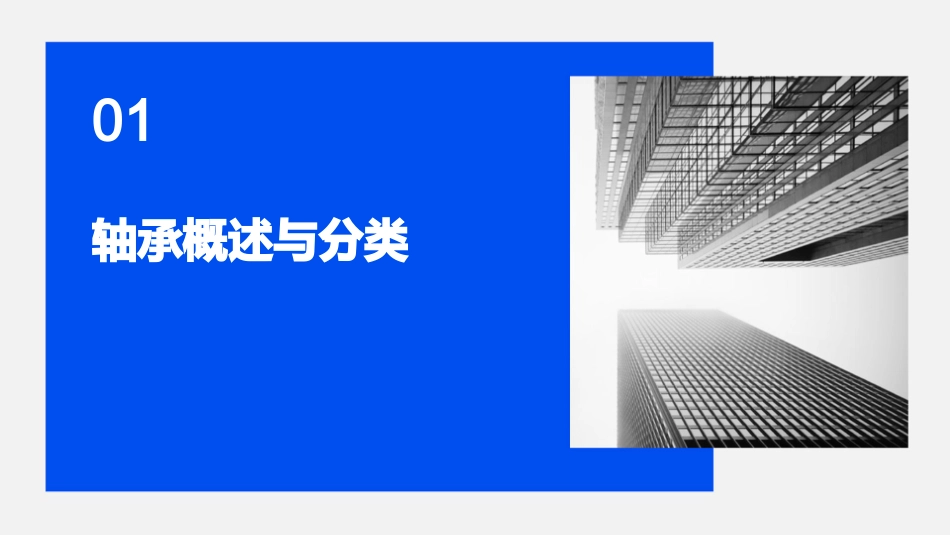

轴承基础知识培训ppt课件•轴承概述与分类•滚动轴承基础知识•滑动轴承基础知识•轴承安装、维护与保养•轴承故障分析与排除方法•轴承市场现状与发展趋势contents目录轴承概述与分类01轴承作用支撑旋转轴或其他运动部件，减少摩擦和磨损。吸收和缓冲作用于机器上的振动和冲击。保证机器的回转精度和运转稳定性。轴承定义：轴承是机械设备中用于支撑和减少摩擦的重要部件，通常由内圈、外圈、滚动体和保持架组成。轴承定义及作用轴承结构组成与轴颈配合，通常固定在轴上，随轴一起旋转。与轴承座或机器壳体孔配合，起支撑作用。在内外圈之间滚动，其形状、大小和数量直接影响轴承的承载能力和运转性能。将滚动体均匀隔开，避免彼此碰撞和摩擦，同时引导滚动体在正确的轨道上滚动。内圈外圈滚动体保持架滚动轴承利用滚动摩擦来工作的轴承，摩擦系数小，运转精度高，适用于高速轻载场合。根据滚动体的不同，滚动轴承可分为球轴承、滚子轴承等。滑动轴承利用滑动摩擦来工作的轴承，结构简单，成本低，但摩擦系数大，易磨损，适用于低速重载场合。特殊轴承针对特殊工况和需求设计的轴承，如高温轴承、耐腐蚀轴承等，具有特殊的材料和结构设计。轴承分类及特点滚动轴承基础知识02深沟球轴承调心球轴承圆柱滚子轴承调心滚子轴承滚动轴承结构类型01020304结构简单，使用方便，是生产批量最大，应用范围最广的一类轴承。具有两列钢球，内圈有两条滚道，外圈滚道为内球面形，具有自动调心的性能。滚动体是圆柱滚子的向心滚动轴承。圆柱滚子与滚道为线接触轴承。具有两列滚子，主要承受径一载荷，同时也能承受任一方向的轴向载荷。内径代号外径代号宽度代号轴承类型代号滚动轴承尺寸规格表示方法用轴承内径除以5的商数表示。用轴承宽度除以5的商数表示。用轴承外径除以5的商数表示。用数字或字母表示轴承的类型。轴承在最高转速下不出现烧伤、过热现象所能承受的最高转速。极限转速轴承在正常工作条件下所能承受的最大载荷。承载能力轴承的尺寸精度和旋转精度。精度等级根据工作条件、使用要求、经济性和可靠性等因素综合考虑选用合适的轴承类型、尺寸规格和精度等级。选用原则滚动轴承性能参数与选用原则滑动轴承基础知识03滑动轴承结构类型及特点整体式滑动轴承结构简单，成本低，但调整困难，适用于轻载、低速场合。对开式滑动轴承由两半组成，调整方便，适用于中载、中速场合。自动调心式滑动轴承能自动适应轴的挠曲变形，适用于重载、冲击载荷及中速场合。具有优良的导热性、耐磨性和抗胶合性，但嵌藏性差，适用于高速、重载场合。如巴氏合金、铜合金等。金属材料具有良好的嵌藏性、顺应性和耐磨性，但导热性差，适用于低速、重载场合。如工程塑料、橡胶等。非金属材料滑动轴承材料选择与性能要求润滑脂润滑适用于低速、轻载或间歇工作的场合，具有密封作用，可防止水分、灰尘等侵入轴承。适用于高速、重载或连续工作的场合，具有良好的冷却和清洗作用。适用于高温、重载或真空等极端工作条件，如石墨、二硫化钼等固体润滑剂。根据轴承的工作条件（如载荷、速度、温度等）和润滑剂的性能（如粘度、油性、极压性等）选择合适的润滑方式和润滑剂。同时，还需考虑环保、经济等因素。润滑油润滑固体润滑选用原则滑动轴承润滑方式及选用原则轴承安装、维护与保养0403选择合适的安装工具根据轴承类型和尺寸，选择合适的安装工具，如锤子、套筒、压力机等。01清洁工作区域和轴承确保工作区域干净，无尘埃和杂质，同时清洁轴承及其相关部件，以去除油脂、污垢和其他污染物。02检查轴承和相关部件检查轴承是否有损坏或缺陷，同时检查相关部件（如轴、轴承座等）的尺寸精度和表面粗糙度是否符合要求。轴承安装前准备工作及注意事项将轴承内圈套在轴上，并确保其紧密配合。如果内圈过松，可以使用适当的工具进行轻轻敲打，使其紧密配合。安装轴承内圈将轴承外圈放置在轴承座中，并确保其紧密配合。如果外圈过紧，可以使用适当的工具进行轻轻敲打或加热轴承座进行安装。安装轴承外圈在安装过程中，需要根据实际情况调整轴承游隙，以保证轴承正常运转。游隙过大或过小都会影响轴承的性能和使用寿命。...
