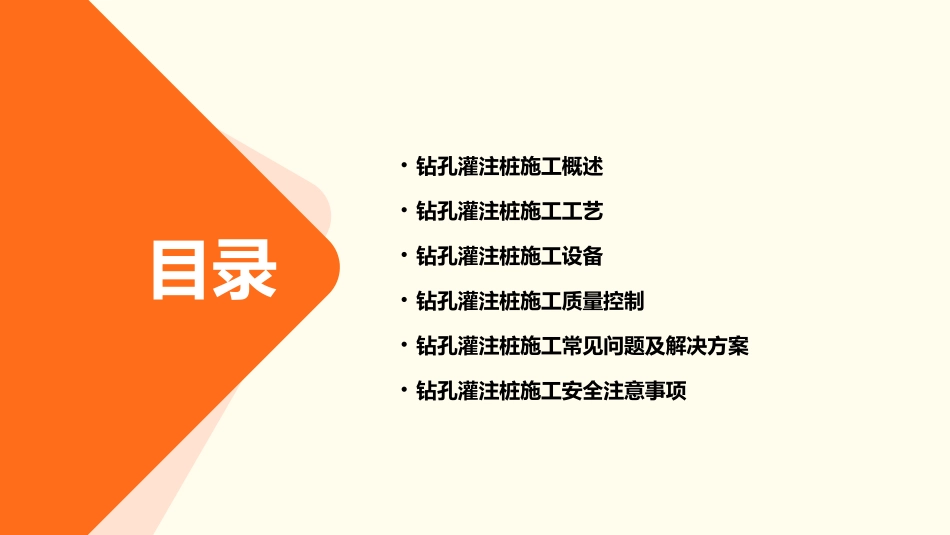

钻孔灌注桩施工课件PPT(完整版)•钻孔灌注桩施工概述•钻孔灌注桩施工工艺•钻孔灌注桩施工设备•钻孔灌注桩施工质量控制•钻孔灌注桩施工常见问题及解决方案•钻孔灌注桩施工安全注意事项目录01钻孔灌注桩施工概述钻孔灌注桩是一种通过钻孔、清孔、钢筋笼安装和混凝土灌注等工序在地基中形成的桩。定义钻孔灌注桩具有承载力高、沉降小、稳定性好、适用性强等优点。特点定义与特点高层建筑桥梁工程港口码头地下工程钻孔灌注桩的应用范围01020304钻孔灌注桩适用于高层建筑的基础工程，能够承受较大的荷载。在桥梁工程中，钻孔灌注桩可用于桥墩、桥台等结构的基础。钻孔灌注桩可用于港口码头的岸壁、栈桥等结构的基础。在地下工程中，如地铁车站、地下管线等，钻孔灌注桩可用于基坑支护和地基加固。施工前准备在施工前，需要进行详细的地质勘察，了解地基的土层分布、承载力等特性。根据地质勘察结果和工程要求，设计合理的钻孔灌注桩施工图纸。准备所需的施工设备，如钻机、泥浆泵、钢筋加工设备等。采购合格的钢筋、水泥、砂石等原材料，并进行质量检验。地质勘察设计图纸施工设备材料准备02钻孔灌注桩施工工艺钻孔机械选择钻孔准备钻孔操作钻孔检查钻孔工艺根据地质条件、桩径、桩长等因素选择合适的钻孔机械，如冲击钻、回转钻等。启动钻机，控制钻进速度，保持钻机稳定，及时清理钻渣。平整场地、测量定位、埋设护筒等。检查孔径、孔深、垂直度等，确保符合设计要求。采用换浆法、掏渣法、抽浆法等清孔方法。清孔方法清孔标准清孔注意事项孔内泥浆比重、含砂率、粘度等指标符合规范要求。保持孔内水位稳定，防止坍孔；清孔后及时浇筑混凝土，避免长时间暴露。030201清孔工艺按照设计要求加工钢筋，制作钢筋笼，确保钢筋间距、保护层厚度等符合规范要求。钢筋笼制作将钢筋笼吊装入孔，定位准确，固定牢固，防止上浮或下沉。钢筋笼安装检查钢筋笼的规格、数量、间距等，确保符合设计要求。钢筋笼验收钢筋笼制作与安装根据设计要求、地质条件等因素确定混凝土配合比。混凝土配合比设计混凝土搅拌与运输混凝土灌注混凝土养护采用强制式搅拌机搅拌混凝土，确保搅拌均匀；采用专用运输车运输混凝土，保持混凝土的和易性。将导管插入孔底，开始灌注混凝土，保持连续灌注，控制导管埋深和混凝土上升速度。灌注完成后及时养护混凝土，保持湿润状态，防止开裂和强度降低。灌注混凝土工艺03钻孔灌注桩施工设备钻机类型及选择回转式钻机适用于各种地质条件，钻进效率高，成孔质量好。冲击式钻机适用于卵石、漂石、岩石等硬质地层，成孔速度较慢。振动式钻机适用于砂土、黏性土等松软地层，成孔速度较快。根据地质条件和孔径要求选择合适的钻头类型，如刮刀钻头、牙轮钻头等。钻头根据孔径和孔深选择合适的钻杆直径和长度，保证钻杆的刚度和强度。钻杆用于加重钻具，提高钻头的破岩能力，同时起到稳定钻具的作用。钻铤钻具组合与选择泥浆循环通过泥浆泵和泥浆管道将泥浆输送到钻孔内，同时将孔内岩屑携带出孔外。泥浆制备选用优质黏土、膨润土等材料制备泥浆，保证泥浆的性能指标符合要求。泥浆净化采用沉淀池、振动筛等设备对泥浆进行净化处理，保证泥浆的重复使用。泥浆制备与循环系统用于生产高质量的混凝土，保证混凝土的配比和性能指标符合要求。混凝土搅拌站将搅拌好的混凝土运输到施工现场，保证混凝土的及时供应。混凝土运输车用于将混凝土灌注到桩孔内，导管直径和长度应根据桩径和桩长进行选择。混凝土导管用于对灌注到桩孔内的混凝土进行振捣密实，提高桩身质量。混凝土振捣器混凝土灌注设备04钻孔灌注桩施工质量控制03钻孔检查与验收检查孔径、孔深、孔斜度等参数是否符合设计要求，进行孔底沉渣厚度测量。01钻孔前准备确保钻机就位准确，钻杆垂直度符合要求，钻头类型和规格选择正确。02钻孔过程控制保持泥浆性能指标稳定，控制钻进速度和钻压，防止孔壁坍塌和扩孔。钻孔质量控制清孔方法选择根据地质条件和设计要求选择合适的清孔方法，如换浆法、抽浆法等。清孔过程控制保持泥浆循环，不断置换孔内泥浆，降低泥浆比重和含砂率，直至达到清孔标准。清孔检查与验收检查孔底沉渣...
