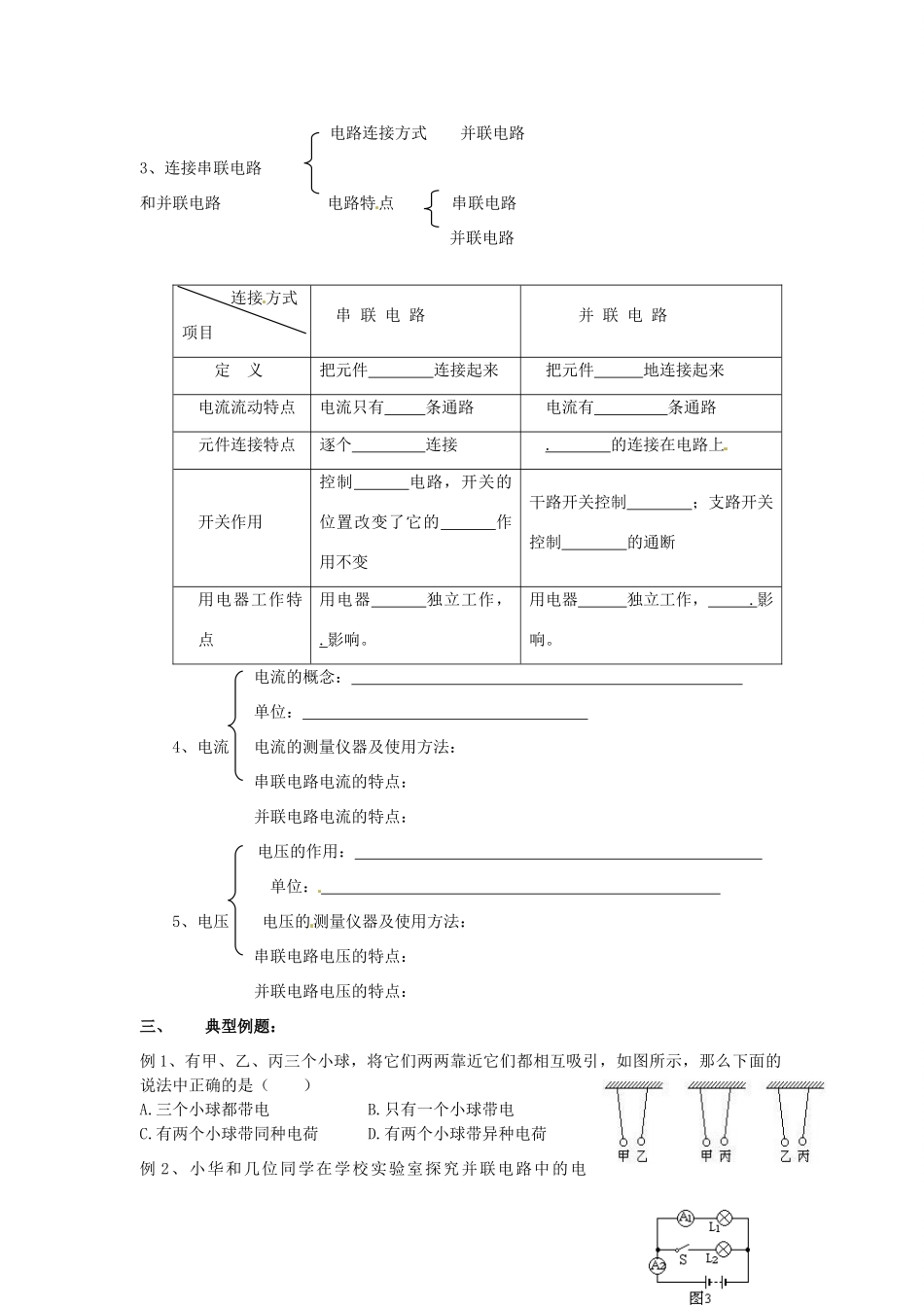

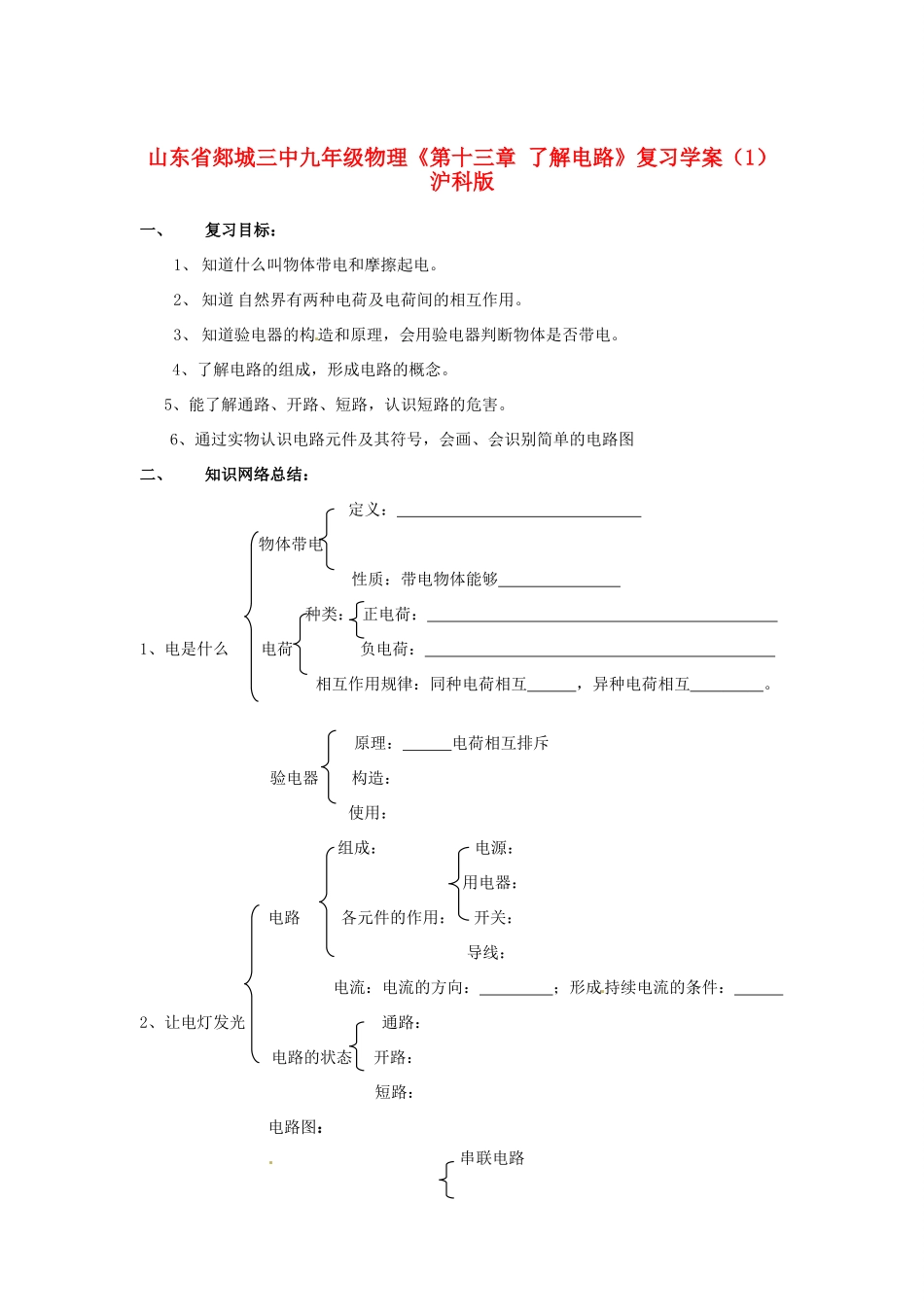

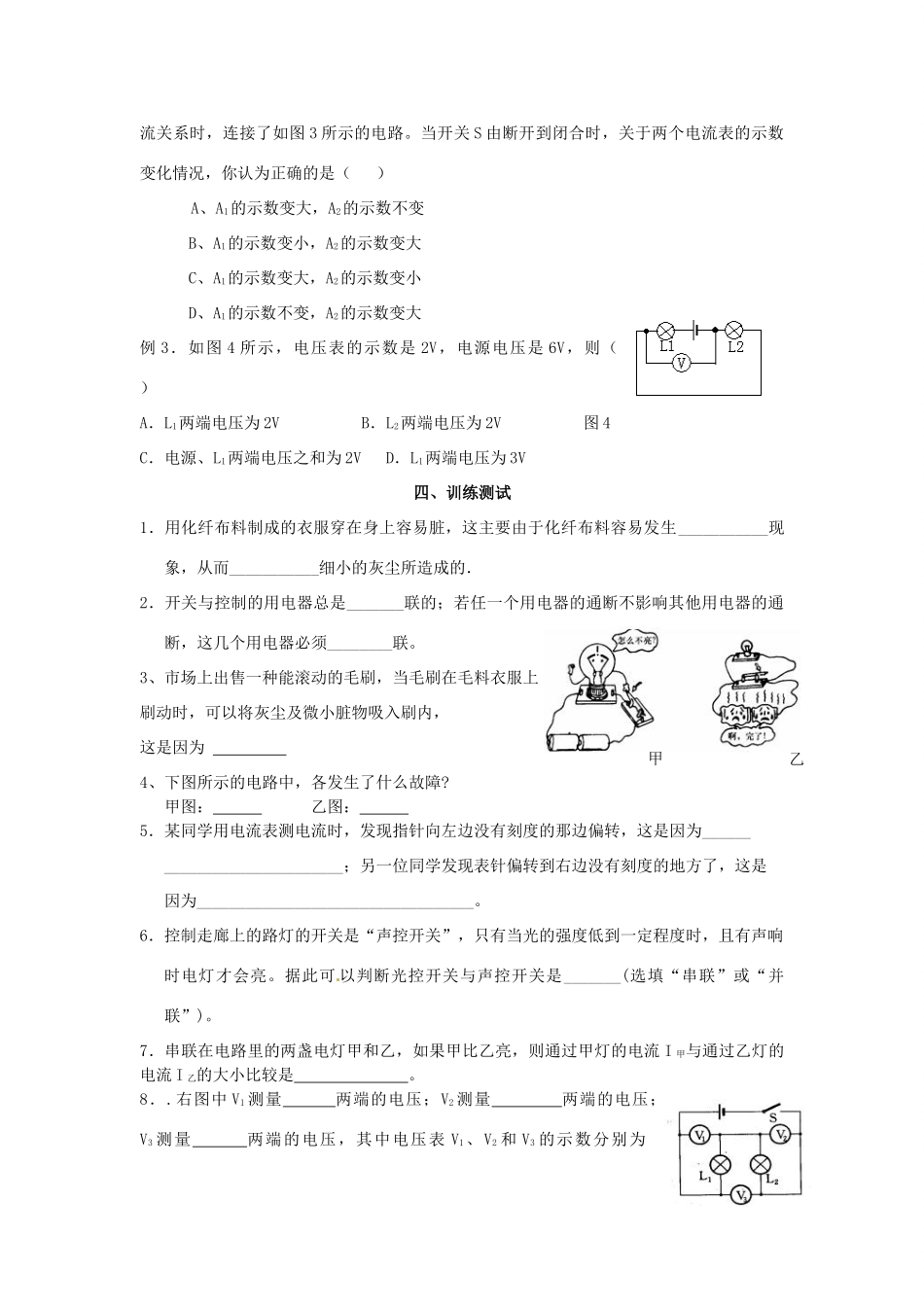

山东省郯城三中九年级物理《第十三章了解电路》复习学案（1）沪科版一、复习目标：1、知道什么叫物体带电和摩擦起电。2、知道自然界有两种电荷及电荷间的相互作用。3、知道验电器的构造和原理，会用验电器判断物体是否带电。4、了解电路的组成，形成电路的概念。5、能了解通路、开路、短路，认识短路的危害。6、通过实物认识电路元件及其符号，会画、会识别简单的电路图二、知识网络总结：定义：物体带电性质：带电物体能够种类：正电荷：1、电是什么电荷负电荷：相互作用规律：同种电荷相互，异种电荷相互。原理：电荷相互排斥验电器构造：使用：组成：电源：用电器：电路各元件的作用：开关：导线：电流：电流的方向：；形成持续电流的条件：2、让电灯发光通路：电路的状态开路：短路：电路图：串联电路电路连接方式并联电路3、连接串联电路和并联电路电路特点串联电路并联电路连接方式项目串联电路并联电路定义把元件连接起来把元件地连接起来电流流动特点电流只有条通路电流有条通路元件连接特点逐个连接.的连接在电路上开关作用控制电路，开关的位置改变了它的作用不变干路开关控制；支路开关控制的通断用电器工作特点用电器独立工作，.影响。用电器独立工作，.影响。电流的概念：单位：4、电流电流的测量仪器及使用方法：串联电路电流的特点：并联电路电流的特点：电压的作用：单位：5、电压电压的测量仪器及使用方法：串联电路电压的特点：并联电路电压的特点：三、典型例题：例1、有甲、乙、丙三个小球，将它们两两靠近它们都相互吸引，如图所示，那么下面的说法中正确的是（）A.三个小球都带电B.只有一个小球带电C.有两个小球带同种电荷D.有两个小球带异种电荷例2、小华和几位同学在学校实验室探究并联电路中的电流关系时，连接了如图3所示的电路。当开关S由断开到闭合时，关于两个电流表的示数变化情况，你认为正确的是（）A、A1的示数变大，A2的示数不变B、A1的示数变小，A2的示数变大C、A1的示数变大，A2的示数变小D、A1的示数不变，A2的示数变大例3．如图4所示，电压表的示数是2V，电源电压是6V，则（）A．L1两端电压为2VB．L2两端电压为2V图4C．电源、L1两端电压之和为2VD．L1两端电压为3V四、训练测试1．用化纤布料制成的衣服穿在身上容易脏，这主要由于化纤布料容易发生___________现象，从而___________细小的灰尘所造成的．2．开关与控制的用电器总是_______联的；若任一个用电器的通断不影响其他用电器的通断，这几个用电器必须________联。3、市场上出售一种能滚动的毛刷，当毛刷在毛料衣服上刷动时，可以将灰尘及微小脏物吸入刷内，这是因为4、下图所示的电路中，各发生了什么故障?甲图：乙图：5．某同学用电流表测电流时，发现指针向左边没有刻度的那边偏转，这是因为____________________________；另一位同学发现表针偏转到右边没有刻度的地方了，这是因为__________________________________。6．控制走廊上的路灯的开关是“声控开关”，只有当光的强度低到一定程度时，且有声响时电灯才会亮。据此可以判断光控开关与声控开关是_______(选填“串联”或“并联”)。7．串联在电路里的两盏电灯甲和乙，如果甲比乙亮，则通过甲灯的电流I甲与通过乙灯的电流I乙的大小比较是。8．.右图中V1测量两端的电压；V2测量两端的电压；V3测量两端的电压，其中电压表V1、V2和V3的示数分别为甲乙U1、U2和U3，则三个电表示数之间存在的关系式是．9.电路中有电流的条件是：必须有，而且电路是。10.有四个通草球，其中有带电的也有不带电的，已知甲吸乙，乙斥丙，丙吸丁，丁吸甲，则下列说法中错误的是［］A.甲必带电B.乙必带电C.丙必带电D.丁可能带电11．右图为临沭一十字路口交通指示灯的示意图。指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为。据你对交通指示灯的了解可以推断（）A．红灯、黄灯、绿灯是串联的B．红灯、黄灯、绿灯是并联的C．红灯与黄灯并联后再与绿灯串联D．绿灯与黄灯并联后再与红灯串联12、如图5所示，下列说法正确的是：（）A．丙是电压表，甲、乙是电流表B．甲是电流表，乙、丙是电压表C．乙是电流表，甲、丙是电压表D．甲是电压表，乙、...
