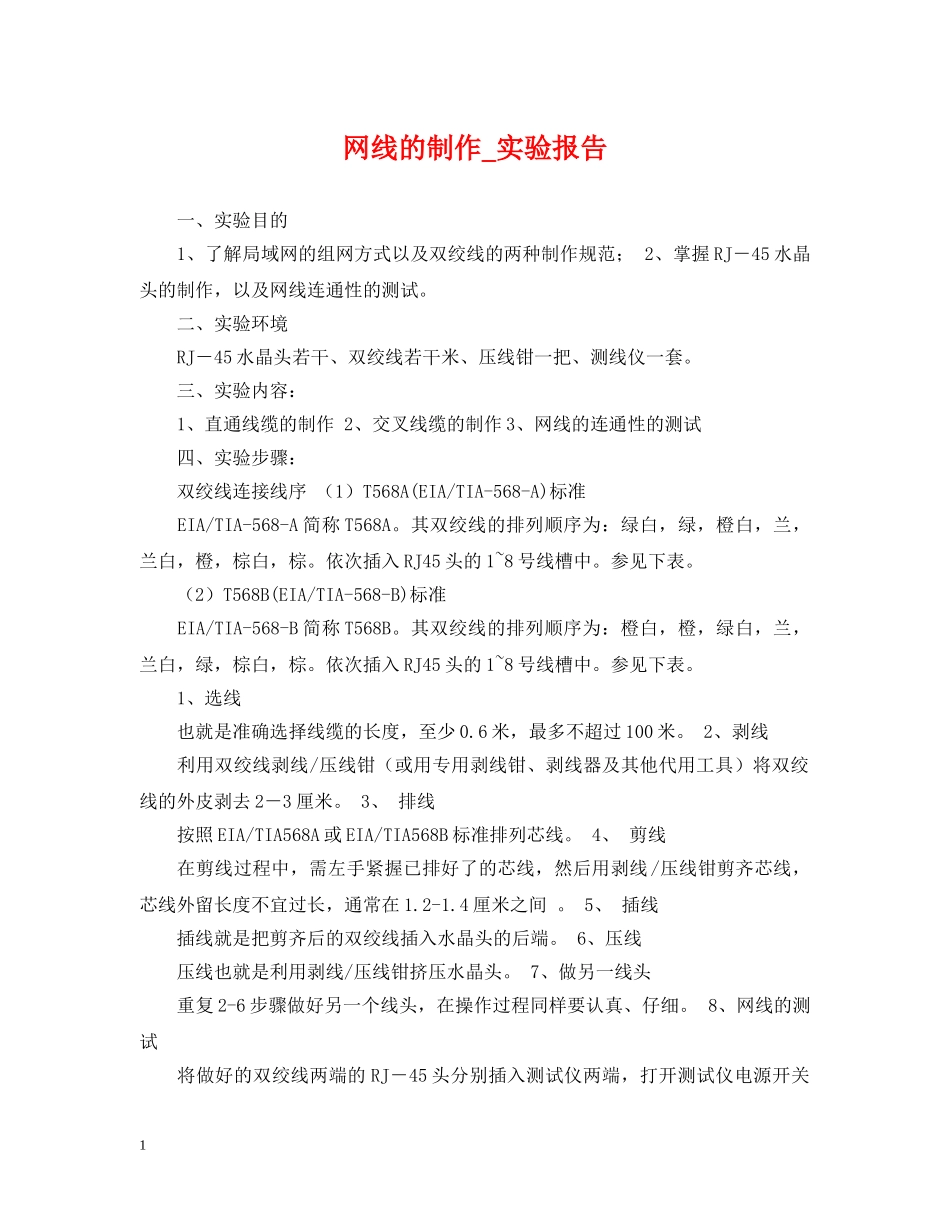

网线的制作_实验报告 VIP免费

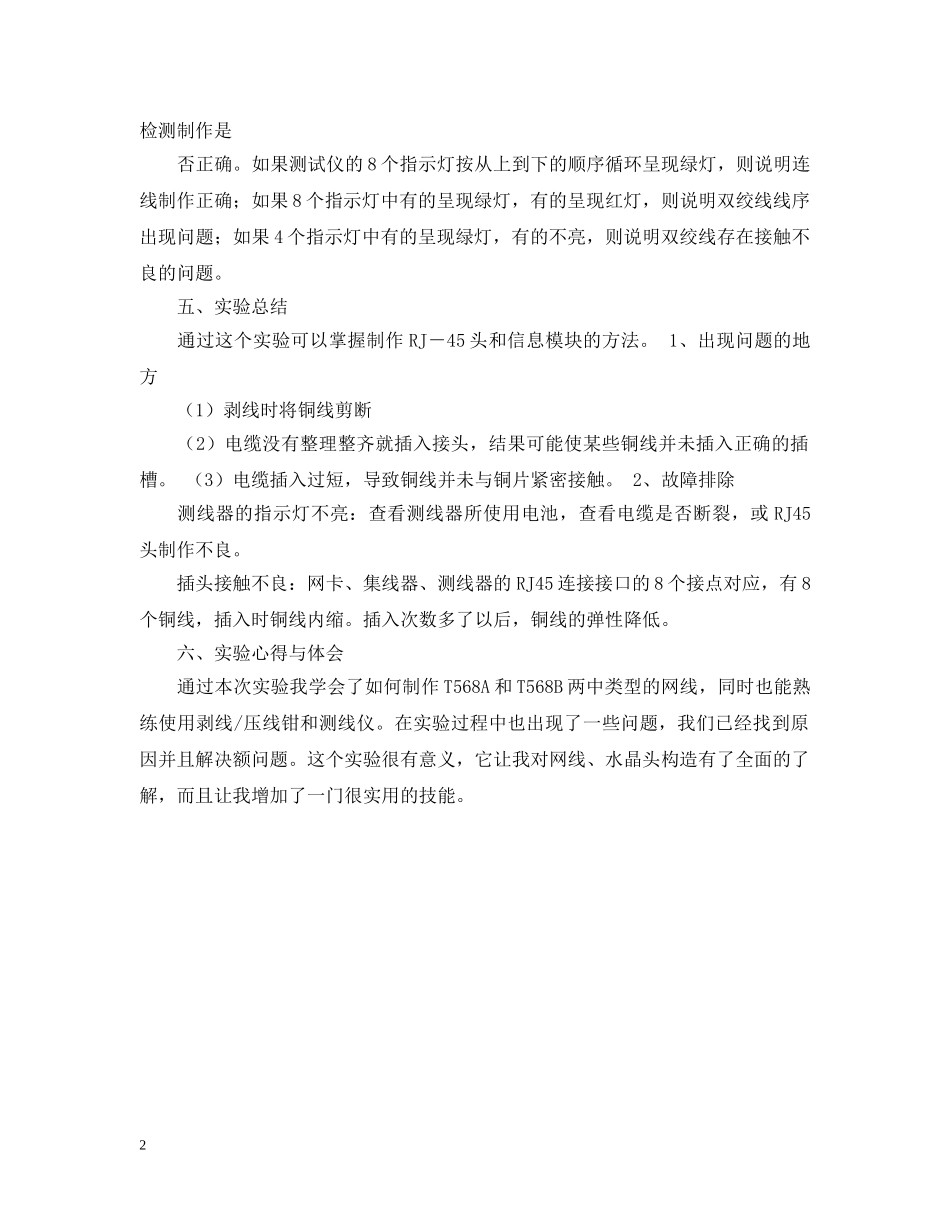

此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。网线的制作_实验报告一、实验目的1、了解局域网的组网方式以及双绞线的两种制作规范；2、掌握RJ－45水晶头的制作，以及网线连通性的测试。二、实验环境RJ－45水晶头若干、双绞线若干米、压线钳一把、测线仪一套。三、实验内容：1、直通线缆的制作2、交叉线缆的制作3、网线的连通性的测试四、实验步骤：双绞线连接线序（1）T568A(EIA/TIA-568-A)标准EIA/TIA-568-A简称T568A。其双绞线的排列顺序为：绿白，绿，橙白，兰，兰白，橙，棕白，棕。依次插入RJ45头的1~8号线槽中。参见下表。（2）T568B(EIA/TIA-568-B)标准EIA/TIA-568-B简称T568B。其双绞线的排列顺序为：橙白，橙，绿白，兰，兰白，绿，棕白，棕。依次插入RJ45头的1~8号线槽中。参见下表。1、选线也就是准确选择线缆的长度，至少0.6米，最多不超过100米。2、剥线利用双绞线剥线/压线钳（或用专用剥线钳、剥线器及其他代用工具）将双绞线的外皮剥去2－3厘米。3、排线按照EIA/TIA568A或EIA/TIA568B标准排列芯线。4、剪线在剪线过程中，需左手紧握已排好了的芯线，然后用剥线/压线钳剪齐芯线，芯线外留长度不宜过长，通常在1.2-1.4厘米之间。5、插线插线就是把剪齐后的双绞线插入水晶头的后端。6、压线压线也就是利用剥线/压线钳挤压水晶头。7、做另一线头重复2-6步骤做好另一个线头，在操作过程同样要认真、仔细。8、网线的测试将做好的双绞线两端的RJ－45头分别插入测试仪两端，打开测试仪电源开关1此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。检测制作是否正确。如果测试仪的8个指示灯按从上到下的顺序循环呈现绿灯，则说明连线制作正确；如果8个指示灯中有的呈现绿灯，有的呈现红灯，则说明双绞线线序出现问题；如果4个指示灯中有的呈现绿灯，有的不亮，则说明双绞线存在接触不良的问题。五、实验总结通过这个实验可以掌握制作RJ－45头和信息模块的方法。1、出现问题的地方（1）剥线时将铜线剪断（2）电缆没有整理整齐就插入接头，结果可能使某些铜线并未插入正确的插槽。（3）电缆插入过短，导致铜线并未与铜片紧密接触。2、故障排除测线器的指示灯不亮：查看测线器所使用电池，查看电缆是否断裂，或RJ45头制作不良。插头接触不良：网卡、集线器、测线器的RJ45连接接口的8个接点对应，有8个铜线，插入时铜线内缩。插入次数多了以后，铜线的弹性降低。六、实验心得与体会通过本次实验我学会了如何制作T568A和T568B两中类型的网线，同时也能熟练使用剥线/压线钳和测线仪。在实验过程中也出现了一些问题，我们已经找到原因并且解决额问题。这个实验很有意义，它让我对网线、水晶头构造有了全面的了解，而且让我增加了一门很实用的技能。2
