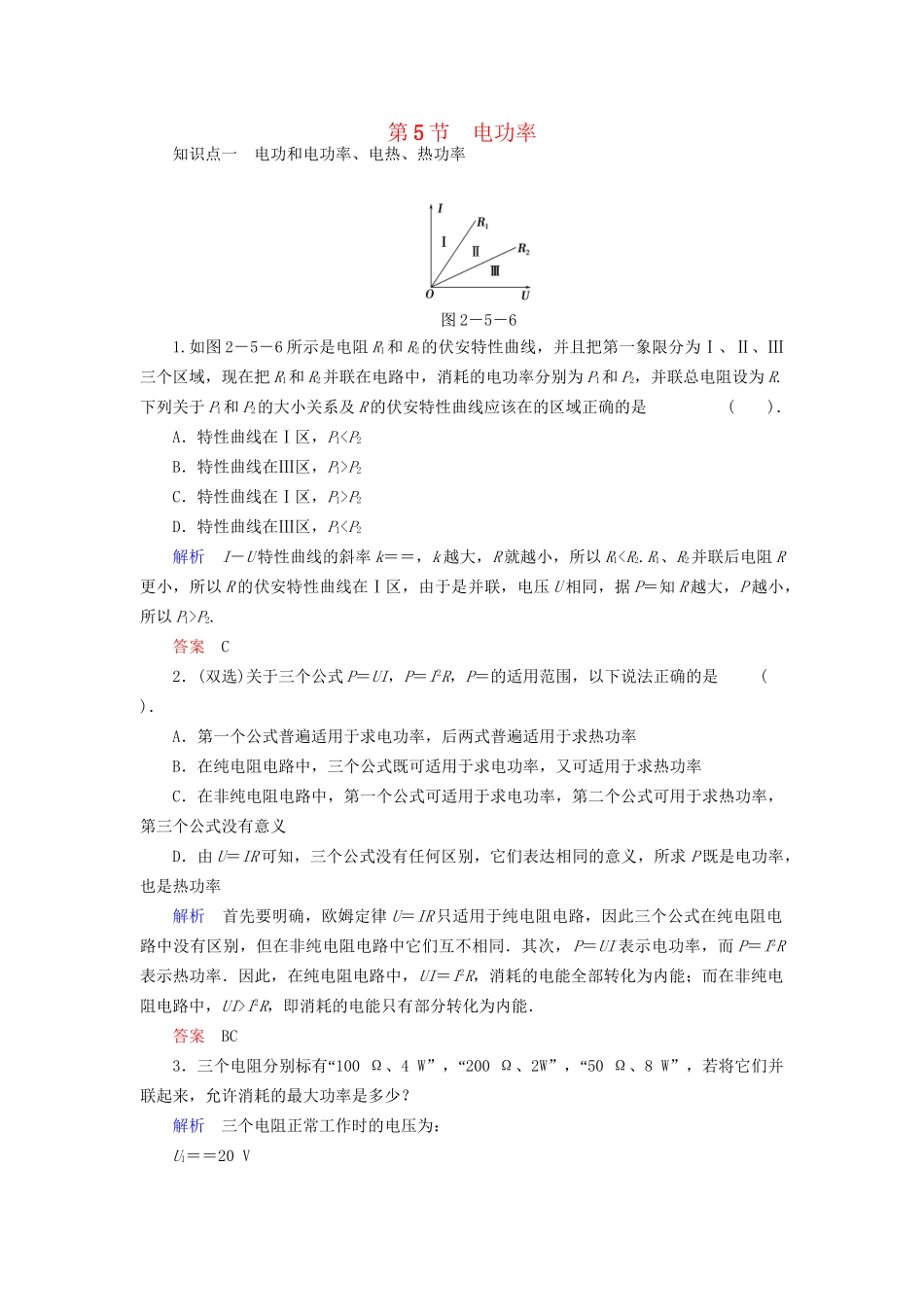

第5节电功率知识点一电功和电功率、电热、热功率图2－5－61
如图2－5－6所示是电阻R1和R2的伏安特性曲线，并且把第一象限分为Ⅰ、Ⅱ、Ⅲ三个区域，现在把R1和R2并联在电路中，消耗的电功率分别为P1和P2，并联总电阻设为R

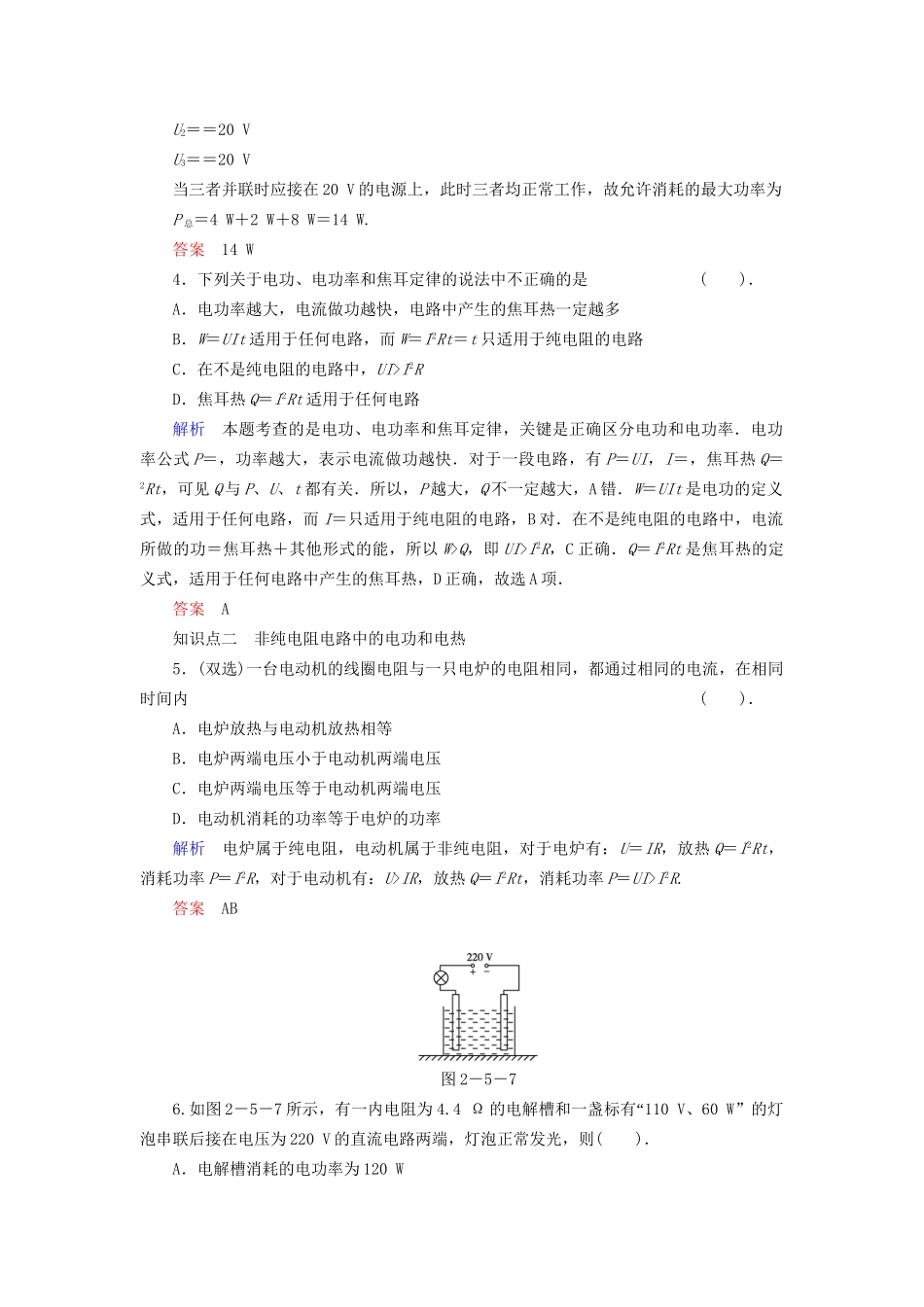

下列关于P1和P2的大小关系及R的伏安特性曲线应该在的区域正确的是()．A．特性曲线在Ⅰ区，P1P2C．特性曲线在Ⅰ区，P1>P2D．特性曲线在Ⅲ区，P1I2R，即消耗的电能只有部分转化为内能．答案BC3“．三个电阻分别标有100Ω、4W”“，200Ω、2W”“，50Ω、8W”，若将它们并联起来，允许消耗的最大功率是多少
解析三个电阻正常工作时的电压为：U1＝＝20VU2＝＝20VU3＝＝20V当三者并联时应接在20V的电源上，此时三者均正常工作，故允许消耗的最大功率为P总＝4W＋2W＋8W＝14W
答案14W4．下列关于电功、电功率和焦耳定律的说法中不正确的是()．A．电功率越大，电流做功越快，电路中产生的焦耳热一定越多B．W＝UIt适用于任何电路，而W＝I2Rt＝t只适用于纯电阻的电路C．在不是纯电阻的电路中，UI>I2RD．焦耳热Q＝I2Rt适用于任何电路解析本题考查的是电功、电功率和焦耳定律，关键是正确区分电功和电功率．电功率公式P＝，功率越大，表示电流做功越快．对于一段电路，有P＝UI，I＝，焦耳热Q＝2Rt，可见Q与P、U、t都有关．所以，P越大，Q不一定越大，A错．W＝UIt是电功的定义式，适用于任何电路，而I＝只适用于纯电阻的电路，B对．在不是纯电阻的电路中，电流所做的功＝焦耳热＋其他形式的能，所以W>Q，即UI>I2R，C正确．Q＝I2Rt是焦耳热的定义式，适用于任何电路中产生的焦耳热，D正确，故选A项．答案A知识点二非纯电阻电路中的电功和电热5．(双选)一台电动机的线圈电阻与一只电炉的电阻相同，都通过相同的电流，在相同时间内()．
