高中物理 3-1.2 认识传感器 传感器的原理每课一练 粤教版选修3-2VIP免费

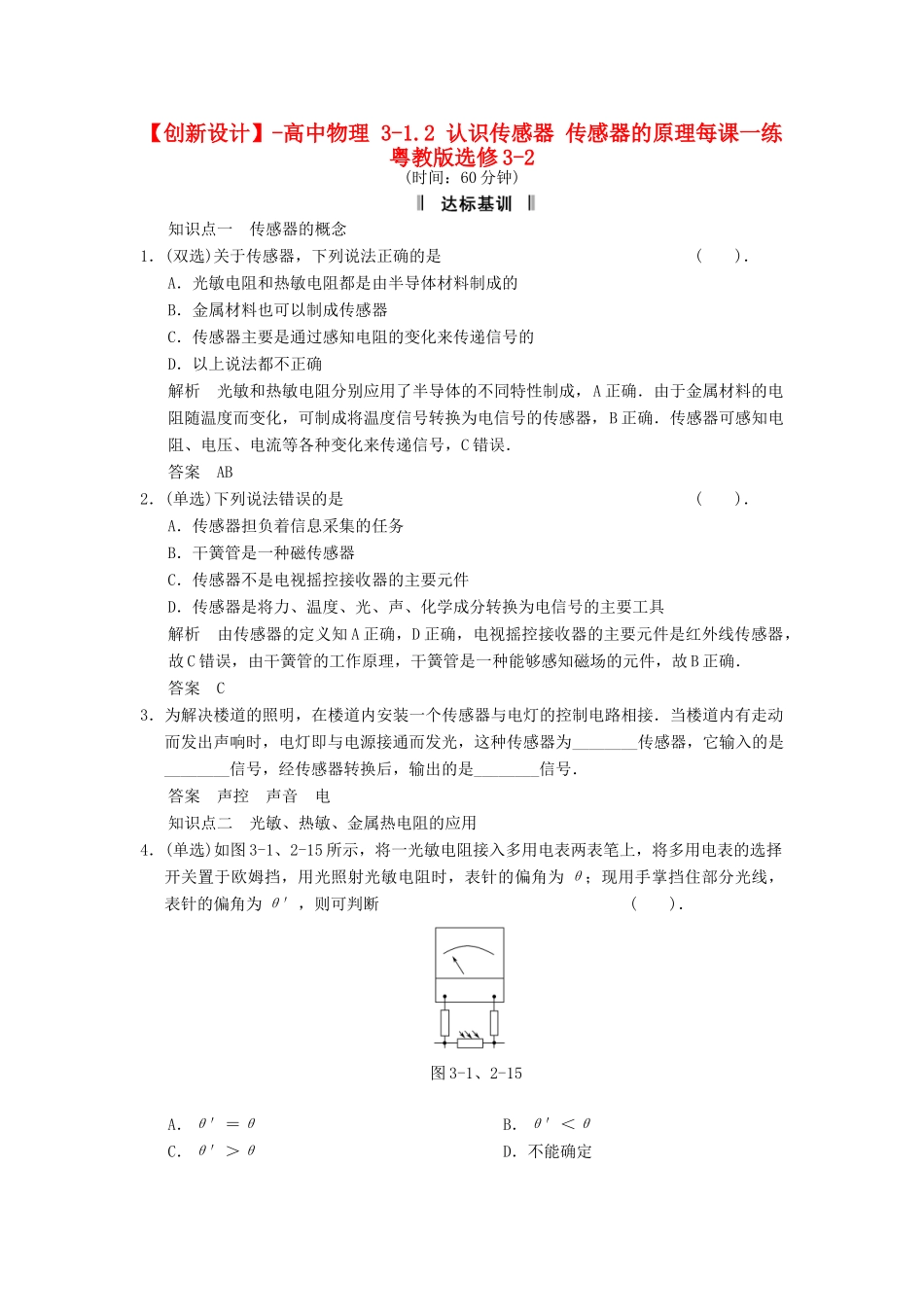

高中物理 3-1.2 认识传感器 传感器的原理每课一练 粤教版选修3-2_第1页
1/5
高中物理 3-1.2 认识传感器 传感器的原理每课一练 粤教版选修3-2_第2页
2/5
高中物理 3-1.2 认识传感器 传感器的原理每课一练 粤教版选修3-2_第3页
3/5
【创新设计】-高中物理3-1.2认识传感器传感器的原理每课一练粤教版选修3-2(时间:60分钟)知识点一传感器的概念1.(双选)关于传感器,下列说法正确的是().A.光敏电阻和热敏电阻都是由半导体材料制成的B.金属材料也可以制成传感器C.传感器主要是通过感知电阻的变化来传递信号的D.以上说法都不正确解析光敏和热敏电阻分别应用了半导体的不同特性制成,A正确.由于金属材料的电阻随温度而变化,可制成将温度信号转换为电信号的传感器,B正确.传感器可感知电阻、电压、电流等各种变化来传递信号,C错误.答案AB2.(单选)下列说法错误的是().A.传感器担负着信息采集的任务B.干簧管是一种磁传感器C.传感器不是电视摇控接收器的主要元件D.传感器是将力、温度、光、声、化学成分转换为电信号的主要工具解析由传感器的定义知A正确,D正确,电视摇控接收器的主要元件是红外线传感器,故C错误,由干簧管的工作原理,干簧管是一种能够感知磁场的元件,故B正确.答案C3.为解决楼道的照明,在楼道内安装一个传感器与电灯的控制电路相接.当楼道内有走动而发出声响时,电灯即与电源接通而发光,这种传感器为________传感器,它输入的是________信号,经传感器转换后,输出的是________信号.答案声控声音电知识点二光敏、热敏、金属热电阻的应用4.(单选)如图3-1、2-15所示,将一光敏电阻接入多用电表两表笔上,将多用电表的选择开关置于欧姆挡,用光照射光敏电阻时,表针的偏角为θ;现用手掌挡住部分光线,表针的偏角为θ′,则可判断().图3-1、2-15A.θ′=θB.θ′<θC.θ′>θD.不能确定解析光敏电阻的阻值随光照强度的增强而减小,用手掌挡住部分光线,阻值变大,指针自左向右偏转角度变小.答案B5.(单选)在信息技术高速发展、电子计算机广泛应用的今天,担负着信息采集任务的传感器在自动控制、信息处理技术中发挥着越来越重要的作用,其中热电传感器是利用热敏电阻将热信号转换成电信号的元件.某学习小组的同学在用多用电表研究热敏特性实验中,安装好如图3-1、2-16所示装置.向杯内加入冷水,温度计的示数为20℃,多用电表选择适当的倍率,读出热敏电阻的阻值R1.然后向杯内加入热水,温度计的示数为60℃,发现多用电表的指针偏转角度较大,则下列说法正确的是().图3-1、2-16A.应选用电流挡,温度升高换用大量程测量B.应选用电流挡,温度升高换用小量程测量C.应选用欧姆挡,温度升高时换用倍率大的挡D.应选用欧姆挡,温度升高时换用倍率小的挡解析多用电表与热敏电阻构成的回路中未接入电源故不能用电流表,A、B均错,当温度升高时多用电表指针偏转角度较大,说明热敏电阻的阻值变小了,应该换用倍率小的挡,C错误,D正确.答案D6.(单选)街旁的路灯、江海里的航标都要求在夜晚亮、白天熄,利用半导体的电学特性制成了自动点亮、熄灭的装置,实现了自动控制,这是利用半导体的().A.压敏性B.光敏性C.热敏性D.三种特性都利用答案B知识点三含传感器的电路分析与判断7.(单选)如图3-1、2-17所示,R3是光敏电阻,当开关S闭合后,在没有光照射时,a、b两点等电势,当用光照射电阻R3时,则().图3-1、2-17A.R3的电阻变小,a点电势高于b点电势B.R3的电阻变小,a点电势低于b点电势C.R3的电阻变大,a点电势高于b点电势D.R3的电阻变大,a点电势低于b点电势解析R3是光敏电阻,当有光照射时电阻变小,R3两端电压降减小,故a点电势将升高,因其它阻值不变,所以a点电势将高于b点电势.答案A8.(单选)如图3-1、2-18所示是一火警报警装置的部分电路示意图,其中R2是半导体热敏传感器,它的电阻随温度升高而减小,a、b接报警器.当传感器R2所在处出现火情时,电流表的电流I和a、b两端电压U与出现火情前相比().图3-1、2-18A.I变大,U变大B.I变小,U变小C.I变小,U变大D.I变大,U变小解析当传感器R2所在处出现火情时,温度升高,电阻减小,电路的总电阻减小,总电流I增大,路端电压Uab=E-Ir减小,I(r+R1)增大,U并=E-I(r+R1)减小,通过R3的电流I3减小,,D对.答案A9.(双选)高温超导限流器被公认为目前最好的、且唯一行之有效的短路故障电流限制装置.中国科学院电...
