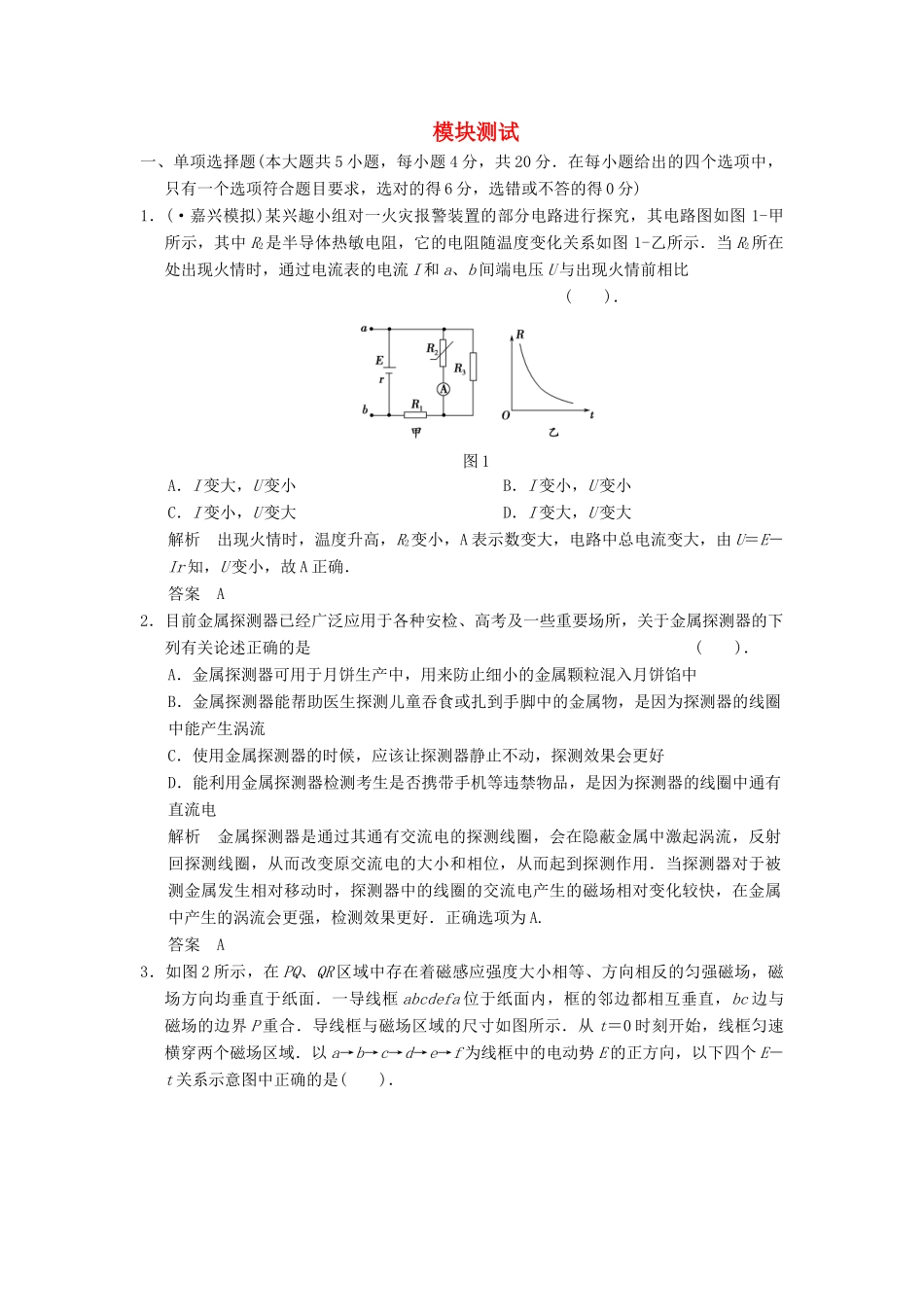

模块测试一、单项选择题(本大题共5小题，每小题4分，共20分．在每小题给出的四个选项中，只有一个选项符合题目要求，选对的得6分，选错或不答的得0分)1．(·嘉兴模拟)某兴趣小组对一火灾报警装置的部分电路进行探究，其电路图如图1-甲所示，其中R2是半导体热敏电阻，它的电阻随温度变化关系如图1-乙所示．当R2所在处出现火情时，通过电流表的电流I和a、b间端电压U与出现火情前相比()．图1A．I变大，U变小B．I变小，U变小C．I变小，U变大D．I变大，U变大解析出现火情时，温度升高，R2变小，A表示数变大，电路中总电流变大，由U＝E－Ir知，U变小，故A正确．答案A2．目前金属探测器已经广泛应用于各种安检、高考及一些重要场所，关于金属探测器的下列有关论述正确的是()．A．金属探测器可用于月饼生产中，用来防止细小的金属颗粒混入月饼馅中B．金属探测器能帮助医生探测儿童吞食或扎到手脚中的金属物，是因为探测器的线圈中能产生涡流C．使用金属探测器的时候，应该让探测器静止不动，探测效果会更好D．能利用金属探测器检测考生是否携带手机等违禁物品，是因为探测器的线圈中通有直流电解析金属探测器是通过其通有交流电的探测线圈，会在隐蔽金属中激起涡流，反射回探测线圈，从而改变原交流电的大小和相位，从而起到探测作用．当探测器对于被测金属发生相对移动时，探测器中的线圈的交流电产生的磁场相对变化较快，在金属中产生的涡流会更强，检测效果更好．正确选项为A.答案A3．如图2所示，在PQ、QR区域中存在着磁感应强度大小相等、方向相反的匀强磁场，磁场方向均垂直于纸面．一导线框abcdefa位于纸面内，框的邻边都相互垂直，bc边与磁场的边界P重合．导线框与磁场区域的尺寸如图所示．从t＝0时刻开始，线框匀速横穿两个磁场区域．以a→b→c→d→e→f为线框中的电动势E的正方向，以下四个E－t关系示意图中正确的是()．图2解析楞次定律或右手定则可判定线框刚开始进入磁场时，电流方向，即感应电动势的方向为顺时针方向，故D选项错误；1s～2s内，磁通量不变化，感应电动势为0，A选项错误；2s～3s内，产生感应电动势E＝2Blv＋Blv＝3Blv，感应电动势的方向为逆时针方向(正方向)，故C选项正确．答案C4．如图3所示，两种情况下变压器灯泡L2、L3的功率均为P，且L1、L2、L3为相同的灯泡，匝数比为n1∶n2＝3∶1，则图(a)中L1的功率和图(b)中L1的功率分别为()．图3A．P、PB．9P、PC.P、9PD.P、9P解析题图(a)中L2的功率为P，则L2上电压为U2＝，原线圈中电压U1＝3U2＝3，L1两端电压与U1相等，则L1所消耗功率PL1＝＝＝9P.题图(b)中L2、L3功率相同，变压器的输出功率为2P，原线圈电压U1′＝3U2＝3，原线圈中电流I1′＝，灯L1上消耗功率为PL1′＝I1′2R＝R＝P.答案B5．(·江苏高考改编)如图4所示的电路中，电源的电动势为E，内阻为r，电感L的电阻不计，电阻R的阻值大于灯泡D的阻值，在t＝0时刻闭合开关S，经过一段时间后，在t＝t1时刻断开S，下列表示A、B两点间电压UAB随时间t变化的图象中，正确的是()．图4解析开关闭合时，线圈的自感阻碍作用，可看做电阻，线圈电阻逐渐减小，并联电路电阻逐渐减小．电压UAB逐渐减小；开关闭合后再断开时，线圈的感应电流与原电流方向相同，形成回路，灯泡的电流与原来相反，并逐渐减小到0，所以本题选B.答案B二、双项选择题(本大题共5小题，每小题6分，共30分．在每小题给出的四个选项中，有2个选项符合题目要求)6．下列说法正确的是()．A．用交流电压表测量电压时，指针来回摆动B．一周期内交流的方向改变两次C．如果交流的最大值是5A，则最小值为－5AD．用电器上所标电压值是交流的有效值答案BD7．(·江苏高考理综卷)美国科学家WillardS．Boyle与GeorgeE．Smith因电荷耦合器件(CCD)的重要发明荣获年度诺贝尔物理学奖．CCD是将光学量转变成电学量的传感器．下列器件可作为传感器的有()．A．发光二极管B．热敏电阻C．霍尔元件D．干电池解析热敏电阻的阻值随温度的变化而变化，可以把温度转化为电学量，而霍尔元件可以把磁场的磁感应强度转化为电学量，热敏电阻和霍尔元件可作为传感器，B、C正确．答案BC8.阻值为10Ω的电阻接到电压波形如图5所示的交流电源...
