浪潮模块化数据中心方案 v2.0 第二版VIP免费

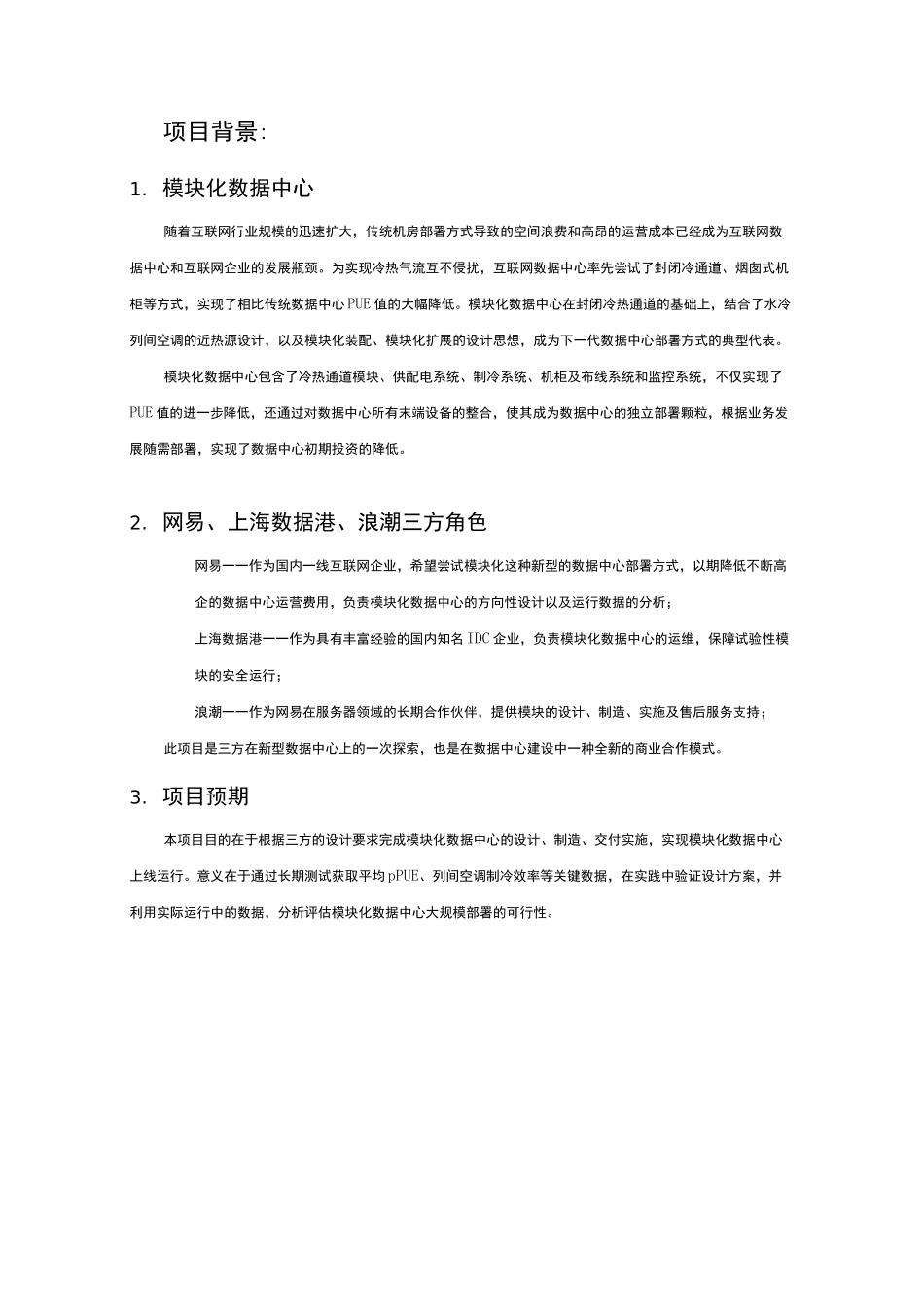

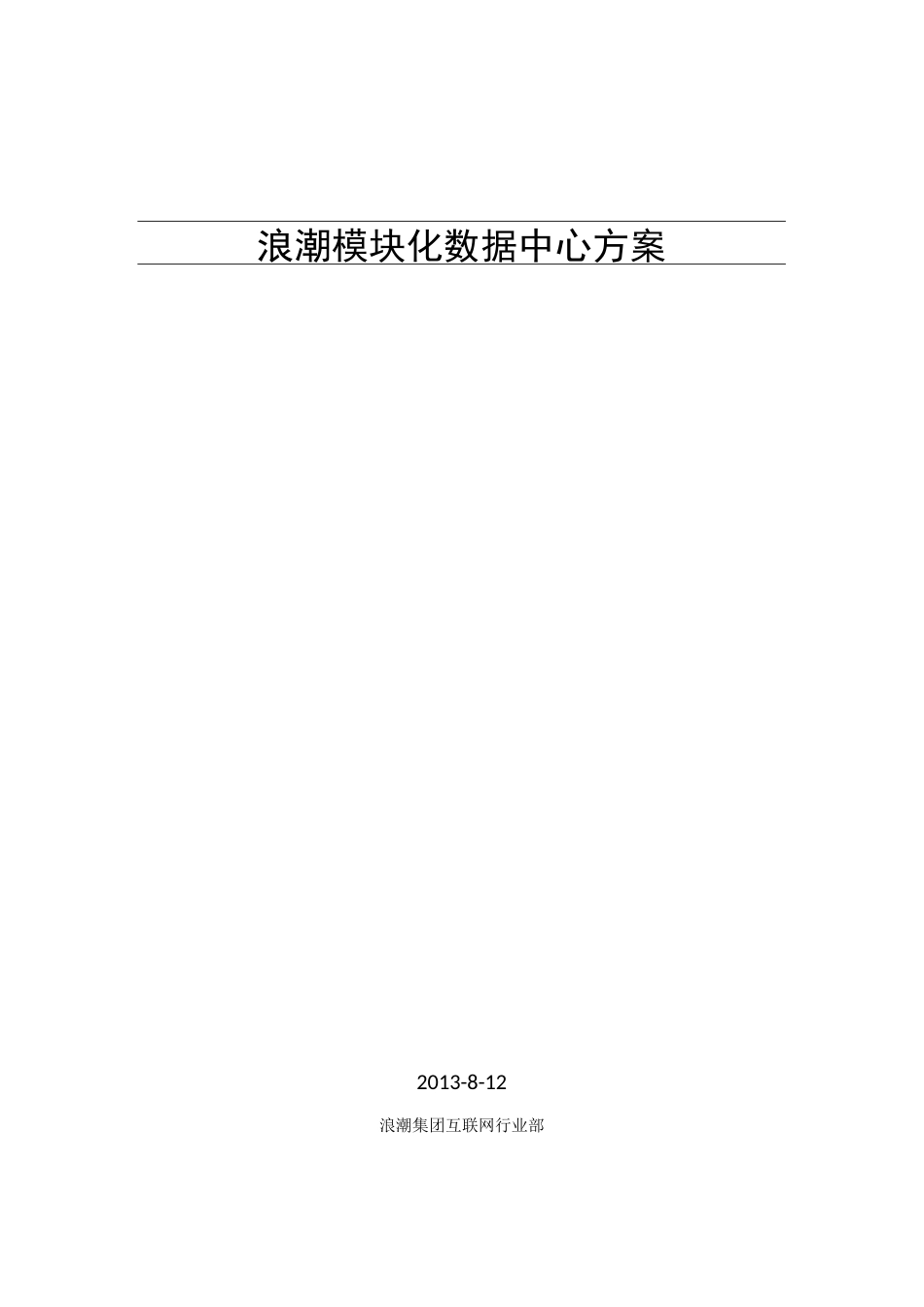

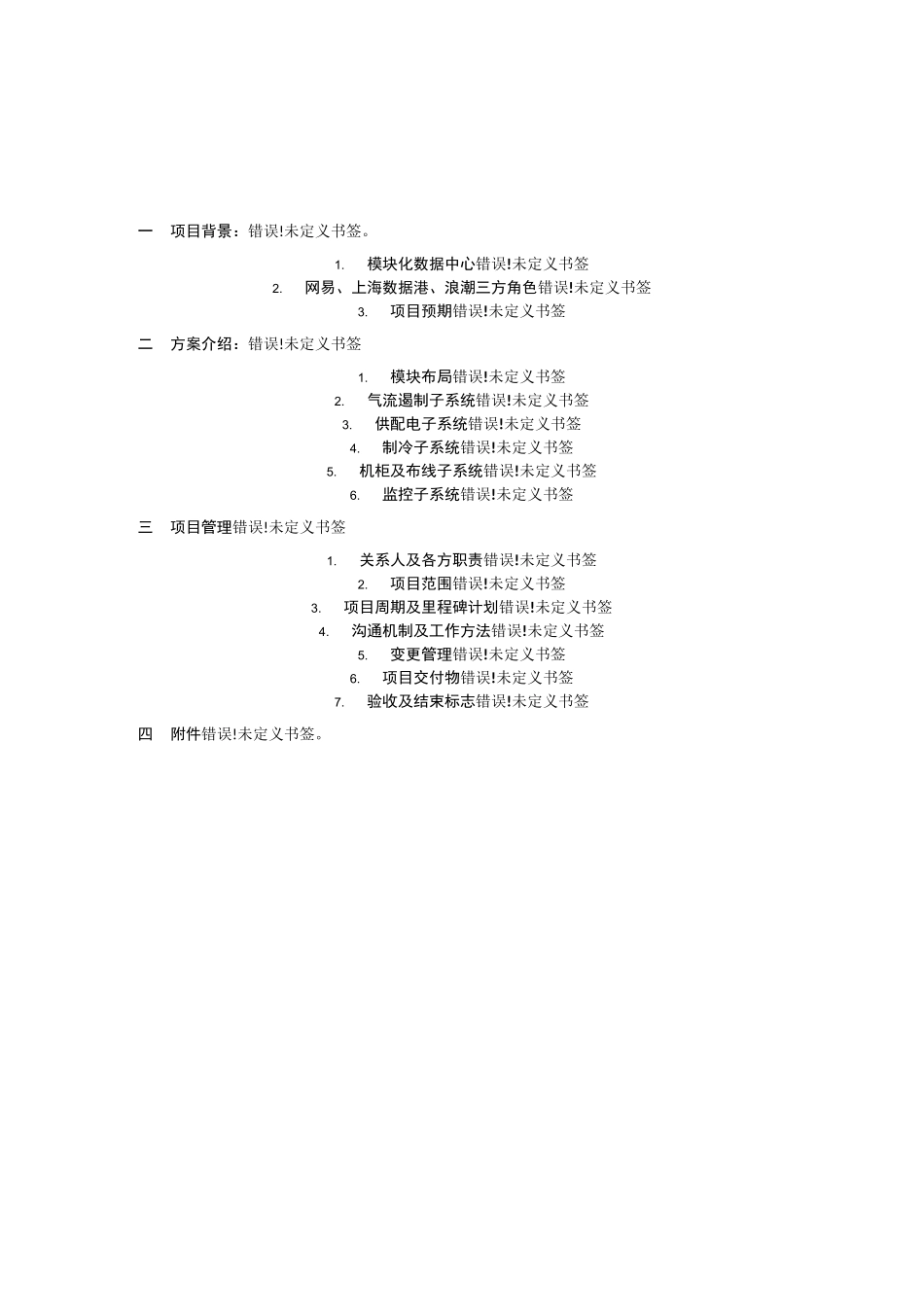

浪潮模块化数据中心方案2013-8-12浪潮集团互联网行业部一项目背景：错误!未定义书签。1.模块化数据中心错误!未定义书签2.网易、上海数据港、浪潮三方角色错误!未定义书签3.项目预期错误!未定义书签二方案介绍：错误!未定义书签1.模块布局错误!未定义书签2.气流遏制子系统错误!未定义书签3.供配电子系统错误!未定义书签4.制冷子系统错误!未定义书签5.机柜及布线子系统错误!未定义书签6.监控子系统错误!未定义书签三项目管理错误!未定义书签1.关系人及各方职责错误!未定义书签2.项目范围错误!未定义书签3.项目周期及里程碑计划错误!未定义书签4.沟通机制及工作方法错误!未定义书签5.变更管理错误!未定义书签6.项目交付物错误!未定义书签7.验收及结束标志错误!未定义书签四附件错误!未定义书签。项目背景:1.模块化数据中心随着互联网行业规模的迅速扩大，传统机房部署方式导致的空间浪费和高昂的运营成本已经成为互联网数据中心和互联网企业的发展瓶颈。为实现冷热气流互不侵扰，互联网数据中心率先尝试了封闭冷通道、烟囱式机柜等方式，实现了相比传统数据中心PUE值的大幅降低。模块化数据中心在封闭冷热通道的基础上，结合了水冷列间空调的近热源设计，以及模块化装配、模块化扩展的设计思想，成为下一代数据中心部署方式的典型代表。模块化数据中心包含了冷热通道模块、供配电系统、制冷系统、机柜及布线系统和监控系统，不仅实现了PUE值的进一步降低，还通过对数据中心所有末端设备的整合，使其成为数据中心的独立部署颗粒，根据业务发展随需部署，实现了数据中心初期投资的降低。2.网易、上海数据港、浪潮三方角色网易一一作为国内一线互联网企业，希望尝试模块化这种新型的数据中心部署方式，以期降低不断高企的数据中心运营费用，负责模块化数据中心的方向性设计以及运行数据的分析；上海数据港一一作为具有丰富经验的国内知名IDC企业，负责模块化数据中心的运维，保障试验性模块的安全运行；浪潮一一作为网易在服务器领域的长期合作伙伴，提供模块的设计、制造、实施及售后服务支持；此项目是三方在新型数据中心上的一次探索，也是在数据中心建设中一种全新的商业合作模式。3.项目预期本项目目的在于根据三方的设计要求完成模块化数据中心的设计、制造、交付实施，实现模块化数据中心上线运行。意义在于通过长期测试获取平均pPUE、列间空调制冷效率等关键数据，在实践中验证设计方案，并利用实际运行中的数据，分析评估模块化数据中心大规模部署的可行性。二方案介绍1.模块布局浪潮模块化数据中心结构上包括冷通道模块、热通道模块、机柜组模块、机房适应性组件和顶部线槽，运行系统上包括气流遏制子系统、供配电子系统、制冷子系统、机柜及布线子系统和监控子系统。本版模块化数据中心采用单排机柜设计，部署IT机柜4个，两个浪潮水冷模组、一个APC水冷模组和一个智能精密配电柜，在机柜组前后部署冷、热通道模块作为气流遏制组件,通道顶部设计为消防掉落窗，此外为适合机房地面环境设计适应性组件，顶部强、弱电线槽各一个。2.气流遏制子系统模块组件规格冷、热通道框架使用铝合金材质，保证功能性的前提下尽量降低自重，利用并柜件与机柜组连接，全部重量传递到机柜组；图中黑色侧板采用钢材，与机柜侧板保持一致，铝合金框架采取加固措施。由于APC配电柜高度和深度与机柜组不一致，所以在配电柜一侧利用横梁和侧板将冷、热通道连接，保证模块外观一致性。模块平面图模块剖面图APC空调安装底轮和底脚，高出冷、热通道处用可拆卸结构件封堵。冷热通道高出机柜80mm，通道顶梁底面距机柜顶面20mm，便于水冷空调进出维护，在机柜顶部设置连接冷、热通道的梁，用来支撑强、弱电线槽。模块整体尺寸：4260mm（宽）X2100mm（深）X2185mm（高）冷通道规格：4200mm（宽）X600mm（深）X2060mm（高）热通道规格：4200mm（宽）X300mm（深）X2060mm（高）机柜组规格：4200mm（宽）X1200mm（深）X2000mm（高）环境适应件规格：4200mm（宽）X1200mm（深）X55mm（高）线槽规格：4200mm（宽）X300mm（深）X100mm（高）组件并柜方案本方案中利用四台IT机柜作为支撑主体，机柜与水冷模组、配电柜...
