桥梁试验检测计划VIP免费

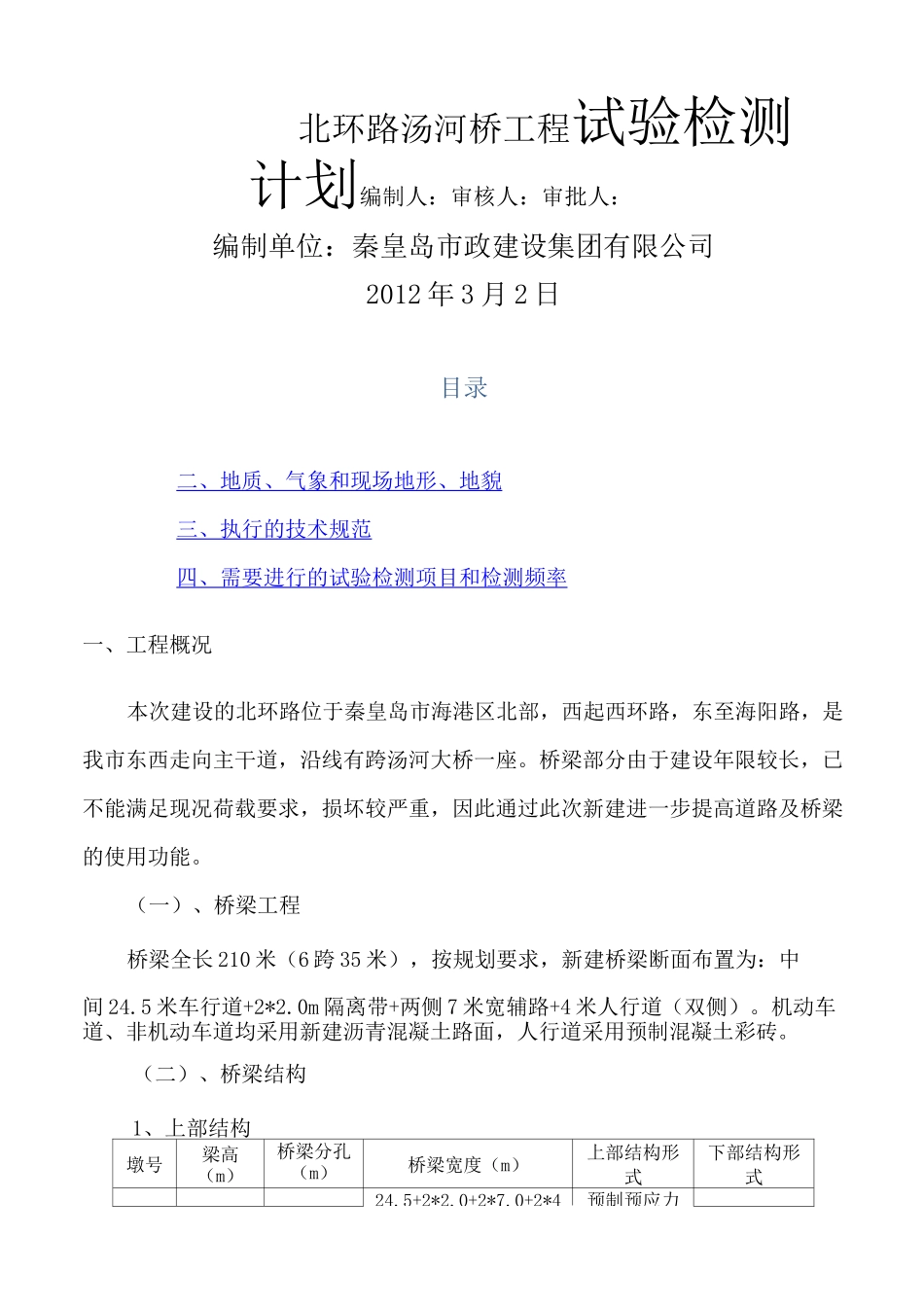

北环路汤河桥工程试验检测计划编制人：审核人：审批人：编制单位：秦皇岛市政建设集团有限公司2012年3月2日目录二、地质、气象和现场地形、地貌三、执行的技术规范四、需要进行的试验检测项目和检测频率一、工程概况本次建设的北环路位于秦皇岛市海港区北部，西起西环路，东至海阳路，是我市东西走向主干道，沿线有跨汤河大桥一座。桥梁部分由于建设年限较长，已不能满足现况荷载要求，损坏较严重，因此通过此次新建进一步提高道路及桥梁的使用功能。（一）、桥梁工程桥梁全长210米（6跨35米），按规划要求，新建桥梁断面布置为：中间24.5米车行道+2*2.0m隔离带+两侧7米宽辅路+4米人行道（双侧）。机动车道、非机动车道均采用新建沥青混凝土路面，人行道采用预制混凝土彩砖。（二）、桥梁结构1、上部结构墩号梁高（m）桥梁分孔（m）桥梁宽度（m）上部结构形式下部结构形式24.5+2*2.0+2*7.0+2*4预制预应力0〜61.86*35盖梁式墩台.0砼箱梁2、附属结构1）桥面铺装及防水层桥面铺装：上层改性细粒式沥青砼ACT3F厚4cm，下层中粒式沥青砼ACT6C厚5cm，下设SBS防水卷材厚4mm，下设11cm厚C50混凝土现浇层。浇筑桥面现浇层混凝土前应将梁顶浮浆、油污清除干净，以保证新、旧混凝土良好结合。2）桥面排水口设置在桥面一侧横坡底点处设置D=100mm的排水口，埋设雨水管将雨水导流至桥下。3）桥面伸缩缝桥面伸缩缝采用三维位移止水型伸缩缝（单组），施工单位需严格按照有关图纸要求的施工顺序施工，根据安装时的温度合理设置安装间隙。4）桥台护坡桥台处及两侧边坡采用浆砌片石锥坡。二、地质、气象和现场地形、地貌1、自然条件秦皇岛市属暖温带半湿润季风型大陆性气候。本区多年平均降水量698.5mm，每年降雨多集中在7月份，占全年35%。本区处冰冻地区，最大冻土层深度85cm。2、地质条件根据部分钻探资料和调查，场地地层简况详见地勘报告。3、现场地形、地貌现状汤河及汤河东支流，填土围堰内埋导流管，围堰上层铺筑级砂石进行桥梁工程施工。三、执行的技术规范1、城镇道路工程施工与质量验收规范(CJJ1-2008)2、城市桥梁工程施工与质量验收规范(CJJ2-2008)3、给水排水管道工程质量检验评定标准(GB50268-2008)4、混凝土结构工程施工及验收规范(GB50204-2002)5、预应力筋锚具、夹片和连接器应用技术规程(JGJ85-2010)6、预应力混凝土用钢绞线(GB/T5224-2003)四、需要进行的试验检测项目和检测频率(一)、桥梁主体工程1、箱梁预制箱梁预制在混凝土制品厂加工制作，原材、混凝土检测项目如下：序号材料名称规格型号数量检测频率1预应力钢绞线415.2198.68吨每60吨为1个检验批2锚具（含夹片）M3-M52040套每1000套为1个检验批3钢筋©10P25815.07吨每60吨为1个检验批4钢筋焊接接头现场情况1100<300个为1个检验批5商品混凝土C50P64300m3强度检验每100m3为1个检验批，抗渗砼每250m3为1个检验批；原材复检散装水泥每500t为1个检验批，砂石料当质量稳定、进料料较大时，以每1000吨1个检验批2、桥梁主体工程主体工程包括混凝土灌注桩、承台、墩柱、盖梁，结构为钢筋混凝土结构。序号材料名称规格型号数量检测频率1钢筋©10P32895.50吨每60吨为1个检验批2钢筋焊接接头（或直螺纹接头）现场情况900个<300个为1个检验批3灌注桩商品砼C304700m3强度检验每100m3为1个检验批，抗渗砼每250m3为1个检验批；抗冻检验每种型号试验次数不少于2次。原材复检散装水泥每500t为1个检验批，砂石料当质量稳定、进料料较大时，以每1000吨1个检验批4承台商品砼C30P61722m35墩柱商品砼C35P6F300457m36盖梁商品砼C35P6（桥台F250）1450m37现浇湿接缝、接头、桥面等商品砼C50P61560m38桥台搭板C30220m39桥伸缩缝C50补偿收缩钢纤维砼W6F30080m33、桥面沥青面层桥面铺装上层改性细粒式沥青砼ACT3F厚4cm,下层中粒式沥青砼ACT6C厚5cm。需做上述的沥青原材料、集料、筛分、配合比组成试验。沥青面层机械摊铺，工程量8701m2。同一生产厂家、同一品种、同一标号、同一批号连续进场的沥青（石油沥青每100t为一批，改性沥青每50t为一批），沥青压实度要求每1000m2抽检1点，马歇尔稳定度试验要求，每日、每品种检查1次。施工组织设计（方案，报审...
