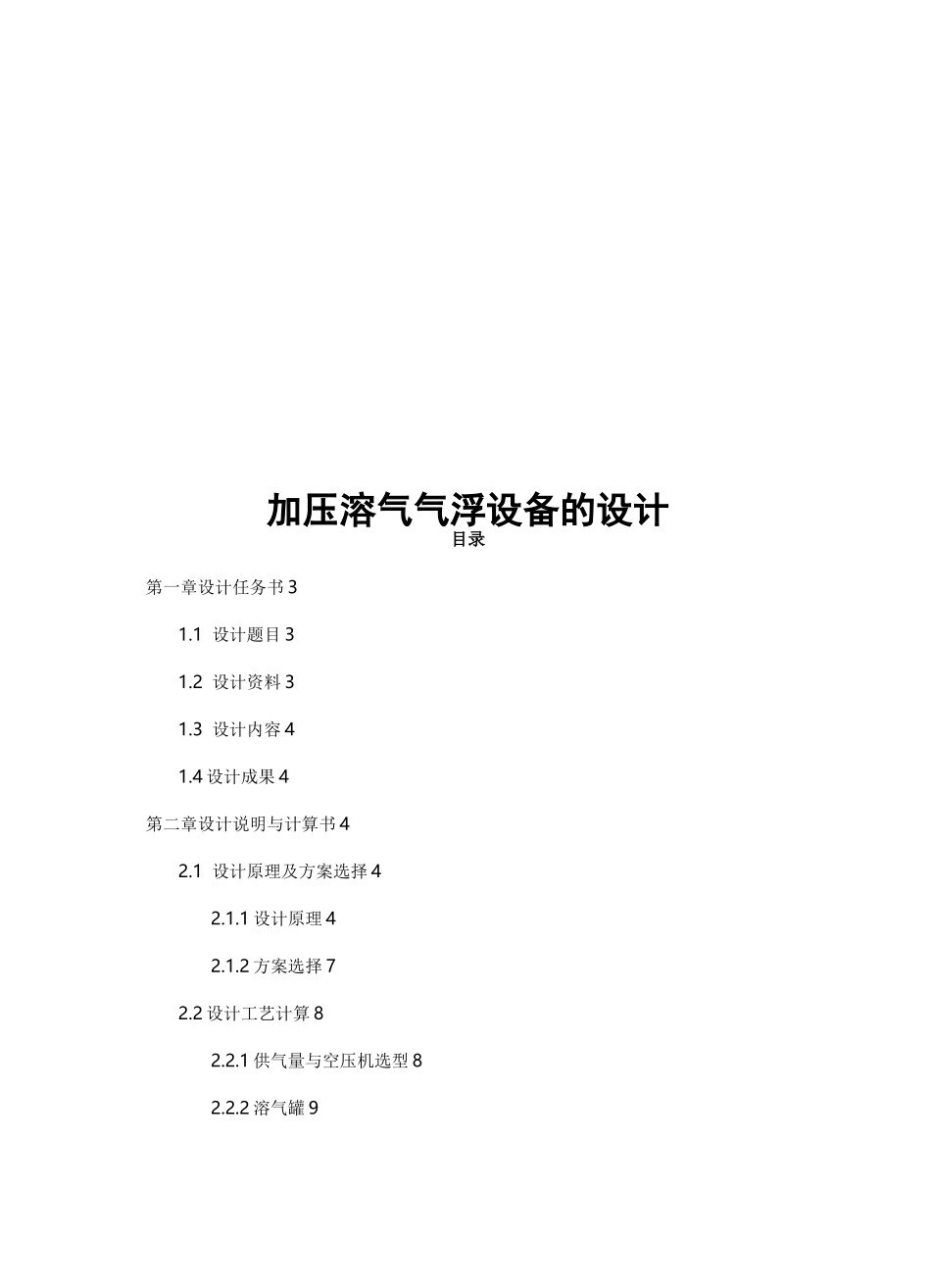

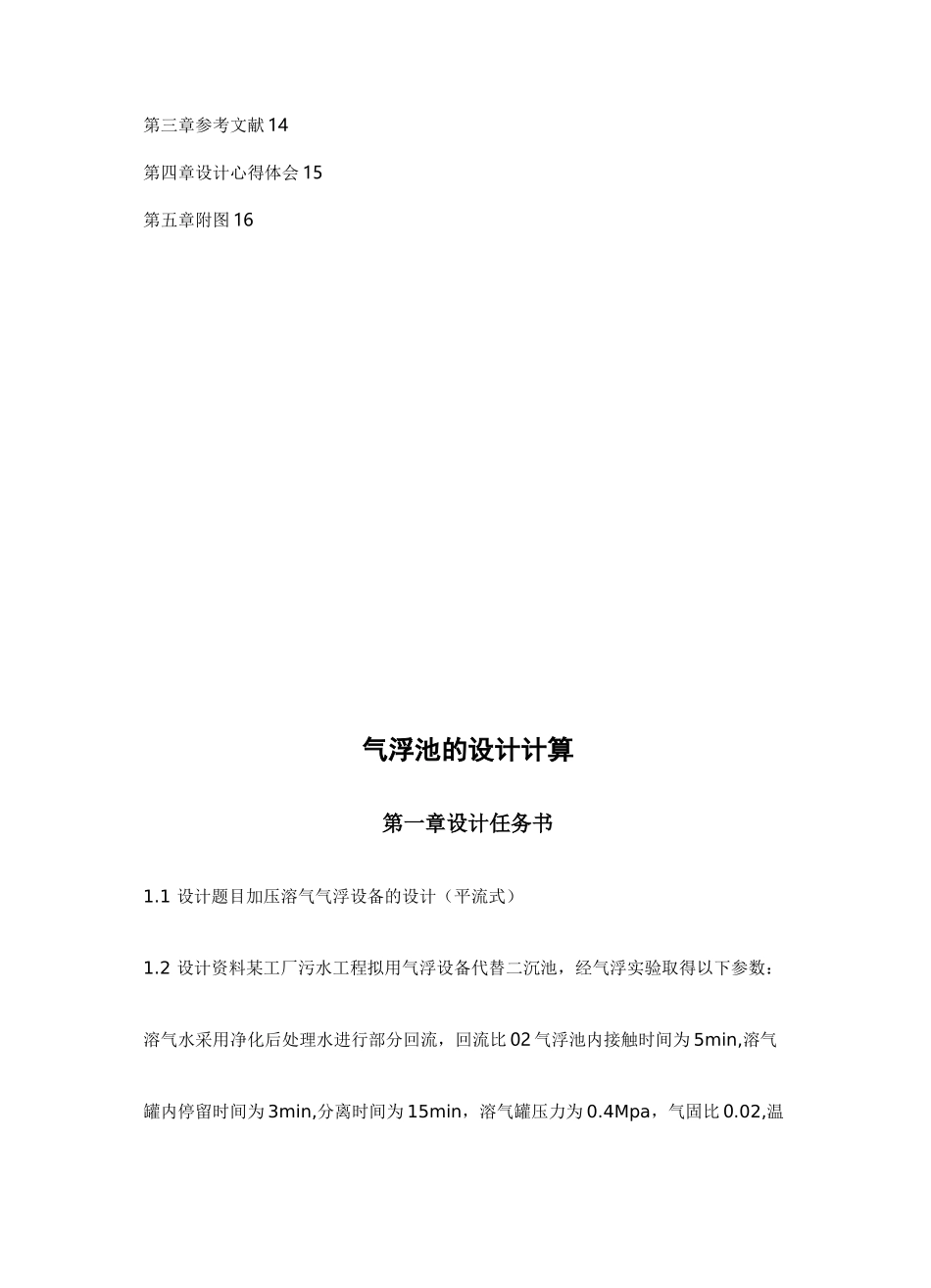

加压溶气气浮设备的设计目录第一章设计任务书31.1设计题目31.2设计资料31.3设计内容41.4设计成果4第二章设计说明与计算书42.1设计原理及方案选择42.1.1设计原理42.1.2方案选择72.2设计工艺计算82.2.1供气量与空压机选型82.2.2溶气罐92.2.3气浮池112.2.4附属设备13第三章参考文献14第四章设计心得体会15第五章附图16气浮池的设计计算第一章设计任务书1.1设计题目加压溶气气浮设备的设计（平流式）1.2设计资料某工厂污水工程拟用气浮设备代替二沉池，经气浮实验取得以下参数：溶气水采用净化后处理水进行部分回流，回流比02气浮池内接触时间为5min,溶气罐内停留时间为3min,分离时间为15min，溶气罐压力为0.4Mpa，气固比0.02,温度30C。。设计水量850m3/d。1.3设计内容（1）确定设计方案；（2）气浮设备的设计计算；（3）系统设备选型,包括水泵、溶气释放器、溶气压力罐、空压机及刮渣机等；（4）计算书编写,计算机绘图。1.4设计成果（1）设备工艺设计计算说明书；要求参数选择合理,条理清楚,计算准确,并附设计计算示意图；提交电子版和A4打印稿一份。（2）气浮系统图和气浮设备结构详图（包括平面图、剖面图）；要求表达准确规范；提交电子版和A3打印稿一份。第二章设计说明与计算书2.1设计原理及方案选择2.1.1设计原理加压气浮法是在加压情况下,将空气溶解在废水中达饱和状态,然后突然减至常压,这时溶解在水中的空气就成了过饱和状态,以极微小的气泡释放出来,乳化油和悬浮颗粒就粘附于气泡周围而随其上浮，在水面上形成泡沫层，然后由刮泡器清除，使废水得到净化。进—緒吒域减压涌浮选他根据废水中所含悬浮物的种类、性质、处理水净化程度和加压方式的不同，基本流程有以下三种。1、全部废水溶气气浮法全部废水溶气气浮法是将全部废水用水泵加压，在泵前或泵后注入空气。如图1、图2所示。在溶气罐内空气溶解于废水中，然后通过减压阀将废水送入气浮池，废水中形成许多小气泡粘附废水中的乳化油或悬浮物而浮出水面，在水面上形成浮渣。用刮板将浮渣连续排入浮渣槽，经浮渣管排出池外，处理后的废水通过溢流堰和出水管排出。空气水射器泵幣气减压阀图1全部的废水加压容器气浮（泵前加气）图2全部废水加压溶气气浮（泵后加气）全流程溶气气浮法的优点是：（a）溶气量大，增加了油粒或悬浮颗粒与气泡的接触机会；（b）在处理水量相同的条件下，它较部分回流溶气气浮法所需的气浮池小，从而减少了基建投资。但由于全部废水经过压力泵，所以增加了含油废水的乳化程度，而且所需的压力泵和溶罐均较其它两种流程大，因此投资和运转动力消耗较大。2、部分溶气气浮法部分溶气气浮法是取部分废水加压和溶气，其余废水直接进入气浮池并在池中与溶气废水混合，如图3所示。其特点为：（a）较全流程溶气气浮法所需的压力泵小，故动力消耗低；（b）压力泵所造成的乳化油量较全部溶气法低；（c）气浮池的大小与全部溶气法相同，但较部分回流溶气法小。图3部分进水加压溶气气浮法流程3、部分回流溶气气浮法部分回流溶气气浮法是取一部分除油后的出水回流进行加压和溶气，减压后直接进入气浮池，与来自絮凝池的含油废水混合后气浮，如图4所示。回流量一般为含油废水的25%〜50%。其特点为：（a）加压的水量少，动力消耗省；（b）1,——1^--浮选池||气浮过程中不促进乳化；（C）矶花形成好，后絮凝也少；（d）缺点是气浮池的容积较前两种流程大。为了提高气浮的处理效果，往往向废水中加入混凝剂或浮选剂，投加量因水质不同而异，一般由试验确定。图4部分回流溶气气浮流程2.1.2方案选择本设计采用平流式气浮池,以下来平流式气浮池分析带气絮凝体上浮分离过程的运动状态。带气絮粒在接触室内通过浮力、重力与水流阻力的平衡作用后，取得了向上的升速U上。进入分离区后，又受到两个力的作用：一是水流扩散后由水平推力所产生的水平向流速U推；二是由于底部出流所产生的向下流速U下。这两种流速的合速度大小及方向决定了带气絮凝体或是上浮去除，或是随水流挟出。至于其中上升或下降的速度则视合成速度U合在纵轴上投影的大小。该速度影响了气浮的处理效果。絮凝体的大小，气泡的大小，气浮池体中水流向下的速...
