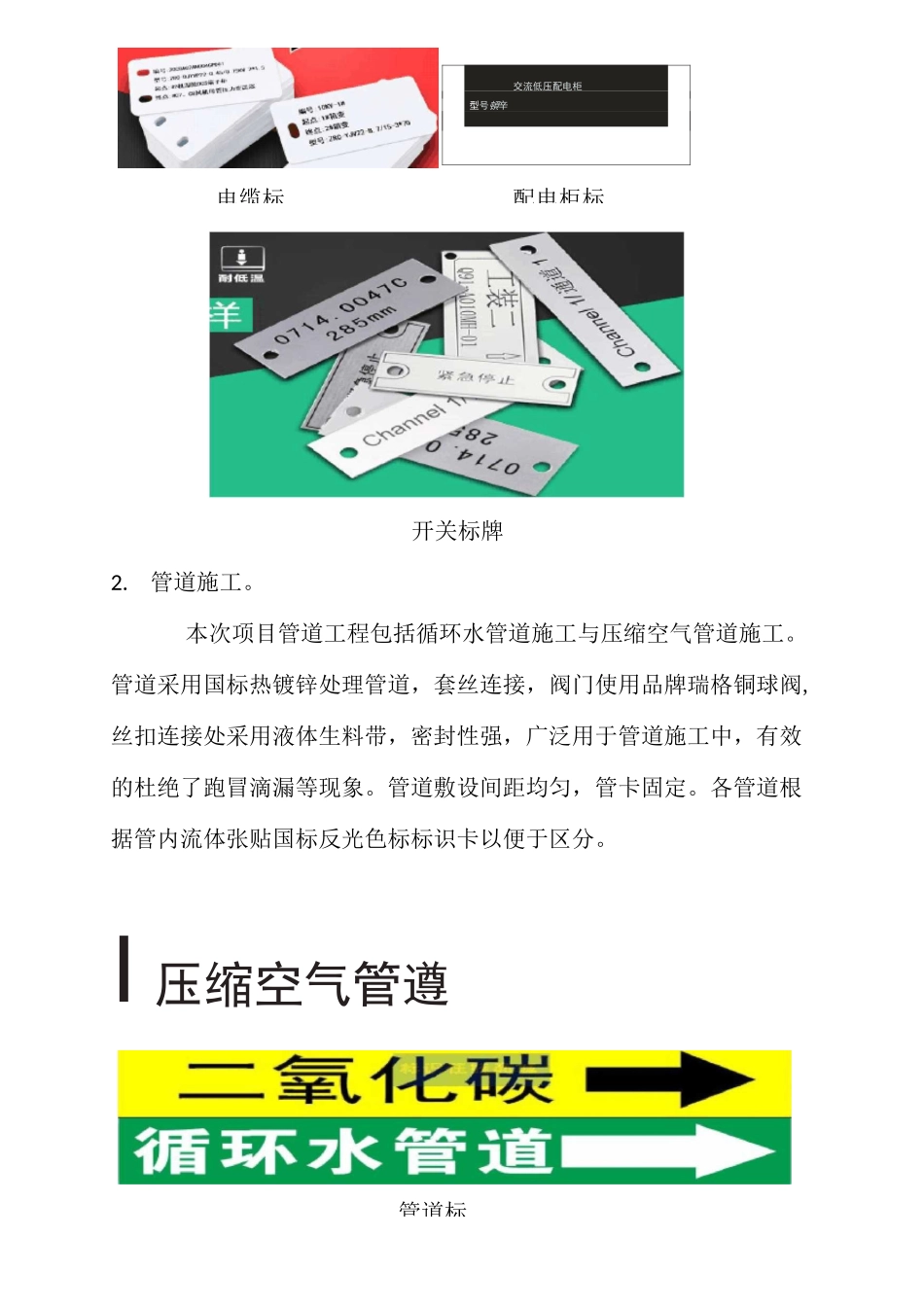

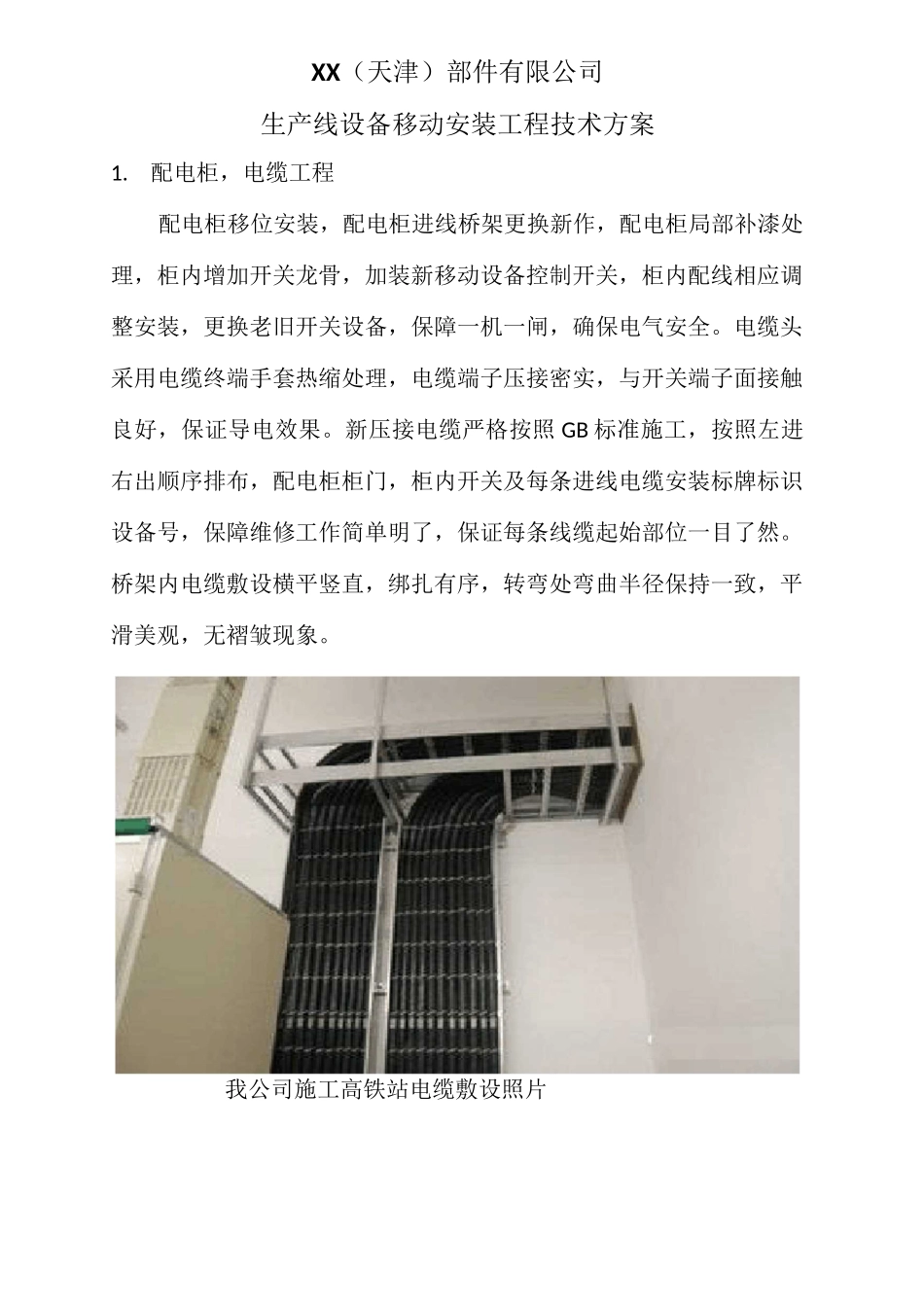

XX（天津）部件有限公司生产线设备移动安装工程技术方案编制：天津XX机电设备安装工程有限公司2018.02.05XX（天津）部件有限公司生产线设备移动安装工程技术方案1.配电柜，电缆工程配电柜移位安装，配电柜进线桥架更换新作，配电柜局部补漆处理，柜内增加开关龙骨，加装新移动设备控制开关，柜内配线相应调整安装，更换老旧开关设备，保障一机一闸，确保电气安全。电缆头采用电缆终端手套热缩处理，电缆端子压接密实，与开关端子面接触良好，保证导电效果。新压接电缆严格按照GB标准施工，按照左进右出顺序排布，配电柜柜门，柜内开关及每条进线电缆安装标牌标识设备号，保障维修工作简单明了，保证每条线缆起始部位一目了然。桥架内电缆敷设横平竖直，绑扎有序，转弯处弯曲半径保持一致，平滑美观，无褶皱现象。我公司施工高铁站电缆敷设照片开关标牌2.管道施工。本次项目管道工程包括循环水管道施工与压缩空气管道施工。管道采用国标热镀锌处理管道，套丝连接，阀门使用品牌瑞格铜球阀,丝扣连接处采用液体生料带，密封性强，广泛用于管道施工中，有效的杜绝了跑冒滴漏等现象。管道敷设间距均匀，管卡固定。各管道根据管内流体张贴国标反光色标标识卡以便于区分。I压缩空气管遵交流低压配电柜型号頓辛电缆标配电柜标管道标压缩空气管道与设备连接时采用亚达高压软管连接，软管端头安装压缩空气快速接头，快速接头与软管连接固定淘汰喉箍固定形式，采用新型套头压接固定，连接更安全可靠。老式连接固定方式（易脱落漏气）循环水管道与机器设备连接时采用耐高温耐腐蚀液压压接软管。3.钢结构框架工程设备布局的变化会造成钢结构框架立柱位置变化，新安装立柱改变以往焊接连接方式，采用立柱两端焊接钢板法兰，提前预支并做佛碳喷涂，现场与地面用膨胀螺丝固定，顶端与原有横向钢结构框架用抱箍连接。原有不拆除钢结构部分涂油漆翻新。新型压接形式结实牢钢结构立柱地面安装部分钢结构立柱顶部与横梁安装部分4•照明工程设备布局调整，照明灯具宜做出相应的增加，新加灯具为松下双伞罩工业照明灯具，灯具安装在冲孔镀锌C型钢上，灯具连接电线敷设于C型钢槽内，C型钢用吊丝悬吊于钢结构框架上，灯具安装力求照度均匀无暗影。5.设备搬运工程设备搬运采用叉车驱动搬运，设备起重一定高度后底部方式坦克地牛，叉车从一端推行前进，为防止设备推行过程中地牛滑落，地牛旁边会放置磁性木块，磁性木块吸附于设备底座，设备在地牛上行天亘品廿弟叭电盘凸云生工隹W隈E可走时，木块离地面距离保持在10mm左右，当坦克地牛滑落时，磁性木块会支撑起设备，有效的保证了设备因磕碰产生的损坏。6.文明施工进入XX公司施工前办理施工申请。进人公司申请表动力能源申请许可还發金/坏境协议书鬲逼作业审社单更全教肓培训记录所有施工人员上班前不要急检查个人防护。个人防护安全工诈履：所有和庶人员廉务工俠壬我、童全衣：民林S工人虽卫廉嗣安全甫，-乐砖工人员卫祁朗兰貳工垃玮穿菇立全塔'：手工学探工那＞蛋全苇：備切®工人员妄空乍业衬.必迈BL常宙全苇，寺厶亏:評-所云谆工人虽忆割诈业？t._證要廝所有施工人员上岗前不要急全部接受爱信安全课培训后方可施工。施工现场悬挂安全提醒条幅。注亩事哽*r4rt圮童『崎1・审讯駅Ha-rravr」HSB.二*超潴琳工程有跳常i器常空髯鑿藍驚严司舰舉：酢ITF聽；脚电前尅工蛊有般自注高酒旳堆童安麴吕我们力求在XX公司做到：洛■最可信任的机电安装供应商噥最专业的机电安装工程公司龙快最可长期合作的朋友豪致力于品质服务创新的宗旨在施工过程中的体现天津XX机电设备安装工程有限公司2018.02.057.风险保障保障施工过程中设备的意外41Xlt«h呎他由I中同宰僉财产尿昵股用有醞呂司设备安装保险合同加单号惘：［尸的他洲垢1344附电装工片有盟仝111■tMV-mMMJtTH&HWCTW■帕町"耳㈣飢LIP专肿期口IU必削KtKLt^f
