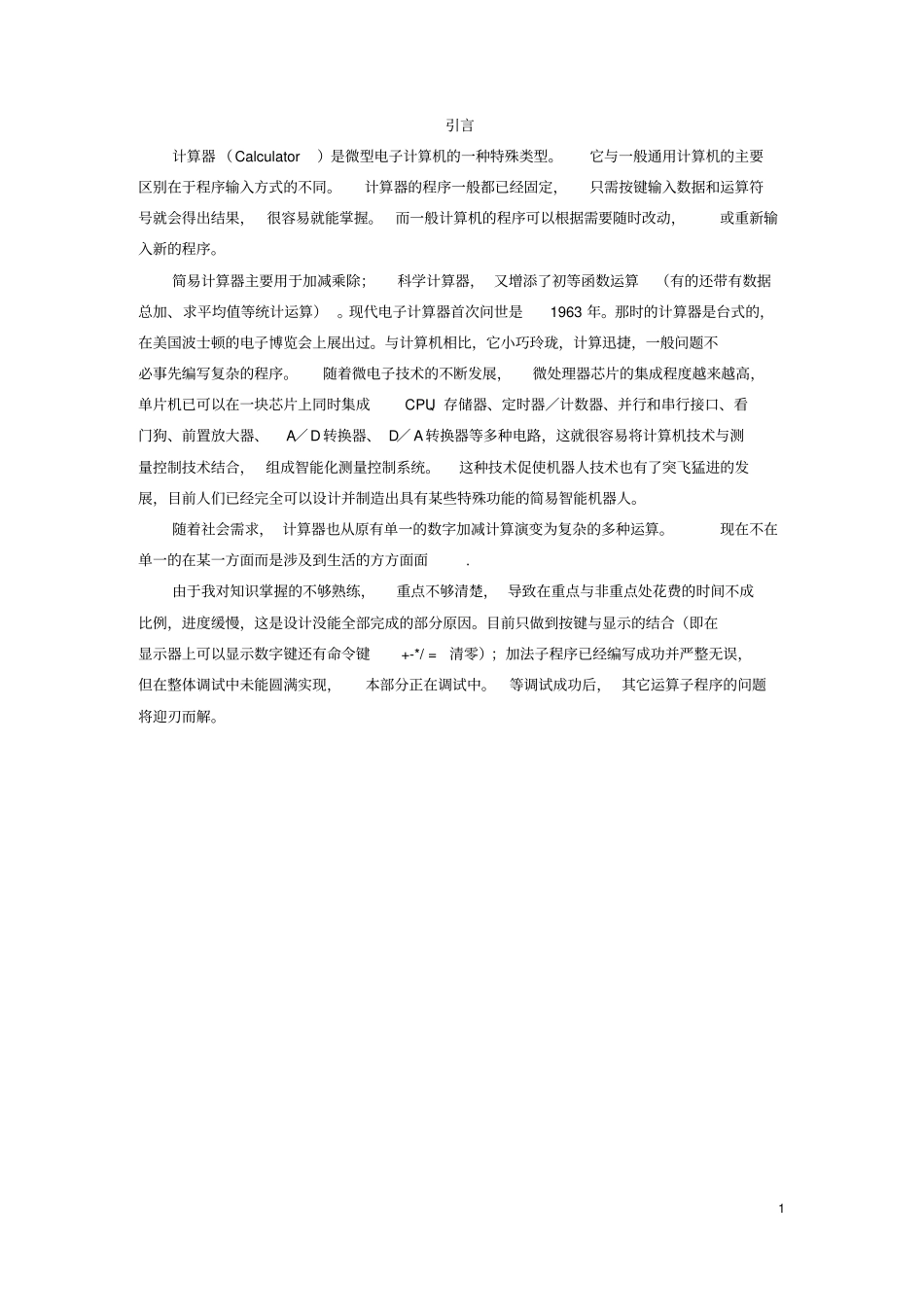

1引言计算器（Calculator）是微型电子计算机的一种特殊类型。它与一般通用计算机的主要区别在于程序输入方式的不同。计算器的程序一般都已经固定，只需按键输入数据和运算符号就会得出结果，很容易就能掌握。而一般计算机的程序可以根据需要随时改动，或重新输入新的程序。简易计算器主要用于加减乘除；科学计算器，又增添了初等函数运算（有的还带有数据总加、求平均值等统计运算）。现代电子计算器首次问世是1963年。那时的计算器是台式的，在美国波士顿的电子博览会上展出过。与计算机相比，它小巧玲珑，计算迅捷，一般问题不必事先编写复杂的程序。随着微电子技术的不断发展，微处理器芯片的集成程度越来越高，单片机已可以在一块芯片上同时集成CPU、存储器、定时器／计数器、并行和串行接口、看门狗、前置放大器、A／D转换器、D／A转换器等多种电路，这就很容易将计算机技术与测量控制技术结合，组成智能化测量控制系统。这种技术促使机器人技术也有了突飞猛进的发展，目前人们已经完全可以设计并制造出具有某些特殊功能的简易智能机器人。随着社会需求，计算器也从原有单一的数字加减计算演变为复杂的多种运算。现在不在单一的在某一方面而是涉及到生活的方方面面.由于我对知识掌握的不够熟练，重点不够清楚，导致在重点与非重点处花费的时间不成比例，进度缓慢，这是设计没能全部完成的部分原因。目前只做到按键与显示的结合（即在显示器上可以显示数字键还有命令键+-*/=清零）；加法子程序已经编写成功并严整无误，但在整体调试中未能圆满实现，本部分正在调试中。等调试成功后，其它运算子程序的问题将迎刃而解。21.简易计算器的设计方案1.1硬件部分设计方案1单片机部分单片机以AT89C51来做为核心元器件。2按键部分设计思路：采用4*4行列式键盘，分别设定数字键和功能键，采用查询方式，每次有键按下时，先判断是实数字键还是功能键。但是这种方式采用了大量的I/O口线。3显示部分在单片机应用系统中，使用的显示器主要有LED（发光二极管显示器）、LCD液晶显示器以及CRT接口。思路：使用液晶显示器来显示。液晶是介于固态和液态间的有机化合物，将其加热会变成透明液态，冷却后变成结晶的混浊固态。在电的作用下，产生冷热变化，从而影响它的透光性，来达到显示的目的。LCD还具有以下几个优点（1）低压、微功耗（2）显示信息量大（3）长寿命（4）无辐射，无污染。1.2软件部分设计软件部分的设计思路是将整个程序划分为键盘扫描部分，显示部分，运算程序部分，清屏显示部分。对于其中的键盘扫描部分在编写时又分为动态扫描和静态扫描；运算程序部分包括加、减、乘、除四个子程序。软件流程大致如下：开始，然后是系统的初始化，进行键盘扫描，对扫描的键值进行判断（分为数字键和功能键），如果是数字键，执行数字键处理子程序，即显示数字并将数值存储；如果是命令键，即先判断是否为清屏，如为清屏键，则执行清屏子程序，若为+-*/运算键则显示相应的符号并存储结果，若都不是则为=键，即要先判断上个符号位，然后调用对应的运算子程序运算，就可以得到需要的结果。1.3硬件设计原理图计算器大致分为：单片机、液晶显示、键盘三大部分。因此，总的电路设计方案以单片机AT89s51来做为核心元器件，外围采用4*4行列式键盘作为输入，采用LCD1602液晶显示器来做输出显示3图1.1硬件设计框图2.简易计算器部分电路设计1单片机的复位：电路如图2.2所示.RST：复位输入,在RESET（图中表示为RST）输入端出现高电平时实现复位和初始化.。当振荡器复位器件时，要保持RST脚两个机器周期的高电平时间。+5V+5V22μF1K10μF复1K按键5.1K地地(a)(b)图2.2复位电路在振荡运行的情况下，要实现复位操作，必须使RES引脚至少保持两个机器周期（24个振荡器周期）的高电平。CPU在第二个机器周期内执行内部复位操作，以后每一个机器周期重复一次，直至RES端电平变低。复位期间不产生ALE及PSEN信号。内部复位操作使堆栈指示器SP为07H，各端口都为1（P0-P3口的内容均匀0FFH），特殊功能寄存器都复位为0，但不影响RAM的状态。当RES引脚返回低电平以后，CPU从0地址开始执行程序。图2.2（a）为加电自动复位电...
