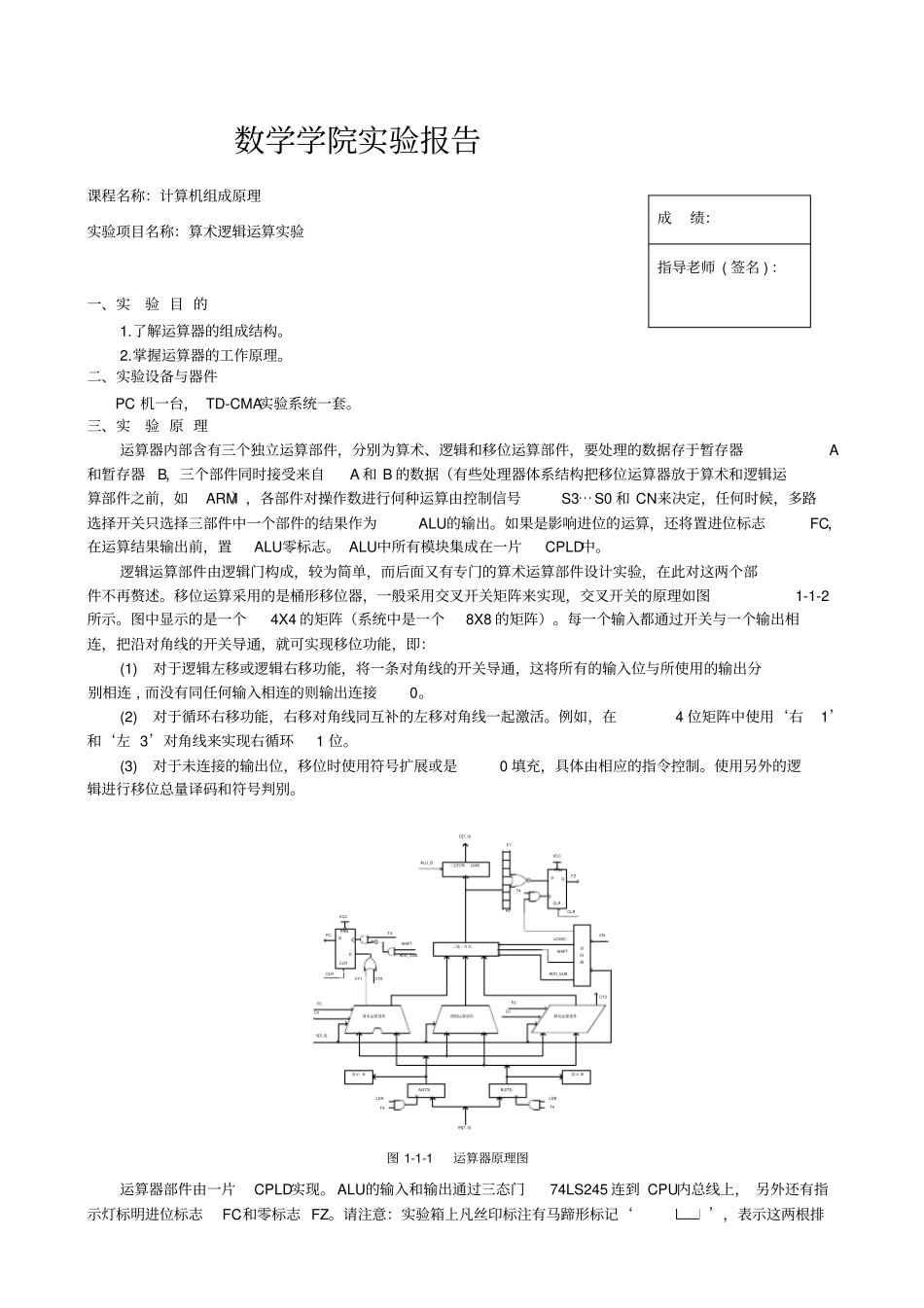

数学学院实验报告课程名称:计算机组成原理实验项目名称:算术逻辑运算实验一、实验目的1
了解运算器的组成结构
掌握运算器的工作原理
二、实验设备与器件PC机一台,TD-CMA实验系统一套
三、实验原理运算器内部含有三个独立运算部件,分别为算术、逻辑和移位运算部件,要处理的数据存于暂存器A和暂存器B,三个部件同时接受来自A和B的数据(有些处理器体系结构把移位运算器放于算术和逻辑运算部件之前,如ARM),各部件对操作数进行何种运算由控制信号S3⋯S0和CN来决定,任何时候,多路选择开关只选择三部件中一个部件的结果作为ALU的输出
如果是影响进位的运算,还将置进位标志FC,在运算结果输出前,置ALU零标志
ALU中所有模块集成在一片CPLD中
逻辑运算部件由逻辑门构成,较为简单,而后面又有专门的算术运算部件设计实验,在此对这两个部件不再赘述

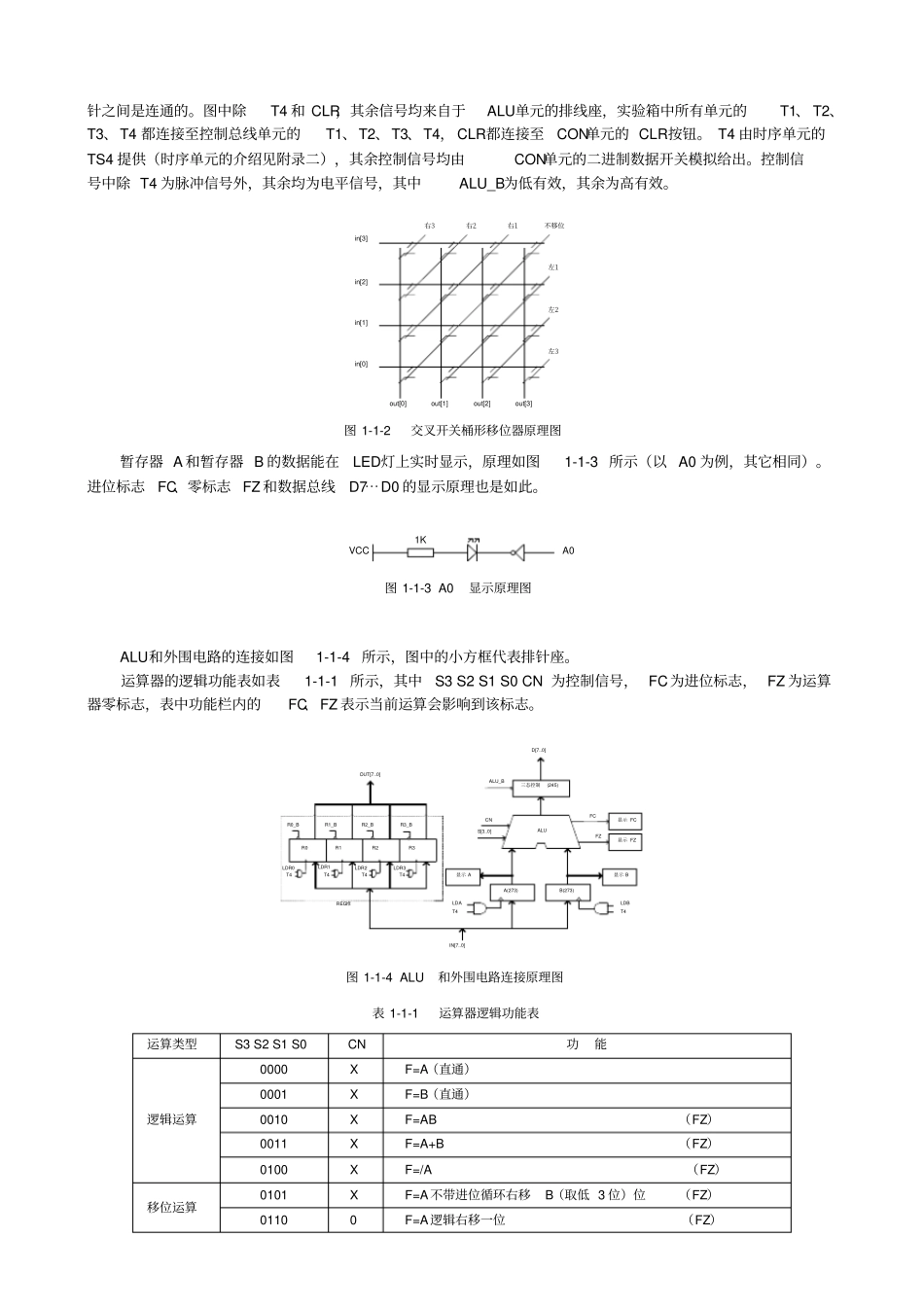

移位运算采用的是桶形移位器,一般采用交叉开关矩阵来实现,交叉开关的原理如图1-1-2所示
图中显示的是一个4X4的矩阵(系统中是一个8X8的矩阵)
每一个输入都通过开关与一个输出相连,把沿对角线的开关导通,就可实现移位功能,即:(1)对于逻辑左移或逻辑右移功能,将一条对角线的开关导通,这将所有的输入位与所使用的输出分别相连,而没有同任何输入相连的则输出连接0
(2)对于循环右移功能,右移对角线同互补的左移对角线一起激活
例如,在4位矩阵中使用‘右1’和‘左3’对角线来实现右循环1位
(3)对于未连接的输出位,移位时使用符号扩展或是0填充,具体由相应的指令控制
使用另外的逻辑进行移位总量译码和符号判别

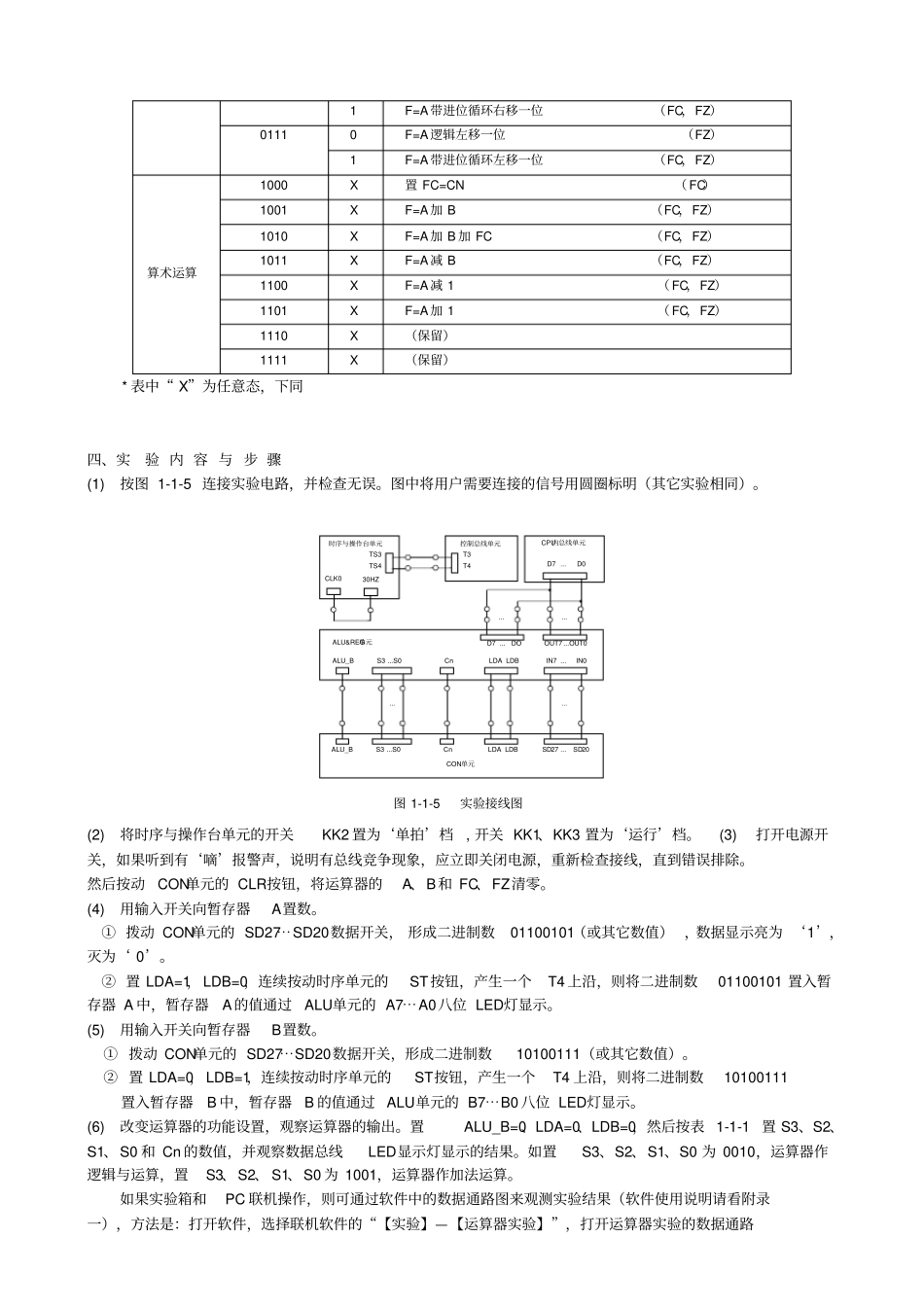

A(273)B(273)IN[7
0]显示A显示BS[3
0]CnLDAT4LDBT4三选一开关三态控制(245)D[7
0]ALU_B移位运算部件逻辑运算部件算术运算部件CY1CLR译码器LOGICSHIFTADD_SUBPRNCLRQ
