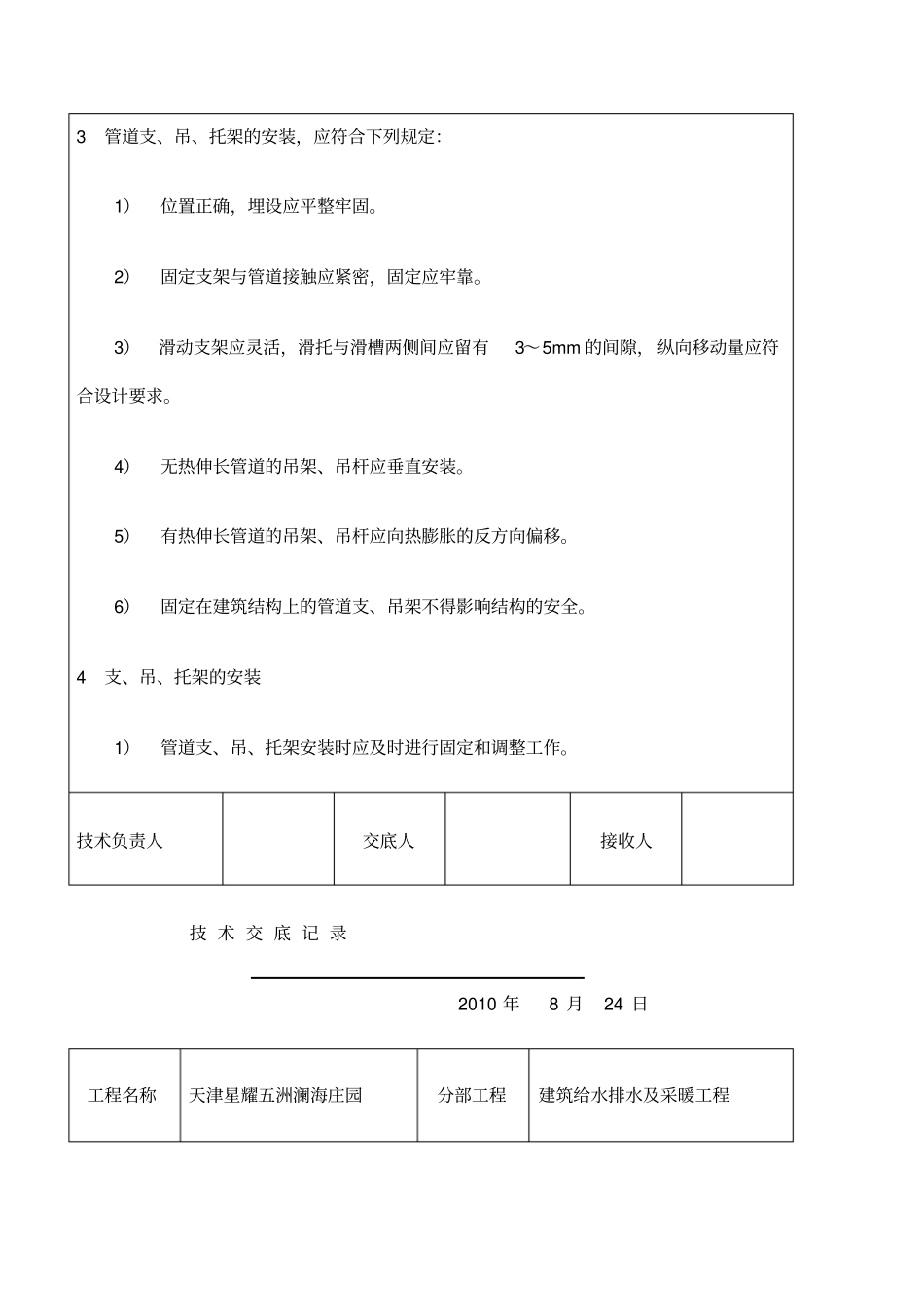

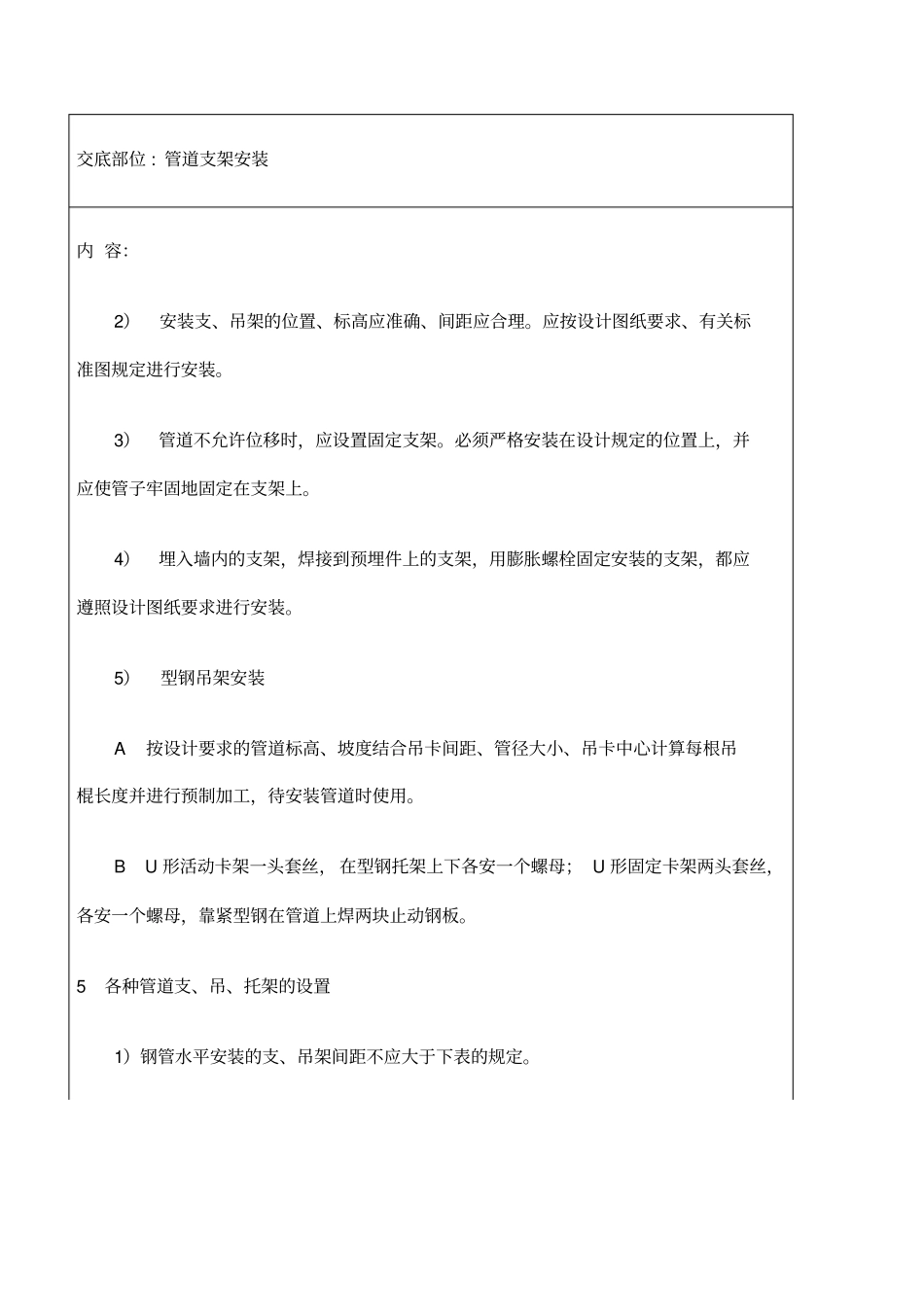

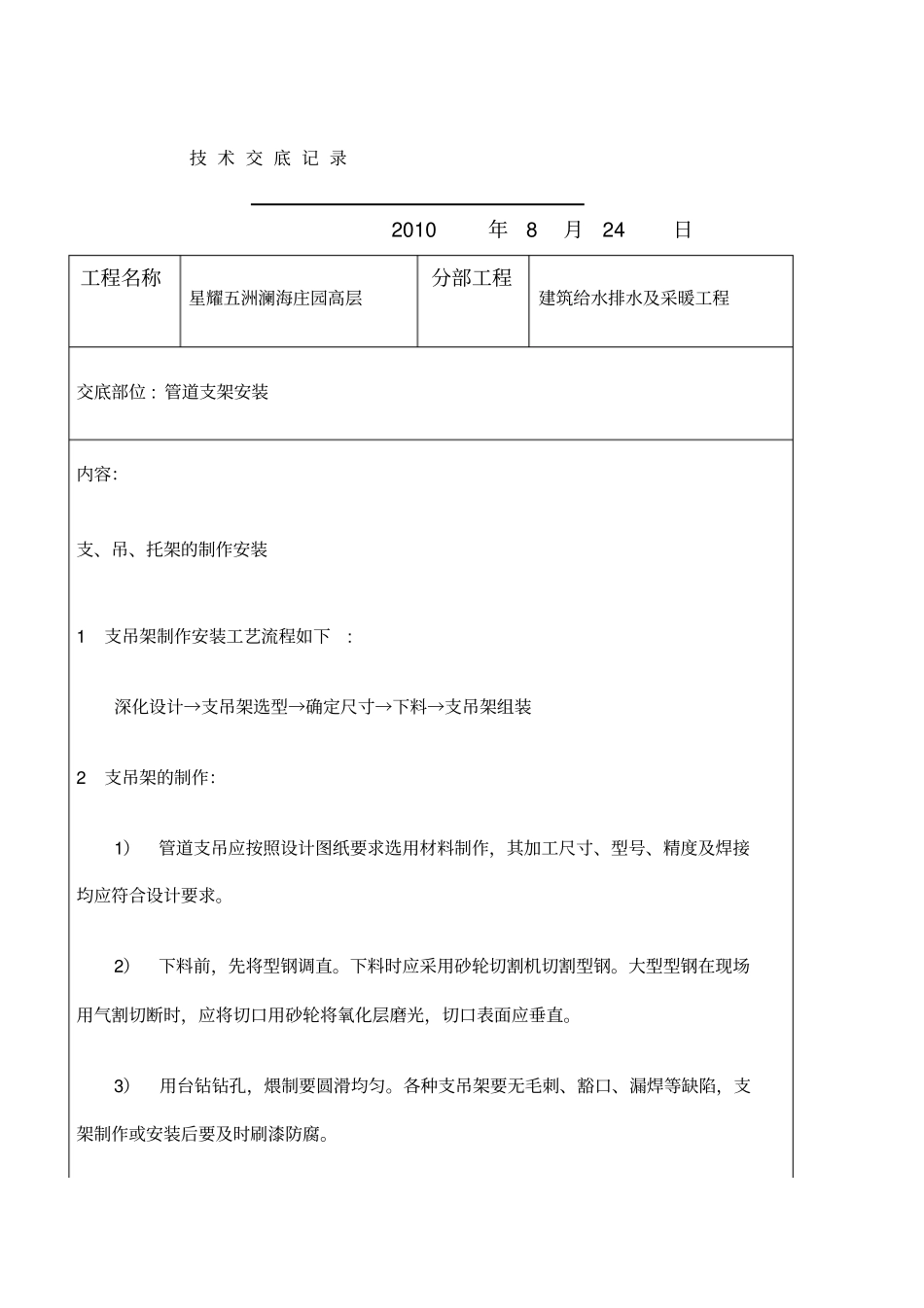

技术交底记录2010年8月24日工程名称星耀五洲澜海庄园高层分部工程建筑给水排水及采暖工程交底部位:管道支架安装内容：支、吊、托架的制作安装1支吊架制作安装工艺流程如下:深化设计→支吊架选型→确定尺寸→下料→支吊架组装2支吊架的制作：1）管道支吊应按照设计图纸要求选用材料制作，其加工尺寸、型号、精度及焊接均应符合设计要求。2）下料前，先将型钢调直。下料时应采用砂轮切割机切割型钢。大型型钢在现场用气割切断时，应将切口用砂轮将氧化层磨光，切口表面应垂直。3）用台钻钻孔，煨制要圆滑均匀。各种支吊架要无毛刺、豁口、漏焊等缺陷，支架制作或安装后要及时刷漆防腐。3管道支、吊、托架的安装，应符合下列规定：1）位置正确，埋设应平整牢固。2）固定支架与管道接触应紧密，固定应牢靠。3）滑动支架应灵活，滑托与滑槽两侧间应留有3～5mm的间隙，纵向移动量应符合设计要求。4）无热伸长管道的吊架、吊杆应垂直安装。5）有热伸长管道的吊架、吊杆应向热膨胀的反方向偏移。6）固定在建筑结构上的管道支、吊架不得影响结构的安全。4支、吊、托架的安装1）管道支、吊、托架安装时应及时进行固定和调整工作。技术负责人交底人接收人技术交底记录2010年8月24日工程名称天津星耀五洲澜海庄园分部工程建筑给水排水及采暖工程交底部位:管道支架安装内容：2）安装支、吊架的位置、标高应准确、间距应合理。应按设计图纸要求、有关标准图规定进行安装。3）管道不允许位移时，应设置固定支架。必须严格安装在设计规定的位置上，并应使管子牢固地固定在支架上。4）埋入墙内的支架，焊接到预埋件上的支架，用膨胀螺栓固定安装的支架，都应遵照设计图纸要求进行安装。5）型钢吊架安装A按设计要求的管道标高、坡度结合吊卡间距、管径大小、吊卡中心计算每根吊棍长度并进行预制加工，待安装管道时使用。BU形活动卡架一头套丝，在型钢托架上下各安一个螺母；U形固定卡架两头套丝，各安一个螺母，靠紧型钢在管道上焊两块止动钢板。5各种管道支、吊、托架的设置1）钢管水平安装的支、吊架间距不应大于下表的规定。公称直径（mm）1520253240507080100125150200250支架的最大间距（m）保温管22.52.52.533444.56778不保温管2.533.544.55666.5789.511技术负责人交底人接收人技术交底记录2010年8月24日工程名称天津星耀五洲澜海庄园分部工程建筑给水排水及采暖工程交底部位:管道支架安装内容：2）采暖、给水及热水供应系统的塑料管及复合管垂直或水平安装的支架间距应符合下表的规定。3）采暖、给水及热水供应系统的金属管道立管管卡安装应符合下列规定：A楼层高度小于或等于5m，每层必须安装1个。B楼层高度大于5m，每层不得少于2个。C管卡安装高度，距地面应为1.5～1.8m，2个以上管卡应匀称安装，同一单位工程中管卡宜安装在同一高度上；同一房间内管卡应安装在同一高度上。6管道支架安装其他注意事项1)垂直管道支架安装:应设置防晃支架和固定承重固定支架。波纹补偿器处要增加固定支架，波纹补偿器安装前要进行预拉伸处理。管道的干管三通与管道弯头处应加设支架固定，管道支吊架应固定牢固。管径（mm）1214161820253240506375最大间距（m）立管0.50.60.70.80.91.01.11.31.61.82.0水平管冷水管0.40.40.50.50.60.70.80.91.01.11.2热水管0.20.20.250.30.30.350.40.50.60.70.82)有坡度要求的平面层支管支架安装，采用“十字交叉法”首先按管道坡度走向拉一条管线走向直线，再在按规范要求设支架点，依次一一制作安装。3)对无坡度的水平管支架安装:两端拉直线，在需设支架的点，测出该点尺寸，逐一制安。对采用沟槽连接的大口径水平管，尽量将支架安装在卡箍处。技术负责人交底人接收人技术交底记录2010年8月24日工程名称天津星耀五洲澜海庄园分部工程建筑给水排水及采暖工程交底部位:管道支架安装内容：7管井内支架安装由于管井内管道较多，管道井内支架详后附图及图集《05S9-121管井支架安装》。说明：此采暖管井支架采用10#槽钢做通长支架，两端及中间加160*16010mm厚钢板固定，适用于7-10#楼-1F-11F管井，其中，9#楼东单元从-1F–22F。说明：此水管井支架采用10#槽钢做通长支架，两端及中间...
