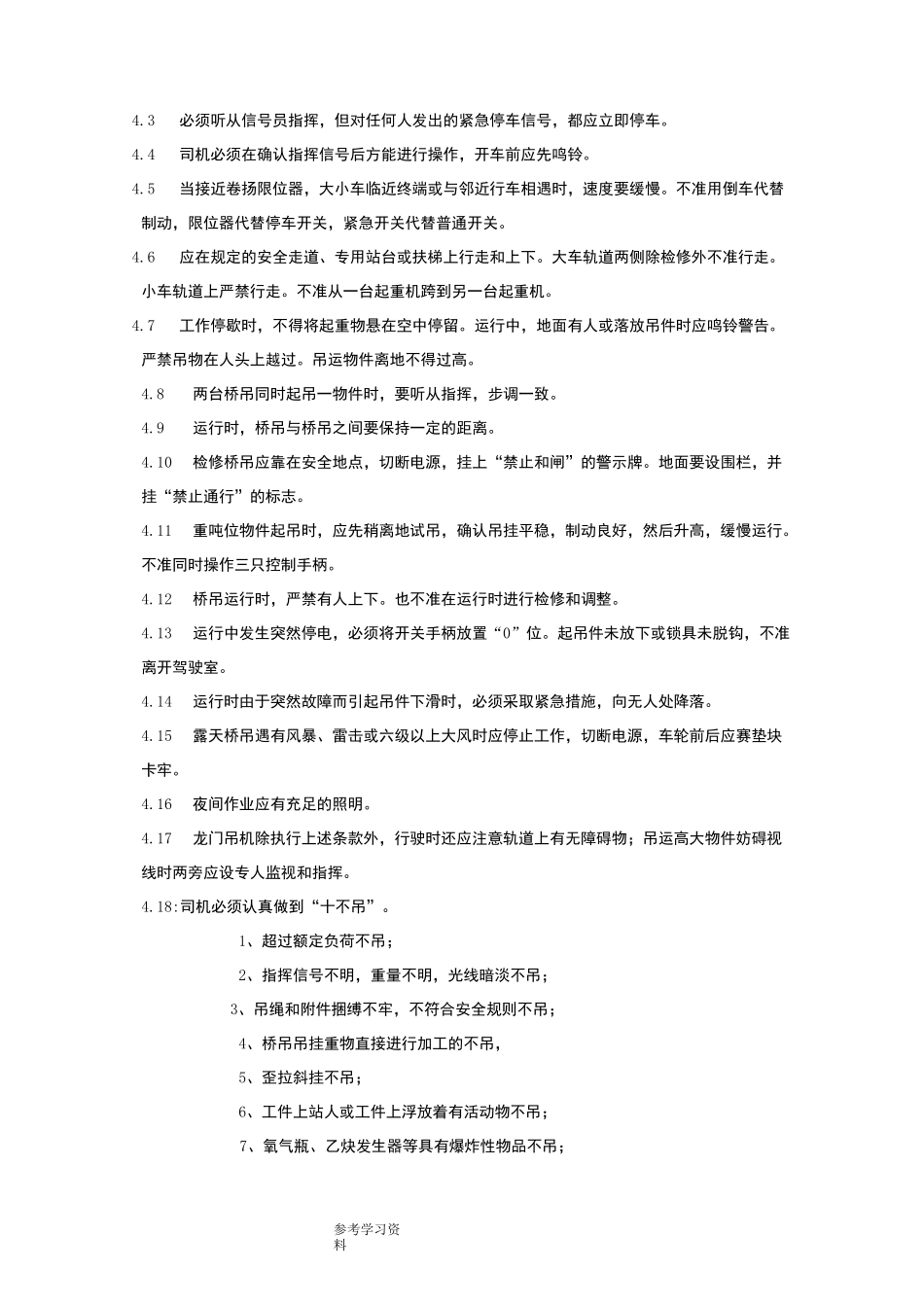

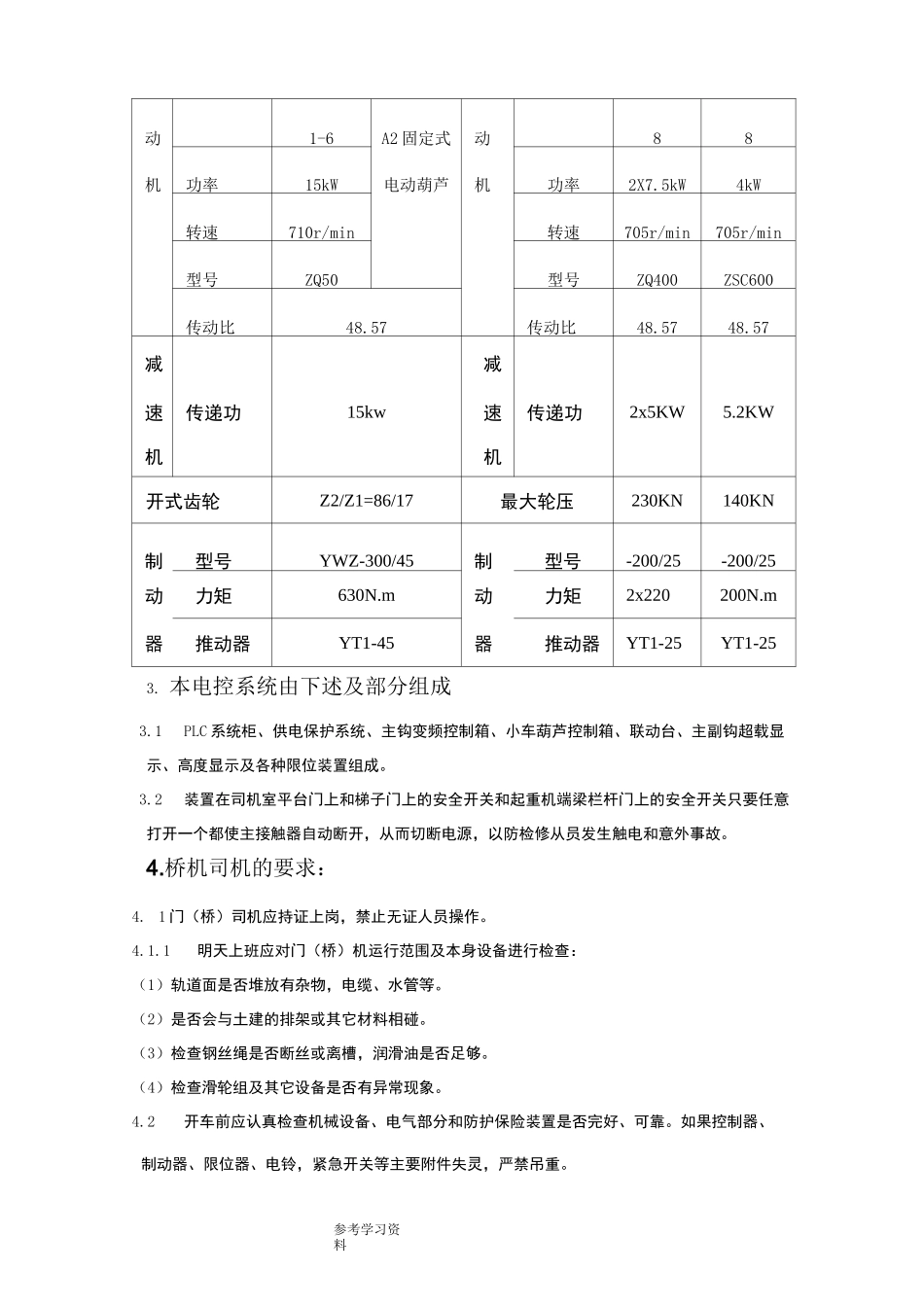

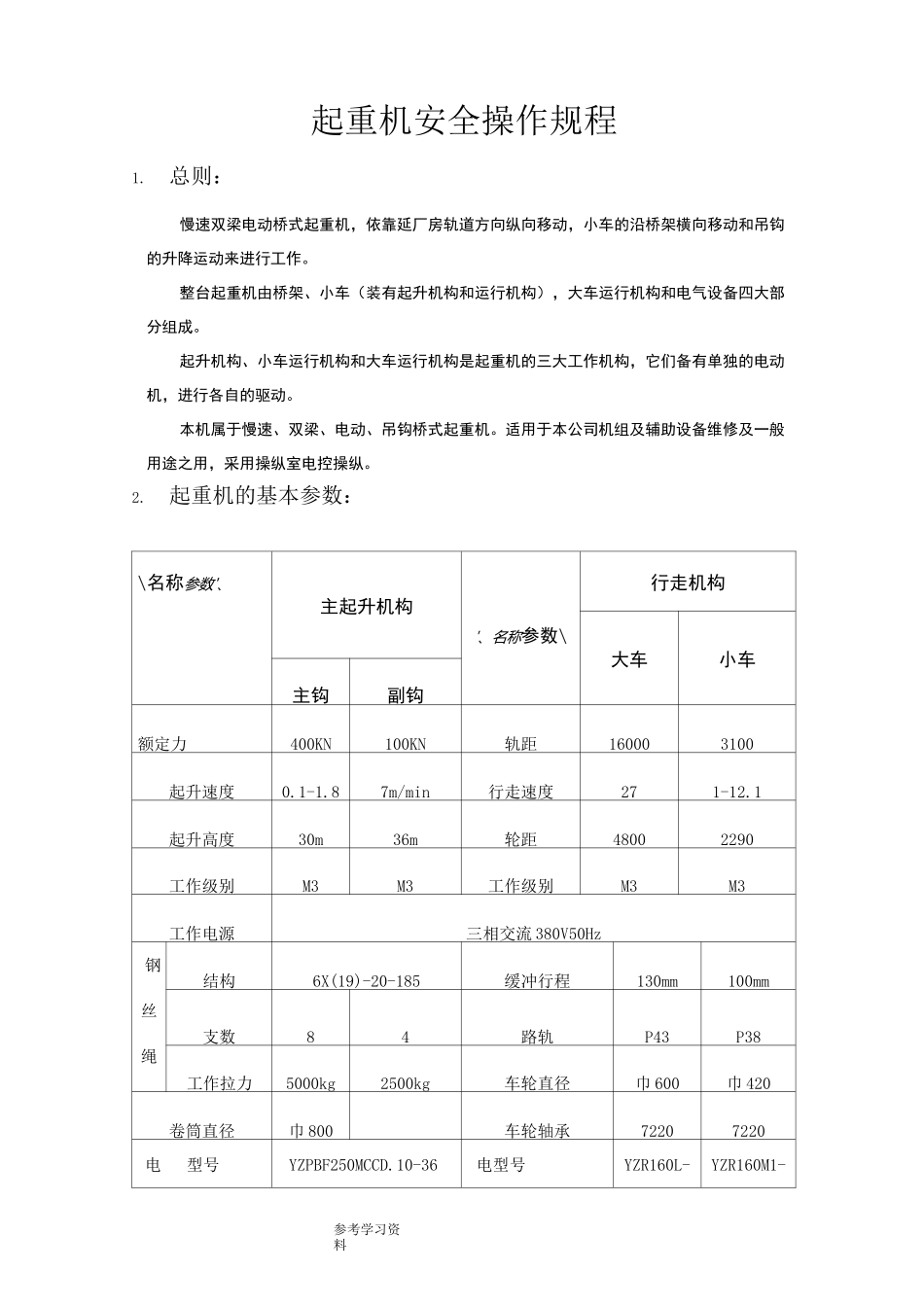

参考学习资料起重机安全操作规程1.总则：慢速双梁电动桥式起重机，依靠延厂房轨道方向纵向移动，小车的沿桥架横向移动和吊钩的升降运动来进行工作。整台起重机由桥架、小车（装有起升机构和运行机构），大车运行机构和电气设备四大部分组成。起升机构、小车运行机构和大车运行机构是起重机的三大工作机构，它们备有单独的电动机，进行各自的驱动。本机属于慢速、双梁、电动、吊钩桥式起重机。适用于本公司机组及辅助设备维修及一般用途之用，采用操纵室电控操纵。2.起重机的基本参数：\名称参数'、主起升机构'、名称参数\行走机构大车小车主钩副钩额定力400KN100KN轨距160003100起升速度0.1-1.87m/min行走速度271-12.1起升高度30m36m轮距48002290工作级别M3M3工作级别M3M3工作电源三相交流380V50Hz钢丝绳结构6X(19)-20-185缓冲行程130mm100mm支数84路轨P43P38工作拉力5000kg2500kg车轮直径巾600巾420卷筒直径巾800车轮轴承72207220电型号YZPBF250MCCD.10-36电型号YZR160L-YZR160M1-参考学习资料动1-6A2固定式动88机功率15kW电动葫芦机功率2X7.5kW4kW转速710r/min转速705r/min705r/min型号ZQ50型号ZQ400ZSC600传动比48.57传动比48.5748.57减减速传递功15kw速传递功2x5KW5.2KW机机开式齿轮Z2/Z1=86/17最大轮压230KN140KN制型号YWZ-300/45制型号-200/25-200/25动力矩630N.m动力矩2x220200N.m器推动器YT1-45器推动器YT1-25YT1-253.本电控系统由下述及部分组成3.1PLC系统柜、供电保护系统、主钩变频控制箱、小车葫芦控制箱、联动台、主副钩超载显示、高度显示及各种限位装置组成。3.2装置在司机室平台门上和梯子门上的安全开关和起重机端梁栏杆门上的安全开关只要任意打开一个都使主接触器自动断开，从而切断电源，以防检修从员发生触电和意外事故。4.桥机司机的要求：4.1门（桥）司机应持证上岗，禁止无证人员操作。4.1.1明天上班应对门（桥）机运行范围及本身设备进行检查：（1）轨道面是否堆放有杂物，电缆、水管等。（2）是否会与土建的排架或其它材料相碰。（3）检查钢丝绳是否断丝或离槽，润滑油是否足够。（4）检查滑轮组及其它设备是否有异常现象。4.2开车前应认真检查机械设备、电气部分和防护保险装置是否完好、可靠。如果控制器、制动器、限位器、电铃，紧急开关等主要附件失灵，严禁吊重。参考学习资料4.3必须听从信号员指挥，但对任何人发出的紧急停车信号，都应立即停车。4.4司机必须在确认指挥信号后方能进行操作，开车前应先鸣铃。4.5当接近卷扬限位器，大小车临近终端或与邻近行车相遇时，速度要缓慢。不准用倒车代替制动，限位器代替停车开关，紧急开关代替普通开关。4.6应在规定的安全走道、专用站台或扶梯上行走和上下。大车轨道两侧除检修外不准行走。小车轨道上严禁行走。不准从一台起重机跨到另一台起重机。4.7工作停歇时，不得将起重物悬在空中停留。运行中，地面有人或落放吊件时应鸣铃警告。严禁吊物在人头上越过。吊运物件离地不得过高。4.8两台桥吊同时起吊一物件时，要听从指挥，步调一致。4.9运行时，桥吊与桥吊之间要保持一定的距离。4.10检修桥吊应靠在安全地点，切断电源，挂上“禁止和闸”的警示牌。地面要设围栏，并挂“禁止通行”的标志。4.11重吨位物件起吊时，应先稍离地试吊，确认吊挂平稳，制动良好，然后升高，缓慢运行。不准同时操作三只控制手柄。4.12桥吊运行时，严禁有人上下。也不准在运行时进行检修和调整。4.13运行中发生突然停电，必须将开关手柄放置“0”位。起吊件未放下或锁具未脱钩，不准离开驾驶室。4.14运行时由于突然故障而引起吊件下滑时，必须采取紧急措施，向无人处降落。4.15露天桥吊遇有风暴、雷击或六级以上大风时应停止工作，切断电源，车轮前后应赛垫块卡牢。4.16夜间作业应有充足的照明。4.17龙门吊机除执行上述条款外，行驶时还应注意轨道上有无障碍物；吊运高大物件妨碍视线时两旁应设专人监视和指挥。4.18:司机必须认真做到“十不吊”。1、超过额定负荷不吊；2、指挥信号不明，重量不明，光线暗淡不吊；3、吊绳和附件捆缚不牢，不符合安全规则不吊；4、桥吊吊挂重物直接进行加工的不吊，5、歪拉斜挂不吊；6、工件...
