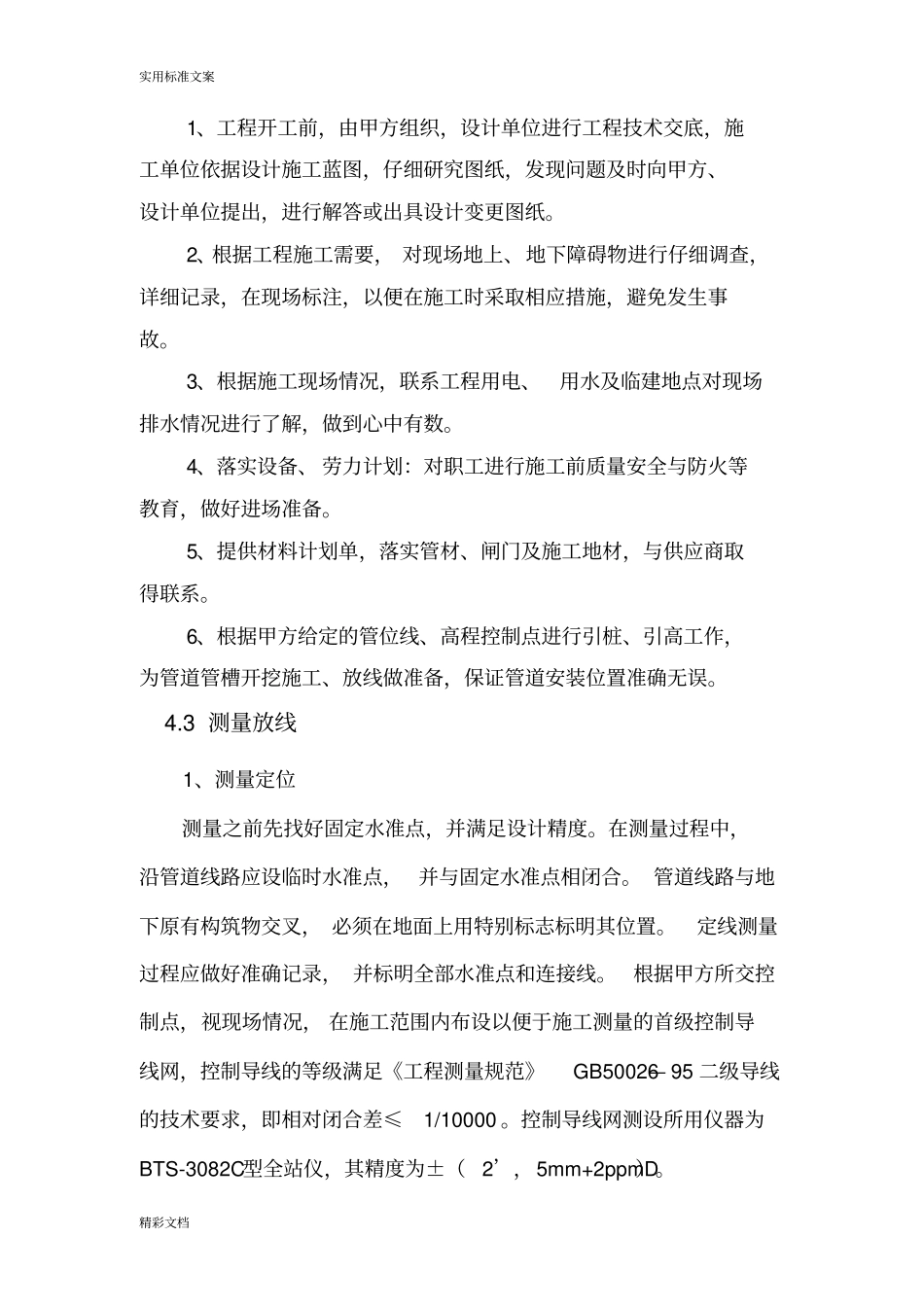

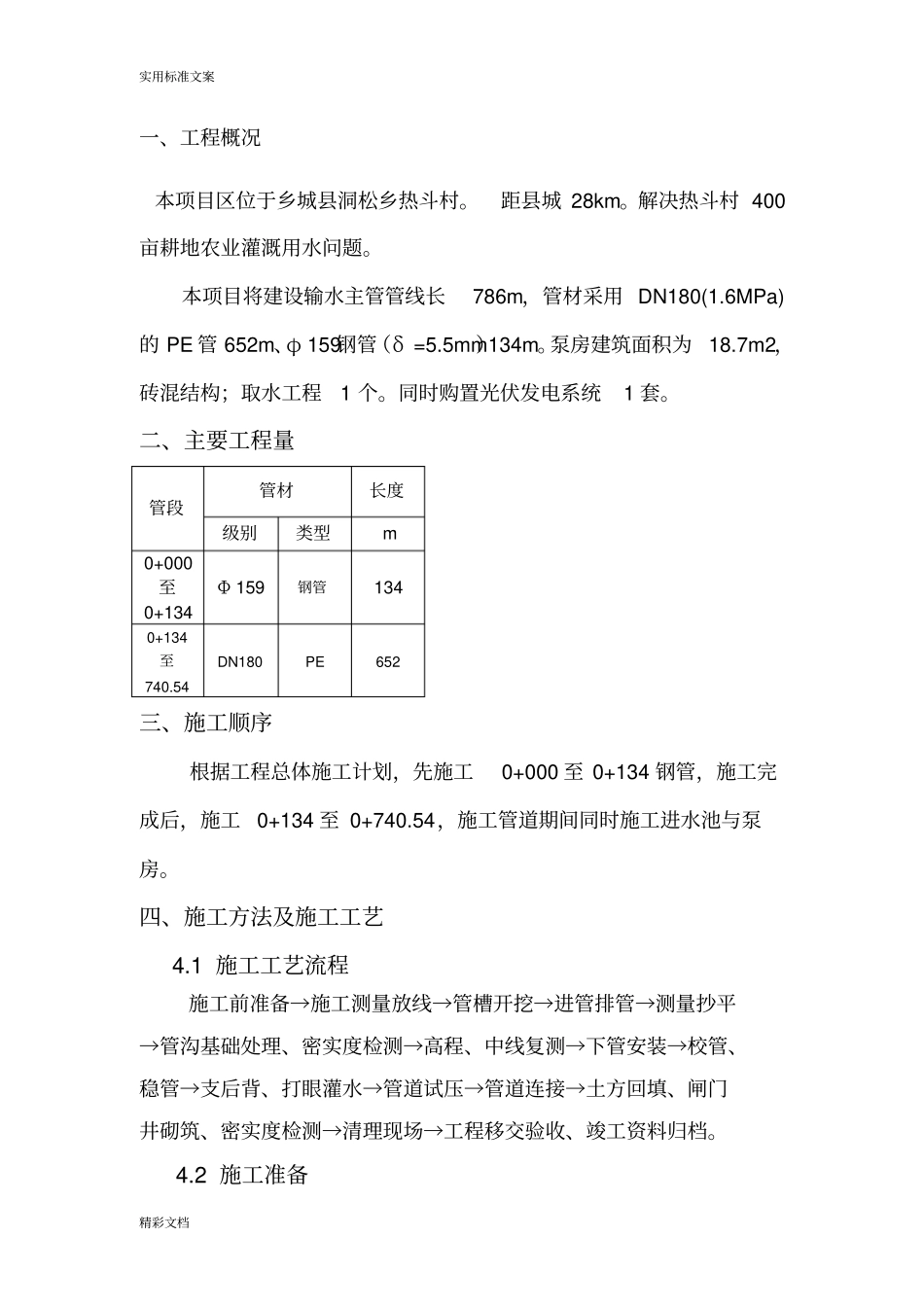

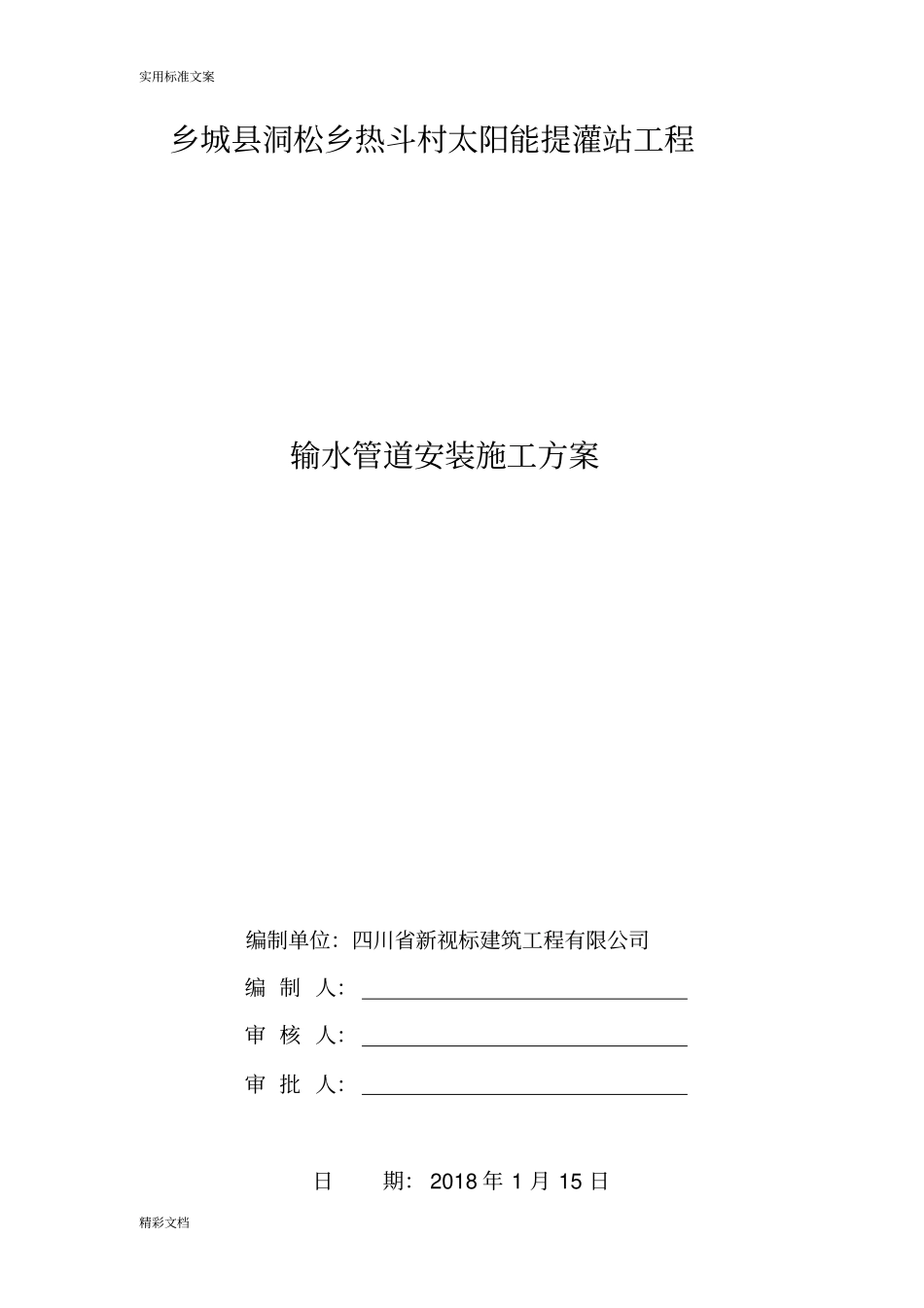

实用标准文案精彩文档乡城县洞松乡热斗村太阳能提灌站工程输水管道安装施工方案编制单位：四川省新视标建筑工程有限公司编制人：审核人：审批人：日期：2018年1月15日实用标准文案精彩文档一、工程概况本项目区位于乡城县洞松乡热斗村。距县城28km。解决热斗村400亩耕地农业灌溉用水问题。本项目将建设输水主管管线长786m，管材采用DN180(1.6MPa)的PE管652m、φ159钢管（δ=5.5mm）134m。泵房建筑面积为18.7m2，砖混结构；取水工程1个。同时购置光伏发电系统1套。二、主要工程量管段管材长度级别类型m0+000至0+134Φ159钢管1340+134至740.54DN180PE652三、施工顺序根据工程总体施工计划，先施工0+000至0+134钢管，施工完成后，施工0+134至0+740.54，施工管道期间同时施工进水池与泵房。四、施工方法及施工工艺4.1施工工艺流程施工前准备→施工测量放线→管槽开挖→进管排管→测量抄平→管沟基础处理、密实度检测→高程、中线复测→下管安装→校管、稳管→支后背、打眼灌水→管道试压→管道连接→土方回填、闸门井砌筑、密实度检测→清理现场→工程移交验收、竣工资料归档。4.2施工准备实用标准文案精彩文档1、工程开工前，由甲方组织，设计单位进行工程技术交底，施工单位依据设计施工蓝图，仔细研究图纸，发现问题及时向甲方、设计单位提出，进行解答或出具设计变更图纸。2、根据工程施工需要，对现场地上、地下障碍物进行仔细调查，详细记录，在现场标注，以便在施工时采取相应措施，避免发生事故。3、根据施工现场情况，联系工程用电、用水及临建地点对现场排水情况进行了解，做到心中有数。4、落实设备、劳力计划：对职工进行施工前质量安全与防火等教育，做好进场准备。5、提供材料计划单，落实管材、闸门及施工地材，与供应商取得联系。6、根据甲方给定的管位线、高程控制点进行引桩、引高工作，为管道管槽开挖施工、放线做准备，保证管道安装位置准确无误。4.3测量放线1、测量定位测量之前先找好固定水准点，并满足设计精度。在测量过程中，沿管道线路应设临时水准点，并与固定水准点相闭合。管道线路与地下原有构筑物交叉，必须在地面上用特别标志标明其位置。定线测量过程应做好准确记录，并标明全部水准点和连接线。根据甲方所交控制点，视现场情况，在施工范围内布设以便于施工测量的首级控制导线网，控制导线的等级满足《工程测量规范》GB50026—95二级导线的技术要求，即相对闭合差≤1/10000。控制导线网测设所用仪器为BTS-3082C型全站仪，其精度为±（2’，5mm+2ppmD）。实用标准文案精彩文档2、施工放线①管道架设前在原地面放出管道中轴线；管槽挖前用全站仪在原地面放出管道中轴线，根据管道的管径、埋深，土方开挖的坡度，中线及基坑开挖横断面图要求确定管槽开挖的宽度尺寸，画出地面破除线。②管槽开挖时，在管槽底中线桩，用全站仪在坑端头上进行测设，控制管沟的轴线，并于中线桩上测设桩顶高程，用于控制管槽基面标高。③在施工过程，施工人员要注意保护测量控制点，如发现测量控制点被破坏，及时知会测量人员补测，以保证测量精确度。4.4管槽开挖根据现场实际情况，采用机械人工配合的施工方法。在丘陵，旱地土壤条件好，无地下水，管道埋深较浅的地段，可采用直槽开挖；在村庄、水田、土壤条件一般，管道埋深较浅，有轻度滑坡地段，采用梯形管槽，管槽边坡建议值：沙土取1：1.25；含碎石粘土取1：0.75；老黄土取1：0.5。管槽边坡高于5米时，需设置0.8～1米宽台阶。在进行岩石基础的开挖时，对于局部稳定性差且边坡放缓受限的管槽应进行临时支护，支护形式可现场确定。管槽底宽应根据管槽断面进行调整，以保证管侧回填施工宽度要求为原则。管槽开挖应尽量不扰动天然地基，槽底和槽壁应平整，槽底允许偏差：开挖土方时为20mm，开挖石方时应为30—200mm。沟底预留值实用标准文案精彩文档宜为0.05～0.10m，禁止扰动，铺管前用人工清理，如局部超挖，用砂土或合乎要求的原土填补并分层夯实。管道安装基础承载力应不低于60kpa，基础为软质地基时，底部应进行换基处理，采用500mm厚毛石对软基进行置换，铺设200mm厚的碎石砂垫层压实后，才能进行管道安装。1、施...
