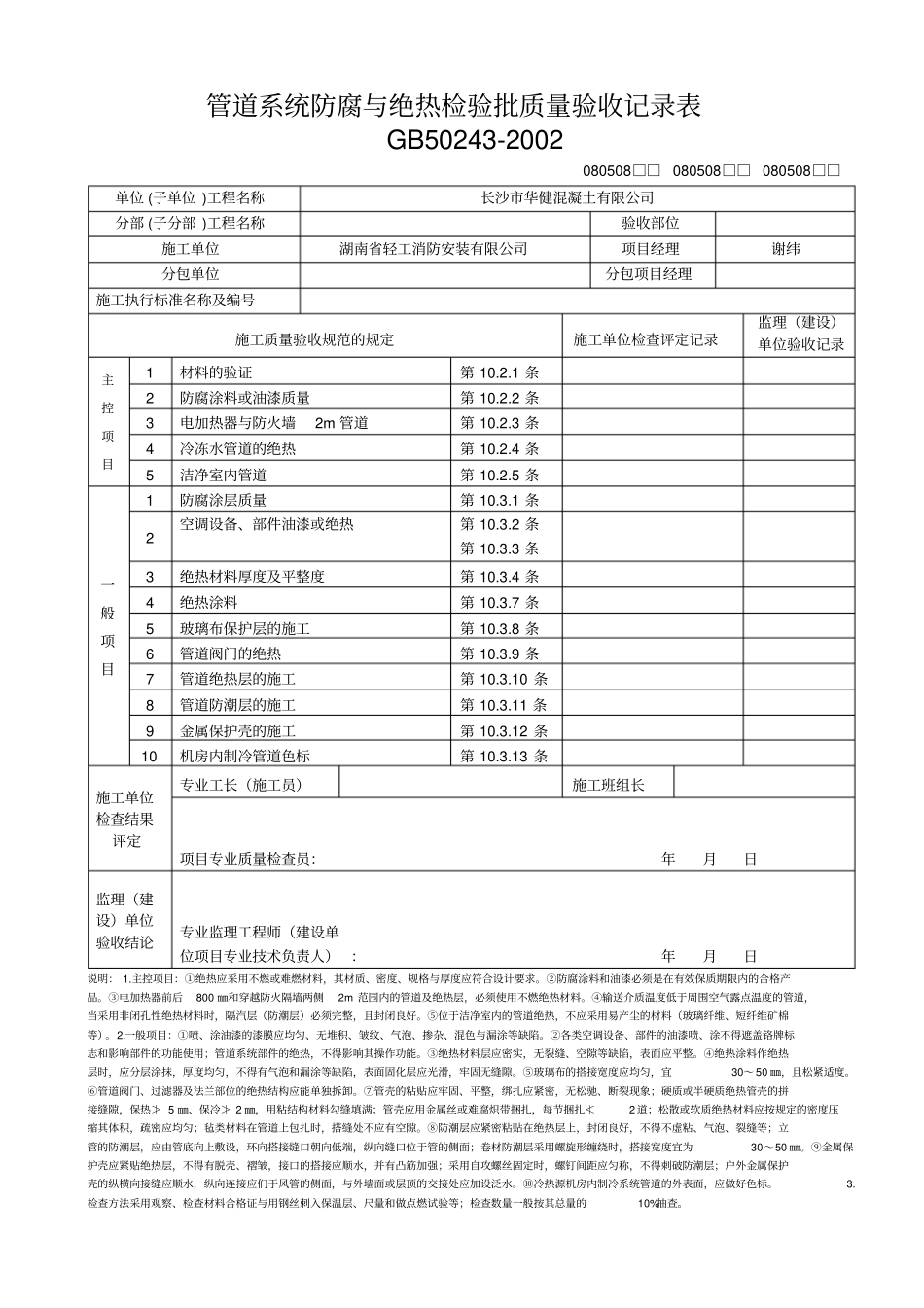

管道系统防腐与绝热检验批质量验收记录表VIP免费

管道系统防腐与绝热检验批质量验收记录表GB50243-2002080508□□080508□□080508□□单位(子单位)工程名称长沙市华健混凝土有限公司分部(子分部)工程名称验收部位施工单位湖南省轻工消防安装有限公司项目经理谢纬分包单位分包项目经理施工执行标准名称及编号施工质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录主控项目1材料的验证第10.2.1条2防腐涂料或油漆质量第10.2.2条3电加热器与防火墙2m管道第10.2.3条4冷冻水管道的绝热第10.2.4条5洁净室内管道第10.2.5条一般项目1防腐涂层质量第10.3.1条2空调设备、部件油漆或绝热第10.3.2条第10.3.3条3绝热材料厚度及平整度第10.3.4条4绝热涂料第10.3.7条5玻璃布保护层的施工第10.3.8条6管道阀门的绝热第10.3.9条7管道绝热层的施工第10.3.10条8管道防潮层的施工第10.3.11条9金属保护壳的施工第10.3.12条10机房内制冷管道色标第10.3.13条施工单位检查结果评定专业工长（施工员）施工班组长项目专业质量检查员：年月日监理（建设）单位验收结论专业监理工程师（建设单位项目专业技术负责人）：年月日说明：1.主控项目：①绝热应采用不燃或难燃材料，其材质、密度、规格与厚度应符合设计要求。②防腐涂料和油漆必须是在有效保质期限内的合格产品。③电加热器前后800㎜和穿越防火隔墙两侧2m范围内的管道及绝热层，必须使用不燃绝热材料。④输送介质温度低于周围空气露点温度的管道，当采用非闭孔性绝热材料时，隔汽层（防潮层）必须完整，且封闭良好。⑤位于洁净室内的管道绝热，不应采用易产尘的材料（玻璃纤维、短纤维矿棉等）。2.一般项目：①喷、涂油漆的漆膜应均匀、无堆积、皱纹、气泡、掺杂、混色与漏涂等缺陷。②各类空调设备、部件的油漆喷、涂不得遮盖铬牌标志和影响部件的功能使用；管道系统部件的绝热，不得影响其操作功能。③绝热材料层应密实，无裂缝、空隙等缺陷，表面应平整。④绝热涂料作绝热层时，应分层涂抹，厚度均匀，不得有气泡和漏涂等缺陷，表面固化层应光滑，牢固无缝隙。⑤玻璃布的搭接宽度应均匀，宜30～50㎜，且松紧适度。⑥管道阀门、过滤器及法兰部位的绝热结构应能单独拆卸。⑦管壳的粘贴应牢固、平整，绑扎应紧密，无松驰、断裂现象；硬质或半硬质绝热管壳的拼接缝隙，保热≯5㎜、保冷≯2㎜，用粘结构材料勾缝填满；管壳应用金属丝或难腐炽带捆扎，每节捆扎≮2道；松散或软质绝热材料应按规定的密度压缩其体积，疏密应均匀；毡类材料在管道上包扎时，搭缝处不应有空隙。⑧防潮层应紧密粘贴在绝热层上，封闭良好，不得不虚粘、气泡、裂缝等；立管的防潮层，应由管底向上敷设，环向搭接缝口朝向低端，纵向缝口位于管的侧面；卷材防潮层采用螺旋形缠绕时，搭接宽度宜为30～50㎜。⑨金属保护壳应紧贴绝热层，不得有脱壳、褶皱，接口的搭接应顺水，并有凸筋加强；采用自攻螺丝固定时，螺钉间距应匀称，不得刺破防潮层；户外金属保护壳的纵横向接缝应顺水，纵向连接应们于风管的侧面，与外墙面或层顶的交接处应加设泛水。⑩冷热源机房内制冷系统管道的外表面，应做好色标。3.检查方法采用观察、检查材料合格证与用钢丝刺入保温层、尺量和做点燃试验等；检查数量一般按其总量的10%抽查。管道系统防腐与绝热检验批质量验收记录表GB50243-2002080508□□080508□□080508□□单位(子单位)工程名称新时代广告文化园5栋消防工程分部(子分部)工程名称室外给水管网验收部位1层室外施工单位湖南省轻工消防安装有限公司项目经理谢纬分包单位分包项目经理施工执行标准名称及编号建筑工程施工质量验收规范（GB50303-2002）施工质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录主控项目1材料的验证第10.2.1条2防腐涂料或油漆质量第10.2.2条3电加热器与防火墙2m管道第10.2.3条4冷冻水管道的绝热第10.2.4条5洁净室内管道第10.2.5条一般项目1防腐涂层质量第10.3.1条2空调设备、部件油漆或绝热第10.3.2条第10.3.3条3绝热材料厚度及平整度第10.3.4条4绝热涂料第10.3.7条5玻璃布保护层的施工第10.3.8条6管道阀门的绝热第10.3.9条7管道绝热层的施工第10.3.10条8管道防潮层的施工第10.3.11条9金属保...
