西门子磁共振常规扫描流程介绍VIP免费

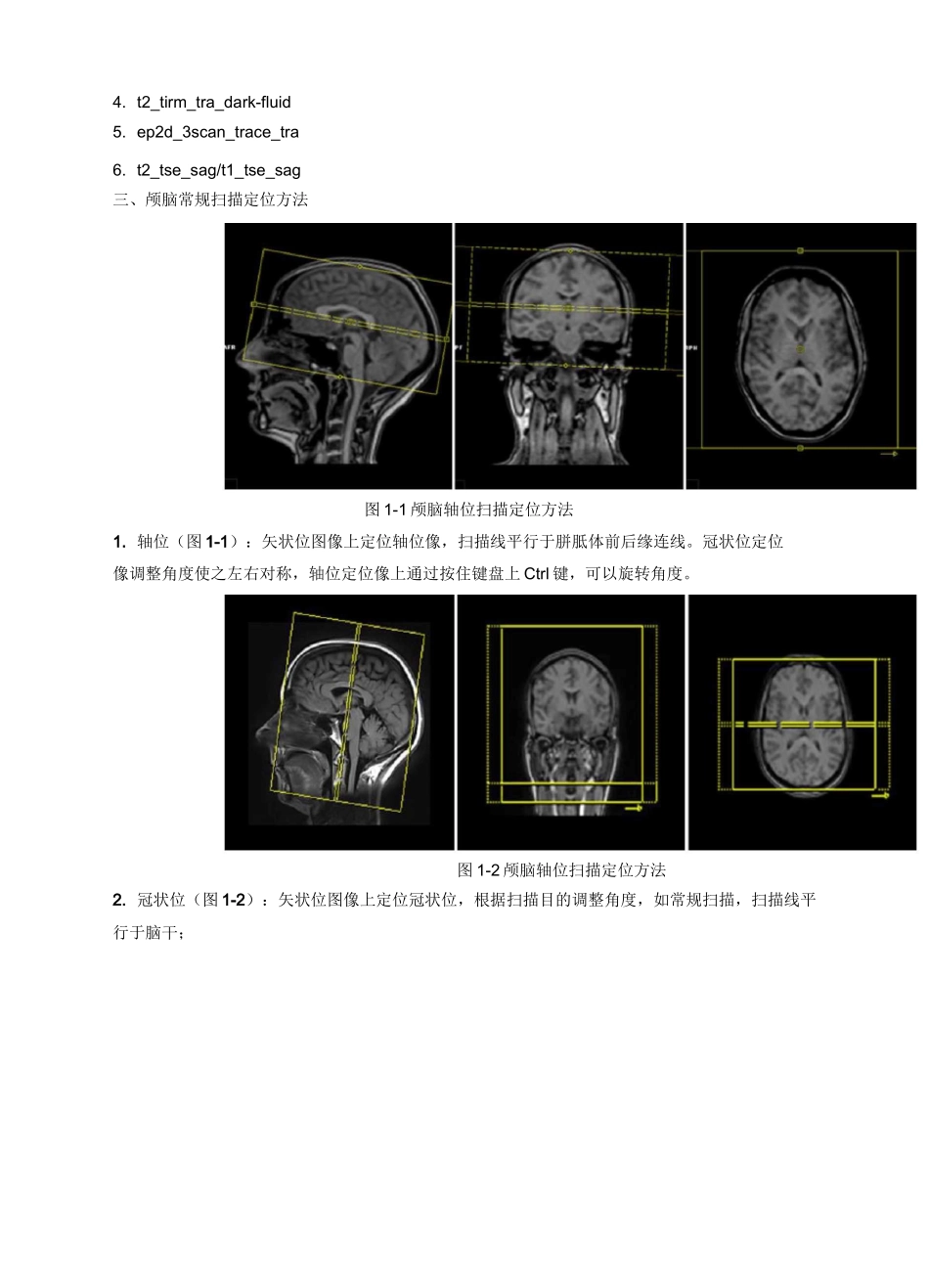

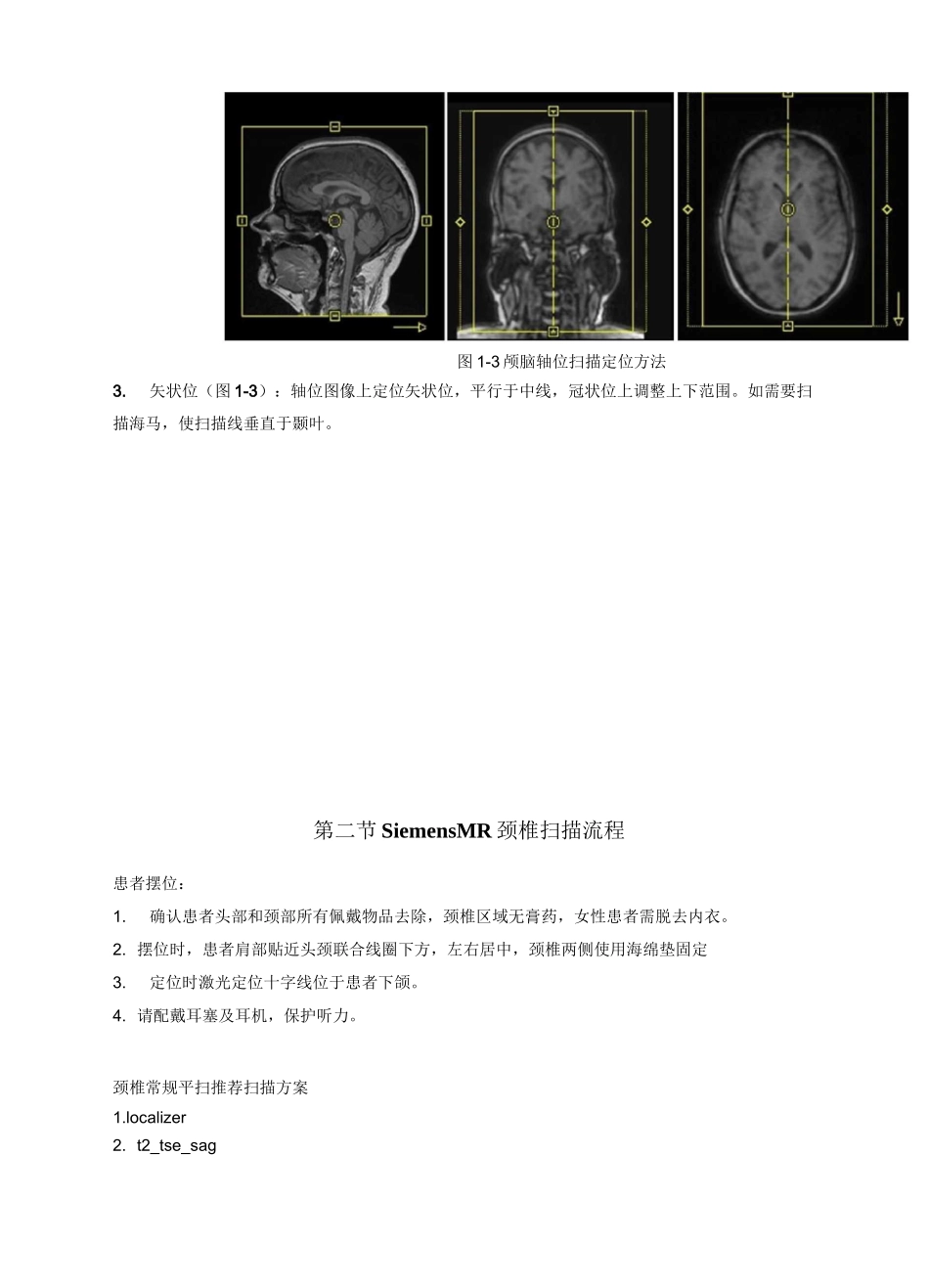

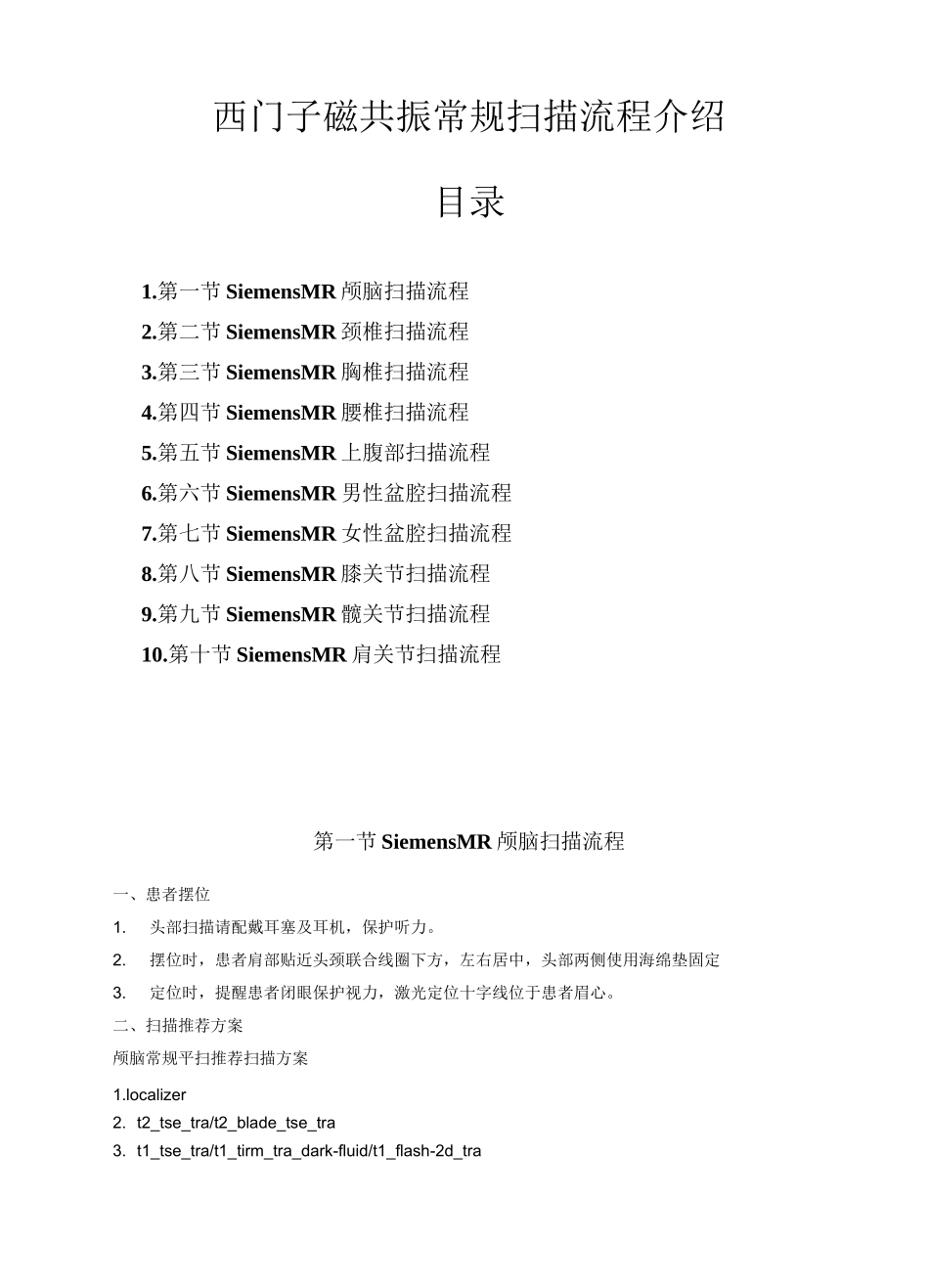

西门子磁共振常规扫描流程介绍目录1.第一节SiemensMR颅脑扫描流程2.第二节SiemensMR颈椎扫描流程3.第三节SiemensMR胸椎扫描流程4.第四节SiemensMR腰椎扫描流程5.第五节SiemensMR上腹部扫描流程6.第六节SiemensMR男性盆腔扫描流程7.第七节SiemensMR女性盆腔扫描流程8.第八节SiemensMR膝关节扫描流程9.第九节SiemensMR髋关节扫描流程10.第十节SiemensMR肩关节扫描流程第一节SiemensMR颅脑扫描流程一、患者摆位1.头部扫描请配戴耳塞及耳机，保护听力。2.摆位时，患者肩部贴近头颈联合线圈下方，左右居中，头部两侧使用海绵垫固定3.定位时，提醒患者闭眼保护视力，激光定位十字线位于患者眉心。二、扫描推荐方案颅脑常规平扫推荐扫描方案1.localizer2.t2_tse_tra/t2_blade_tse_tra3.t1_tse_tra/t1_tirm_tra_dark-fluid/t1_flash-2d_tra4.t2_tirm_tra_dark-fluid5.ep2d_3scan_trace_tra6.t2_tse_sag/t1_tse_sag三、颅脑常规扫描定位方法图1-1颅脑轴位扫描定位方法1.轴位（图1-1）：矢状位图像上定位轴位像，扫描线平行于胼胝体前后缘连线。冠状位定位像调整角度使之左右对称，轴位定位像上通过按住键盘上Ctrl键，可以旋转角度。图1-2颅脑轴位扫描定位方法2.冠状位（图1-2）：矢状位图像上定位冠状位，根据扫描目的调整角度，如常规扫描，扫描线平行于脑干；图1-3颅脑轴位扫描定位方法3.矢状位（图1-3）：轴位图像上定位矢状位，平行于中线，冠状位上调整上下范围。如需要扫描海马，使扫描线垂直于颞叶。第二节SiemensMR颈椎扫描流程患者摆位：1.确认患者头部和颈部所有佩戴物品去除，颈椎区域无膏药，女性患者需脱去内衣。2.摆位时，患者肩部贴近头颈联合线圈下方，左右居中，颈椎两侧使用海绵垫固定3.定位时激光定位十字线位于患者下颌。4.请配戴耳塞及耳机，保护听力。颈椎常规平扫推荐扫描方案1.localizer2.t2_tse_sag3.t1_tse_sag/t1_tirm_sag_dark-fluid4.t2_tirm_sag/t2_tse_dixon_sag5.t2_tse_tra/t2_me2d_tra颈椎常规扫描定位方法矢状位：矢状位图像上定位（平面内定位）时，扫描fov中心置于C3/C4椎间盘后缘。冠状位定位像调整角度使扫描层面平行于颈椎椎体或脊髓的走形，尽量保证扫描中间层在正中矢状位。横断位：横断位扫描分椎间盘扫描和连续扫描，椎间盘扫描适用于间盘突出或退行性变引起的颈椎病连续扫描适用于椎体和脊髓内病变。椎间盘扫描在扫描完成的t2_tse_sag图像上定位，每组间盘定位平行于间盘走向，中心置于椎体后缘（注意黄韧带增厚向前压迫硬膜囊时也需要按间盘扫描定位）。在椎体前方加一条饱和带减少生理性伪影。每组间盘角度及中心调整好后在t2_tse_sag图像上点右键，选择层厚或层间距。deselectall,反向选择所有层组，再点右键，选择perpendicular垂直，所有扫描层组在冠状位定位像上自动垂直于脊柱走向。连续扫描：推荐在扫描得到的t2_tirm_sag/t2_tse_dixon_sag图像上定位，确定病变的位置扫描层组需包括病变的上界和下界，中心置于病变区域椎体后缘，调整角度使扫描层组尽量垂直于病变区域脊髓走形。在椎体前方加一条饱和带减少生理性伪影。在t2_tirm_sag/t2_tse_dixon_sag图像上点右键，选择perpendicular垂直，扫描层组在冠状位定位像上自动垂直于脊柱走向。第三节SiemensMR胸椎扫描流程患者摆位：1.确认患者颈部和后背区域无膏药、无佩饰，女性患者需脱去内衣。2.摆位时，患者肩部贴近头颈联合线圈下方，左右居中，颈椎两侧使用海绵垫固定3.可以不使用头颈联合线圈前面部分。4.定位时激光定位十字线位于患者下颌（按颈椎定位）。5.请配戴耳塞及耳机，保护听力。胸椎常规平扫推荐扫描方案1.I_localizer冠状位：在扫描所得的t2矢状位上定位，确定病变的位置，以病变中心为fov中心，扫描层组平行于脊髓长轴，注意前后范围应将病灶全部包括在内，髓外病变较大时可以适当增加层数、iSOf-3IB4T耶-汀口・13=l-■!1用iiwATi'TFOSPP5JOFlVSWWC-2.II_localizer_F220mm3.t2_tse_sag4.t1_tse_sag/t1_tirm_sag_dark-fluid5.t2_tirm_sag/t2_tse_dixon_sag6.t2_tse_tra扫描胸椎定位像，在browser里同时选中颈椎和胸椎定位像，挑选所有的矢状位定位像，装载到composing...
