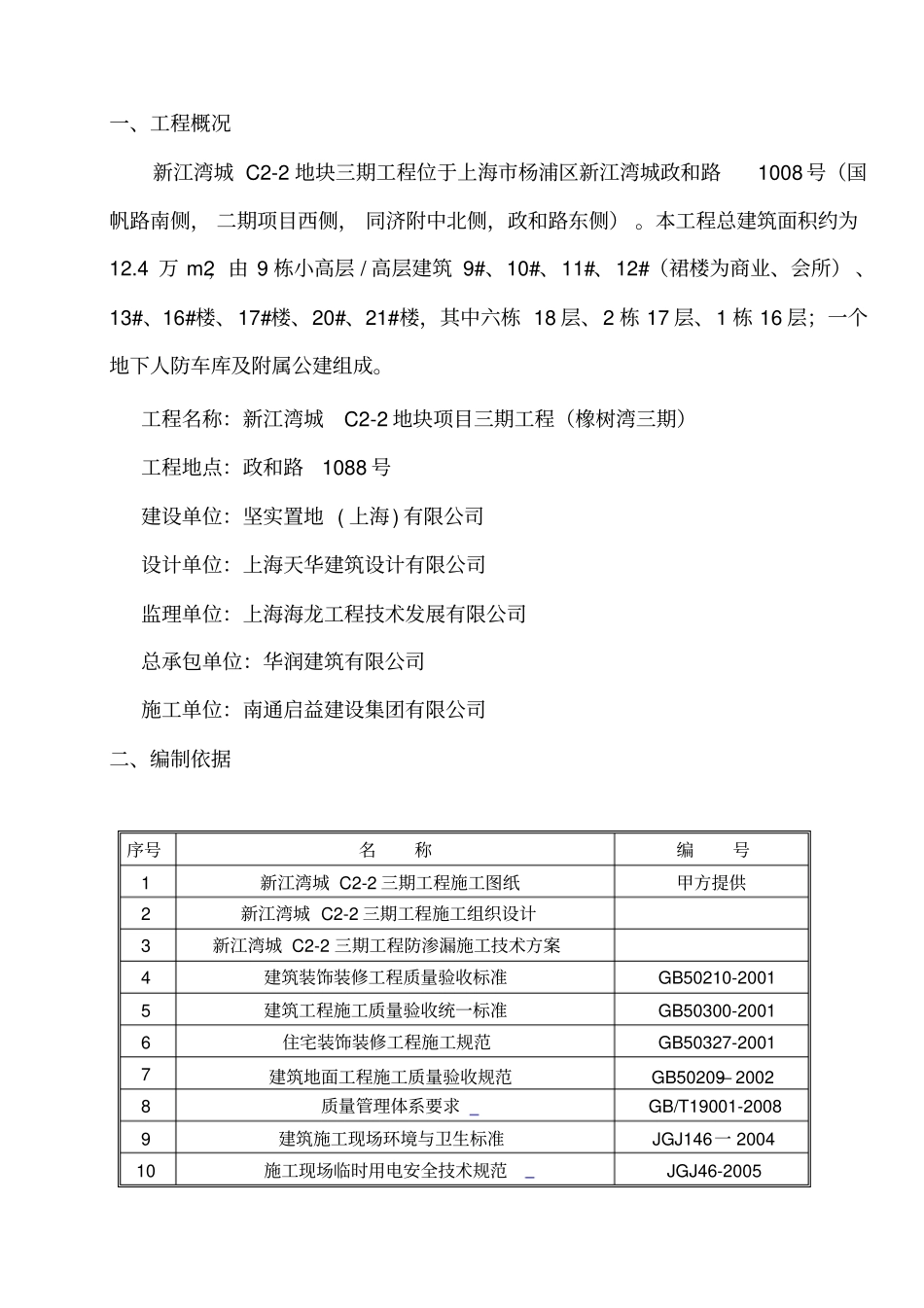

一、工程概况新江湾城C2-2地块三期工程位于上海市杨浦区新江湾城政和路1008号（国帆路南侧，二期项目西侧，同济附中北侧，政和路东侧）。本工程总建筑面积约为12.4万m2，由9栋小高层/高层建筑9#、10#、11#、12#（裙楼为商业、会所）、13#、16#楼、17#楼、20#、21#楼，其中六栋18层、2栋17层、1栋16层；一个地下人防车库及附属公建组成。工程名称：新江湾城C2-2地块项目三期工程（橡树湾三期）工程地点：政和路1088号建设单位：坚实置地(上海)有限公司设计单位：上海天华建筑设计有限公司监理单位：上海海龙工程技术发展有限公司总承包单位：华润建筑有限公司施工单位：南通启益建设集团有限公司二、编制依据序号名称编号1新江湾城C2-2三期工程施工图纸甲方提供2新江湾城C2-2三期工程施工组织设计3新江湾城C2-2三期工程防渗漏施工技术方案4建筑装饰装修工程质量验收标准GB50210-20015建筑工程施工质量验收统一标准GB50300-20016住宅装饰装修工程施工规范GB50327-20017建筑地面工程施工质量验收规范GB50209—20028质量管理体系要求GB/T19001-20089建筑施工现场环境与卫生标准JGJ146一200410施工现场临时用电安全技术规范JGJ46-2005二、厨房、卫生间管道预留洞封堵厨房、卫生间等有防水要求的楼地面工程是住宅建筑的重要组成部分，其渗漏是住宅工程的通病之一，严重影响了住宅的使用功能。其中管道预留洞封堵为防渗漏的关键工序，为保证施工质量，确保本工程厨房、卫生间等楼地面工程的渗漏得到根治，特制订本方案。1、各号楼预留洞口规格（单位：mm）9#、10#、12#楼：200*200、400*200、600*200、310*1200、310*950。11#楼：200*200、400*200、900*250、740*250。13#、16#楼：200*200、400*200、900*250、740*250。17#楼：240*240、470*270、470*470、1000*250、750*250、750*350、400*250。20#、21#楼：200*200、460*260、600*200、400*400、370*390、370*500、250*500、250*600、250*1000。2、样板引路大面积施工前，首先依据本施工方案及有关标准要求，由施工员组织进行分项(工序)样板施工，在施工部位挂牌注明工序名称、施工责任人、技术交底人、操作班长、施工日期等。可选择一户作为样板，请监理共同验收，样板末通过验收前不得进行下一步施工。施工队伍在样板施工中接受技术标准、质量标准的培训，做到统一操作程序，统一施工做法，统一质量验收标准。3、施工准备（1）施工人员准备由于本工程管道预留洞封堵涉及楼号较多，施工周期较长，洞口分部较广，涉及质量、安全等问题比较多，为了加强全面控制和管理，提早完成任务，必须进行现场的组织、协调管理工作，保证施工质量、进度能尽快完成，必须根据区各楼号进度组织专职人员进行修补工作，保质保量完成。应准备以下工种进行施工：木工、钢筋工、砼工、植筋工。因施工周期较长，需保证施工人员的稳定性。（2）技术准备要求全体人员从组织上、思想上切实做好管道预留洞封堵前的各项施工技术准备工作，认真学习相关规范和验收标准，开展安全生产知识的宣传、教育与各项技术交底，对现场施工作业人员进行技术培训，提高作业人员的技术水平和安全操作技能，掌握管道预留洞封堵施工有关要求和有关技术措施，以求全面的理解和落实管道预留洞封堵方案，确保工程质量，确保安全、文明施工，防止一切事故发生。（3）材料资源准备为确保修补施工所用材料满足施工及环保要求，除满足现场有一定的物资储备外还必须根据楼号、范围，提出所需材料，保证所需材料及时供应，对现有施工设备进行检查，确保机械运转正常，严防各种机具设备事故的发生，管道预留洞封堵所需物资、设备见下表：序号名称单位数量备注1套管机电总包按需要确定250*100木方根据现场实际需要确定318mm厚九夹板根据现场实际需要确定4电锤、电钻台4根据现场实际需要确定5微膨胀砼M3根据现场实际需要确定6植筋专用胶根据现场实际需要确定7铁锹、凿子、锤子套10根据现场实际需要确定8小型搅拌机台1根据现场实际需要确定9手提电锯套4根据现场实际需要确定10手推车部4根据现场实际需要确定11瓦刀或铁抹子套10根据现场实际需要确定12铁钉根据现场实际需要确定13角磨机台20根据...
