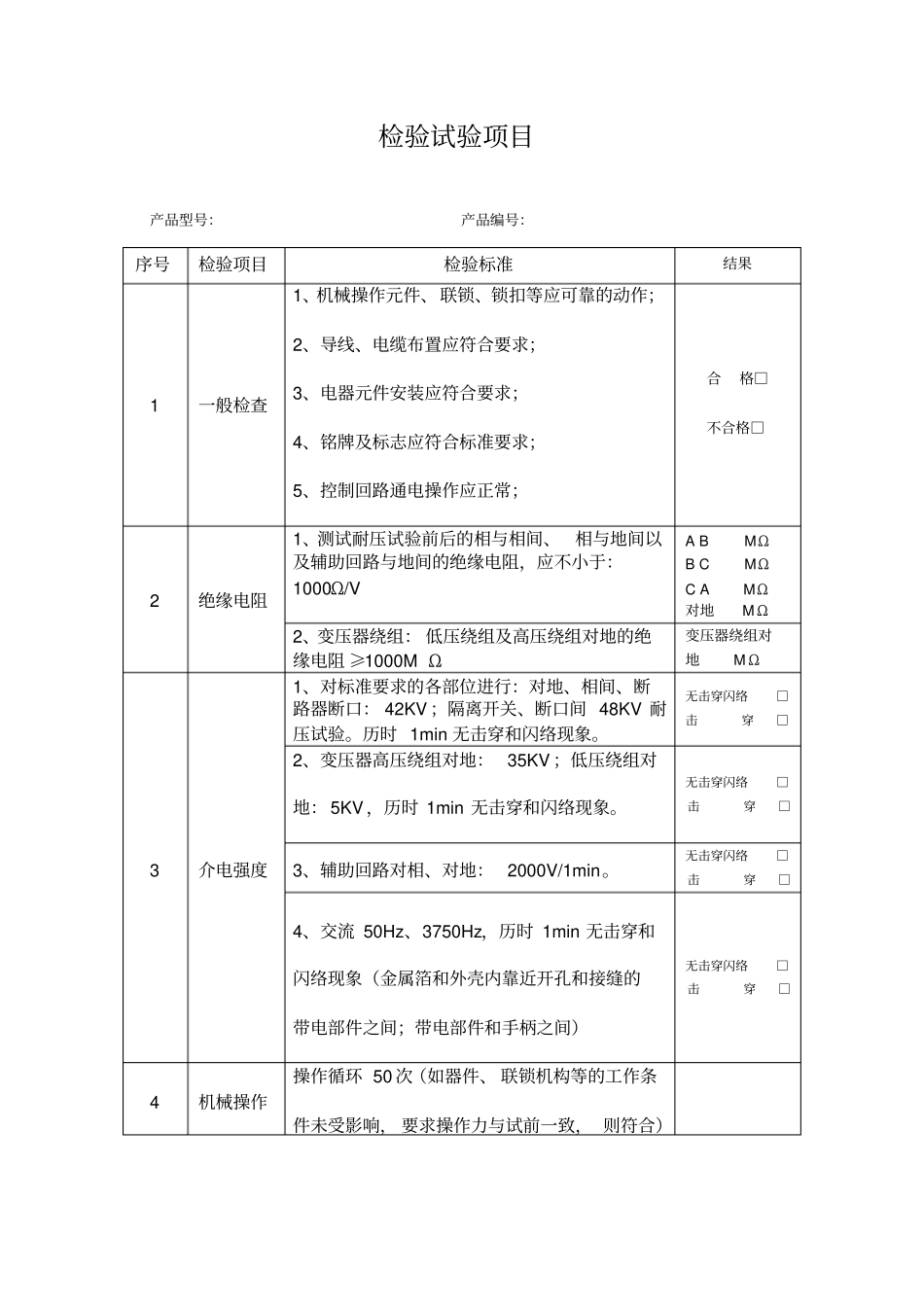

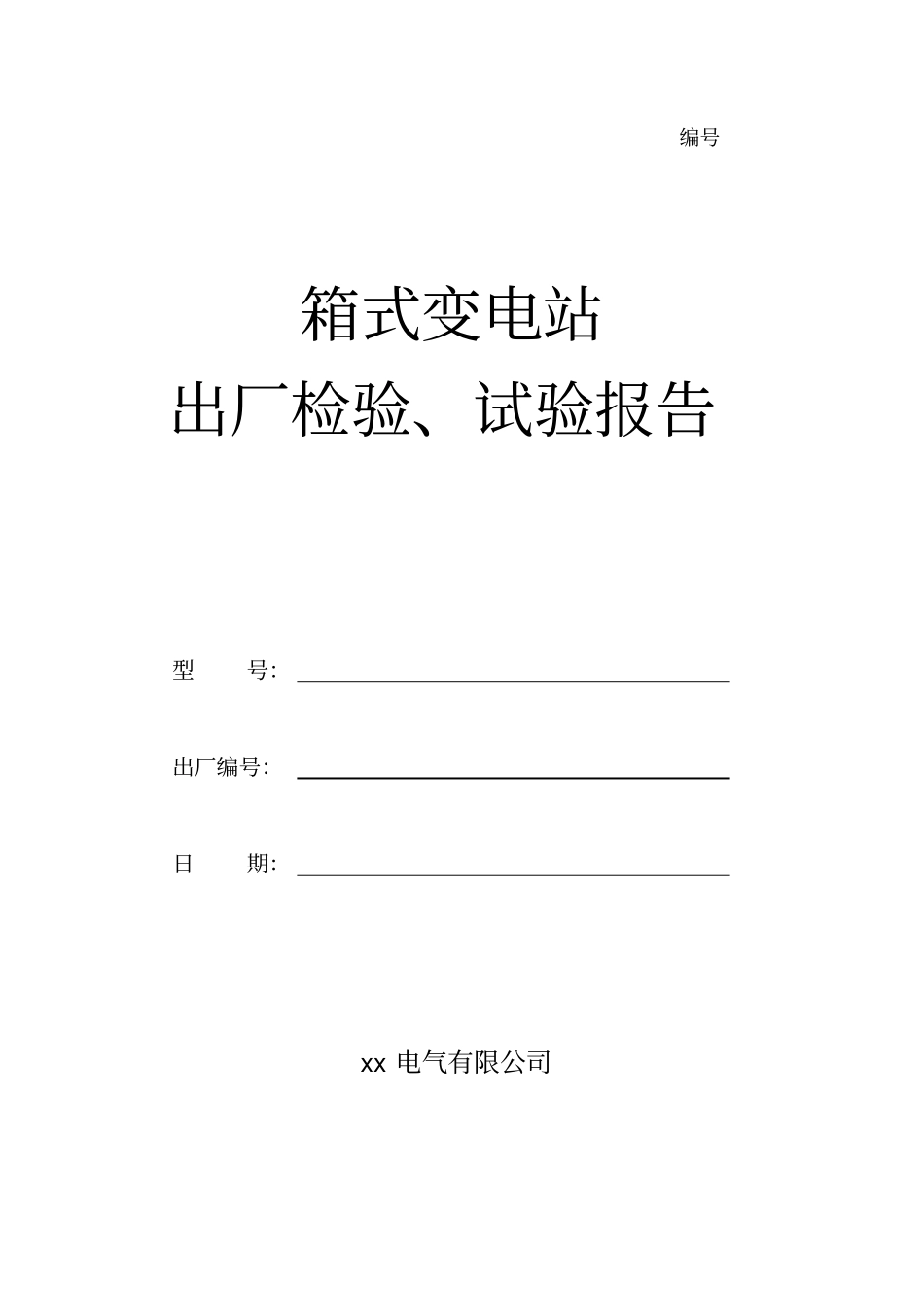

编号箱式变电站出厂检验、试验报告型号：出厂编号：日期：xx电气有限公司检验试验项目产品型号：产品编号：序号检验项目检验标准结果1一般检查1、机械操作元件、联锁、锁扣等应可靠的动作；2、导线、电缆布置应符合要求；3、电器元件安装应符合要求；4、铭牌及标志应符合标准要求；5、控制回路通电操作应正常；合格□不合格□2绝缘电阻1、测试耐压试验前后的相与相间、相与地间以及辅助回路与地间的绝缘电阻，应不小于：1000Ω/VABMΩBCMΩCAMΩ对地MΩ2、变压器绕组：低压绕组及高压绕组对地的绝缘电阻≥1000MΩ变压器绕组对地MΩ3介电强度1、对标准要求的各部位进行：对地、相间、断路器断口：42KV；隔离开关、断口间48KV耐压试验。历时1min无击穿和闪络现象。无击穿闪络□击穿□2、变压器高压绕组对地：35KV；低压绕组对地：5KV，历时1min无击穿和闪络现象。无击穿闪络□击穿□3、辅助回路对相、对地：2000V/1min。无击穿闪络□击穿□4、交流50Hz、3750Hz，历时1min无击穿和闪络现象（金属箔和外壳内靠近开孔和接缝的带电部件之间；带电部件和手柄之间）无击穿闪络□击穿□4机械操作操作循环50次（如器件、联锁机构等的工作条件未受影响，要求操作力与试前一致，则符合）序号检验项目检验标准结果5保护电路连续性1、用直观检查保护电路的连续性应可靠，设备有明显的接地保护及标志。符合□不符合□2、用抽查的办法，使用回路电阻测试仪，根据标准规定，保证保护电路有交流测量在进线保护端子和成套设备裸露导电部件的电阻，其值应≤100毫欧姆。每台抽查不少于5点。≤mmΩ6电气间隙爬电距离高压部分：电气间隙≥120mm；爬电距离≥140mm电气间隙mm爬电距离mm低压部分：电气间隙≥20mm；爬电距离≥20mm电气间隙mm爬电距离mm7防护等级IP23（用直径为12.5mm的试针对外壳间隙进行试验，应不能插入与垂直600范围以内的淋水无有害影响）通过□不通过□结论：该产品经检验、试验电力行业DL/T537-2002标准准予出厂。检验员：审核：检验部门：（章）
