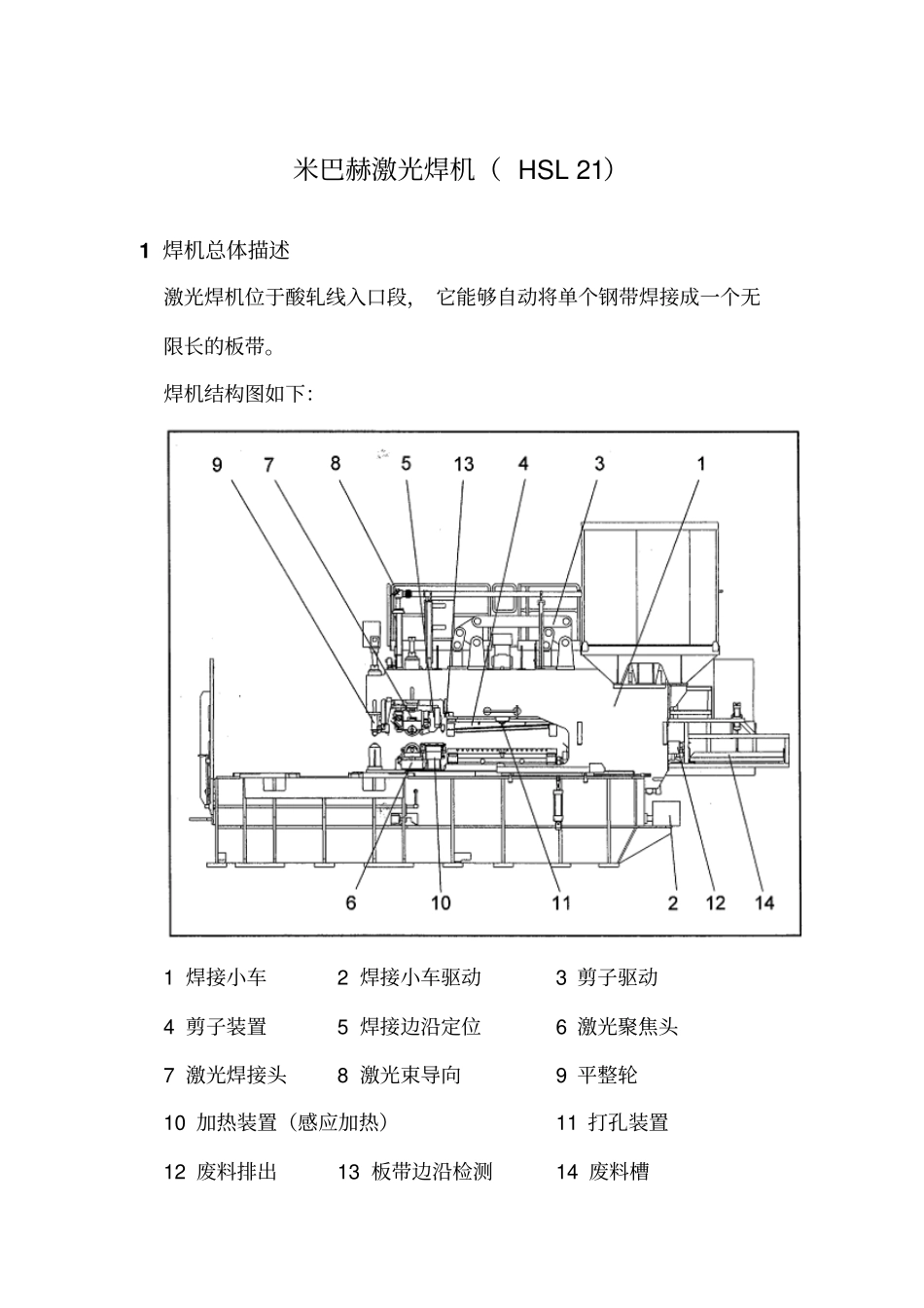

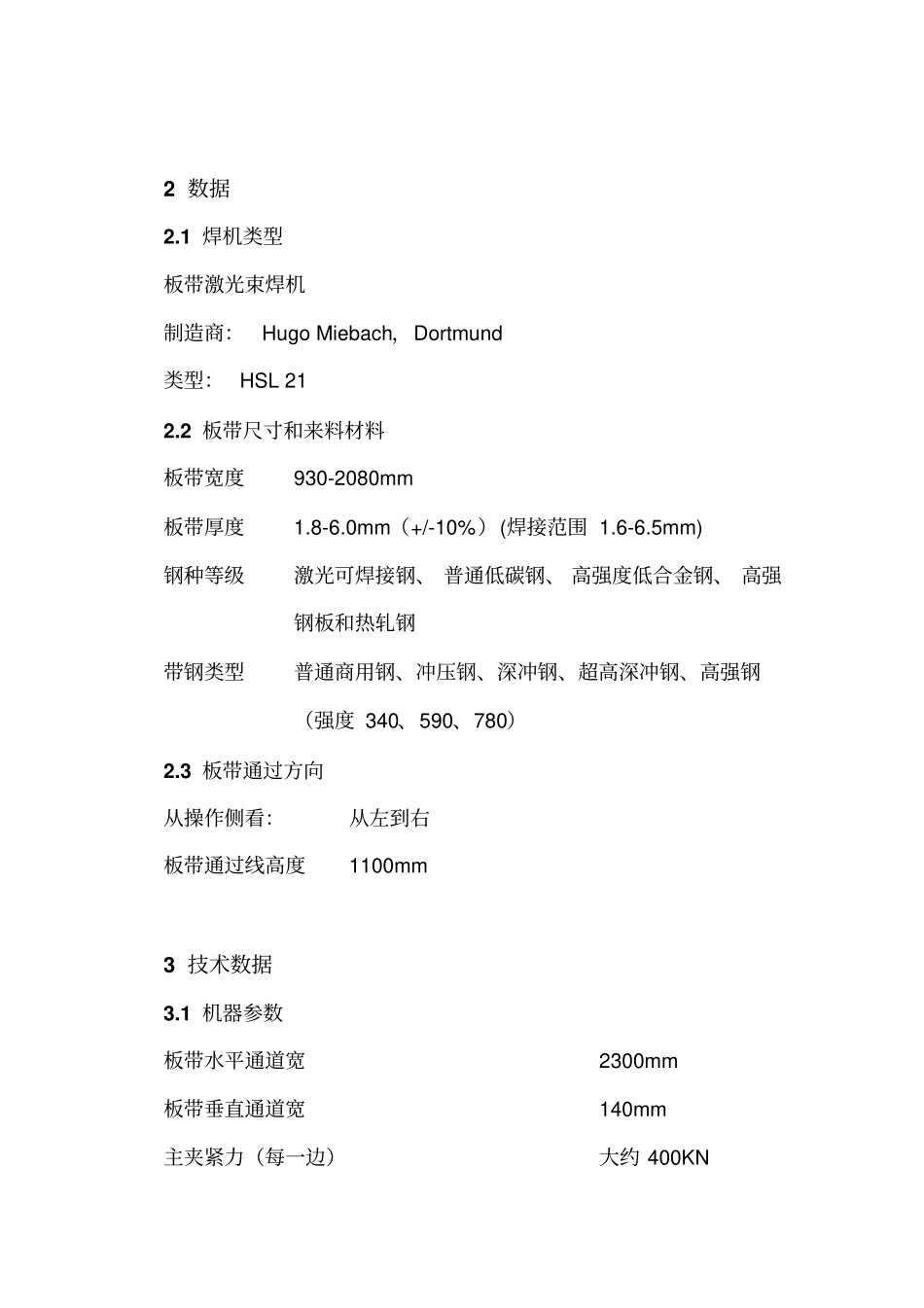

米巴赫激光焊机（HSL21）1焊机总体描述激光焊机位于酸轧线入口段，它能够自动将单个钢带焊接成一个无限长的板带。焊机结构图如下：1焊接小车2焊接小车驱动3剪子驱动4剪子装置5焊接边沿定位6激光聚焦头7激光焊接头8激光束导向9平整轮10加热装置（感应加热）11打孔装置12废料排出13板带边沿检测14废料槽2数据2.1焊机类型板带激光束焊机制造商：HugoMiebach，Dortmund类型：HSL212.2板带尺寸和来料材料板带宽度930-2080mm板带厚度1.8-6.0mm（+/-10%）(焊接范围1.6-6.5mm)钢种等级激光可焊接钢、普通低碳钢、高强度低合金钢、高强钢板和热轧钢带钢类型普通商用钢、冲压钢、深冲钢、超高深冲钢、高强钢（强度340、590、780）2.3板带通过方向从操作侧看：从左到右板带通过线高度1100mm3技术数据3.1机器参数板带水平通道宽2300mm板带垂直通道宽140mm主夹紧力（每一边）大约400KN先导头夹紧力大约40KN双切剪和打孔机剪切力大约800KN剪刀之间的距离140mm打孔机冲头直径14mm板带中心线上冲孔距焊缝的距离100mm焊缝平整力50KN焊接小车速度（无级可调）1m/min.到12m/min.焊接和平整后超厚量0%尺寸焊机尺寸（依据图纸），不含开关柜和液压装置长度（线上）：大约10000mm宽度：大约18800mm高度：大约4300mm（板带通过线以上高度）3.2总重包括所有的附属设备在内总重：大约220吨焊机在运输时要拆卸成几个部分最大单体重量：大约87吨3.32CO激光源涡轮轴承无油润滑输出激光功率12KW波长10.6m功率稳定性（长期）2%激光束长度（固定）大约7100mm3.4液压站1个三相电机带有泵（加一个备用）90KW/380V,1500RPM压力水平Max.18MPa；260l/min1个油箱标准1500l油粘度（动力粘度）ISO，VG46依据DIN51562cStmm.sec/240℃时46cSt推荐用油HLP46依据DIN51524，第二部分（矿物油）NAS61个油液循环泵（加一个备用）Max.1MPa，140l/min用于过滤和油水冷却器5.5KW电机1个加热装置8KW作为冷却介质的水最大入口温度35℃最大出口温度45℃水量大约15hm/3压力2bar（开式循环）冷却水（工业用水）4公用介质4.1气动和气体冲刷焊机上装载的阀组气体压力5到7bar压缩气体质量等级3（参照ISO8573-1）4.2激光气体纯净度2CO99.995%He99.996%2N99.996%惰性气体（焊接区域保护气）He99.996%4.3供电电气数据主电源电压380V，50Hz，3相带有最大偏差为%10主电源功率110kVA用于激光冷却400kVA用于附属装置照明供电220V/50Hz，1.5kW不间断电源（用于PLC、HMI和QCDS）220V/50Hz，Max5KVA米巴赫内部电磁阀24VDC；220VAC接近开关/光电管24VDC5消耗品5.1矿物油2000升依据规定进行更换和再补充5.2冷却水5.2.1液压和水冷用冷却水水用量大约15hm/3温度：入口最大35℃压力2bar（开式循环）冷却水（工业用水）5.2.2预加热和后加热的冷却（闭式循环）脱盐水、去离子水或蒸馏水，150升5.2.3激光发生器的冷却水闭式循环：操作中没有冷却液的消耗。当导电率超过200cmS/时，整个水量就要改变。供应水量：1000升发生器对水的要求：脱盐水、去离子水或蒸馏水导电率大约20-30cmS/5.3气动压缩空气（不连续）大约36hNm/35.4气体He48Nl/h连续2N10Nl/h连续2CO2Nl/h连续保护气He大约70Nl/min仅在焊接过程中用用于冲刷的气体（2N）消耗大约135Nl/min6设备的说明6.1.1激光焊机HSL21，提供者：米巴赫本激光焊机将完全由米巴赫提供主要设备如下：1.带有精密导轨的框架2.滚珠丝杠驱动的C型焊接小车，可以无级调速，包括：-激光先导焊接系统（LPS），包括：焊缝和带钢边沿导向的上辊和下辊液压缸，导向内置式激光焊接头（水冷和高度自动调整），带有反射铜镜和聚焦铜镜基于不同带钢厚度的动态高度调整（两边高度都可调）-上下焊接区域的保护气体（He）-C型小车内部的防尘柜，由防护罩保护，底部有小气流-长度优化、稳定的密封式激光束导向，带有水冷铜镜和铝保护管内部的保护系统（空气干燥系统）-激光电气柜，带有可控式无线电频率发生器(两边都有),安装于框架上-高频感应加热装置，用于带钢边沿的预加热和后加热，包括：-高频转换器-带有感应线圈、合适的变压器、电容振荡回路和水冷的加热单元-高精密度的双切剪，便于激光焊接。剪刃安装在剪盒内便于快速更换。双切剪...
