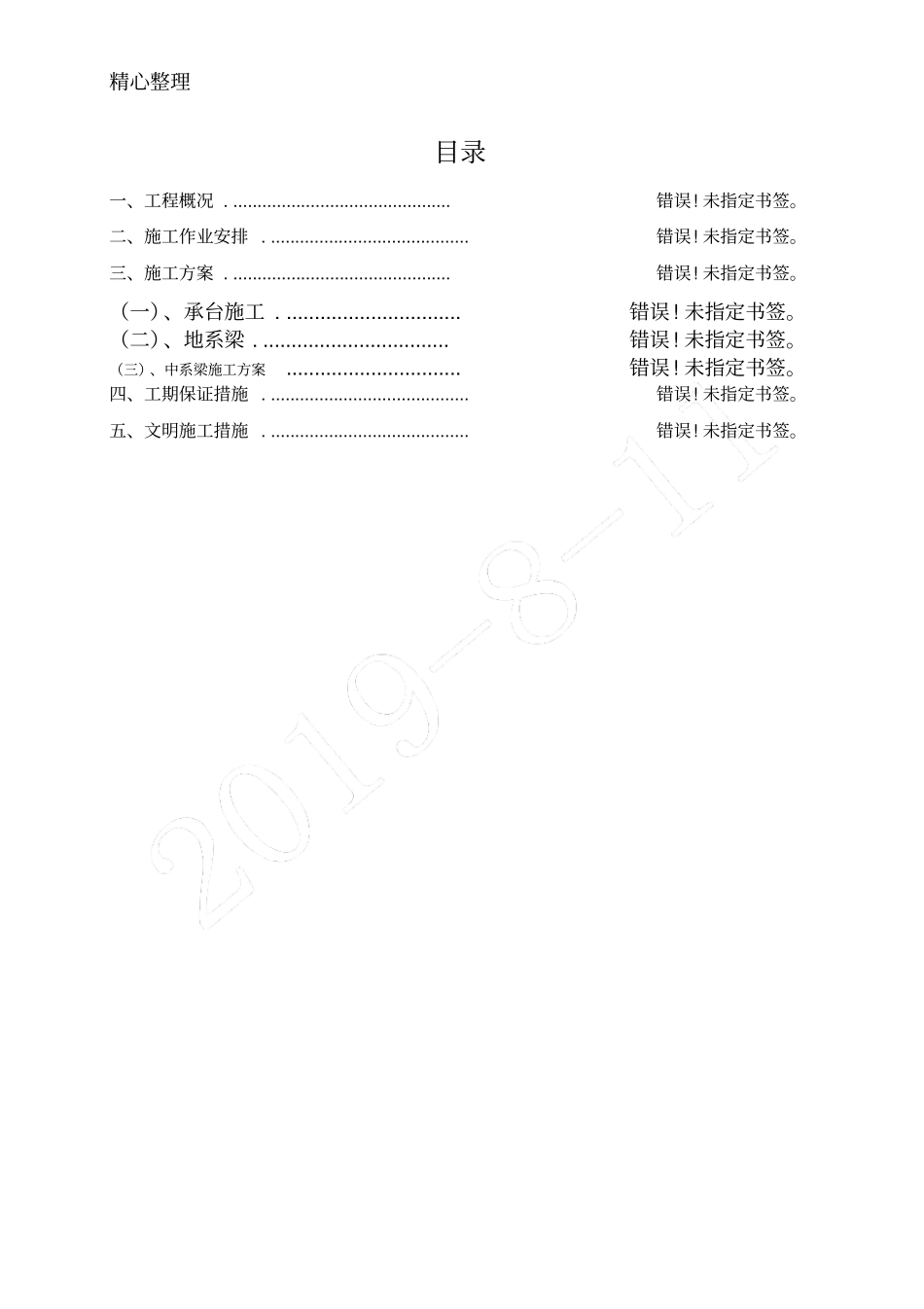

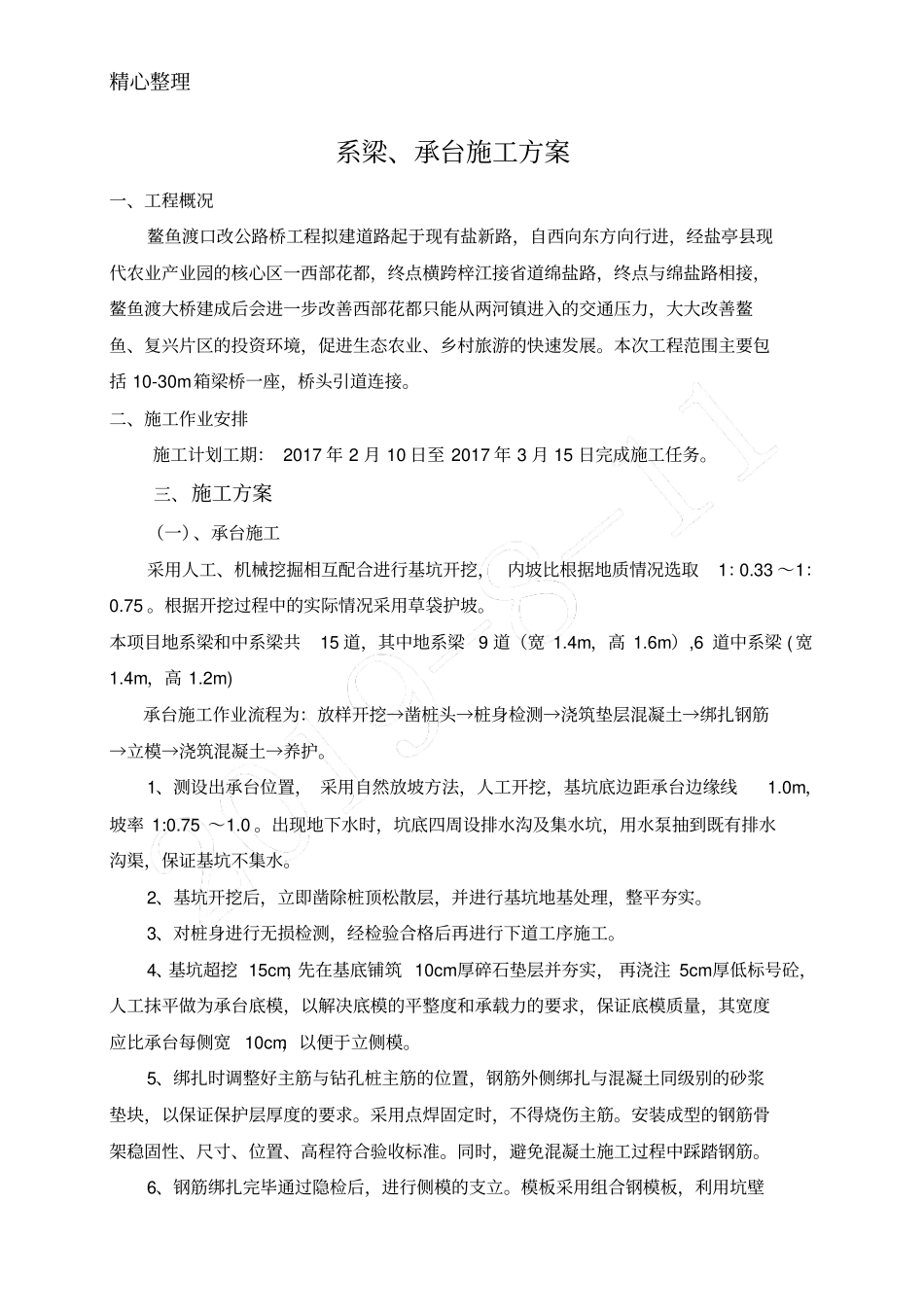

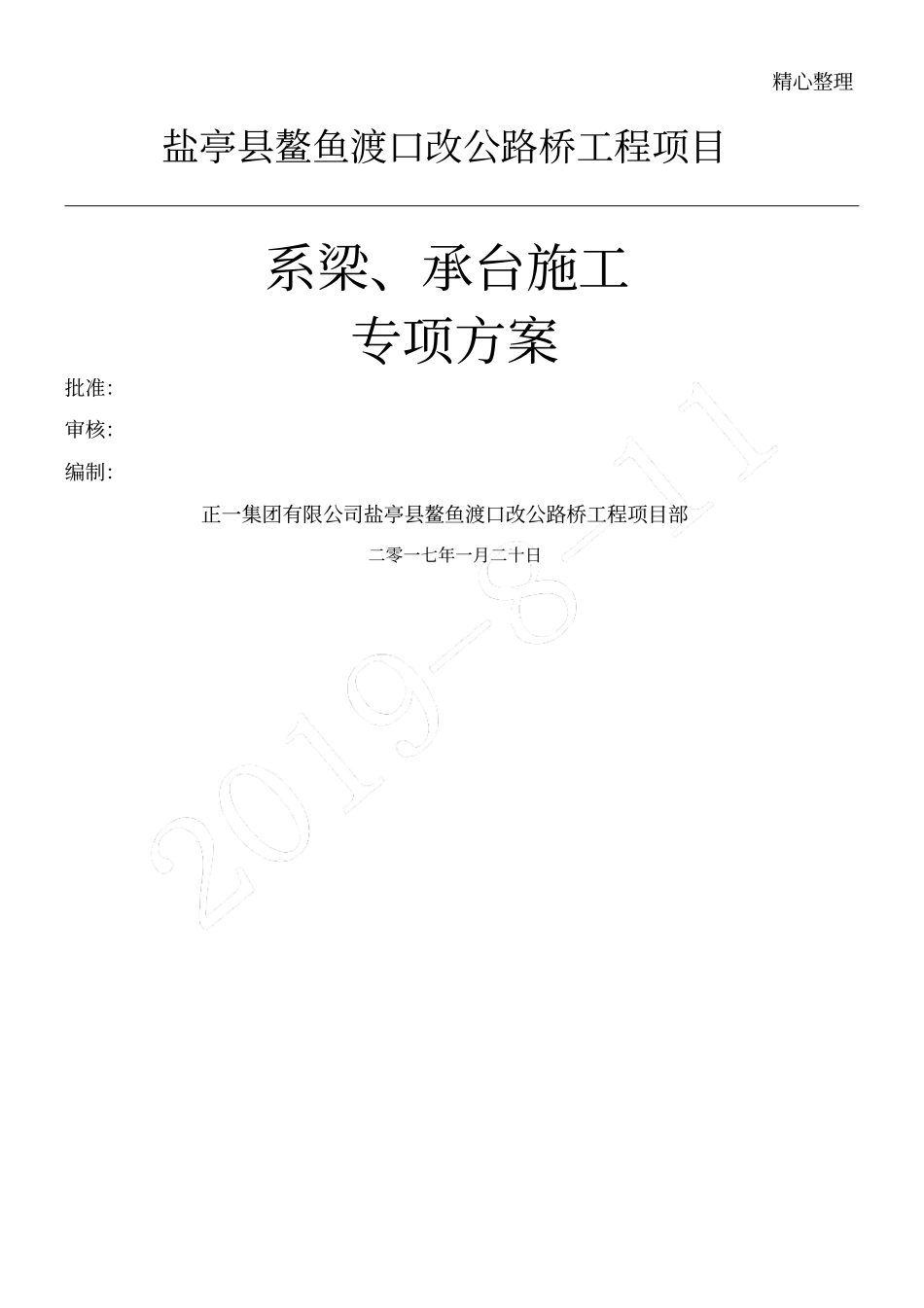

精心整理盐亭县鳌鱼渡口改公路桥工程项目系梁、承台施工专项方案批准：审核：编制：正一集团有限公司盐亭县鳌鱼渡口改公路桥工程项目部二零一七年一月二十日精心整理目录一、工程概况..............................................错误!未指定书签。二、施工作业安排..........................................错误!未指定书签。三、施工方案..............................................错误!未指定书签。（一）、承台施工................................错误!未指定书签。（二）、地系梁..................................错误!未指定书签。（三）、中系梁施工方案...............................错误!未指定书签。四、工期保证措施..........................................错误!未指定书签。五、文明施工措施..........................................错误!未指定书签。精心整理系梁、承台施工方案一、工程概况鳌鱼渡口改公路桥工程拟建道路起于现有盐新路，自西向东方向行进，经盐亭县现代农业产业园的核心区一西部花都，终点横跨梓江接省道绵盐路，终点与绵盐路相接，鳌鱼渡大桥建成后会进一步改善西部花都只能从两河镇进入的交通压力，大大改善鳌鱼、复兴片区的投资环境，促进生态农业、乡村旅游的快速发展。本次工程范围主要包括10-30m箱梁桥一座，桥头引道连接。二、施工作业安排施工计划工期：2017年2月10日至2017年3月15日完成施工任务。三、施工方案（一）、承台施工采用人工、机械挖掘相互配合进行基坑开挖，内坡比根据地质情况选取1：0.33～1：0.75。根据开挖过程中的实际情况采用草袋护坡。本项目地系梁和中系梁共15道，其中地系梁9道（宽1.4m，高1.6m）,6道中系梁(宽1.4m，高1.2m)承台施工作业流程为：放样开挖→凿桩头→桩身检测→浇筑垫层混凝土→绑扎钢筋→立模→浇筑混凝土→养护。1、测设出承台位置，采用自然放坡方法，人工开挖，基坑底边距承台边缘线1.0m，坡率1:0.75～1.0。出现地下水时，坑底四周设排水沟及集水坑，用水泵抽到既有排水沟渠，保证基坑不集水。2、基坑开挖后，立即凿除桩顶松散层，并进行基坑地基处理，整平夯实。3、对桩身进行无损检测，经检验合格后再进行下道工序施工。4、基坑超挖15cm，先在基底铺筑10cm厚碎石垫层并夯实，再浇注5cm厚低标号砼，人工抹平做为承台底模，以解决底模的平整度和承载力的要求，保证底模质量，其宽度应比承台每侧宽10cm，以便于立侧模。5、绑扎时调整好主筋与钻孔桩主筋的位置，钢筋外侧绑扎与混凝土同级别的砂浆垫块，以保证保护层厚度的要求。采用点焊固定时，不得烧伤主筋。安装成型的钢筋骨架稳固性、尺寸、位置、高程符合验收标准。同时，避免混凝土施工过程中踩踏钢筋。6、钢筋绑扎完毕通过隐检后，进行侧模的支立。模板采用组合钢模板，利用坑壁精心整理进行支撑、固定。要保证模板平顺，严密不漏浆，模板表面涂刷脱模剂。7、灌筑混凝土：模板安装检验合格后，进行混凝土浇筑。混凝土分层浇筑，每层控制在30cm左右，连续作业一次完成。采用插入式振捣器振捣。8、混凝土终凝后，及时覆盖养护。承台拆模后，四周基坑用原土分层夯填密实。9、承台混凝土在无水条件下浇筑，按地质、地下水位和水深条件，采用防排水措施。10、具体施工方法、施工工艺见下页承台施工示意图及施工工艺流程图。承台工艺流程图承台施工示意图（2）承台开挖：承台开挖主要采用长臂挖掘机，至基坑底部时需要人工清底。首次开挖深度不大于2m，开挖出的弃土不应在及坑边堆载，应及时弃运及测量放样承台开挖基坑防护挖方验收凿桩头、桩身检测混凝土垫层施工基坑底清理专业监理工程师检查签认绑扎承（加）台钢筋浇筑承台混凝土拆模混凝土质量检查、验收混凝土养护承台模板支立专业检查自检、互检制作混凝土试件选定最佳配合比专业监理工程师检查签认养护、等强凿毛处理精心整理清理，远离承台基坑周边不小于5m。（3）钢筋制安：承台基础内的钢筋根据设计要求在钢筋加工场制作，运至基坑内按照钢筋构造图进行安装，经监理工程师的复核后进入下道工序。（4）模板的制作及安装：承台模板支撑方式为外加固，支撑点放置在基...
