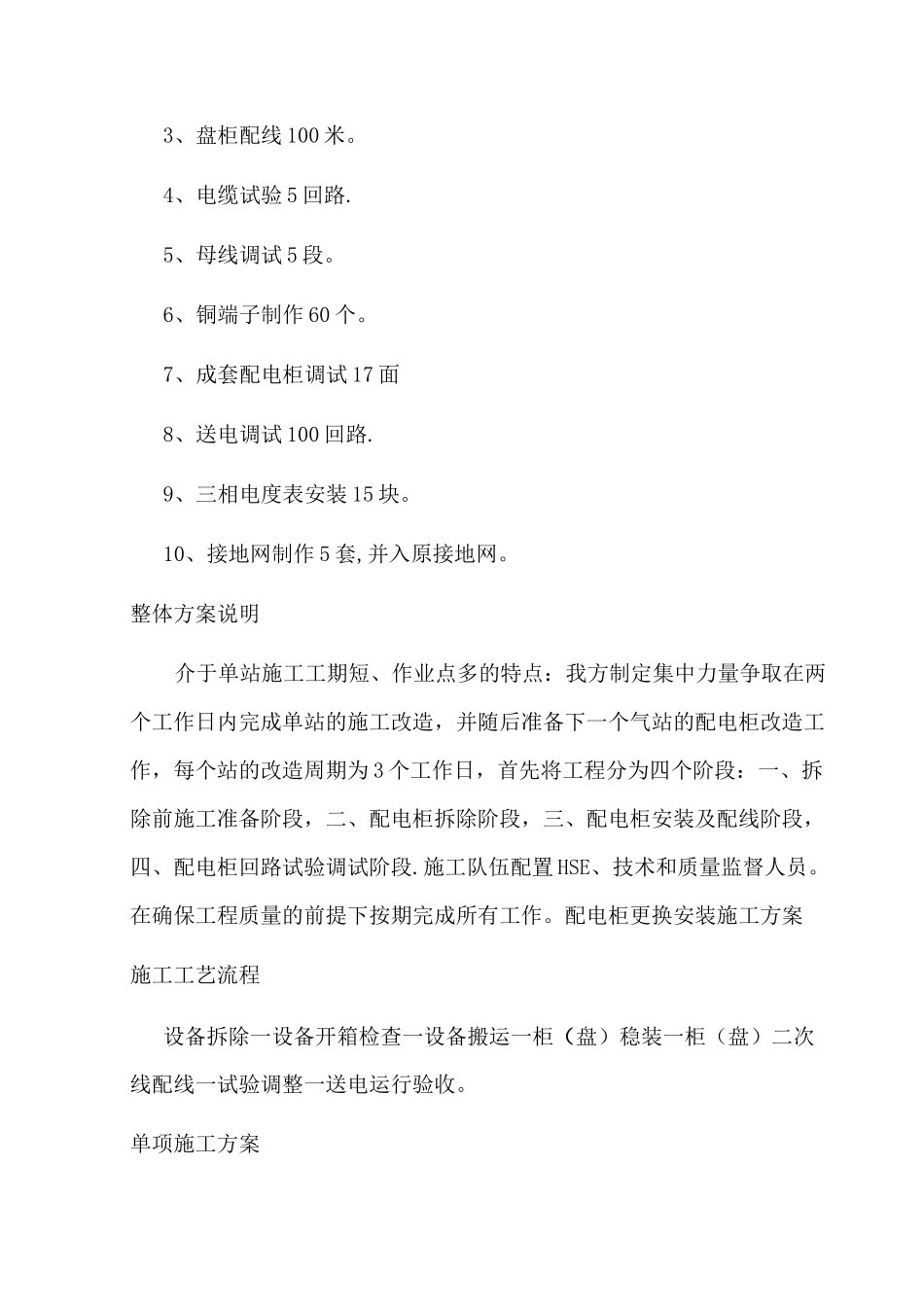

XXX低压配电柜更换施工方案编制人：审核人:审批人：Xxxxxxxx二零一九年三月三日目录1.1.工程概况21。1。1。工程名称21.1。2。建设地点21.1。3。建设单位21.1.4.工程概述21.2。施工方案31.2。1.整体施工方案31。2。2.整体方案说明31。2。3.单项施工方案41.3.技术力量及人员配置61.4。安全施工方案91.1.工程概况工程名称XXX低压配电柜更换施工方案建设地点Xxx建设单位xxx工程建设项目部开竣工时间：2019年3月3日—2019年3月30日工程概述1、XXX2#、4#、6#、11#、13#站的低压配电系统属于老式配电柜，而且电气元件老化，对值班操作人员不安全,容易发生触电事故。2、由于负荷增大，电容补偿柜容量不足，经常受到当地电力部门的停电或罚款处理。3、由于设备老化，配电柜柜门不能关严，开关拒动等问题经常出现，严重影响到安全生产。为保障站内安全正常用电，需对2#、4#、6#、11#、13#站的老式配电柜进行更换.1.2.施工方案整体施工方案本工程的施工内容主要包括：1、维修配电柜17面。进线柜5面，出线柜10面、电容补偿柜2面。2、低压无功补偿装置调试2组.3、盘柜配线100米。4、电缆试验5回路.5、母线调试5段。6、铜端子制作60个。7、成套配电柜调试17面8、送电调试100回路.9、三相电度表安装15块。10、接地网制作5套,并入原接地网。整体方案说明介于单站施工工期短、作业点多的特点：我方制定集中力量争取在两个工作日内完成单站的施工改造，并随后准备下一个气站的配电柜改造工作，每个站的改造周期为3个工作日，首先将工程分为四个阶段：一、拆除前施工准备阶段，二、配电柜拆除阶段，三、配电柜安装及配线阶段，四、配电柜回路试验调试阶段.施工队伍配置HSE、技术和质量监督人员。在确保工程质量的前提下按期完成所有工作。配电柜更换安装施工方案施工工艺流程设备拆除一设备开箱检查一设备搬运一柜（盘）稳装一柜（盘）二次线配线一试验调整一送电运行验收。单项施工方案1。2。3.1．拆除前施工准备阶段流程1、检查施工所需要的工具及材料是否齐全2、联系总负责人员及场站人员，做好施工工作的配合及问题解决3、运送新配电柜到达现场并检查配电柜是否完好,线路是否正确，并做好防雨措施4、记录标记原配电柜及线路的柜号和线号标记5、设置防护及确保安全措施（在地板上敷橡胶以免在配电柜移动过程中损坏地板，设置防护隔离带以免误伤他人，我方人员设专人防护并做好防火、防触电、防扎上的防护工作）.1.2.3.2．配电柜拆除阶段1、断电后拆除生活用点并接到临时配电柜2、拆除配电柜底部固定部分3、电工检查接线端子及电缆接头是否需要更换4、利用撬杠抬高配电柜，使配电柜坐落在准备的滑杠上来移动配电柜，出门时门前垫枕木使室内与室外同一高度，并移动配电柜到室外（3、4同时进行）.1。2.3。3．配电柜安装及配线阶段1、移动配电柜到室内并就位2、校正配电柜的水平及垂直度，保证误差不超过允许误差3、固定新装配电柜4、按照拆除之前的记录连接回路接线并进行回路、线路标记5、完成各个配电柜的接地工作，并检查检验6、检查配电柜接线及接地是否完好1。2。3.4．配电柜通电调试及交付使用1、对每个回路进行通电调试并试运2、无问题将交付甲方使用1。2。3。5、施工时间进度安排■单站施工共需3个工作日,准确停电时间根据建设单位调度批示为准，进度安排拟定如下表:单站检修安装需要时间详细表2#站工作安排需要时间施工人员到场并运送配电柜到场并准备1天拆除3面配电柜5小时安装接接线3面配电柜（包括铜鼻拆除安装）7小时接地焊接检查检验及通电调试1天■总体施工进度安排如下表：总体工期进度安排准备工作拆除安装后续工作整体验收2#站7月9日7月10日7月11日4#站7月12日7月13日7月14日6#站7月15日7月16日7月17日11#站7月18、19日7月20日7月21日7月25、2613#站7月22日7月23日7月24日日1.3.技术力量及人员配置1.3.1人员配置1、由于受施工空间限制,我方配备现场技术负责1人、电工2人、辅助工2人.具体人员职责及安排如下：■人员职责安排人员计划表序号人员类别人员数量备注1现场负责1负责现场记录及安全施工管理2电工2负责配电柜拆除安装接线工作3辅助工2配合技术工完成配电柜的拆除及安装■施工...
