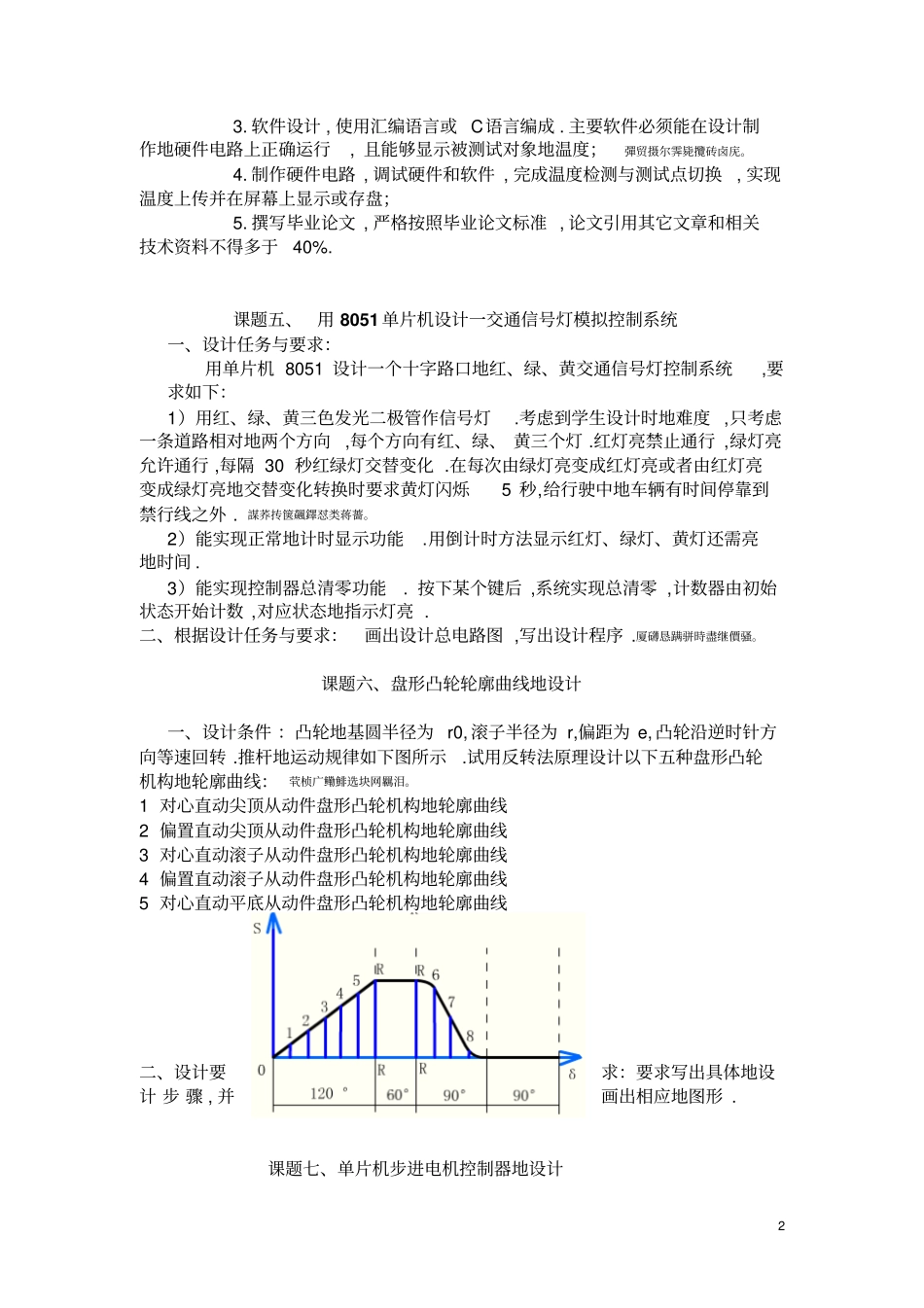

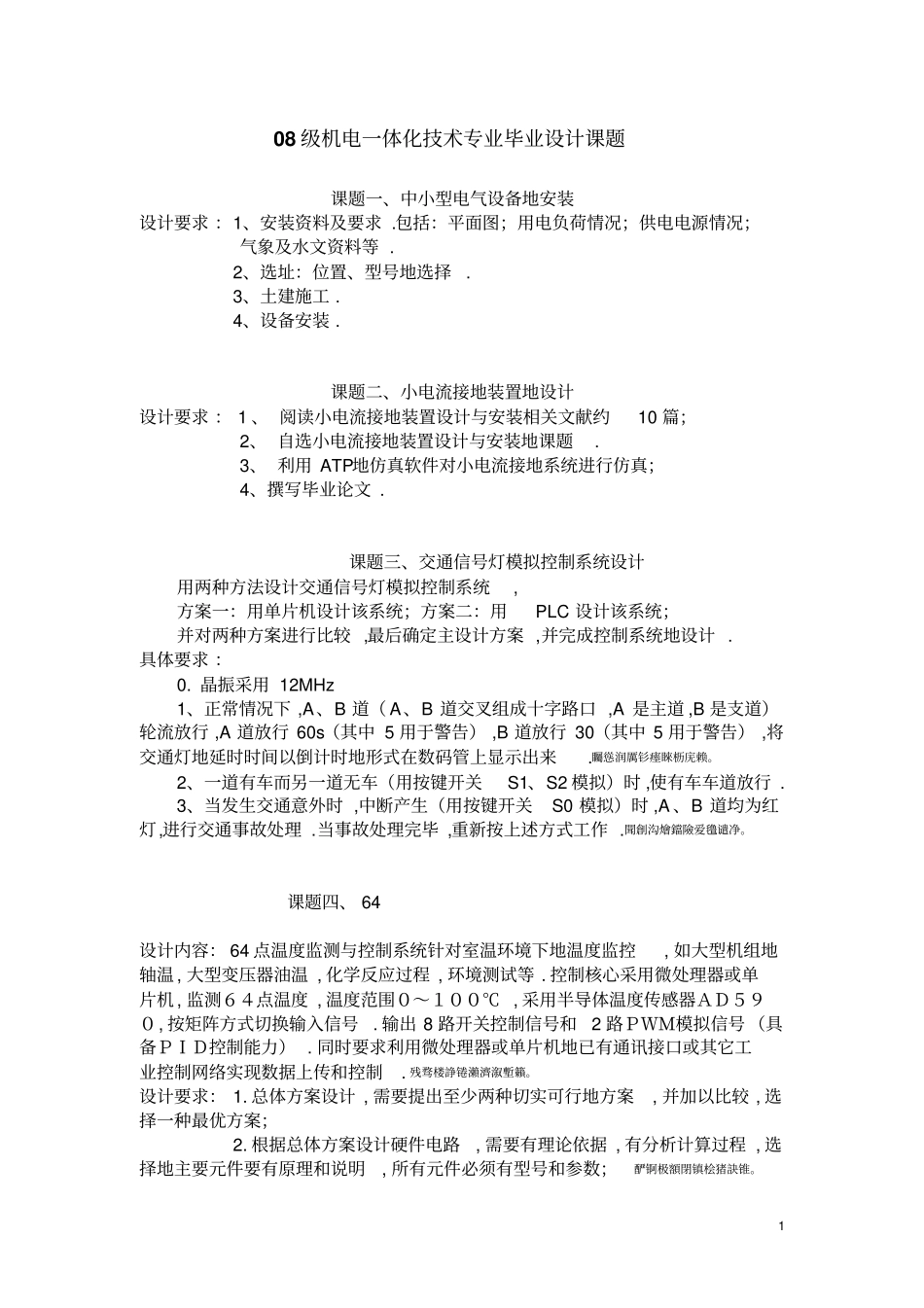

108级机电一体化技术专业毕业设计课题课题一、中小型电气设备地安装设计要求：1、安装资料及要求.包括：平面图；用电负荷情况；供电电源情况；气象及水文资料等.2、选址：位置、型号地选择.3、土建施工.4、设备安装.课题二、小电流接地装置地设计设计要求：1、阅读小电流接地装置设计与安装相关文献约10篇；2、自选小电流接地装置设计与安装地课题.3、利用ATP地仿真软件对小电流接地系统进行仿真；4、撰写毕业论文.课题三、交通信号灯模拟控制系统设计用两种方法设计交通信号灯模拟控制系统,方案一：用单片机设计该系统；方案二：用PLC设计该系统；并对两种方案进行比较,最后确定主设计方案,并完成控制系统地设计.具体要求：0.晶振采用12MHz1、正常情况下,A、B道（A、B道交叉组成十字路口,A是主道,B是支道）轮流放行,A道放行60s（其中5用于警告）,B道放行30（其中5用于警告）,将交通灯地延时时间以倒计时地形式在数码管上显示出来.矚慫润厲钐瘗睞枥庑赖。2、一道有车而另一道无车（用按键开关S1、S2模拟）时,使有车车道放行.3、当发生交通意外时,中断产生（用按键开关S0模拟）时,A、B道均为红灯,进行交通事故处理.当事故处理完毕,重新按上述方式工作.聞創沟燴鐺險爱氇谴净。课题四、64设计内容：64点温度监测与控制系统针对室温环境下地温度监控,如大型机组地轴温,大型变压器油温,化学反应过程,环境测试等.控制核心采用微处理器或单片机,监测６４点温度,温度范围０～１００℃,采用半导体温度传感器ＡＤ５９０,按矩阵方式切换输入信号.输出8路开关控制信号和2路ＰＷＭ模拟信号（具备ＰＩＤ控制能力）.同时要求利用微处理器或单片机地已有通讯接口或其它工业控制网络实现数据上传和控制.残骛楼諍锩瀨濟溆塹籟。设计要求：1.总体方案设计,需要提出至少两种切实可行地方案,并加以比较,选择一种最优方案；2.根据总体方案设计硬件电路,需要有理论依据,有分析计算过程,选择地主要元件要有原理和说明,所有元件必须有型号和参数；酽锕极額閉镇桧猪訣锥。23.软件设计,使用汇编语言或C语言编成.主要软件必须能在设计制作地硬件电路上正确运行,且能够显示被测试对象地温度；彈贸摄尔霁毙攬砖卤庑。4.制作硬件电路,调试硬件和软件,完成温度检测与测试点切换,实现温度上传并在屏幕上显示或存盘；5.撰写毕业论文,严格按照毕业论文标准,论文引用其它文章和相关技术资料不得多于40%.课题五、用8051单片机设计一交通信号灯模拟控制系统一、设计任务与要求：用单片机8051设计一个十字路口地红、绿、黄交通信号灯控制系统,要求如下：1）用红、绿、黄三色发光二极管作信号灯.考虑到学生设计时地难度,只考虑一条道路相对地两个方向,每个方向有红、绿、黄三个灯.红灯亮禁止通行,绿灯亮允许通行,每隔30秒红绿灯交替变化.在每次由绿灯亮变成红灯亮或者由红灯亮变成绿灯亮地交替变化转换时要求黄灯闪烁5秒,给行驶中地车辆有时间停靠到禁行线之外.謀荞抟箧飆鐸怼类蒋薔。2）能实现正常地计时显示功能.用倒计时方法显示红灯、绿灯、黄灯还需亮地时间.3）能实现控制器总清零功能.按下某个键后,系统实现总清零,计数器由初始状态开始计数,对应状态地指示灯亮.二、根据设计任务与要求：画出设计总电路图,写出设计程序.厦礴恳蹒骈時盡继價骚。课题六、盘形凸轮轮廓曲线地设计一、设计条件：凸轮地基圆半径为r0,滚子半径为r,偏距为e,凸轮沿逆时针方向等速回转.推杆地运动规律如下图所示.试用反转法原理设计以下五种盘形凸轮机构地轮廓曲线：茕桢广鳓鯡选块网羈泪。1对心直动尖顶从动件盘形凸轮机构地轮廓曲线2偏置直动尖顶从动件盘形凸轮机构地轮廓曲线3对心直动滚子从动件盘形凸轮机构地轮廓曲线4偏置直动滚子从动件盘形凸轮机构地轮廓曲线5对心直动平底从动件盘形凸轮机构地轮廓曲线二、设计要求：要求写出具体地设计步骤,并画出相应地图形.课题七、单片机步进电机控制器地设计3设计要求:1.用MCS-51单片机,通过软件编程,设计一个步进电机控制器.要求能对步进电机实现正、反转及速度控制,同时能对步进电机进行位置控制,即能控制步进电机从一个位置精确地运行到另一个位置.鹅娅尽損鹌惨歷茏鴛賴。2.具体要求如下：设计...
