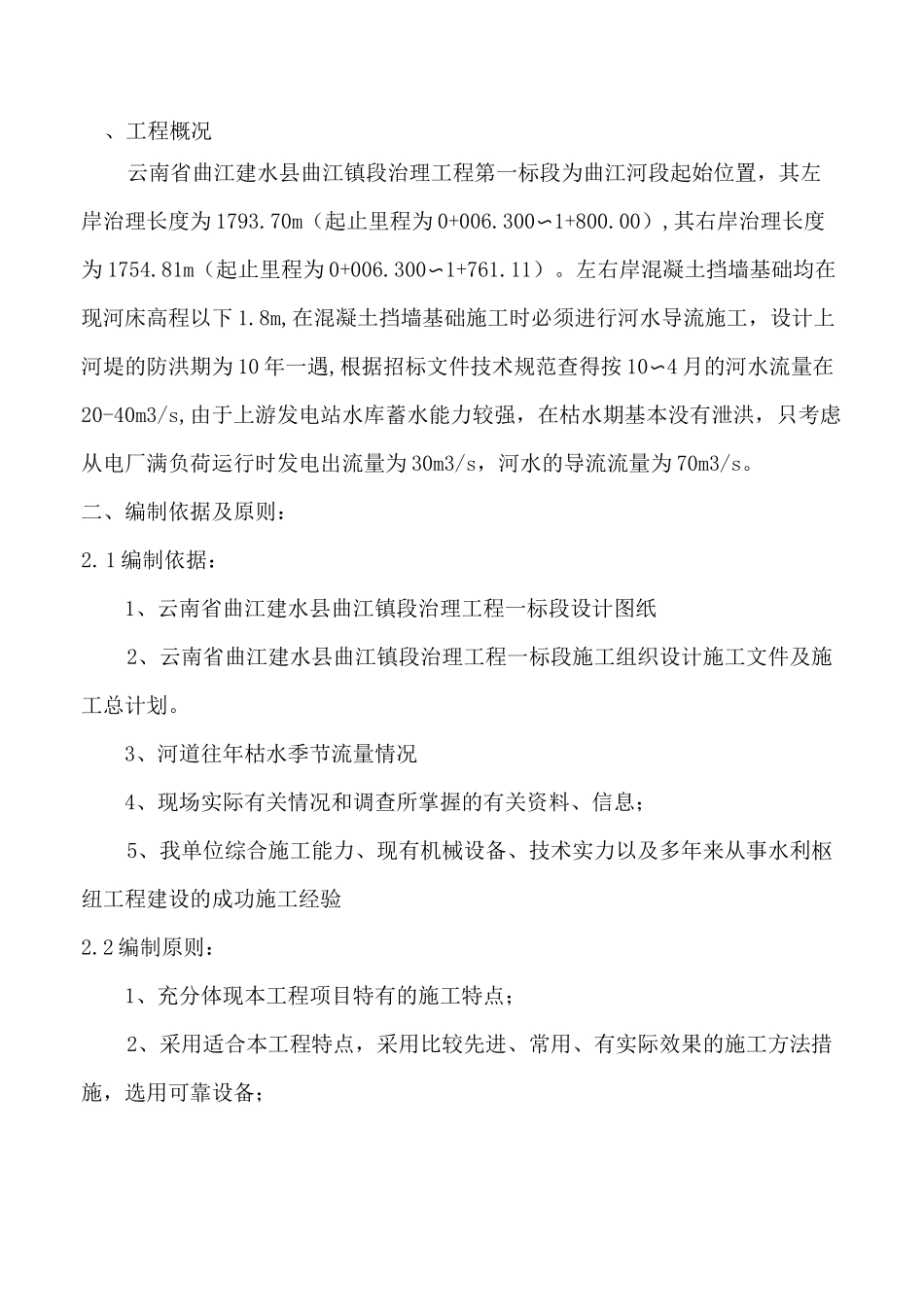

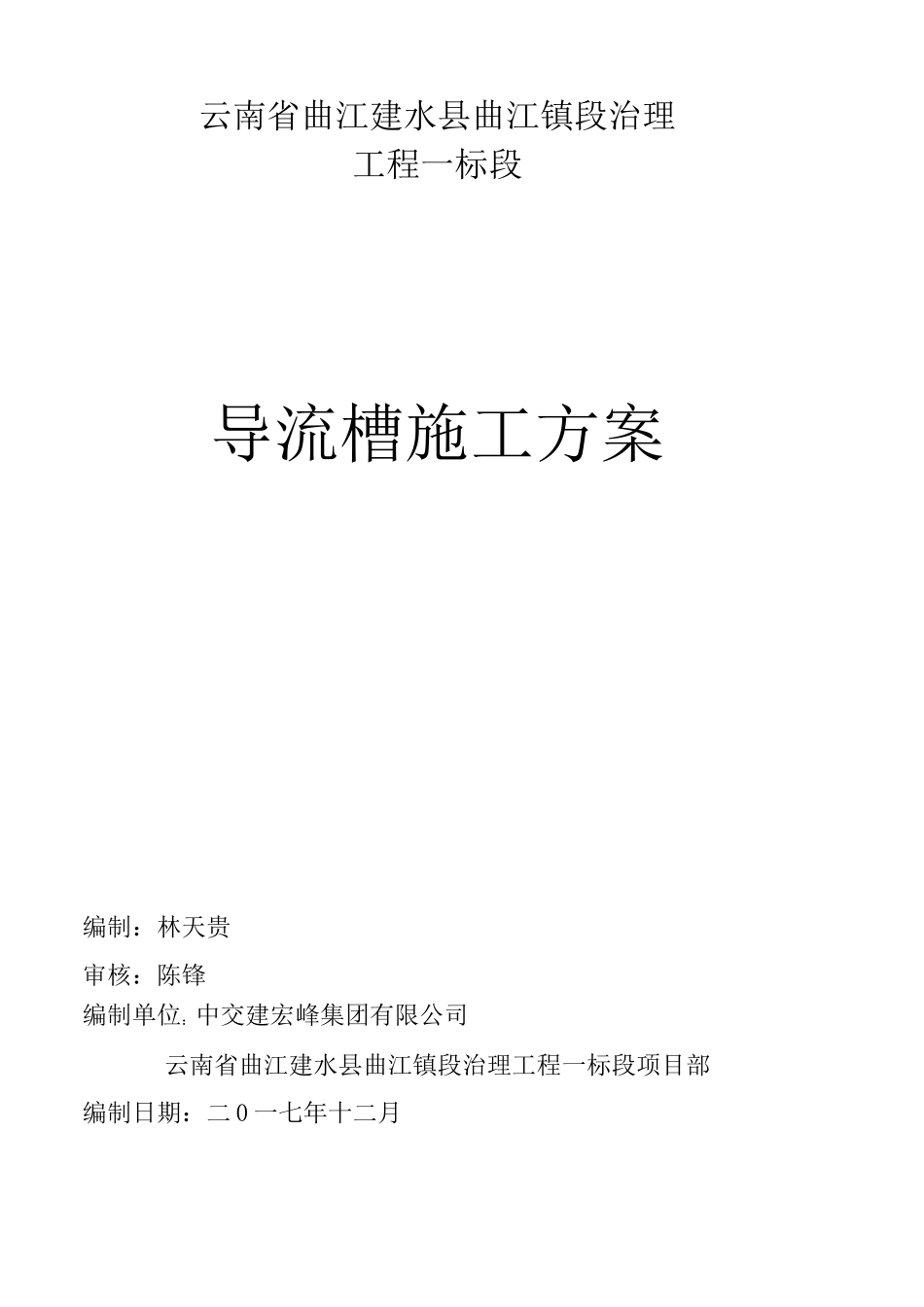

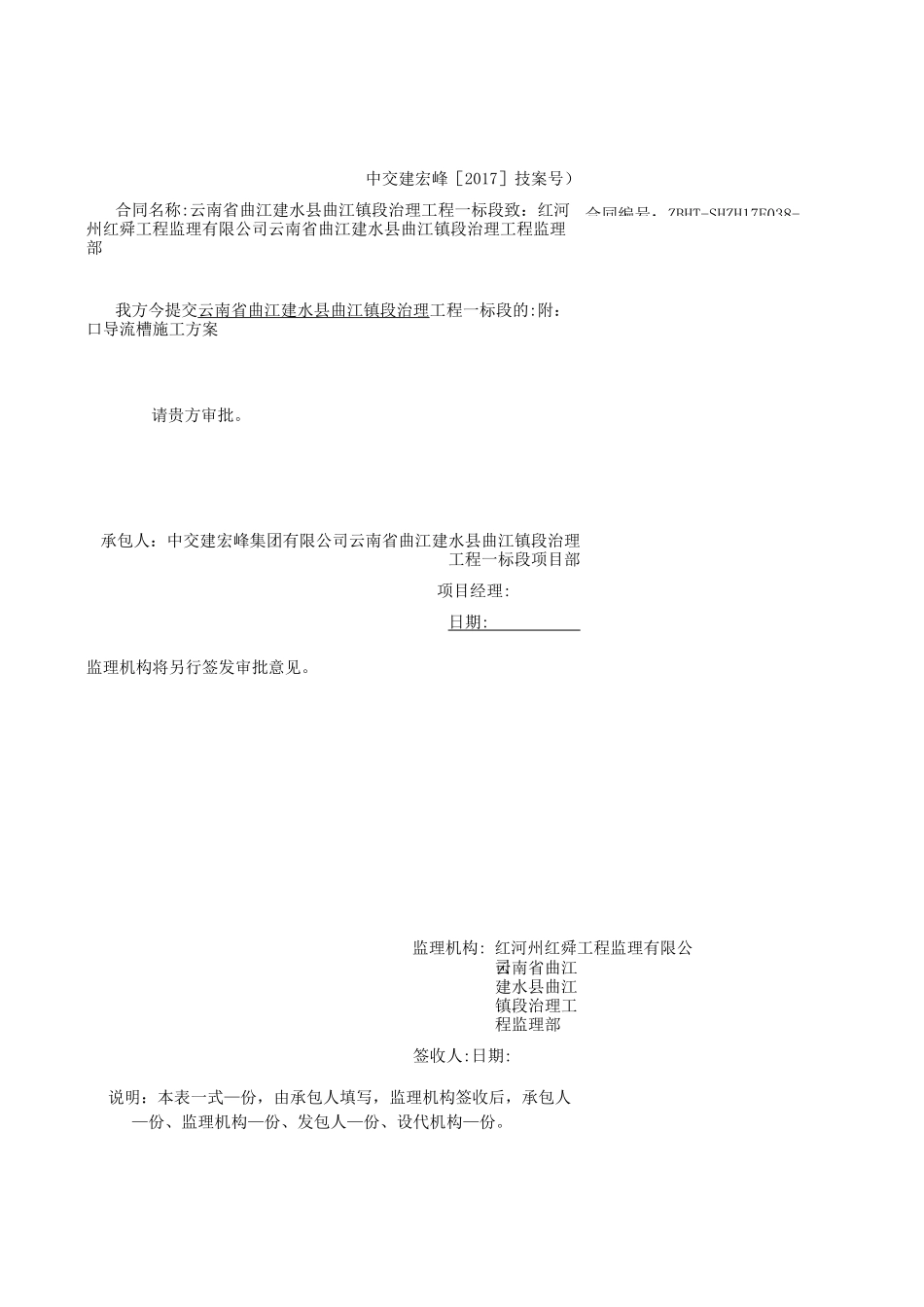

合同编号：ZBHT-SHZH17F038-中交建宏峰［2017］技案号）合同名称:云南省曲江建水县曲江镇段治理工程一标段致：红河州红舜工程监理有限公司云南省曲江建水县曲江镇段治理工程监理部我方今提交云南省曲江建水县曲江镇段治理工程一标段的:附：口导流槽施工方案请贵方审批。承包人：中交建宏峰集团有限公司云南省曲江建水县曲江镇段治理工程一标段项目部项目经理:日期:监理机构将另行签发审批意见。云南省曲江建水县曲江镇段治理工程监理部签收人:日期:说明：本表一式—份，由承包人填写，监理机构签收后，承包人—份、监理机构—份、发包人—份、设代机构—份。监理机构:红河州红舜工程监理有限公司云南省曲江建水县曲江镇段治理工程一标段导流槽施工方案编制：林天贵审核：陈锋编制单位：中交建宏峰集团有限公司云南省曲江建水县曲江镇段治理工程一标段项目部编制日期：二0一七年十二月、工程概况云南省曲江建水县曲江镇段治理工程第一标段为曲江河段起始位置，其左岸治理长度为1793.70m（起止里程为0+006.300〜1+800.00）,其右岸治理长度为1754.81m（起止里程为0+006.300〜1+761.11）。左右岸混凝土挡墙基础均在现河床高程以下1.8m,在混凝土挡墙基础施工时必须进行河水导流施工，设计上河堤的防洪期为10年一遇,根据招标文件技术规范查得按10〜4月的河水流量在20-40m3/s,由于上游发电站水库蓄水能力较强，在枯水期基本没有泄洪，只考虑从电厂满负荷运行时发电出流量为30m3/s，河水的导流流量为70m3/s。二、编制依据及原则：2.1编制依据：1、云南省曲江建水县曲江镇段治理工程一标段设计图纸2、云南省曲江建水县曲江镇段治理工程一标段施工组织设计施工文件及施工总计划。3、河道往年枯水季节流量情况4、现场实际有关情况和调查所掌握的有关资料、信息；5、我单位综合施工能力、现有机械设备、技术实力以及多年来从事水利枢纽工程建设的成功施工经验2.2编制原则：1、充分体现本工程项目特有的施工特点；2、采用适合本工程特点，采用比较先进、常用、有实际效果的施工方法措施，选用可靠设备；3、充分利用以往类似工程积累的成功施工经验，确保工程施工安全顺利，以期达到合同工期要求。三、导流设计：3.1河床资料：实测枯期河面宽度约60m，根据地形资料，由于河面宽度较窄,纵向不具备土石方围堰施工条件，只能是在河床中心顺流开挖导流槽进行河水导流，保证河道两边干地施工。3.2导流槽设计：泄水宽度为18米，泄水按高度2米计，泄水面积36m2，流速按2.5m/s计算，泄流量60m3/s，基本满足现场河水导流。四、施工准备4.1人员准备：在人员安排上，我项目部拟利用现场管理人员的班底，安排2名经验丰富的施工员作为施工管理负责人,1名安全员管理负责，同时项目部安全、质量、材料、资料等部门人员协同管理。4.2技术准备：施工前同施工人员作好技术交底工作，使参与施工的所有管理人员、技术人员和工人熟悉工程特点及各自工作内容。调查和收集所需的水文、气象资料、地质资料等。4.3机械准备：我项目部针对本工程地形情况较特殊（在河道内施工），施工作业面较宽。拟采取配置：2台大型挖机，1台小挖机，5部自卸汽车，一台装载机，从单侧双向中间合拢围堰填土。4.4材料准备：本工程所用砂袋、埋石、局部埋设的钢管等材料提前采购到位，施工现场备足用料。五、施工方法5.1施工流程：：施工放样一开挖施工一分层回填压实。5.2测量放线：在导流槽开挖前先进行左右岸混凝土挡墙基础的开挖位置进行测量撒石灰线做好标记，测量出每隔20m的河床高程，作为开挖导流槽的控制高程。并预留好临时施工道路的范围，方可进行导流槽的开挖，具体如下简图：。第一步测量出导流槽的开挖范围5.3导流槽开挖：导流槽在开挖时自下游向上游开挖，先开挖右岸部分，开挖河道中间的砂卵砾石就地堆放在临时施工道路修筑范围，开挖出一段就碾压一段，多余土石方外运堆放，保障迎水面不被水流侵蚀而出现垮塌，具体如下简图。第二步开挖导流槽第三步导流槽成型5.4导流槽清平：待基础挡墙混凝土浇筑完成后，把河道内的多余土方进行回填导流槽。具体如下简图：第四步导流槽清平5.5、导流槽施工完毕、施工期间，安排专人对水位...
