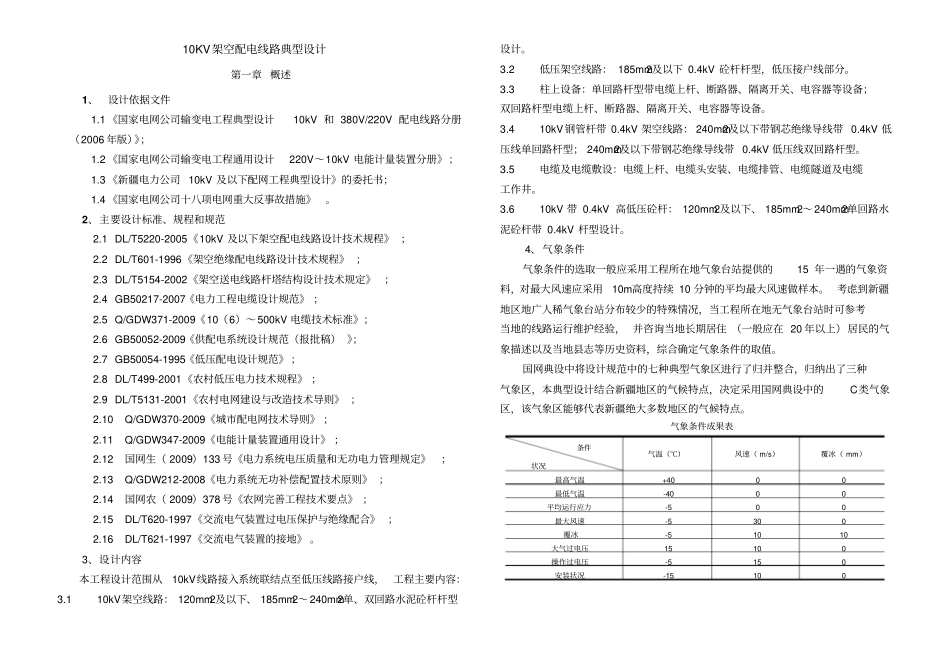

10KV架空配电线路典型设计第一章概述1、设计依据文件1.1《国家电网公司输变电工程典型设计10kV和380V/220V配电线路分册（2006年版）》；1.2《国家电网公司输变电工程通用设计220V～10kV电能计量装置分册》；1.3《新疆电力公司10kV及以下配网工程典型设计》的委托书；1.4《国家电网公司十八项电网重大反事故措施》。2、主要设计标准、规程和规范2.1DL/T5220-2005《10kV及以下架空配电线路设计技术规程》；2.2DL/T601-1996《架空绝缘配电线路设计技术规程》；2.3DL/T5154-2002《架空送电线路杆塔结构设计技术规定》；2.4GB50217-2007《电力工程电缆设计规范》；2.5Q/GDW371-2009《10（6）～500kV电缆技术标准》；2.6GB50052-2009《供配电系统设计规范（报批稿）》；2.7GB50054-1995《低压配电设计规范》；2.8DL/T499-2001《农村低压电力技术规程》；2.9DL/T5131-2001《农村电网建设与改造技术导则》；2.10Q/GDW370-2009《城市配电网技术导则》；2.11Q/GDW347-2009《电能计量装置通用设计》；2.12国网生（2009）133号《电力系统电压质量和无功电力管理规定》；2.13Q/GDW212-2008《电力系统无功补偿配置技术原则》；2.14国网农（2009）378号《农网完善工程技术要点》；2.15DL/T620-1997《交流电气装置过电压保护与绝缘配合》；2.16DL/T621-1997《交流电气装置的接地》。3、设计内容本工程设计范围从10kV线路接入系统联结点至低压线路接户线，工程主要内容：3.110kV架空线路：120mm2及以下、185mm2～240mm2单、双回路水泥砼杆杆型设计。3.2低压架空线路：185mm2及以下0.4kV砼杆杆型，低压接户线部分。3.3柱上设备：单回路杆型带电缆上杆、断路器、隔离开关、电容器等设备；双回路杆型电缆上杆、断路器、隔离开关、电容器等设备。3.410kV钢管杆带0.4kV架空线路：240mm2及以下带钢芯绝缘导线带0.4kV低压线单回路杆型；240mm2及以下带钢芯绝缘导线带0.4kV低压线双回路杆型。3.5电缆及电缆敷设：电缆上杆、电缆头安装、电缆排管、电缆隧道及电缆工作井。3.610kV带0.4kV高低压砼杆：120mm2及以下、185mm2～240mm2单回路水泥砼杆带0.4kV杆型设计。4、气象条件气象条件的选取一般应采用工程所在地气象台站提供的15年一遇的气象资料，对最大风速应采用10m高度持续10分钟的平均最大风速做样本。考虑到新疆地区地广人稀气象台站分布较少的特殊情况，当工程所在地无气象台站时可参考当地的线路运行维护经验，并咨询当地长期居住（一般应在20年以上）居民的气象描述以及当地县志等历史资料，综合确定气象条件的取值。国网典设中将设计规范中的七种典型气象区进行了归并整合，归纳出了三种气象区，本典型设计结合新疆地区的气候特点，决定采用国网典设中的C类气象区，该气象区能够代表新疆绝大多数地区的气候特点。气象条件成果表条件状况气温（℃）风速（m/s）覆冰（mm）最高气温+4000最低气温-4000平均运行应力-500最大风速-5300覆冰-51010大气过电压15100操作过电压-5150安装状况-15100第二章10kV线路典型设计说明2.1导线选取和使用（1）10KV架空配电线路导线根据不同的供电负荷需求可以采用70、120、185、240mm2四种截面的导线。（2）高低压同杆架设的0.4kV架空配电线路导线根据不同的供电负荷需求可以采用70、120、185mm2三种截面的导线。（3）导线截面的选择应结合地区配网发展规划，10kV线路宜采用经济电流密度法选择，并校验导线的末端电压降及长期允许载流量，还应考虑在事故或检修时将线路电流控制在导线允许载流量以内运行。（4）按经济电流密度选择导线截面时，首先必须确定配电线路所承担的最大负荷电流Imax及相应的最大负荷利用小时数Tmax。导线的经济电流密度J值按下表选取。导线经济电流密度J值表单位：小时,A/mm2年最大负荷利用小时数Tmax3000以下3000～50005000以上1.651.150.9导线的经济截面可按下式计算，A=Imax/J(mm2)根据计算出的导线截面，再选择相近的导线标称截面。本典设将计算结果制表，便于工程上的导线选择。导线经济截面选择表单位：A,mm2年最大负荷利用小时数Tmax3000以下3000～50005000以上最大负荷电流Imax导线经济截面标称值(mm2)最大负荷电流Imax导线经济截面标称...
