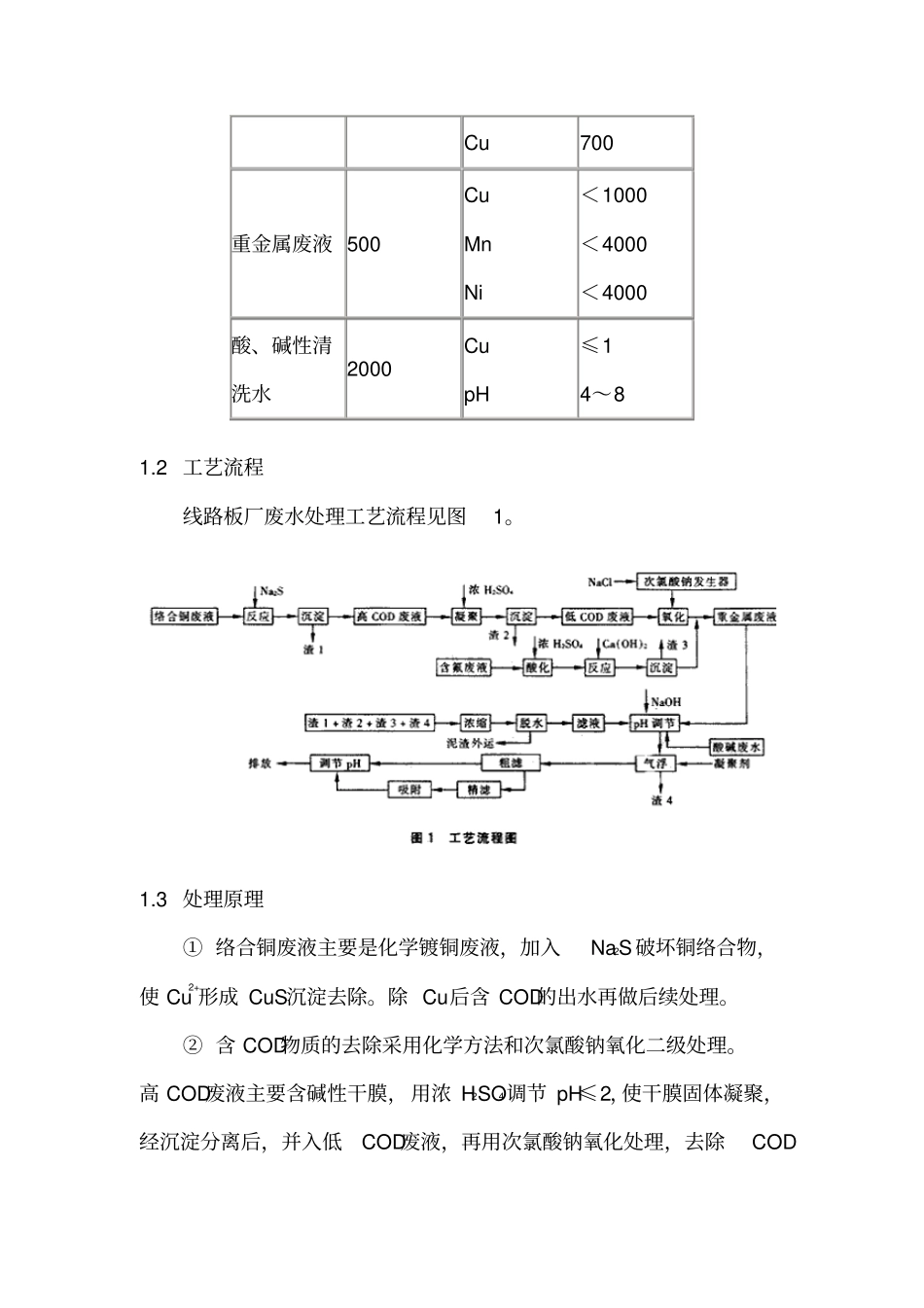

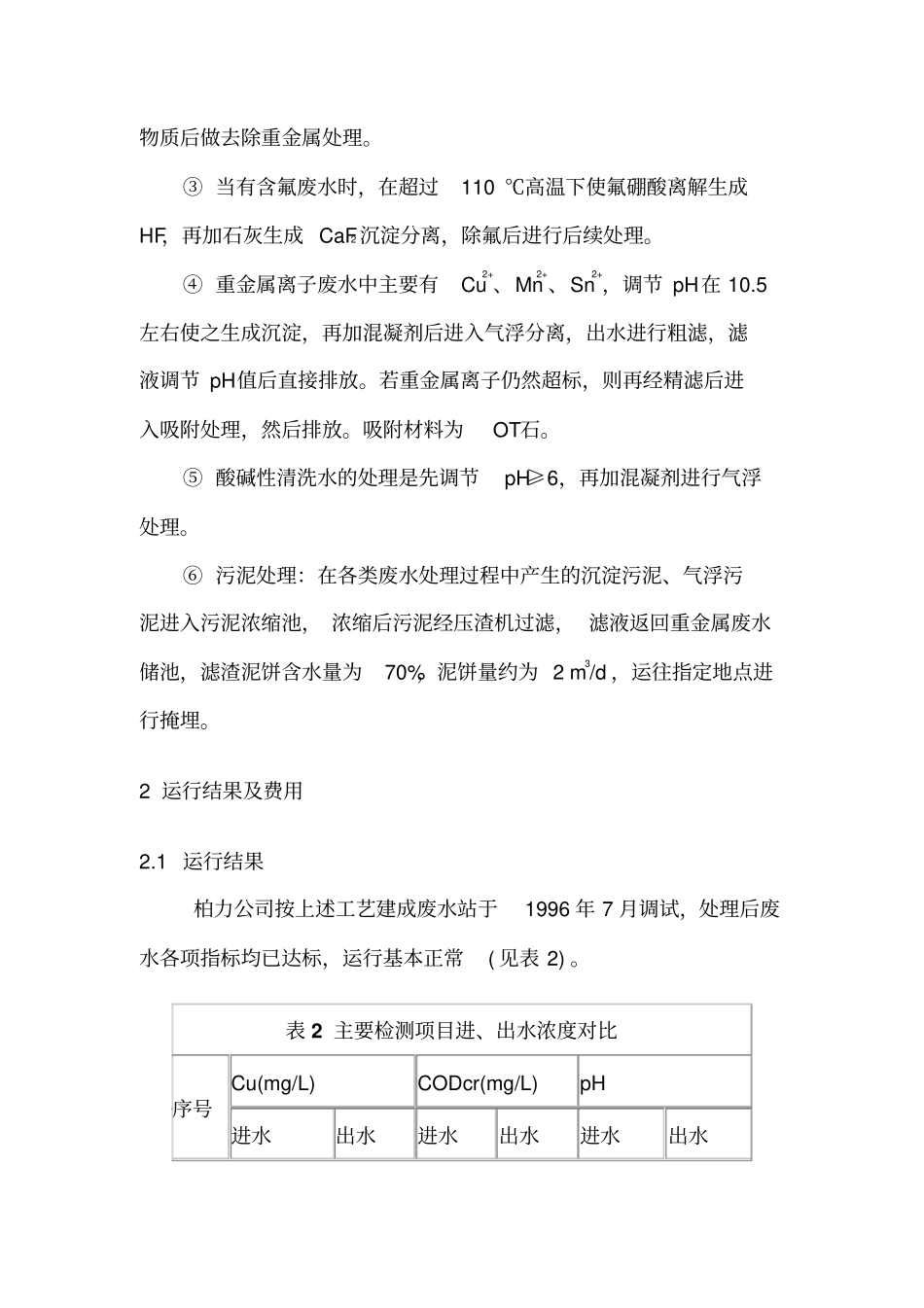

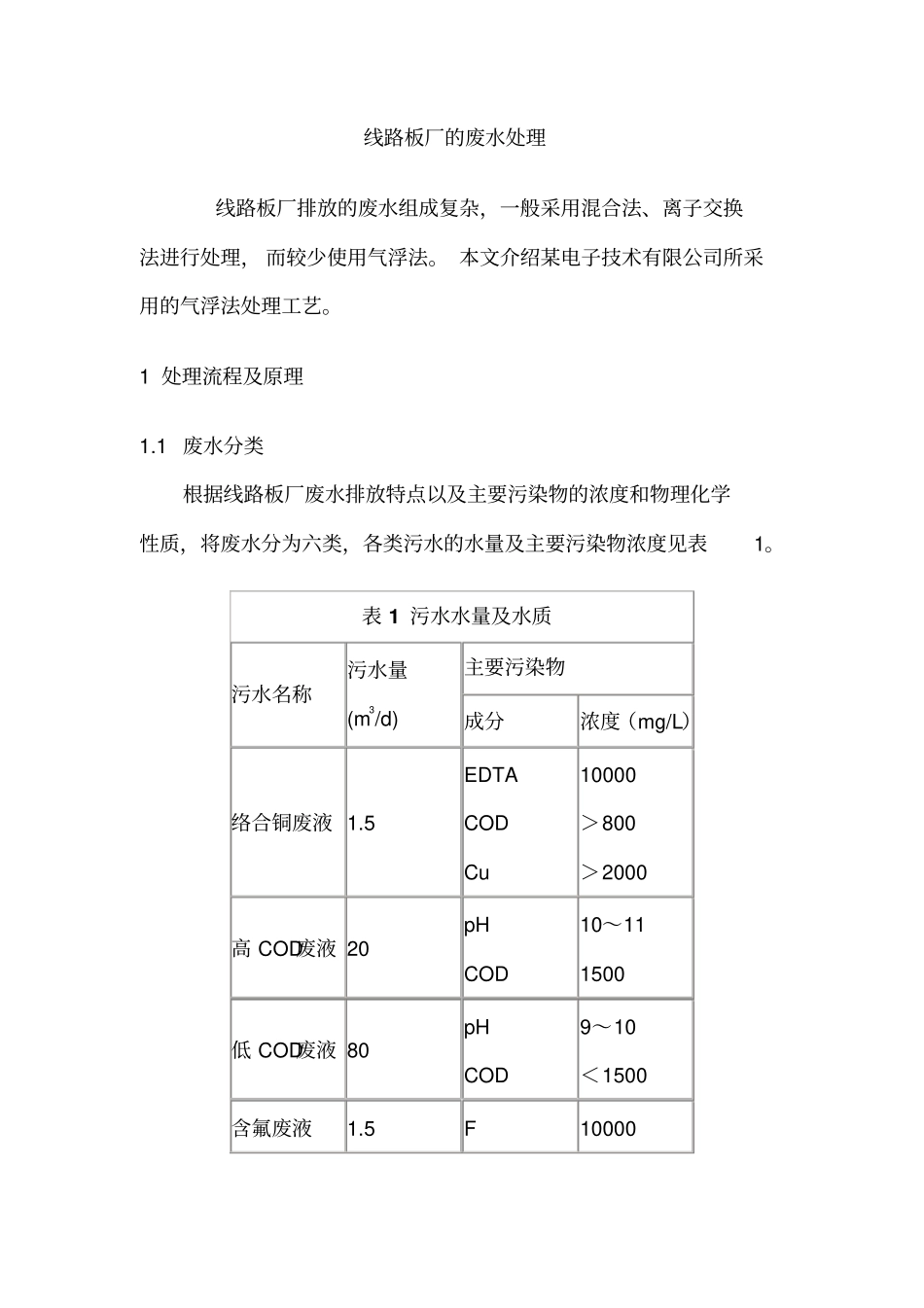

线路板厂的废水处理线路板厂排放的废水组成复杂，一般采用混合法、离子交换法进行处理，而较少使用气浮法。本文介绍某电子技术有限公司所采用的气浮法处理工艺。1处理流程及原理1.1废水分类根据线路板厂废水排放特点以及主要污染物的浓度和物理化学性质，将废水分为六类，各类污水的水量及主要污染物浓度见表1。表1污水水量及水质污水名称污水量(m3/d)主要污染物成分浓度（mg/L）络合铜废液1.5EDTACODCu10000＞800＞2000高COD废液20pHCOD10～111500低COD废液80pHCOD9～10＜1500含氟废液1.5F10000Cu700重金属废液500CuMnNi＜1000＜4000＜4000酸、碱性清洗水2000CupH≤14～81.2工艺流程线路板厂废水处理工艺流程见图1。1.3处理原理①络合铜废液主要是化学镀铜废液，加入Na2S破坏铜络合物，使Cu2+形成CuS沉淀去除。除Cu后含COD的出水再做后续处理。②含COD物质的去除采用化学方法和次氯酸钠氧化二级处理。高COD废液主要含碱性干膜，用浓H2SO4调节pH≤2，使干膜固体凝聚，经沉淀分离后，并入低COD废液，再用次氯酸钠氧化处理，去除COD物质后做去除重金属处理。③当有含氟废水时，在超过110℃高温下使氟硼酸离解生成HF，再加石灰生成CaF2沉淀分离，除氟后进行后续处理。④重金属离子废水中主要有Cu2+、Mn2+、Sn2+，调节pH在10.5左右使之生成沉淀，再加混凝剂后进入气浮分离，出水进行粗滤，滤液调节pH值后直接排放。若重金属离子仍然超标，则再经精滤后进入吸附处理，然后排放。吸附材料为OT石。⑤酸碱性清洗水的处理是先调节pH≥6，再加混凝剂进行气浮处理。⑥污泥处理：在各类废水处理过程中产生的沉淀污泥、气浮污泥进入污泥浓缩池，浓缩后污泥经压渣机过滤，滤液返回重金属废水储池，滤渣泥饼含水量为70%，泥饼量约为2m3/d，运往指定地点进行掩埋。2运行结果及费用2.1运行结果柏力公司按上述工艺建成废水站于1996年7月调试，处理后废水各项指标均已达标，运行基本正常(见表2)。表2主要检测项目进、出水浓度对比序号Cu(mg/L)CODcr(mg/L)pH进水出水进水出水进水出水1206.850.413135470.93.768.012201.7600.501118360.82.546.543171.8500.34885945.44.327.624160.3100.21793535.83.578.715183.1500.46580166.92.928.56注Cu进水样取自重金属废液贮池；CODcr进水样取自低COD废液贮池；pH进水样取自酸碱清洗水贮池。2.2效益分析该工艺的费用统计见表3。表3费用统计项目计算方法年金额（万元）折旧费320万元/t×7.5%24维修费320万元/t×2.5%8水费0.35万元/t×8250t0.2888电费0.8元/（kW.h)30×104kW.h24硫酸0.067万元/t×30t6.7烧碱0.2万元/t×150t30硫化钠0.28万元/t×6.9t1.932混凝剂0.3万元/t×15.1t4.53NaCl0.04万元/t×30t1.2人工费0.7万元/（人.a）×64.2总计104.85由表3可计算出，废水总处理费用约为1.15元/t。线路板厂生产废水处理技术特点分析1、前言现代信息社会离不开电子技术，而电子技术的核心部分是集成电路（通常称生产集成电路板的厂家为线路板厂），线路板废水是线路板生产过程中产生的废水。目前，某市有多家台、港、外资线路板生产厂，线路板厂已成为惠州市主要重点污染源之一，线路板生产废水以重金属铜离子污染为主，废水种类复杂，pH变化大，废水达标处理有一定难度。为此，笔者对某线路板厂废水处理技术的特点进行研究以探索最有效的处理方法。2、生产工艺及排污特点该线路板厂主要从事双层及多层印刷线路板及其相关制品的生产，设计总生产规模为80万平方英尺/月，生产工艺流程如下：基板裁切磨刷压膜曝光显影内层蚀刻去墨棕化压合钻孔除胶渣黑孔磨刷压膜曝光显影二次铜镀锡剥膜磨刷防焊印刷曝光显影喷锡文字成型测试成检出货废水排放的种类及性质见表1表1废水种类及性质3、废水处理技术路线分析根据废水排放种类及性质，该线路板厂废水处理工程设计采用了清浊分流、分类处理的物化沉淀为主、生化处理为辅的处理工艺，设计处理能力为125m3/h，总投资700万元。3.1各类废水预处理工艺概述废水种类水量（吨/天）COD（mg/L）Cu（mg/L）PH清洗水1300－140020－8010－203－5酸性废液40－501000－200050001碱性废液20－301000－200025013去膜、显影废液40－505000－7000312...
