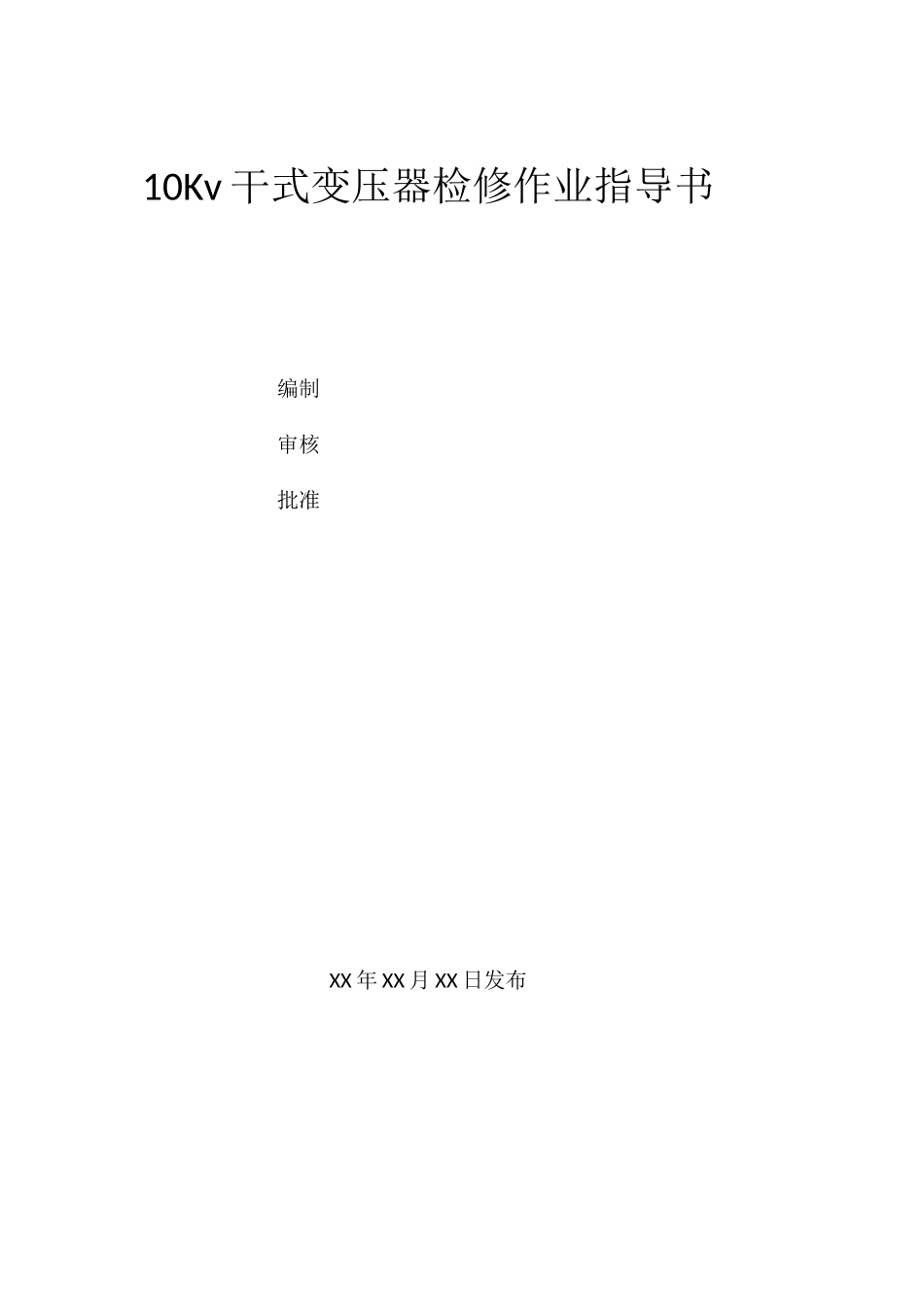

干式变压器检修作业指导书VIP免费

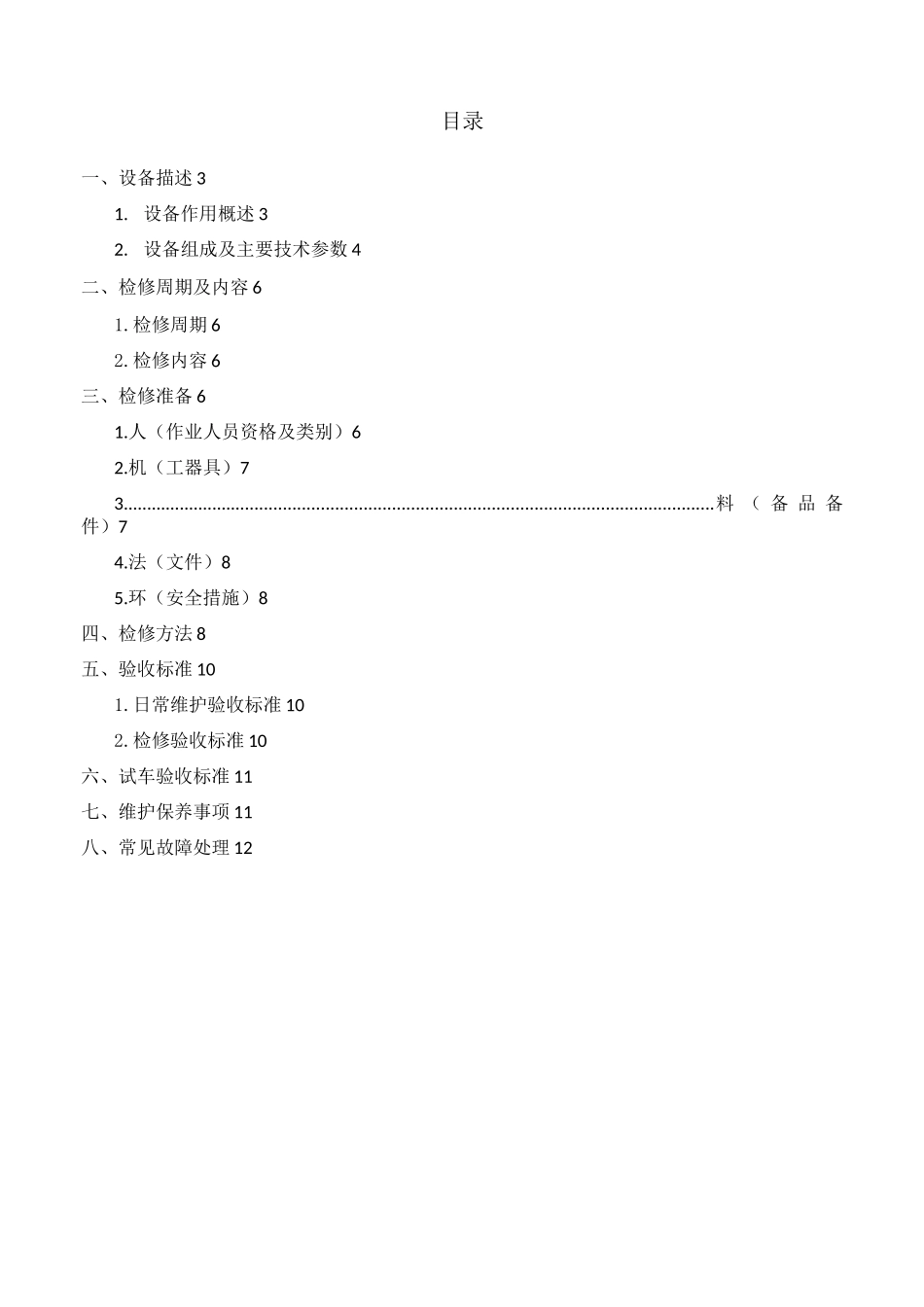

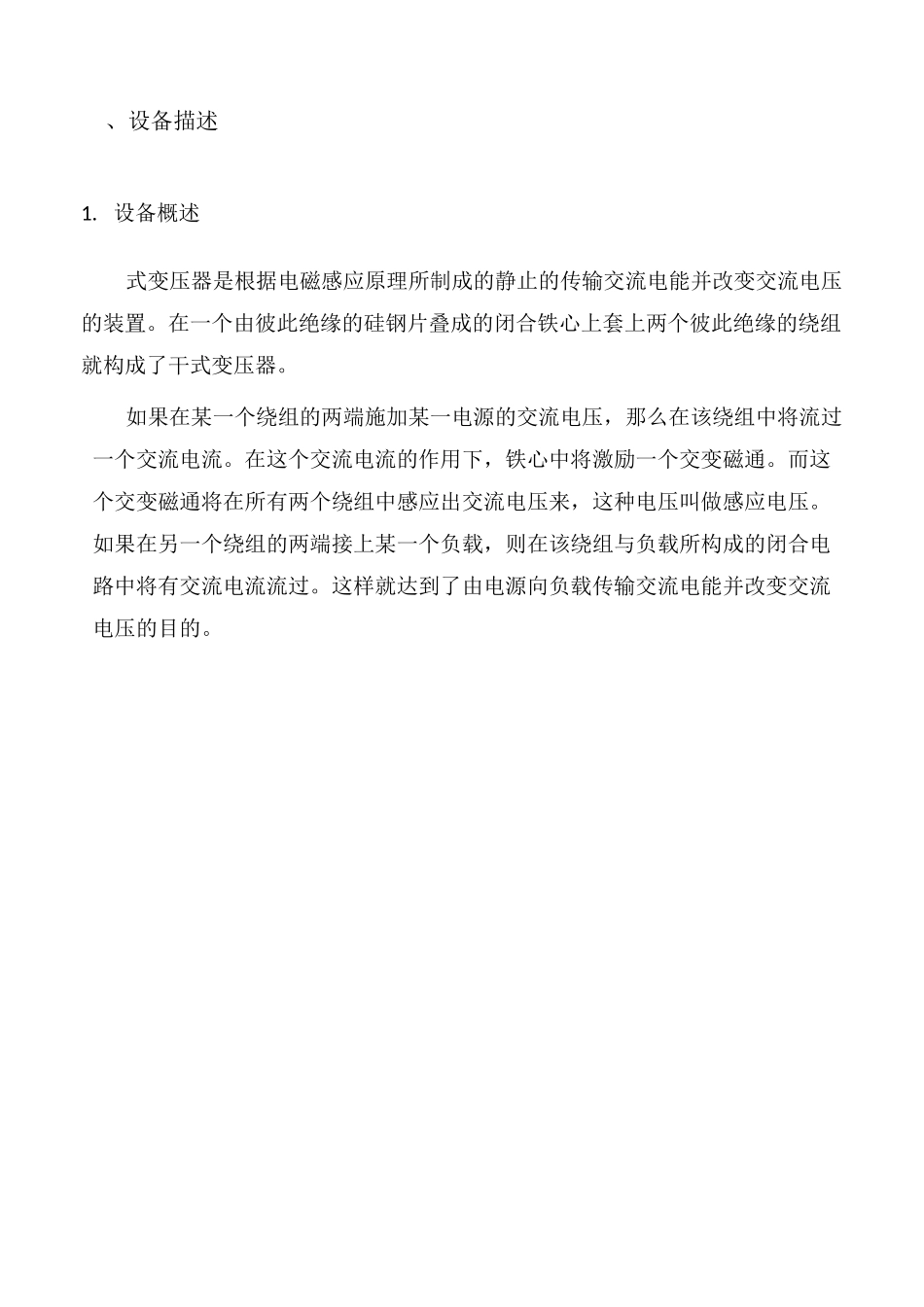

10Kv干式变压器检修作业指导书编制审核批准XX年XX月XX日发布目录一、设备描述31.设备作用概述32.设备组成及主要技术参数4二、检修周期及内容61.检修周期62.检修内容6三、检修准备61.人（作业人员资格及类别）62.机（工器具）73.............................................................................................................................料（备品备件）74.法（文件）85.环（安全措施）8四、检修方法8五、验收标准101.日常维护验收标准102.检修验收标准10六、试车验收标准11七、维护保养事项11八、常见故障处理12、设备描述1.设备概述式变压器是根据电磁感应原理所制成的静止的传输交流电能并改变交流电压的装置。在一个由彼此绝缘的硅钢片叠成的闭合铁心上套上两个彼此绝缘的绕组就构成了干式变压器。如果在某一个绕组的两端施加某一电源的交流电压，那么在该绕组中将流过一个交流电流。在这个交流电流的作用下，铁心中将激励一个交变磁通。而这个交变磁通将在所有两个绕组中感应出交流电压来，这种电压叫做感应电压。如果在另一个绕组的两端接上某一个负载，则在该绕组与负载所构成的闭合电路中将有交流电流流过。这样就达到了由电源向负载传输交流电能并改变交流电压的目的。難難髓IMr-t-隹J--rl..-f.k匙lmlll.lJTJflTJlug=j“=jJ{=|1匕「一=^ni口曲咄SSII]田咄益r«nr-ES[innoI,I,iiuiinnTirnrrn_nrm□Hioimj■H.noTTnnniinnrgiiI~T.iiu.»i~L匸匸匚匚IIIII聞2.2设备组成2・设备组成及主要技术参数2.1设备示意图mm序号设备名称数量单位作用1绕组26变压2铁芯1组通磁3夹件1组固定4冷却风机6个冷却5引线柱（高，低）2组接线上對2.3各部件主要技术参数-一一变压器基本技术参数序号名称卖方提供值1型式及型号SCB13-1600/10-NX12额定容量(MVA)1600/2240kVA3额定电压(kV)高压/低压10.5±2*2.5%/0.4kV4额定电流(A)高压/低压88.0/2309.4A(AN)5额定电压比(kV)10±2X2.5%/0.46短路阻抗(%)5.8%7联结组标号Dyn118额定频率(Hz)509绝缘耐热等级F10额定绝缘水平HVUm/LI/AC12/75/35kVLVUm/LI/AC35kVLVNHm/LI/AC5kV11损耗空载损耗(W)2440负载损耗(W)75°c1024012燃烧性能等级F113防护等级IP2214环境等级E215气候等级C216总重(T)4050kg17冷却方式AN/AF18厂家江苏华鹏变压器有限公司-二二分接位置高压分接电压(V)1I110002II107503III105004W102505V10000二、检修周期及内容1.检修周期检修类别检修周期小修1年大修5年2.检修内容2.1小修序号设备名称检修内容备注1柜体及变压器各接头检杳处理2变压器本体清扫，全面检查3散热风扇检查清扫42.2大修序号设备名称检修内容备注1变压器本体小修内容2绕组试验绝缘，电阻测量三、检修准备1.作业人员资格及类别一序号作业人员类别作业资格作业内容1电工作现场作业人员应身体健康、精神状态良好2业人员工作人员应为专业从事电气设备检修人员，并且通过安规考试及技能资格审查且具备必要的电气知识，并经《安规》考试合格。3现场作业人员按要求着装4作业中互相关心施工安全及时纠正违反安全的行为，知道作业地点、作业任务，清楚作业环境，清楚关键部位。10KV干式变压器检5每个工作小组的工作人员至少有两人一起工作，其中有一人应为有经验的人员且担任工作负责人和监护人。6工作前由工作负责人向工作班成员交待清楚安全措施，使工作班成员对带电设备人人明白方可进行工作。7进入工作现场要看清设备名称和编号，防止走错间隔。修8检修场地的工器具、设备、材料应妥善放好、摆放整齐。9每日收工后及时清理现场。有资质的人员在安装变压器前，必须具备以下条件：a)仔细通读本手册；b)有丰富的安装、建造或操作经验，熟知可能会发生的危险；c)经过培训和授权，按照已有的安全实践，进行送电、断电、清场、接地、隔离和标记d)经过培训和授权，进行变压器服务、维护或修理；e)经过安全用品培训，例如橡胶手套、安全帽等；f)经过急救训；3.工器具序号名称规格型号数量单位1活扳手8〃、10〃各2把2套筒扳手10mm—32mm1套3油盘大、小各1个4拖线盘220V带漏电保护器1个5毛刷3寸2把6胶皮厚5mm2m27手电筒1把8一字螺丝刀1502把9十字螺丝刀1502把10电吹风1...
