组合式空调器产品介绍VIP免费

组合式空调器产品介绍_第1页
1/10
组合式空调器产品介绍_第2页
2/10
组合式空调器产品介绍_第3页
3/10

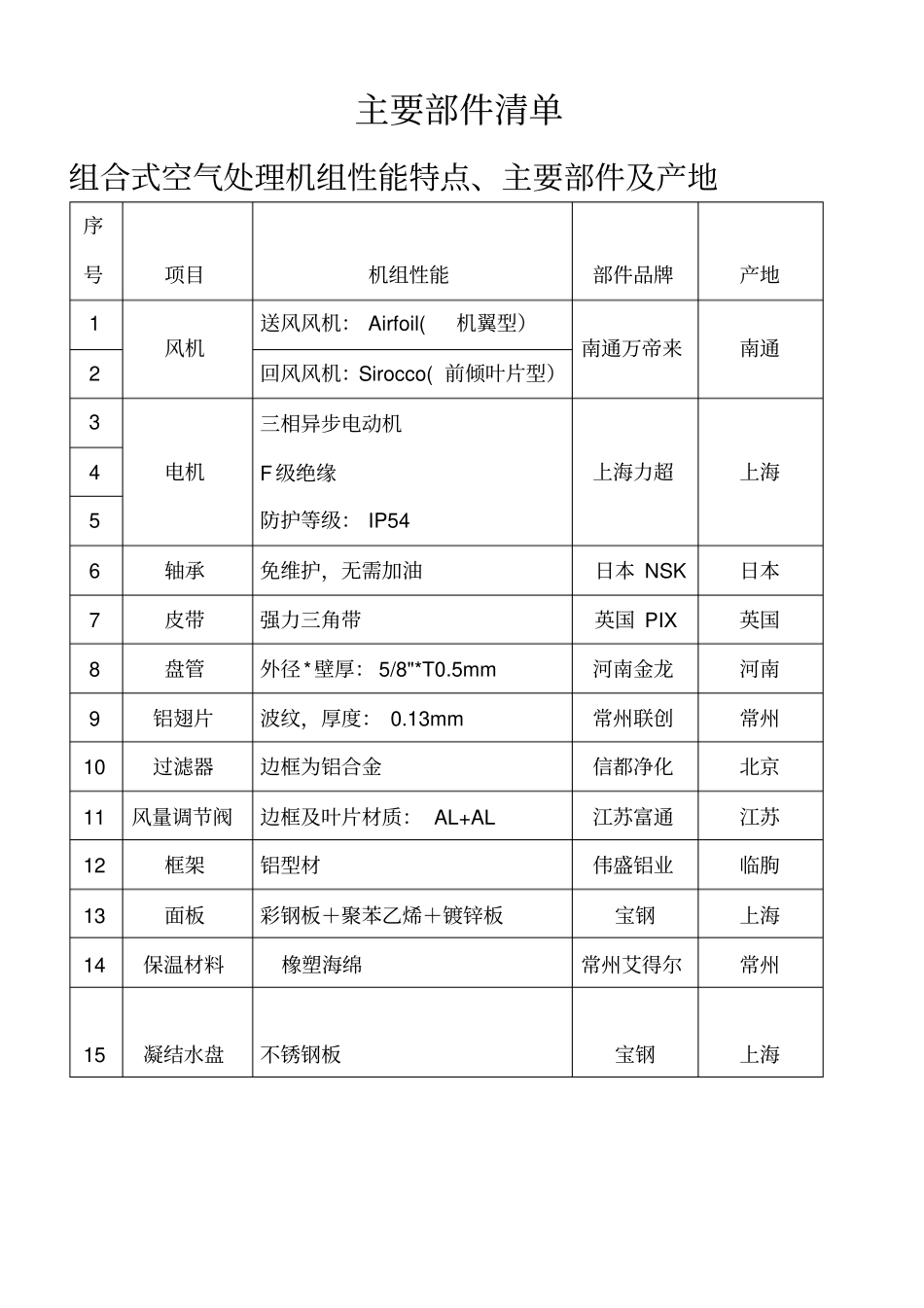

主要部件清单组合式空气处理机组性能特点、主要部件及产地序号项目机组性能部件品牌产地1风机送风风机:Airfoil(机翼型)南通万帝来南通2回风风机:Sirocco(前倾叶片型)3电机三相异步电动机F级绝缘防护等级:IP54上海力超上海456轴承免维护,无需加油日本NSK日本7皮带强力三角带英国PIX英国8盘管外径*壁厚:5/8"*T0.5mm河南金龙河南9铝翅片波纹,厚度:0.13mm常州联创常州10过滤器边框为铝合金信都净化北京11风量调节阀边框及叶片材质:AL+AL江苏富通江苏12框架铝型材伟盛铝业临朐13面板彩钢板+聚苯乙烯+镀锌板宝钢上海14保温材料橡塑海绵常州艾得尔常州15凝结水盘不锈钢板宝钢上海产品介绍本公司组合式空调机组,其主要特点包括以下几个方面送风风机:双进口,机翼型叶片,高静压,大风量,高效率,低噪音;回风风机:双进口,前弯叶片,动静平衡校正,运行平稳低噪音低振动;盘管:T2铜管,波纹铝片,铜管束错排,机械胀接,换热高效。过滤器:压强低,迎风速度小,耐清洗,多种可选形式。箱体:专利设计框架,双层结构壁板,多种保温方式。风量调节阀:铝合金对开叶片,开启灵活。具有以下显著特点:一、优良的风机电机风机:采用品牌风机,噪音低,风量大采用知名品牌电机,安全可靠。轴承采用标准优质轴承.强力三角带传动,采用锥套涨紧结构,调整,安装,维护极为方便2.多功能段选择混风段:新回风混合段回排风混合段中间段回风风机段排风段混风段过滤段盘管段送风风机段过滤段:初效板式(袋式)过滤中效板式(袋式)过滤亚高效过滤换热段:表冷段热水盘管段热水盘管段蒸汽加热盘管段电加热段加湿段:湿膜加湿干蒸汽加湿电极加湿高压喷雾加湿风机段:送风风机段回风风机段消音段:送风消音段回风消音段1.高能效的盘管设计冷水盘管,冷热水兼用盘管,热水盘管,蒸汽盘管,不冻盘管形式多样2,4,6,8排,充分满足换热要求铜管+铝翅片整体串片,机械胀接,换热高效LS空调特殊设计的不冻盘管,冬季免防冻处理,解决冬季换热盘管冻裂问题。5.风量调节阀铝合金材质对开翼形叶片,开启灵活叶片与叶片,叶片与框架之间胶条密封手动调节可配接执行器,实现自动调节2.防冷桥设计框条内部都粘贴保温棉25、50mm厚壁板设计壁板保温热阻远远大于0.68㎡K/W,有效防止机组冷桥现象6.其他一些优化设计壁板与箱体接合部位粘贴密封胶条框条之间,框条与壁板之间,壁板与风阀,法兰等部件之间接合缝隙处保证密封性不锈钢制V型水盘为不干水盘,能保证彻底排除凝结水水盘下为15mm厚橡塑保温,有效防止水盘结外面彩涂钢板,内部镀锌钢板,中间发泡保温板;内部及四角镀锌板补强。所有壁板,中心框条都是由板扣外部紧固。拆卸方便,发货时拆卸运输,可现场组装。7,精确的电脑选型可优先选用LS公司标准型号非标产品采用LS公司自动设计软件ADAS(AHUDesignAutomaticSystemProgram)进行设计。一.组合式空调机组技术特点及要求1.原材料及零部件质量要求a.机组内配置的风机、电机、过滤器、表冷器、湿膜加湿器、电动两通阀及其执行(加湿膜水路系统)以及其他零部件均符合国家有关标准的规定。b.机组所采用的钢板、铜管、铝箔等材料均符合有关标准规定。c.机组箱体采用的保温、隔声材料均无毒、无腐蚀、无异味,并具有难燃和不易吸水等特性。d.主要部件使用寿命如下:部件名称序号部件名称使用寿命1风机15年以上2尼龙网过滤器2年以上3湿膜加湿器8-----10年e.机组自带湿膜加湿器、配套的电动两通阀及其执行机构;湿膜加湿器在维护保养以及季节转换的时候可以反复清洗保洁。2.箱体a.箱体框架采用特制铝合金框条,四个角采用韩国进口高压塑料角通,线条明快,美观大方,当铝合金框架需用其他材料加强时,进行涂锌防腐处理;箱体面板采用双层面板结构,中间夹保温层。外层面板采用彩涂钢板,内层面板采用镀锌板,厚度均为0.6mm。保温层采用聚氨脂发泡材料,其厚度保证机组在运行中箱体表面无凝露滴下,面板连保温层厚度25mm或50mm,同时满足现行规范对保冷的要求。保温层与面板结合牢固、无间隙,并进行防腐处理;面板与框架的固定牢固紧密,框条内部粘贴保温材料,有效防止冷桥。机组面板和框架有足够的...
