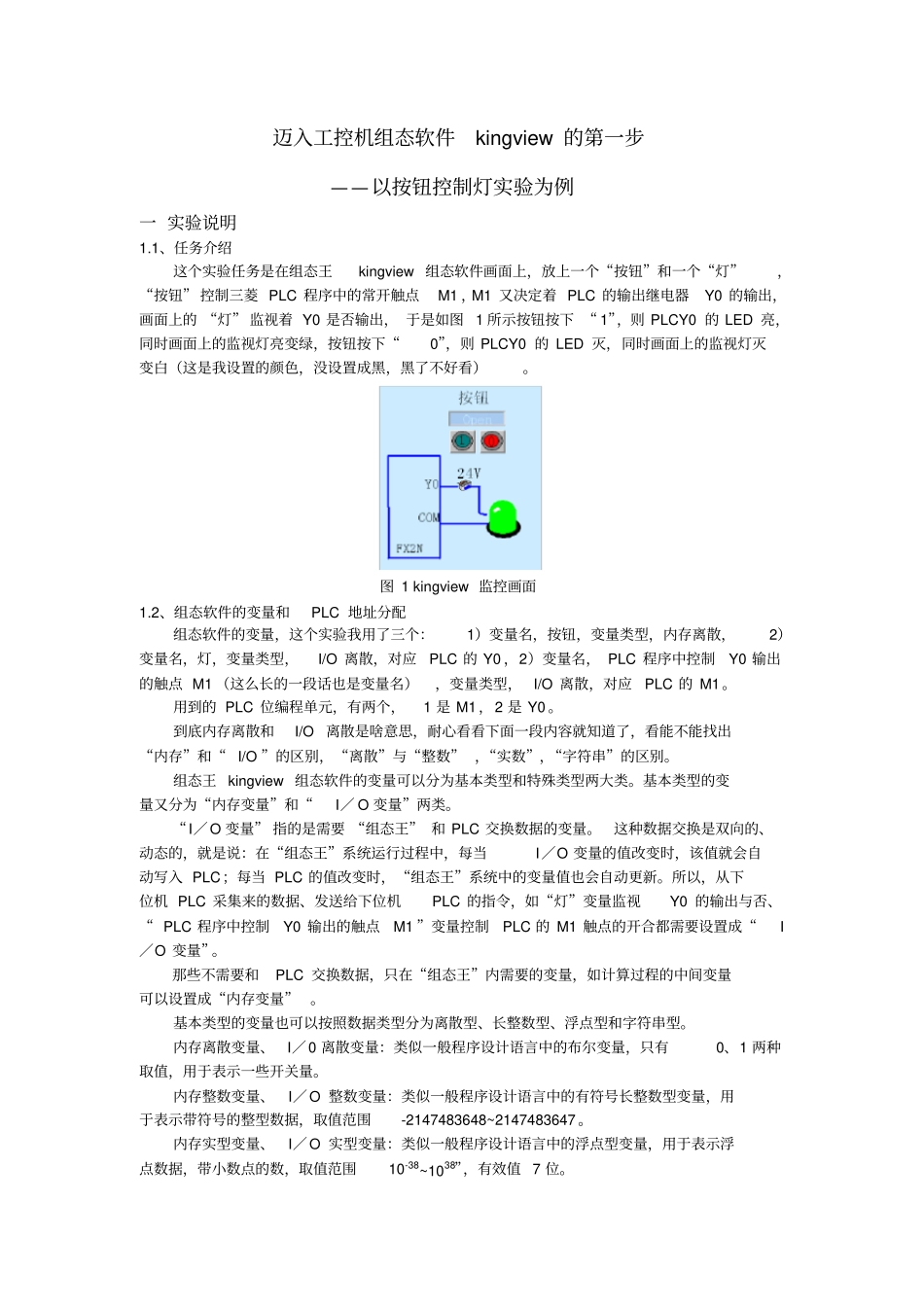

迈入工控机组态软件kingview的第一步——以按钮控制灯实验为例一实验说明1.1、任务介绍这个实验任务是在组态王kingview组态软件画面上，放上一个“按钮”和一个“灯”，“按钮”控制三菱PLC程序中的常开触点M1，M1又决定着PLC的输出继电器Y0的输出，画面上的“灯”监视着Y0是否输出，于是如图1所示按钮按下“1”，则PLCY0的LED亮，同时画面上的监视灯亮变绿，按钮按下“0”，则PLCY0的LED灭，同时画面上的监视灯灭变白（这是我设置的颜色，没设置成黑，黑了不好看）。图1kingview监控画面1.2、组态软件的变量和PLC地址分配组态软件的变量，这个实验我用了三个：1）变量名，按钮，变量类型，内存离散，2）变量名，灯，变量类型，I/O离散，对应PLC的Y0，2）变量名，PLC程序中控制Y0输出的触点M1（这么长的一段话也是变量名），变量类型，I/O离散，对应PLC的M1。用到的PLC位编程单元，有两个，1是M1，2是Y0。到底内存离散和I/O离散是啥意思，耐心看看下面一段内容就知道了，看能不能找出“内存”和“I/O”的区别，“离散”与“整数”，“实数”，“字符串”的区别。组态王kingview组态软件的变量可以分为基本类型和特殊类型两大类。基本类型的变量又分为“内存变量”和“I／O变量”两类。“I／O变量”指的是需要“组态王”和PLC交换数据的变量。这种数据交换是双向的、动态的，就是说：在“组态王”系统运行过程中，每当I／O变量的值改变时，该值就会自动写入PLC；每当PLC的值改变时，“组态王”系统中的变量值也会自动更新。所以，从下位机PLC采集来的数据、发送给下位机PLC的指令，如“灯”变量监视Y0的输出与否、“PLC程序中控制Y0输出的触点M1”变量控制PLC的M1触点的开合都需要设置成“I／O变量”。那些不需要和PLC交换数据，只在“组态王”内需要的变量，如计算过程的中间变量可以设置成“内存变量”。基本类型的变量也可以按照数据类型分为离散型、长整数型、浮点型和字符串型。内存离散变量、I／0离散变量：类似一般程序设计语言中的布尔变量，只有0、1两种取值，用于表示一些开关量。内存整数变量、I／O整数变量：类似一般程序设计语言中的有符号长整数型变量，用于表示带符号的整型数据，取值范围-2147483648~2147483647。内存实型变量、I／O实型变量：类似一般程序设计语言中的浮点型变量，用于表示浮点数据，带小数点的数，取值范围10-38~1038”，有效值7位。内存字符串型变量、I／O字符串型变量：类似一般程序设计语言中的字符串变量，可用于记录一些有特定含义的字符串，如名称、密码等，该类型变量可以进行比较运算和赋值运算。特殊变量类型有报警窗口变量、报警组变量、历史趋势曲线变量及时间变量四种。这几种特殊类型的变量体现了“组态王”系统面向工控软件、自动生成人机接口的特色。二组态程序的编制2.1、创建一个新项目只要大家正确地安装了组态王kingview软件，在桌面上都会找到一个组态王6.53的图标，双击图标，打开kingview软件，出现图2所示界面。图2组态王工程管理器单击鼠标左键，点击“新建”，出现新建工程向导之一界面，点击该界面的“下一步”按钮，出现工程文件存放路径选择，如图3所示。大家应该把要把kingview程序目录规划好，比如我建了一个目录名“kingview学习”的总目录，在其下有建了“按钮控制灯”的子目录，再在“按钮控制灯”的子目录，建了两个子子目录，一个命名为“按钮控制灯kingview”，另一个命名为“按钮控制灯PLC”。图3工程文件存放路径选择在上图点击“下一步”按钮，出现工程名添加界面，添加工程名“按钮控制灯”，点击“完成”按钮，即创建了一个项目。2.2、创建新画面在图2所示组态王kingview工程管理器，出现的按钮控制灯工程名（图2显示的是开关按钮控制灯，不是按钮控制灯，你如果按我前面的步骤建立了项目，那项目名称是“按钮控制灯”），在这个项目名称上双击，就会进入“工程浏览器”环境，选择“工程浏览器”的左侧目录显示区，在文件目录下的画面目录点击，在右边的目录内容显示区的出现画面新建图标，点击这个图标，可以新建一个画面，输入画面名称，如图4所示。图4输入画面名称点击“确定”按钮，会出现开发系统...
