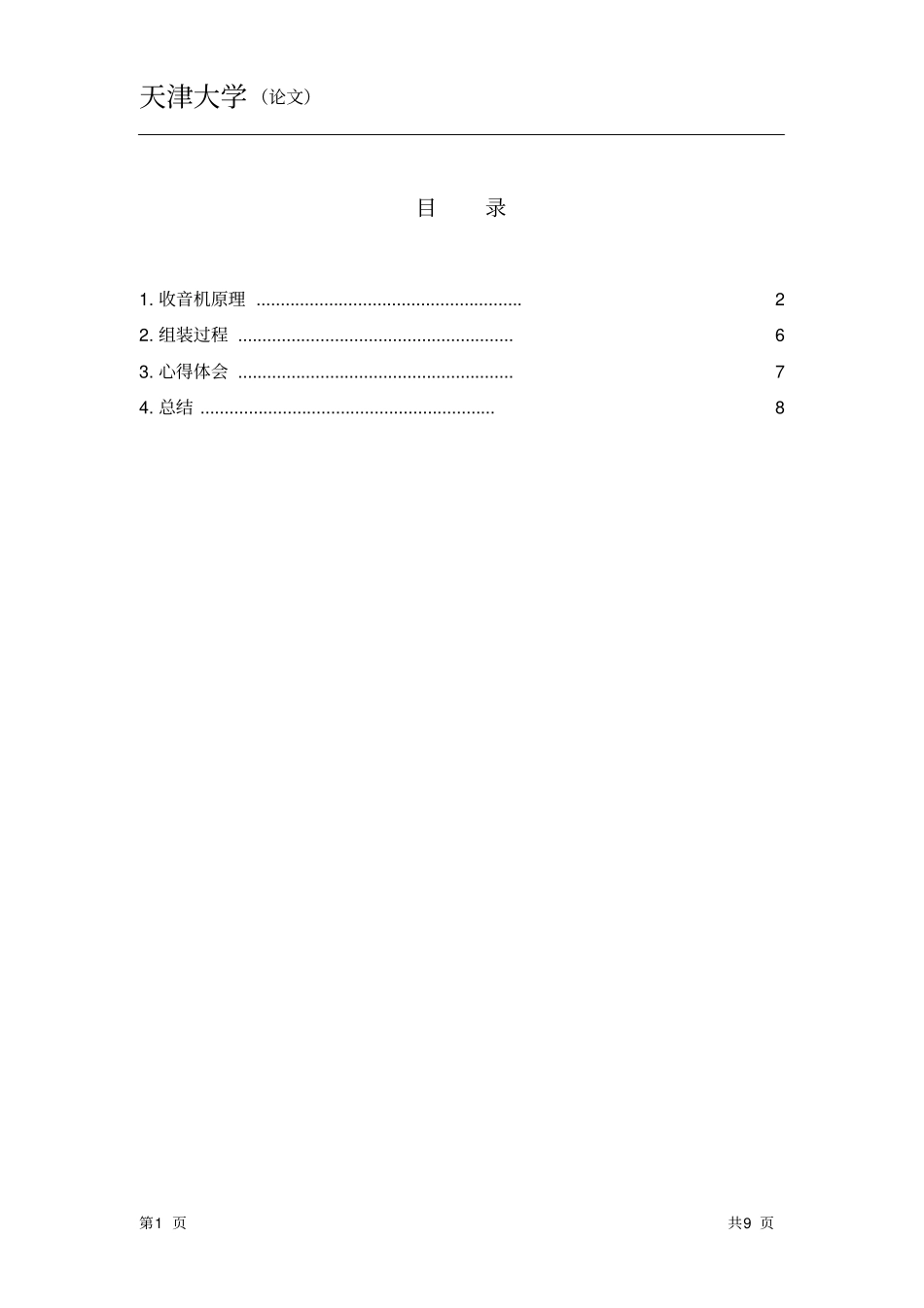

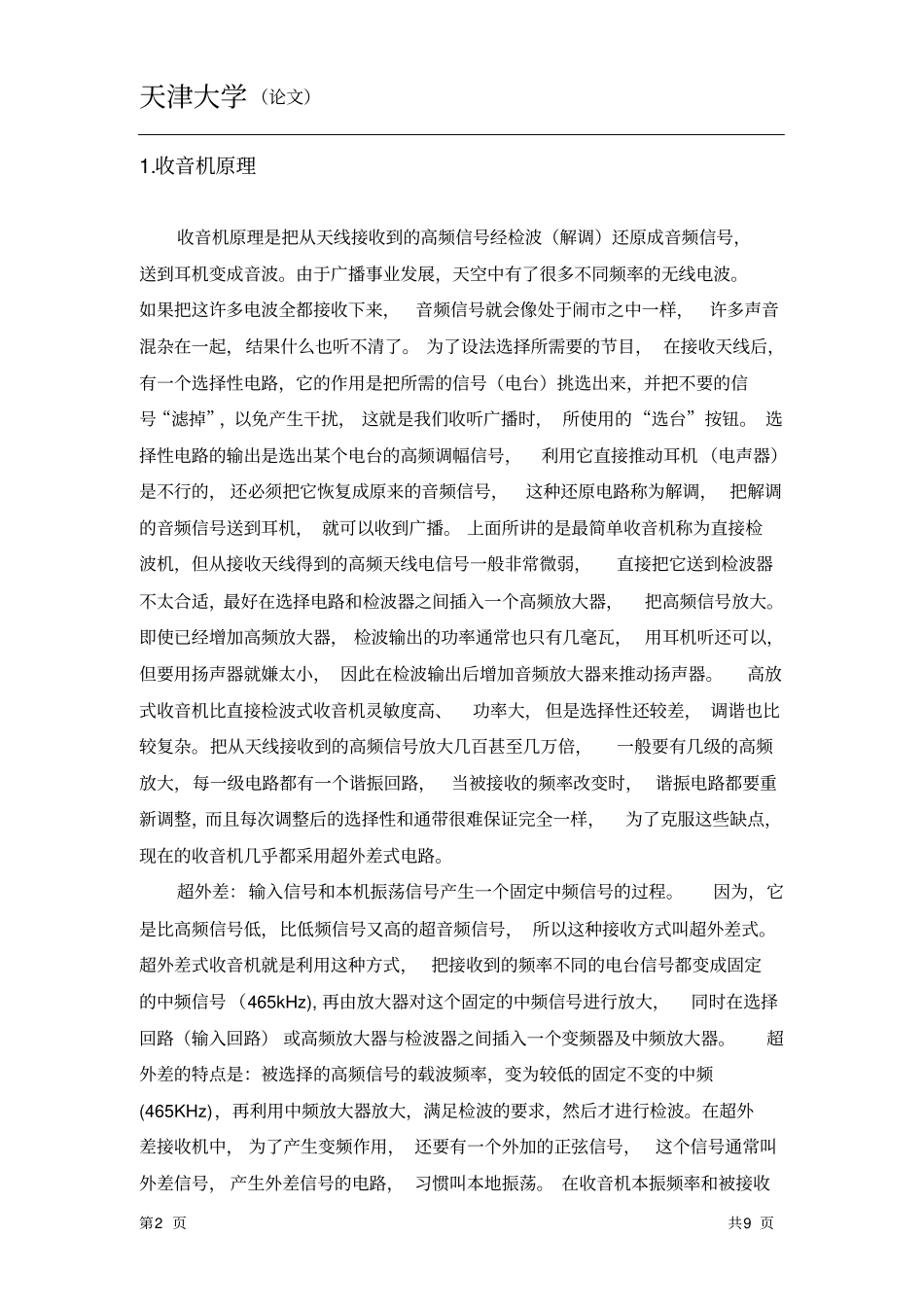

天津大学（论文）第1页共9页目录1.收音机原理.......................................................22.组装过程.........................................................63.心得体会.........................................................74.总结.............................................................8天津大学（论文）第2页共9页1.收音机原理收音机原理是把从天线接收到的高频信号经检波（解调）还原成音频信号，送到耳机变成音波。由于广播事业发展，天空中有了很多不同频率的无线电波。如果把这许多电波全都接收下来，音频信号就会像处于闹市之中一样，许多声音混杂在一起，结果什么也听不清了。为了设法选择所需要的节目，在接收天线后，有一个选择性电路，它的作用是把所需的信号（电台）挑选出来，并把不要的信号“滤掉”，以免产生干扰，这就是我们收听广播时，所使用的“选台”按钮。选择性电路的输出是选出某个电台的高频调幅信号，利用它直接推动耳机（电声器）是不行的，还必须把它恢复成原来的音频信号，这种还原电路称为解调，把解调的音频信号送到耳机，就可以收到广播。上面所讲的是最简单收音机称为直接检波机，但从接收天线得到的高频天线电信号一般非常微弱，直接把它送到检波器不太合适，最好在选择电路和检波器之间插入一个高频放大器，把高频信号放大。即使已经增加高频放大器，检波输出的功率通常也只有几毫瓦，用耳机听还可以，但要用扬声器就嫌太小，因此在检波输出后增加音频放大器来推动扬声器。高放式收音机比直接检波式收音机灵敏度高、功率大，但是选择性还较差，调谐也比较复杂。把从天线接收到的高频信号放大几百甚至几万倍，一般要有几级的高频放大，每一级电路都有一个谐振回路，当被接收的频率改变时，谐振电路都要重新调整，而且每次调整后的选择性和通带很难保证完全一样，为了克服这些缺点，现在的收音机几乎都采用超外差式电路。超外差：输入信号和本机振荡信号产生一个固定中频信号的过程。因为，它是比高频信号低，比低频信号又高的超音频信号，所以这种接收方式叫超外差式。超外差式收音机就是利用这种方式，把接收到的频率不同的电台信号都变成固定的中频信号（465kHz),再由放大器对这个固定的中频信号进行放大，同时在选择回路（输入回路）或高频放大器与检波器之间插入一个变频器及中频放大器。超外差的特点是：被选择的高频信号的载波频率，变为较低的固定不变的中频(465KHz)，再利用中频放大器放大，满足检波的要求，然后才进行检波。在超外差接收机中，为了产生变频作用，还要有一个外加的正弦信号，这个信号通常叫外差信号，产生外差信号的电路，习惯叫本地振荡。在收音机本振频率和被接收天津大学（论文）第3页共9页信号的频率相差一个中频，因此在混频器之前的选择电路，和本振采用统一调谐线，如用同轴的双联电容器(PVC)进行调谐，使之差保持固定的中频数值。由于中频固定，且频率比高频已调信号低，中放的增益可以做得较大，工作也比较稳定，通频带特性也可做得比较理想，这样可以使检波器获得足够大的信号，从而使整机输出音质较好的音频信号。超外差式收音机的基本组成如下图1.1所示：图1.1超外差式收音机的结构图由天线接收的信号经输入回路选频后与本机产生的正弦波振荡信号（其频率总比输入回路选出的信号的频率高465kHz），共同送入变频级进行混频，产生一个固定的差频信号，即465kHz。465kHz中频信号经过几级中频选频放大电路的放大后，加至检波级进行检波。解调出的音频信号经前置低放级电压放大、功率放大级放大后推动喇叭发出声音。检波级输出的波动直流成分信号能反映输入的高频信号强弱，将它经自动增益控制电路后去控制中放级的增益。这样可使高频信号强时中放级增益下降，从而使输出音量不随高频信号强弱变化而发生变化，也使中放级工作稳定、性能提高。AM工作原理：中波广播信号520—1620KHZ，通过L3与CO—3组成的输入回路选择后，送到CXA1691BM集成电路（IC）10脚，与本振信号混频。本振信号是有IC内电路5脚外接B1，C8，CO—4构成本振回路产生的。混频后IC14脚输出各种组合信号，有B2...
