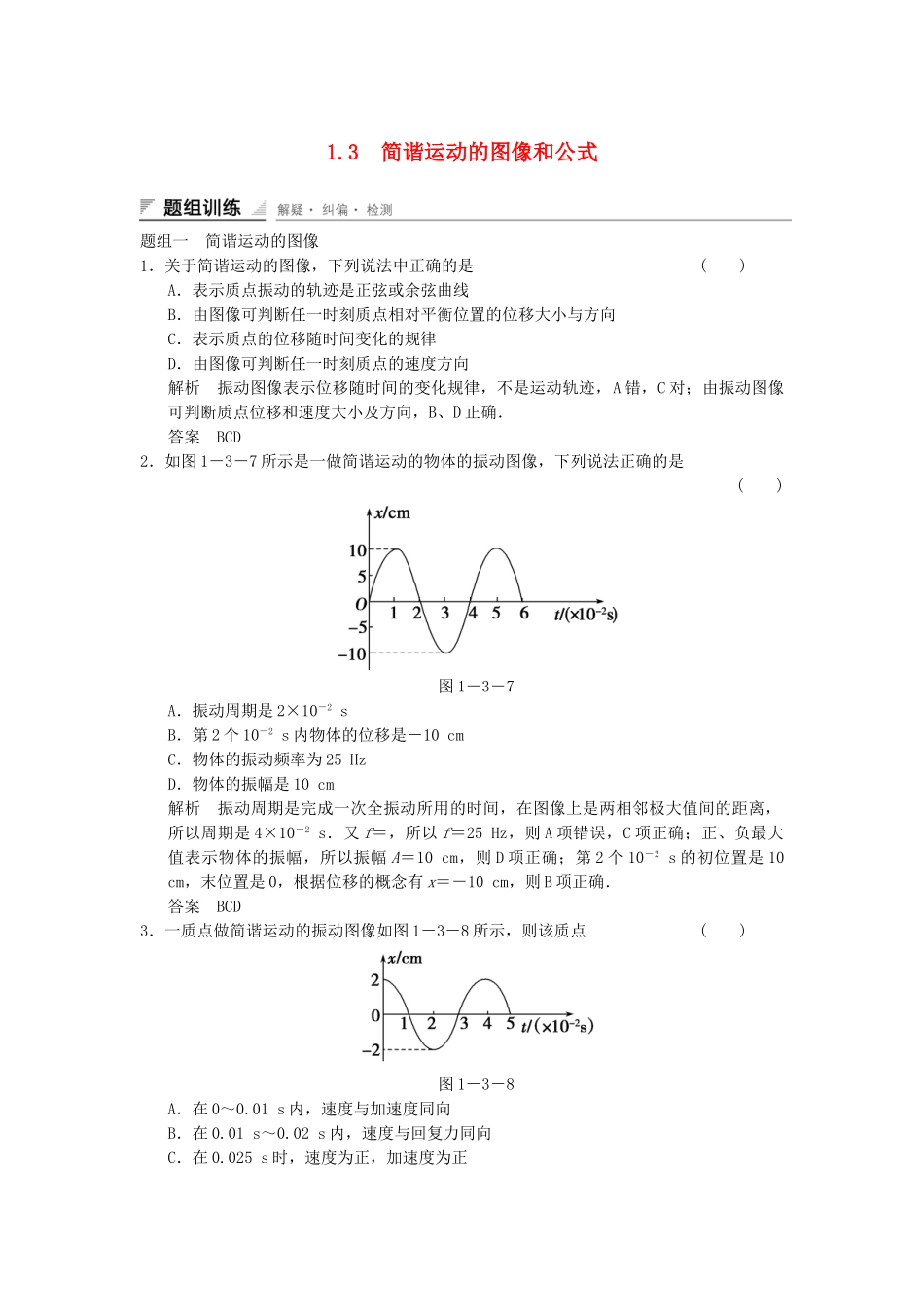

1.3简谐运动的图像和公式题组一简谐运动的图像1．关于简谐运动的图像，下列说法中正确的是()A．表示质点振动的轨迹是正弦或余弦曲线B．由图像可判断任一时刻质点相对平衡位置的位移大小与方向C．表示质点的位移随时间变化的规律D．由图像可判断任一时刻质点的速度方向解析振动图像表示位移随时间的变化规律，不是运动轨迹，A错，C对；由振动图像可判断质点位移和速度大小及方向，B、D正确．答案BCD2．如图1－3－7所示是一做简谐运动的物体的振动图像，下列说法正确的是()图1－3－7A．振动周期是2×10－2sB．第2个10－2s内物体的位移是－10cmC．物体的振动频率为25HzD．物体的振幅是10cm解析振动周期是完成一次全振动所用的时间，在图像上是两相邻极大值间的距离，所以周期是4×10－2s．又f＝，所以f＝25Hz，则A项错误，C项正确；正、负最大值表示物体的振幅，所以振幅A＝10cm，则D项正确；第2个10－2s的初位置是10cm，末位置是0，根据位移的概念有x＝－10cm，则B项正确．答案BCD3．一质点做简谐运动的振动图像如图1－3－8所示，则该质点()图1－3－8A．在0～0.01s内，速度与加速度同向B．在0.01s～0.02s内，速度与回复力同向C．在0.025s时，速度为正，加速度为正D．在0.04s时，速度最大，回复力为零解析F、a与x始终反向，所以由x的正负就能确定a的正负．在x－t图像上，图线各点切线的斜率表示该点的速度，由斜率的正负又可确定v的正负，由此判断A、C正确．答案AC4．图1－3－9甲所示为以O点为平衡位置，在A、B两点间做简谐运动的弹簧振子，图乙为这个弹簧振子的振动图像，由图可知下列说法中正确的是()图1－3－9A．在t＝0.2s时，弹簧振子可能运动到B位置B．在t＝0.1s与t＝0.3s两个时刻，弹簧振子的速度相同C．从t＝0到t＝0.2s的时间内，弹簧振子的动能持续地增加D．在t＝0.2s与t＝0.6s两个时刻，弹簧振子的加速度相同答案A5．如图1－3－10所示是某一质点做简谐运动的图像，下列说法正确的是()图1－3－10A．在第1s内，质点速度逐渐增大B．在第1s内，质点加速度逐渐增大C．在第1s内，质点的回复力逐渐增大D．在第4s内质点的动能逐渐增大E．在第4s内质点的势能逐渐增大F．在第4s内质点的机械能逐渐增大解析在第1s内，质点由平衡位置向正向最大位移处运动，速度减小，位移增大，回复力和加速度都增大；在第4s内，质点由负向最大位移处向平衡位置运动，速度增大，位移减小，动能增大，势能减小，但机械能守恒，选项B、C、D正确．答案BCD6．一个弹簧振子沿x轴做简谐运动，取平衡位置O为x轴坐标原点．从某时刻开始计时，经过四分之一周期，振子具有沿x轴正方向的最大加速度．能正确反映振子位移x与时间t关系的图像是()解析根据F＝－kx及牛顿第二定律得a＝＝－x，当振子具有沿x轴正方向的最大加速度时，具有沿x轴负方向的最大位移，故选项A正确，选项B、C、D错误．答案A7．图1－3－11为甲、乙两单摆的振动图像，则()图1－3－11A．若甲、乙两单摆在同一地点摆动，则甲、乙两单摆的摆长之比l甲∶l乙＝2∶1B．若甲、乙两单摆在同一地点摆动，则甲、乙两单摆的摆长之比l甲∶l乙＝4∶1C．若甲、乙两摆摆长相同，且在不同的星球上摆动，则甲、乙两摆所在星球的重力加速度之比g甲∶g乙＝4∶1D．若甲、乙两摆摆长相同，且在不同的星球上摆动，则甲、乙两摆所在星球的重力加速度之比g甲∶g乙＝1∶4解析由图像可知T甲∶T乙＝2∶1，若两单摆在同一地点，则两摆长之比为l甲∶l乙＝4∶1；若两摆长相等，则所在星球的重力加速度之比为g甲∶g乙＝1∶4.答案BD8．如图1－3－12甲、乙所示为一单摆及其振动图像，由图回答：图1－3－12(1)单摆的振幅为________，频率为________，摆长约为________；图中所示周期内位移x最大的时刻为____________．(2)若摆球从E指向G为正方向，α为最大摆角，则图像中O、A、B、C点分别对应单摆中的________点．一个周期内加速度为正且减小，并与速度同方向的时间范围是________．势能增加且速度为正的时间范围是________．解析(1)由纵坐标的最大位移可直接读取振幅为3cm.从横坐标可直接读取完成一个全振动的时间即周期T＝2s，进而算出频率f＝＝0.5Hz，算出摆长l＝＝1m.从题图中看出...
