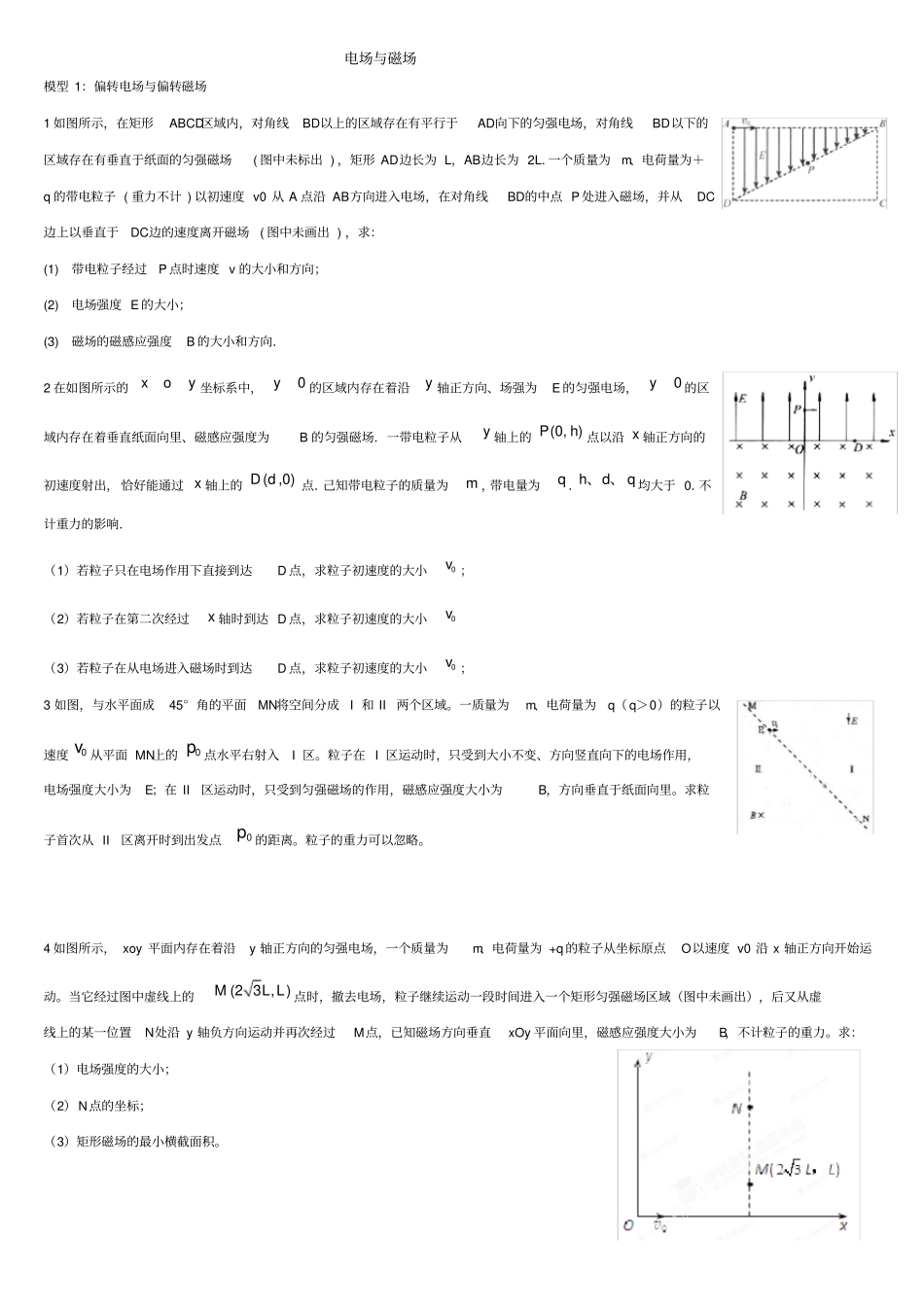

电场与磁场模型1：偏转电场与偏转磁场1如图所示，在矩形ABCD区域内，对角线BD以上的区域存在有平行于AD向下的匀强电场，对角线BD以下的区域存在有垂直于纸面的匀强磁场(图中未标出)，矩形AD边长为L，AB边长为2L.一个质量为m、电荷量为＋q的带电粒子(重力不计)以初速度v0从A点沿AB方向进入电场，在对角线BD的中点P处进入磁场，并从DC边上以垂直于DC边的速度离开磁场(图中未画出)，求：(1)带电粒子经过P点时速度v的大小和方向；(2)电场强度E的大小；(3)磁场的磁感应强度B的大小和方向．2在如图所示的xoy坐标系中，0y的区域内存在着沿y轴正方向、场强为E的匀强电场，0y的区域内存在着垂直纸面向里、磁感应强度为B的匀强磁场．一带电粒子从y轴上的(0,)Ph点以沿x轴正方向的初速度射出，恰好能通过x轴上的(,0)Dd点．己知带电粒子的质量为m，带电量为q．hdq、、均大于0．不计重力的影响．（1）若粒子只在电场作用下直接到达D点，求粒子初速度的大小0v；（2）若粒子在第二次经过x轴时到达D点，求粒子初速度的大小0v（3）若粒子在从电场进入磁场时到达D点，求粒子初速度的大小0v；3如图，与水平面成45°角的平面MN将空间分成I和II两个区域。一质量为m、电荷量为q（q＞0）的粒子以速度0v从平面MN上的0p点水平右射入I区。粒子在I区运动时，只受到大小不变、方向竖直向下的电场作用，电场强度大小为E；在II区运动时，只受到匀强磁场的作用，磁感应强度大小为B，方向垂直于纸面向里。求粒子首次从II区离开时到出发点0p的距离。粒子的重力可以忽略。4如图所示，xoy平面内存在着沿y轴正方向的匀强电场，一个质量为m、电荷量为+q的粒子从坐标原点O以速度v0沿x轴正方向开始运动。当它经过图中虚线上的(23,)MLL点时，撤去电场，粒子继续运动一段时间进入一个矩形匀强磁场区域（图中未画出），后又从虚线上的某一位置N处沿y轴负方向运动并再次经过M点，已知磁场方向垂直xOy平面向里，磁感应强度大小为B，不计粒子的重力。求：（1）电场强度的大小；（2）N点的坐标；（3）矩形磁场的最小横截面积。5如图21所示，在直角坐标系xoy的第一、四象限区域内存在边界平行y轴的两个有界的匀强磁场：垂直纸面向外的匀强磁场Ⅰ、垂直纸面向里的匀强磁场Ⅱ。O、M、P、Q为磁场边界和x轴的交点，OM=MP=L；在第三象限存在沿y轴正向的匀强电场。一质量为m带电量为q的带电粒子从电场中坐标为(LL，2)的点以速度0v沿+x方向射出，恰好经过原点O处射入区域Ⅰ又从M点射出区域Ⅰ（粒子的重力不计）。（1）求第三象限匀强电场场强E的大小；（2）求区域Ⅰ内匀强磁场磁感应强度B的大小；（3）若带电粒子能再次回到原点O，问区域Ⅱ内磁场的宽度至少为多少？粒子两次经过原点O的时间间隔为多少？6如图所示，在xoy平面直角坐标系的第一象限有射线OA，OA与x轴正方向夹角为30°，OA与y轴所夹区域内有沿y轴负方向的匀强电场，其他区域存在垂直于坐标平面向外的匀强磁场。有一质量为m、电量为q的带正电粒子，从y轴上的P点沿着x轴正方向以初速度v0射入电场，运动一段时间后经过Q点垂直于射线OA进入磁场，经磁场偏转，过y轴正半轴上的M点再次垂直进入匀强电场。已知OP=h，不计粒子重力，求：（1）粒子经过Q点时的速度大小；（2）匀强电场电场强度的大小；（3）粒子从Q点运动到M点所用的时间。模型2：加速电场偏转磁场1如图所示，相距为R的两块平行金属板M、N正对着放置，S1、S2分别为M、N板上的小孔，S1、S2、O三点共线，它们的连线垂直M、N，且S2O＝R.以O为圆心、R为半径的圆形区域内存在磁感应强度为B、方向垂直纸面向外的匀强磁场．D为收集板，板上各点到O点的距离以及板两端点的距离都为2R，板两端点的连线垂直M、N板．质量为m、带电量为＋q的粒子经S1进入M、N间的电场后，通过S2进入磁场．粒子在S1处的速度以及粒子所受的重力均不计．(1)当M、N间的电压为U时，求粒子进入磁场时速度的大小v；(2)若粒子恰好打在收集板D的中点上，求M、N间的电压值U0；(3)当M、N间的电压不同时，粒子从S1到打在D上经历的时间t会不同，求t的最小值．2如图所示，在x轴上方有垂直于xy平面向里的匀强磁场，磁感应强度为B；在x轴下方有沿y轴负方向的匀强电场，...
