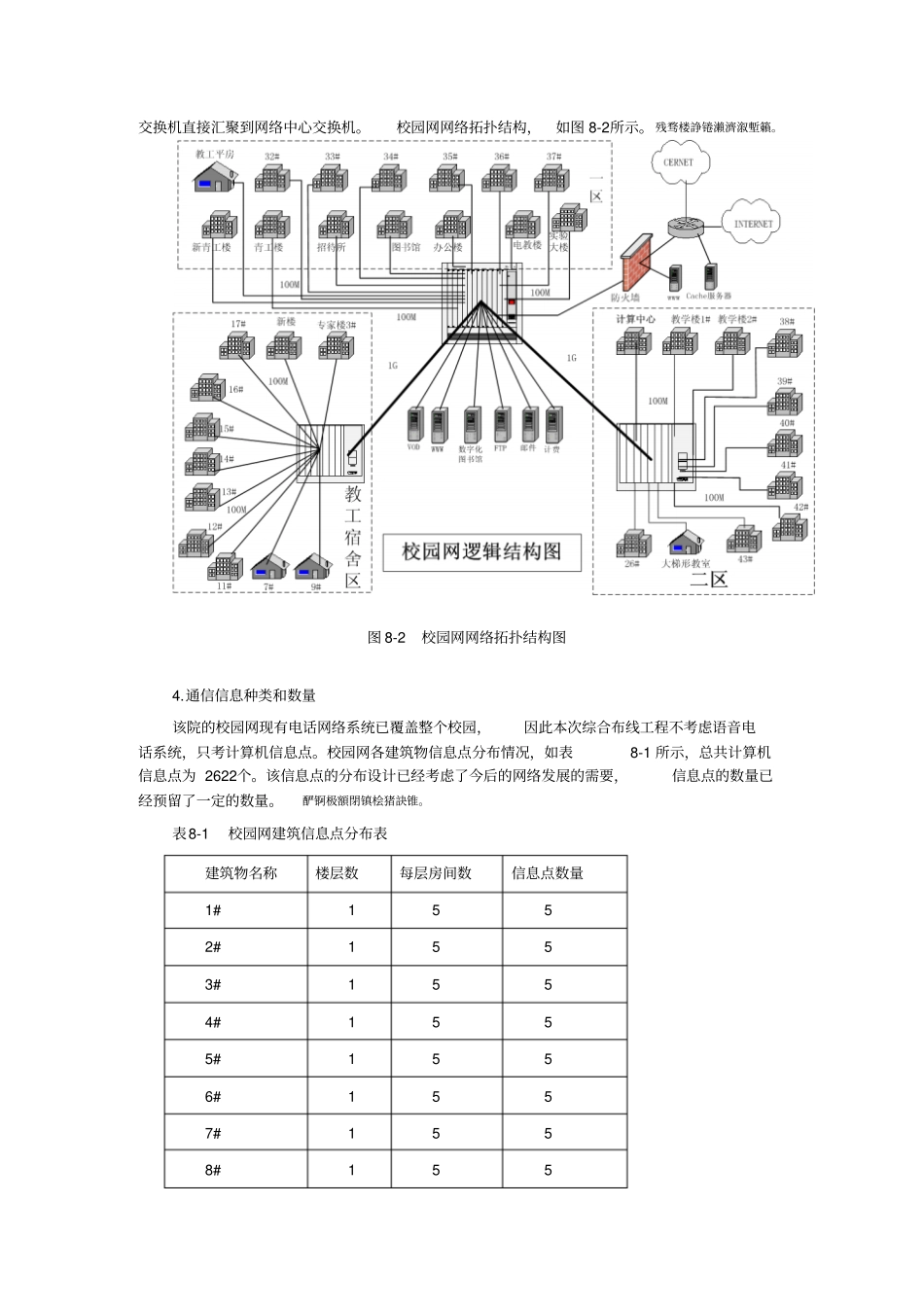

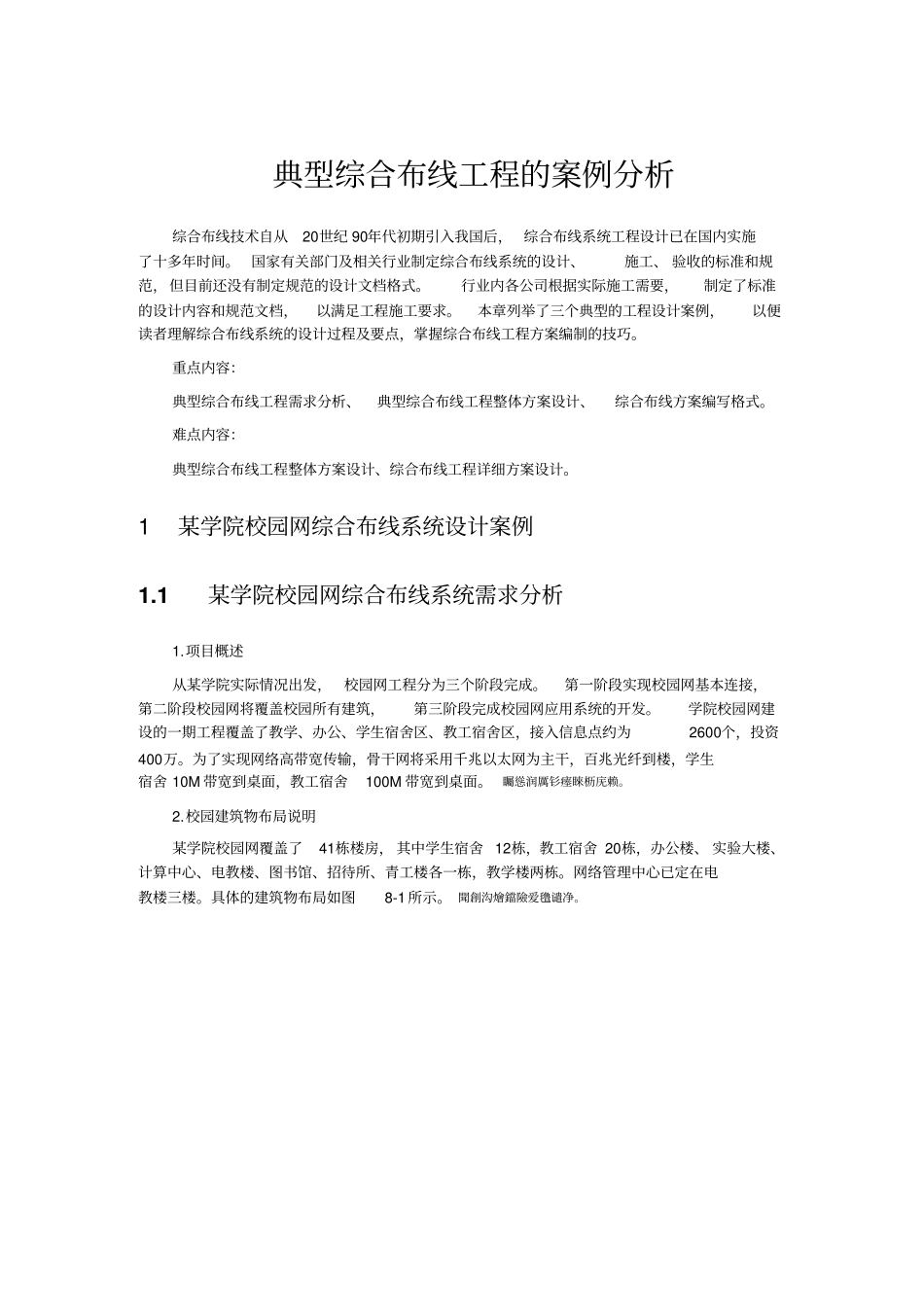

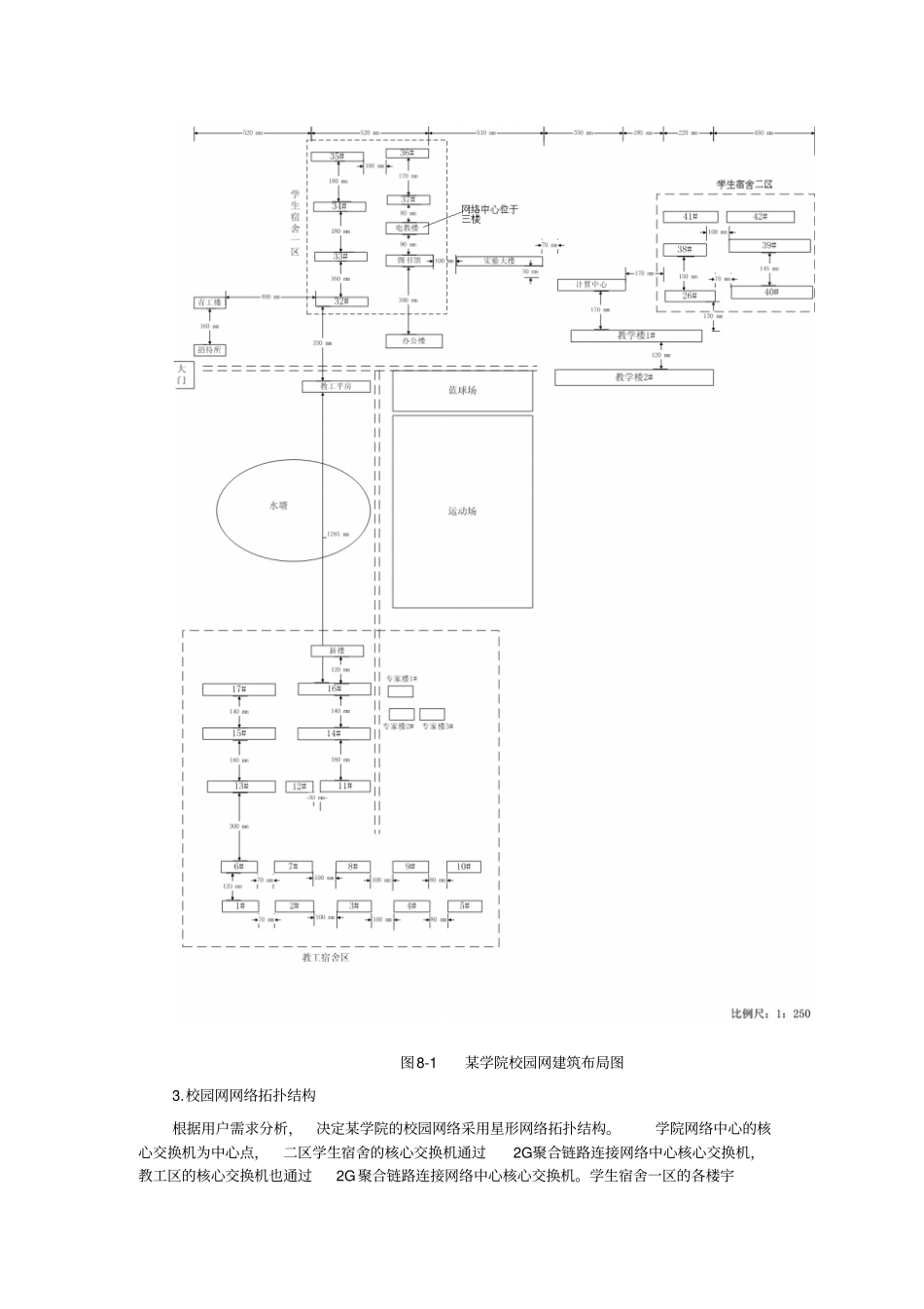

典型综合布线工程的案例分析综合布线技术自从20世纪90年代初期引入我国后，综合布线系统工程设计已在国内实施了十多年时间。国家有关部门及相关行业制定综合布线系统的设计、施工、验收的标准和规范，但目前还没有制定规范的设计文档格式。行业内各公司根据实际施工需要，制定了标准的设计内容和规范文档，以满足工程施工要求。本章列举了三个典型的工程设计案例，以便读者理解综合布线系统的设计过程及要点，掌握综合布线工程方案编制的技巧。重点内容：典型综合布线工程需求分析、典型综合布线工程整体方案设计、综合布线方案编写格式。难点内容：典型综合布线工程整体方案设计、综合布线工程详细方案设计。1某学院校园网综合布线系统设计案例1.1某学院校园网综合布线系统需求分析1.项目概述从某学院实际情况出发，校园网工程分为三个阶段完成。第一阶段实现校园网基本连接，第二阶段校园网将覆盖校园所有建筑，第三阶段完成校园网应用系统的开发。学院校园网建设的一期工程覆盖了教学、办公、学生宿舍区、教工宿舍区，接入信息点约为2600个，投资400万。为了实现网络高带宽传输，骨干网将采用千兆以太网为主干，百兆光纤到楼，学生宿舍10M带宽到桌面，教工宿舍100M带宽到桌面。矚慫润厲钐瘗睞枥庑赖。2.校园建筑物布局说明某学院校园网覆盖了41栋楼房，其中学生宿舍12栋，教工宿舍20栋，办公楼、实验大楼、计算中心、电教楼、图书馆、招待所、青工楼各一栋，教学楼两栋。网络管理中心已定在电教楼三楼。具体的建筑物布局如图8-1所示。聞創沟燴鐺險爱氇谴净。图8-1某学院校园网建筑布局图3.校园网网络拓扑结构根据用户需求分析，决定某学院的校园网络采用星形网络拓扑结构。学院网络中心的核心交换机为中心点，二区学生宿舍的核心交换机通过2G聚合链路连接网络中心核心交换机，教工区的核心交换机也通过2G聚合链路连接网络中心核心交换机。学生宿舍一区的各楼宇交换机直接汇聚到网络中心交换机。校园网网络拓扑结构，如图8-2所示。残骛楼諍锩瀨濟溆塹籟。图8-2校园网网络拓扑结构图4.通信信息种类和数量该院的校园网现有电话网络系统已覆盖整个校园，因此本次综合布线工程不考虑语音电话系统，只考计算机信息点。校园网各建筑物信息点分布情况，如表8-1所示，总共计算机信息点为2622个。该信息点的分布设计已经考虑了今后的网络发展的需要，信息点的数量已经预留了一定的数量。酽锕极額閉镇桧猪訣锥。表8-1校园网建筑信息点分布表建筑物名称楼层数每层房间数信息点数量1#1552#1553#1554#1555#1556#1557#1558#1559#15510#15511#361812#361813#361814#361815#361816#361817#3618新楼5630专家楼1248专家楼2248专家楼324821#（平房）18826#31012032#31012033#41016034#41016035#41016036#41016037#41016038#41016039#51224040#51224041#51224042#512240办公楼31150电教楼356图书馆31030实验大楼51250计算中心31028教学楼1#32030教学楼2#61030总计26225.现有网络情况说明该学院的计算中心二楼、三楼机房及电机系办公室已组建自己的局域网络，连接计算机达320台。电教楼一楼的计算机实验室也已组建了小的局域网络，连接计算机达92台。图书馆一、二、三楼已组建了局域网络用于采编，连接计算机达10台。彈贸摄尔霁毙攬砖卤庑。6.网管中心位置该学院已指定网管中心设立在电教楼三楼，位于学院建筑平面的中心点。1.2设计依据1.本综合布线工程设计遵循以下标准或规范：（1）DBJ08-59-95：智能建筑设计标准（2）ANSI/EIA/TIA-568A：民用建筑电信布线系统标准（3）ANSI/EIA/TIA-569：电信走道和空间的民用建筑标准（4）ANSI/EIA/TIA-606：民用建筑电信设施的管理标准（5）ANSI/EIA/TIA-607：民用建筑电信设施接地标准（6）TSB-67：UTP布线现场测试标准（7）ISO/IEC11801：电信布线系统标准（8）GB/T50312-2000：建筑与建筑群综合布线系统工程设计规范（9）JGJ/T16-92：中国民用建筑电气设计规范2.本工程设计参照的网络标准有：（1）IEEE802.3：Ethernet(10BASE-T)（2）IEEE802.3u：FastEthernet(100BASE-T)（3）IEEE802.5：TokenRing(4M/16M)（4）ANSIFDDI/TPDDI：光纤分布式数据接口网络标准3...
