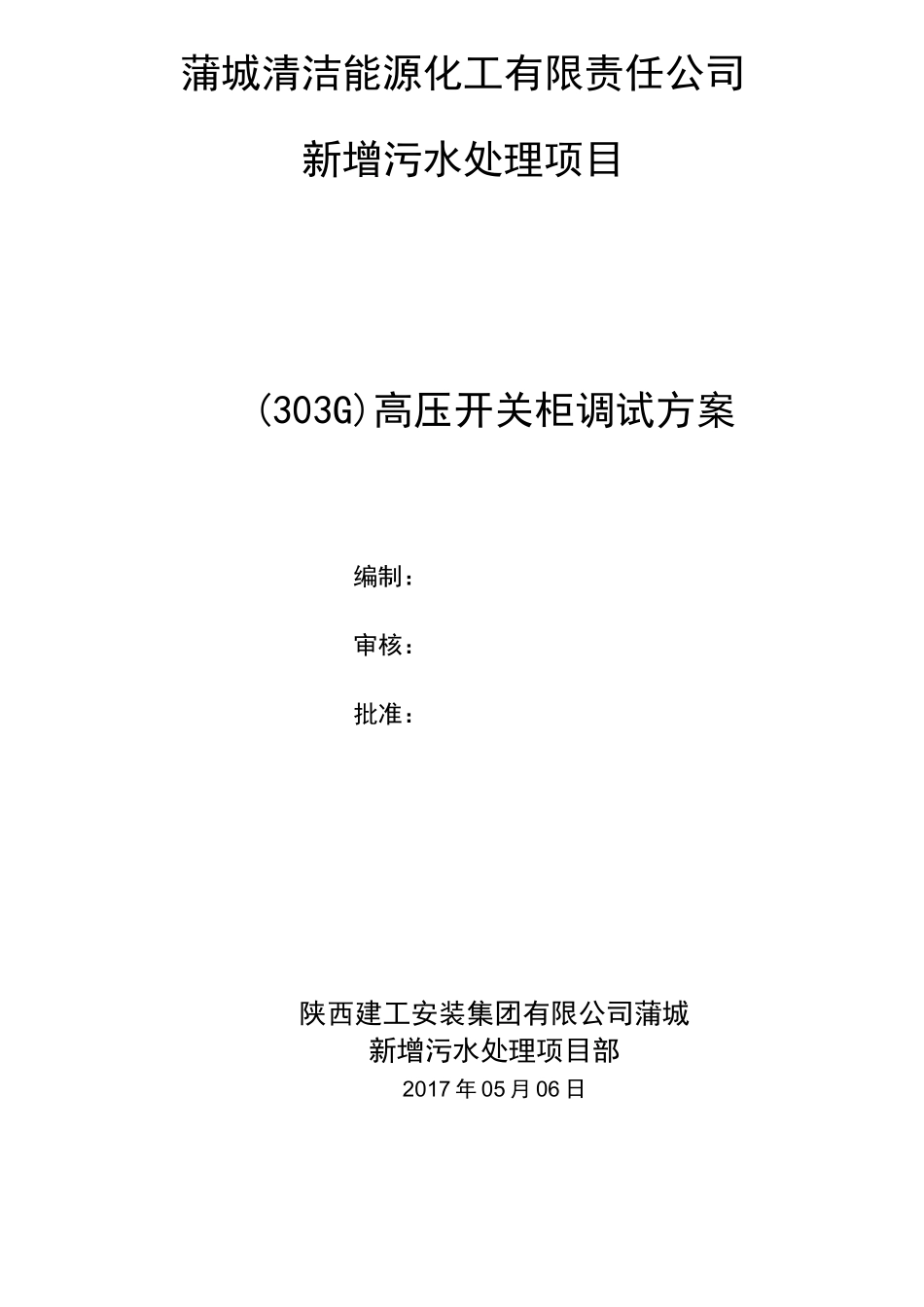

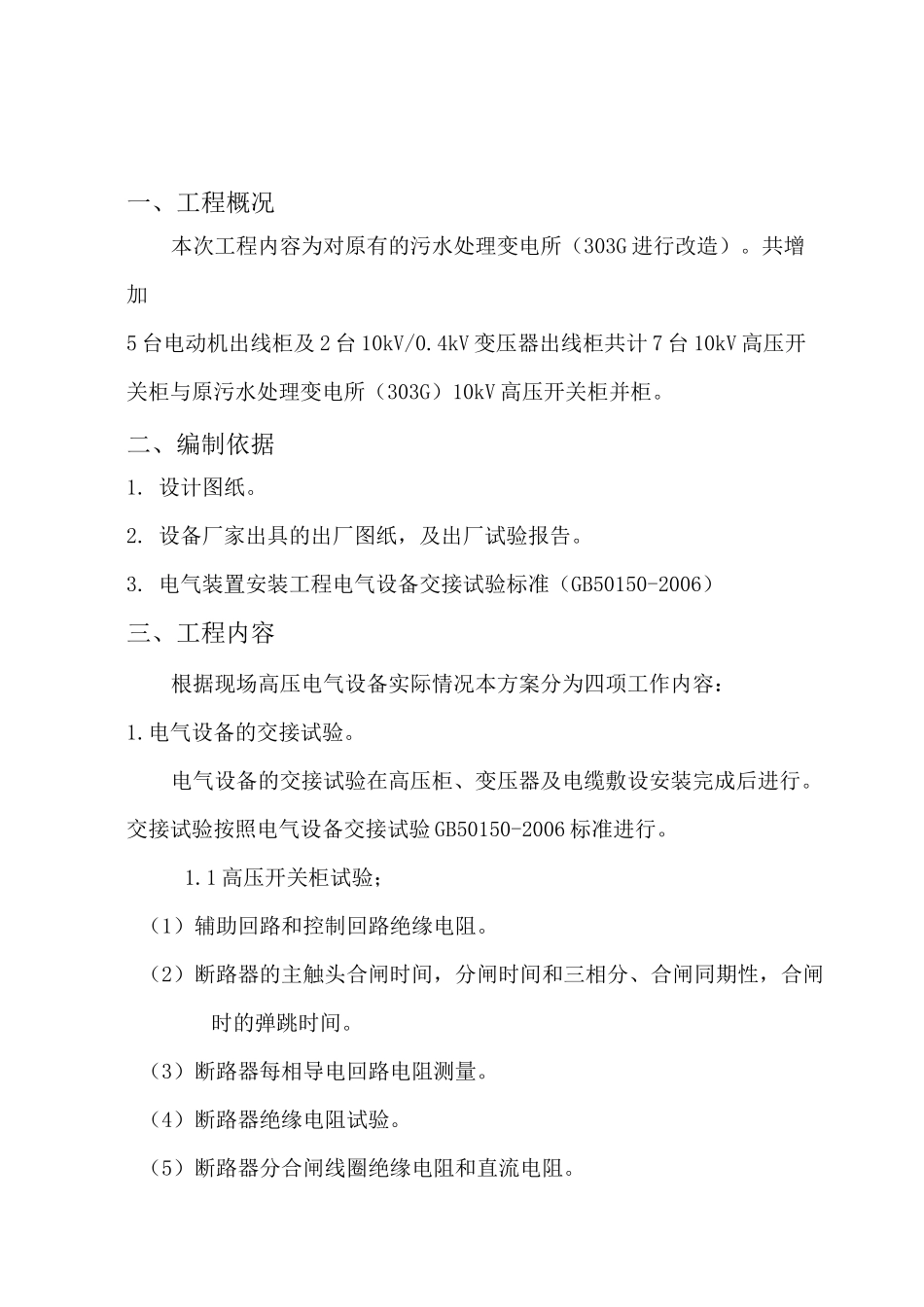

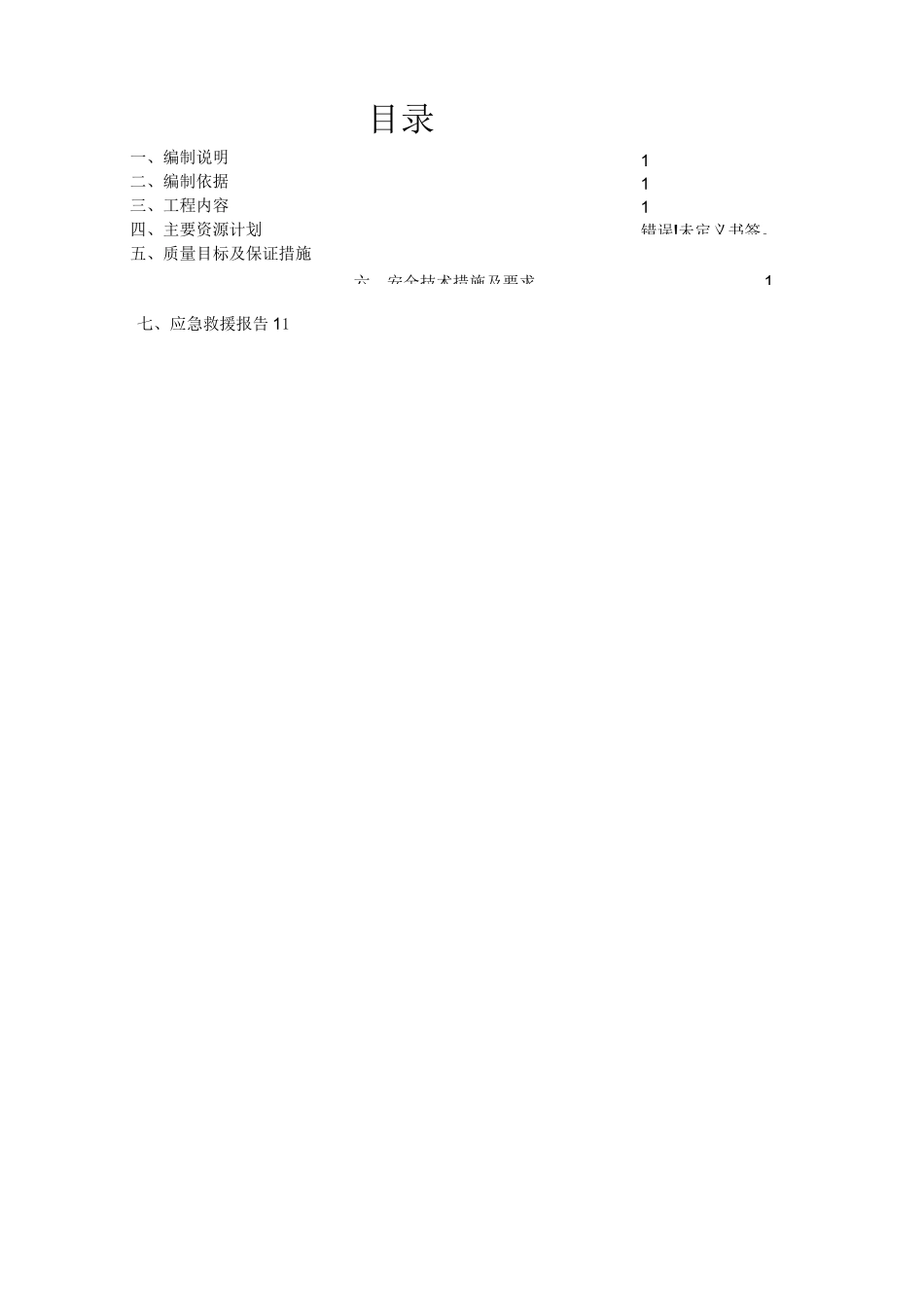

蒲城清洁能源化工有限责任公司新增污水处理项目(303G)高压开关柜调试方案编制：审核：批准：陕西建工安装集团有限公司蒲城新增污水处理项目部2017年05月06日111错误!未定义书签。七、应急救援报告11六、安全技术措施及要求1一、编制说明二、编制依据三、工程内容四、主要资源计划五、质量目标及保证措施目录一、工程概况本次工程内容为对原有的污水处理变电所（303G进行改造）。共增加5台电动机出线柜及2台10kV/0.4kV变压器出线柜共计7台10kV高压开关柜与原污水处理变电所（303G）10kV高压开关柜并柜。二、编制依据1.设计图纸。2.设备厂家出具的出厂图纸，及出厂试验报告。3.电气装置安装工程电气设备交接试验标准（GB50150-2006）三、工程内容根据现场高压电气设备实际情况本方案分为四项工作内容：1.电气设备的交接试验。电气设备的交接试验在高压柜、变压器及电缆敷设安装完成后进行。交接试验按照电气设备交接试验GB50150-2006标准进行。1.1高压开关柜试验；（1）辅助回路和控制回路绝缘电阻。（2）断路器的主触头合闸时间，分闸时间和三相分、合闸同期性，合闸时的弹跳时间。（3）断路器每相导电回路电阻测量。（4）断路器绝缘电阻试验。（5）断路器分合闸线圈绝缘电阻和直流电阻。（6）断路器的操动机构试验。7)断路器交流耐压试验。8)CT绝缘电阻试验。9)CT交流耐压试验。10)CT极性检查。11)CT变比检查和变比误差测量。12)PT绝缘电阻测量。13)PT交流耐压试验。14)PT联结组别和极性。15)PT电压比测试和变比误差测量。16)PT—、二次直流电阻测试。17)过电压保护装置的测试。1.2电力电缆；1)测量绝缘电阻。2)交流耐压试验或直流泄露电流测量3)电缆两端相位检查。1.3隔离开关试验；1)测量绝缘电阻。2)交流耐压试验。3)操动机构试验。4)操动机构最低动作电压试验。1.4封闭母线连同套管试验；1)绝缘电阻测量。（2）交流耐压试验。2．二次回路的检查和接线。2.1二次回路的检查和试验项目：2.2．校对线路连接的准确性；2.3．测量绝缘电阻；3．综合继电保护系统试验及整定。3.1继电保护单元整定按照设计院或甲方提供的继电保护整定值表进行。3.2高压电气系统选用的继保，提供速断、过流、过负荷、过电压和低电压等保护及电能测量检测功能。并建立配套的监控系统。3.3继电保护单元的整定和监控系统的建立完成后，应进行模拟故障试验，检查继电器保护功能及其联锁装置符合设计及安全操作要求。4.变配电系统试运行。变配电系统试运行前，成立试运行领导小组，组织好对各种继电保护装置整组试验以及计量回路、自动控制回路等通电检验之后，确认保护动作可靠、接线无误、高压设备试验数据合格即后可进行系统试运行。4.1模拟试运行在一次主回路不带电的情况下，对所有二次回路输入规定的操作电源，以模拟运行方式进行故障动作，检查工作性能。（1）检查速断、过流、低电压等保护装置用信号发生装置给出速断、过流、低电压信号，应能使断路器准确跳闸，监控系统能发出相应的信号。(2)在电压互感器二次回路中，输入三相100V电压，闭合直流小母线及各分支回路开关。监控系统投入运行，进行分闸和合闸试验5次以上，断路器应动作可靠，有关辅助接点、信号、隔离开关闭锁结构等工作正常、无卡阻、失控现象。4.2带电试运行变配电系统带电试运行应先进行24小时的空载试运行，运行无异常，再进行24〜72小时的负载试运行。(1)试运行前的准备工作a．在模拟试运行的基础上，对所有二次回路再重复进行检查一遍，对已检查过的接线恢复原状。b．检验一次设备。清洁设备，高压设备交接试验完全符合要求。c．准备电气安全用具以及消防用具。d．试运行领导小组组织参加试运行人员，明确分工，各负其责，指定有高压操作合格证者操作高压分闸机构。e．制定送电方案，整个试运行要安方案进行。f．预先与供电单位取得密切联系。(2)空载试运行变压器送电安全方面应注意的事项：①人员方面送电前设备修配及盘柜制造厂家、保护装置厂家、安装调试、总包专业工程师业主、监理等人员应到位。②技术方面开关柜送电前首先对其进行合跳试验，检查各接线端是否在正确位置，接线有无遗漏，差错，本体有无遗物。③消防及安全设...
