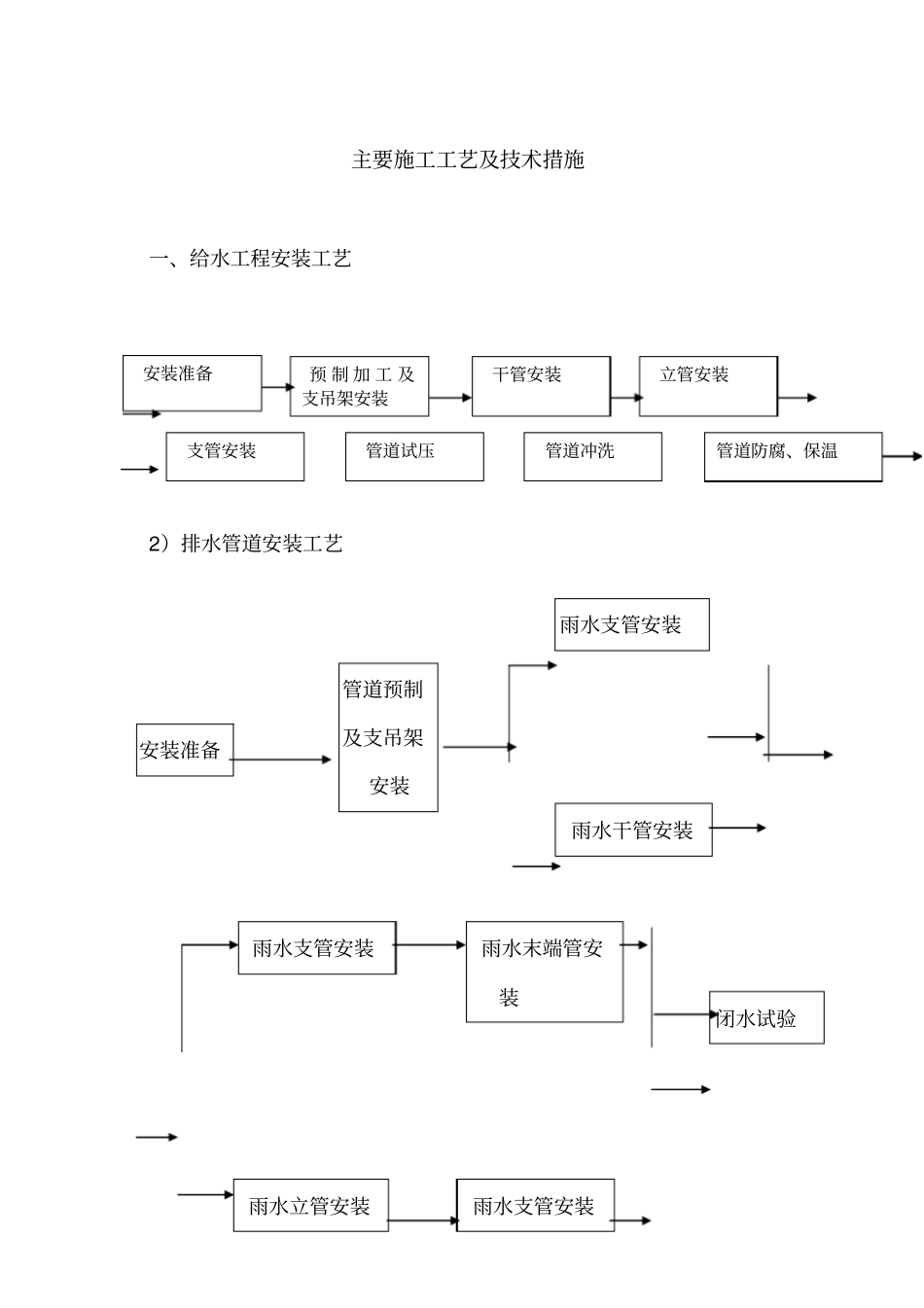

主要施工工艺及技术措施一、给水工程安装工艺2）排水管道安装工艺雨水支管安装管道预制及支吊架安装安装准备雨水干管安装雨水末端管安装雨水支管安装闭水试验雨水立管安装雨水支管安装安装准备预制加工及支吊架安装干管安装立管安装支管安装管道试压管道冲洗管道防腐、保温一、管道支吊架安装1、阀门附近适当附加的支架，水泵连接的管件和阀门附加支架。2、管道支、吊、托架的安装要求：a、安装位置正确，埋件平整牢固；b、与管道接触紧密，牢固可靠；c、滑动支架灵活，滑托与滑槽两侧间留有3-5毫米的间隙，并留有一定的偏移量；d、无热伸长管道的吊架、吊杆垂直安装；e、有热伸长管道的吊杆，向热膨胀的反方向偏；f、固定在建筑结构上的管道支、吊架不应影响结构的安全。g、管道支管支架一般采用管卡作支架，设置于管段中间部位。所有管道安装的配件，必须是批准的指定产品，不得安装任何代用品。矚慫润厲钐瘗睞枥庑赖。3）管道、阀门、吊架、托架和支撑架等均须进行油漆。所有金属表面，应清除铁锈、烧焊渣、铁屑、灰尘和油脂，并涂上一层认可的底漆，不少于二层认可的底层漆和外层漆，当金属表面隐藏在闷顶内或安装在管道槽内除外。聞創沟燴鐺險爱氇谴净。4）底漆应为红铅漆，其余为外层油漆。涂漆后，须再加上颜色和带指示箭头。管道如安装在管道廊内或吊顶内，只须涂底漆，唯颜色带与指示箭头仍须画在管道上，其距离不得超过4米残骛楼諍锩瀨濟溆塹籟。5）管道水平安装和垂直安装支、吊架间距如下：管道材料直径（毫米）支架中心间距（米）垂直安装水平安装镀锌钢管151.52.015~10020~323.02.532~503.53.065~804.53.5100~1505.44.5乙烯管1001.91.950~1501502.12.1二、管道安装一、立管安装要求：A、调直后的管道上的零件如有松动，要重新上紧。B、立管上的阀门做到便于开启和检修。向上供水立管上的阀门，安装于地坪面上300毫米处。C、当使用膨胀螺栓时，首先在安装支（吊）架的位置用冲击电钻钻孔，孔的直径与套管外径相等，深度与螺栓长度相等。酽锕极額閉镇桧猪訣锥。D、上管时要注意安全，并且要保护好末端的螺纹不会碰坏。9）排水管立管安装要求：A、排水管安装时，立管要用锤线吊验，先划上立管位置后，再安装管道，保证管道不倾不斜为竖直。水平管安装时，坡度要达到规定的要求。多根管道在一块排列时，做到整齐，尽量减少互相交叉。彈贸摄尔霁毙攬砖卤庑。B、排水管采用柔性抗震接头，柔性抗震接头用法兰和内嵌入胶圈止水固定。C、排水管横管与横管，横管与立管的连接，采用45°三通或四通或90°斜四通。D、排水立管在底层和每三层设置一个检查口。检查口高度由地面至中心1米。暗装立管，要求土建施工配合，在检查口处设置检修门。在连接2个及以上便器或3个及以上卫生器具的污水横管上设置清扫口。这样可即时排除管道的堵塞，保持水流畅通。謀荞抟箧飆鐸怼类蒋薔。E、为了使排水管安装牢固，管道的吊钩或卡箍固定在承重的墙或梁上。三、设备安装：1）设备安装前做好各项准备工作，首先检查设备型号是否正确，技术资料是否齐全，各项参数是否符合设计要求，是否有具体安装要求等。厦礴恳蹒骈時盡继價骚。2）每个水泵应有制造商铭牌，并列出系列、型号、数据资料及生产日期等。3）连接水泵出入口前，长半径渐缩弯头或渐缩管，尺寸渐减。安装支撑管道在邻近水泵，使得无重量附于泵壳上。提供支撑于水泵吸入口和出口弯头，尺寸在100mm及以上。茕桢广鳓鯡选块网羈泪。4）设备进场自检完毕后，立即报请监理工程师检验，经监理工程师批准后，设备才能进行安装。5）需要安装在混凝土基础上的设备，应按设备重量和大小尺寸，进行基础设计、预留设备安装孔。先由土建浇筑混凝土基础，进行检验正确后，再行安装设备。鹅娅尽損鹌惨歷茏鴛賴。四）水泵安装要求：A、对水泵型号和资料进行检查核对，了解水泵安装要求；B、配合土建施工浇筑水泵基础，校对水泵位置是否符合设计要求，检查预留安装孔位置是否正确。安装集水泵时，直接将泵基座固定在底板上，然后再将两根导杆固定在泵基座和井口上。籟丛妈羥为贍偾蛏练淨。C、水泵就位，校对位置后固定。D、安装阀门及管件，与室内管网和...
