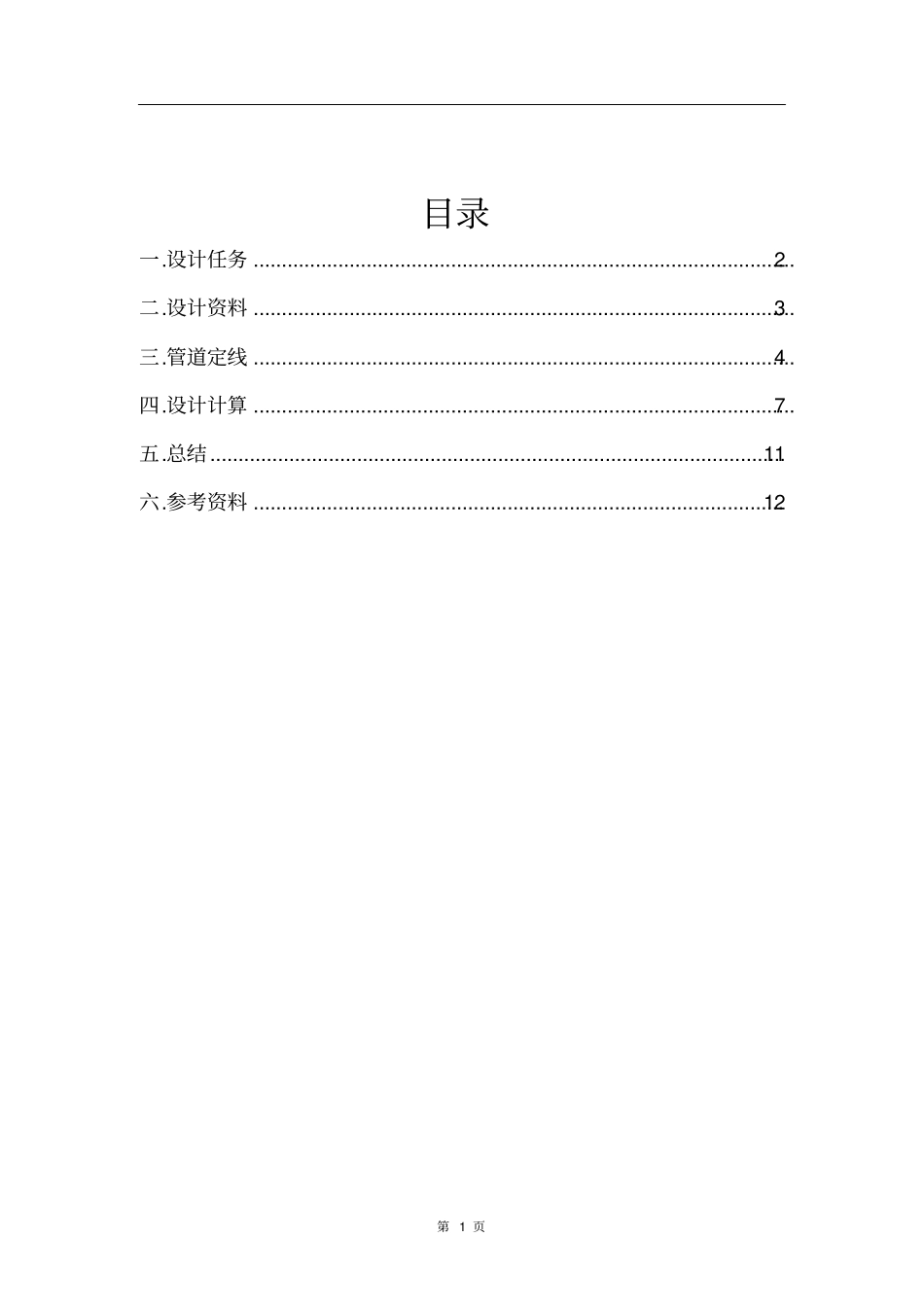

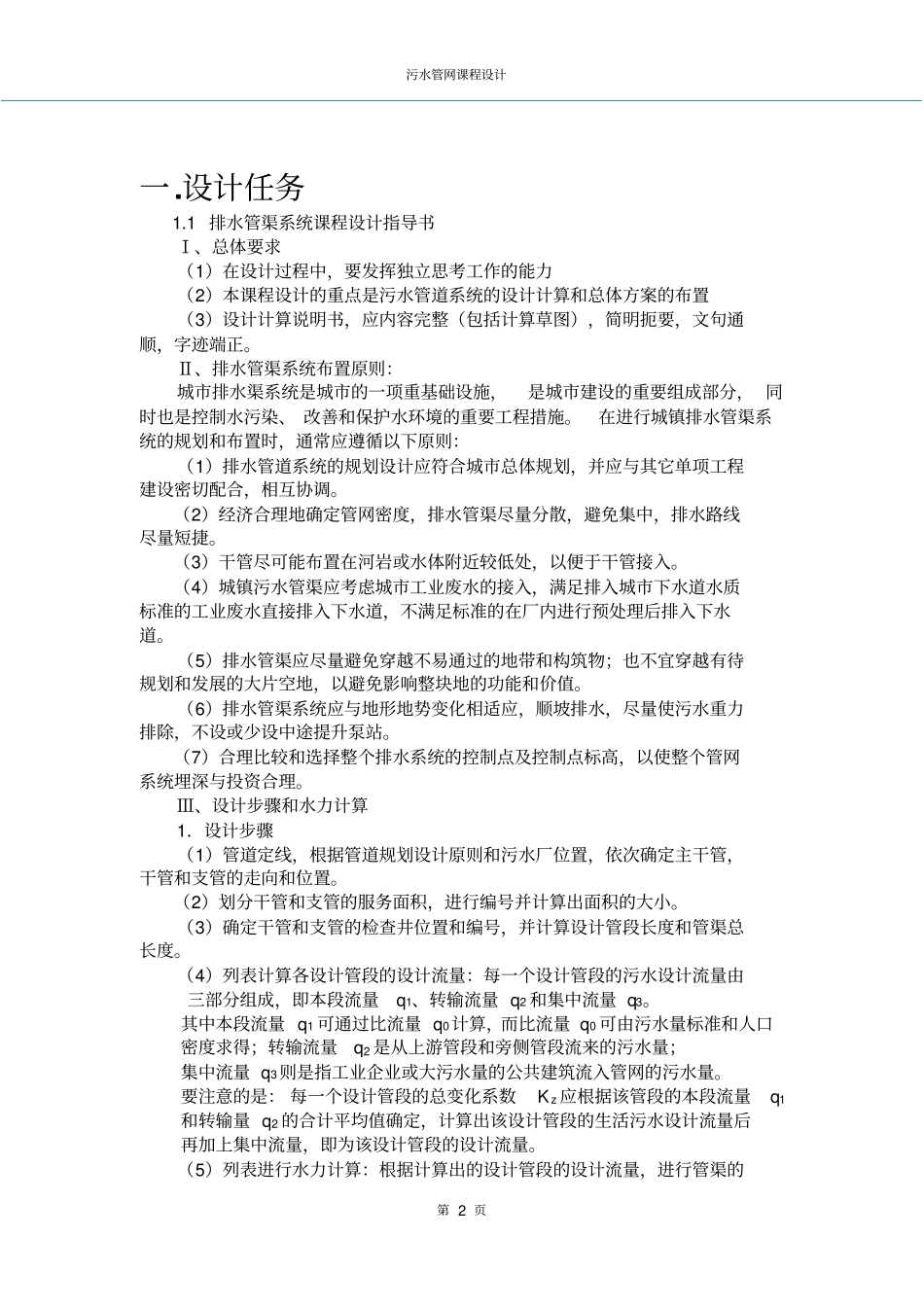

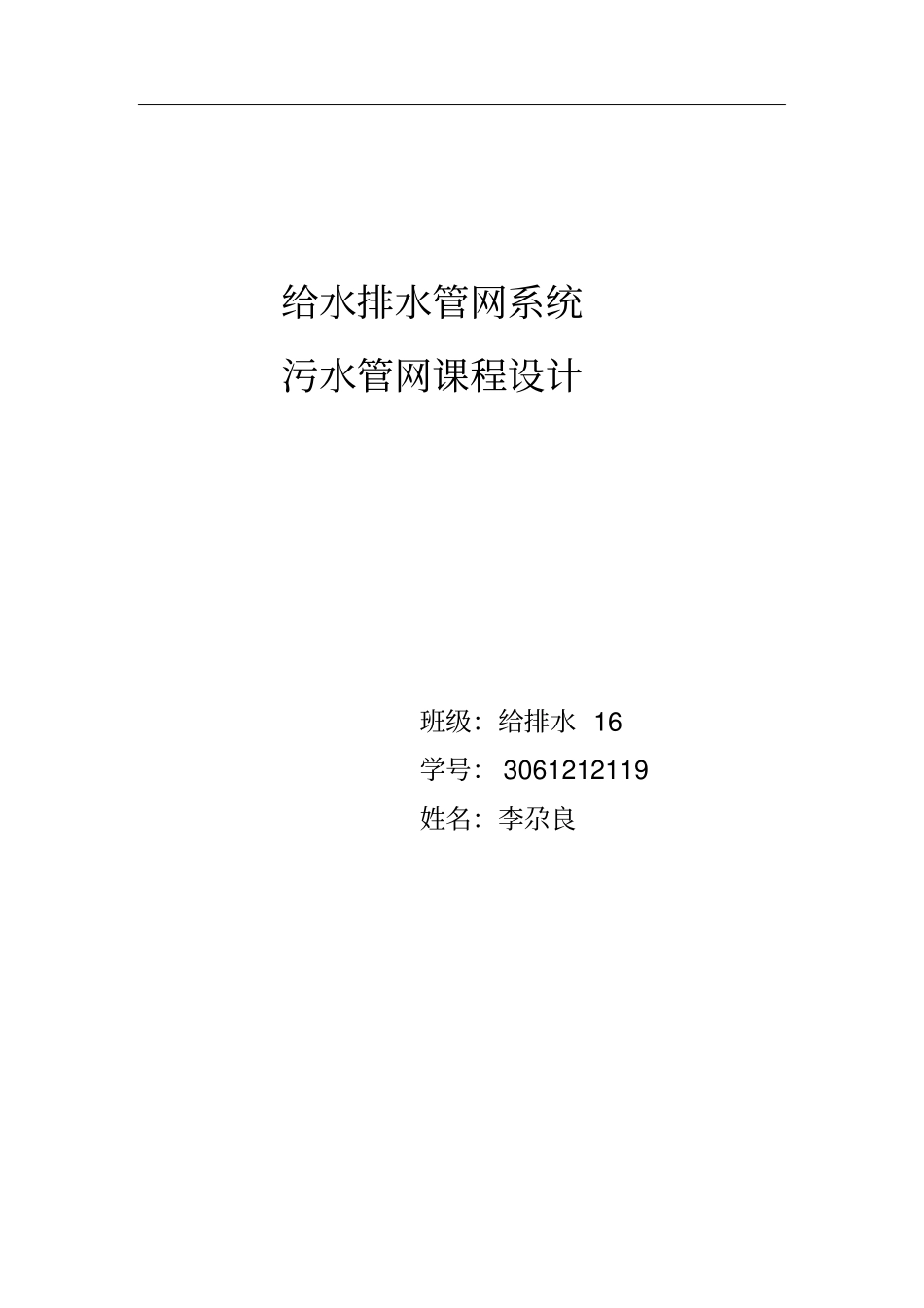

给水排水管网系统污水管网课程设计班级：给排水16学号：3061212119姓名：李尕良第1页目录一.设计任务................................................................................................2二.设计资料................................................................................................3三.管道定线................................................................................................4四.设计计算................................................................................................7五.总结......................................................................................................11六.参考资料..............................................................................................12污水管网课程设计第2页一.设计任务1.1排水管渠系统课程设计指导书Ⅰ、总体要求（1）在设计过程中，要发挥独立思考工作的能力（2）本课程设计的重点是污水管道系统的设计计算和总体方案的布置（3）设计计算说明书，应内容完整（包括计算草图），简明扼要，文句通顺，字迹端正。Ⅱ、排水管渠系统布置原则：城市排水渠系统是城市的一项重基础设施，是城市建设的重要组成部分，同时也是控制水污染、改善和保护水环境的重要工程措施。在进行城镇排水管渠系统的规划和布置时，通常应遵循以下原则：（1）排水管道系统的规划设计应符合城市总体规划，并应与其它单项工程建设密切配合，相互协调。（2）经济合理地确定管网密度，排水管渠尽量分散，避免集中，排水路线尽量短捷。（3）干管尽可能布置在河岩或水体附近较低处，以便于干管接入。（4）城镇污水管渠应考虑城市工业废水的接入，满足排入城市下水道水质标准的工业废水直接排入下水道，不满足标准的在厂内进行预处理后排入下水道。（5）排水管渠应尽量避免穿越不易通过的地带和构筑物；也不宜穿越有待规划和发展的大片空地，以避免影响整块地的功能和价值。（6）排水管渠系统应与地形地势变化相适应，顺坡排水，尽量使污水重力排除，不设或少设中途提升泵站。（7）合理比较和选择整个排水系统的控制点及控制点标高，以使整个管网系统埋深与投资合理。Ⅲ、设计步骤和水力计算1．设计步骤（1）管道定线，根据管道规划设计原则和污水厂位置，依次确定主干管，干管和支管的走向和位置。（2）划分干管和支管的服务面积，进行编号并计算出面积的大小。（3）确定干管和支管的检查井位置和编号，并计算设计管段长度和管渠总长度。（4）列表计算各设计管段的设计流量：每一个设计管段的污水设计流量由三部分组成，即本段流量q1、转输流量q2和集中流量q3。其中本段流量q1可通过比流量q0计算，而比流量q0可由污水量标准和人口密度求得；转输流量q2是从上游管段和旁侧管段流来的污水量；集中流量q3则是指工业企业或大污水量的公共建筑流入管网的污水量。要注意的是：每一个设计管段的总变化系数Kz应根据该管段的本段流量q1和转输量q2的合计平均值确定，计算出该设计管段的生活污水设计流量后再加上集中流量，即为该设计管段的设计流量。（5）列表进行水力计算：根据计算出的设计管段的设计流量，进行管渠的污水管网课程设计第3页水力计算。2．水力计算污水管渠按非满流设计一般规定：（1）最小管径与最小坡度。街道污水管量小管径为300mm，相应的最小坡度为0.003；街坊内污水管最小管径为200mm，相应的最小坡度为0.004。（2）最大流速与最小流速。金属管最大流速为10m/s，非金属管为5m/s，在设计充满度下的最小流速为0.6m/s。（3）最大设计充满度。如表所示。污水管渠最大设计充满度管径或渠高（mm）最大设计充满度管径或渠高（mm）最大设计充满度200-3000.55500-9000.70350-4500.65≥10000.75（4）覆土。在车行道上最小覆土为0.7m，最大一般不宜大于6m，在满足连接等各方面要求的前提下，较理想的覆土深度为1-2m。有冰冻时，管内底可埋设在冰冻线以上0.15m。（5）连接，管道在检查井内连接，不管采用什么连接方式，在任何情况下，下游管内底标高不得高于上游...
