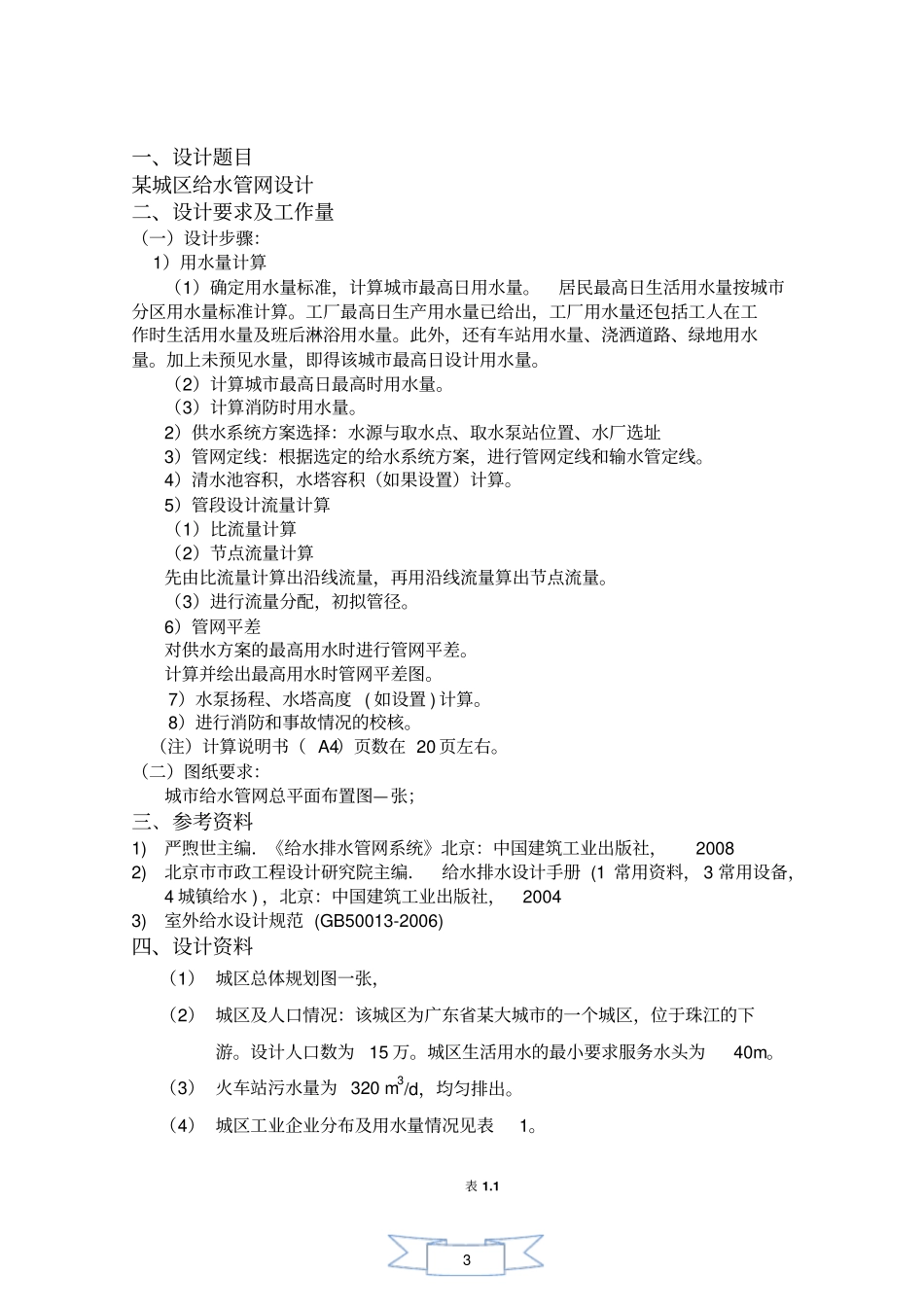

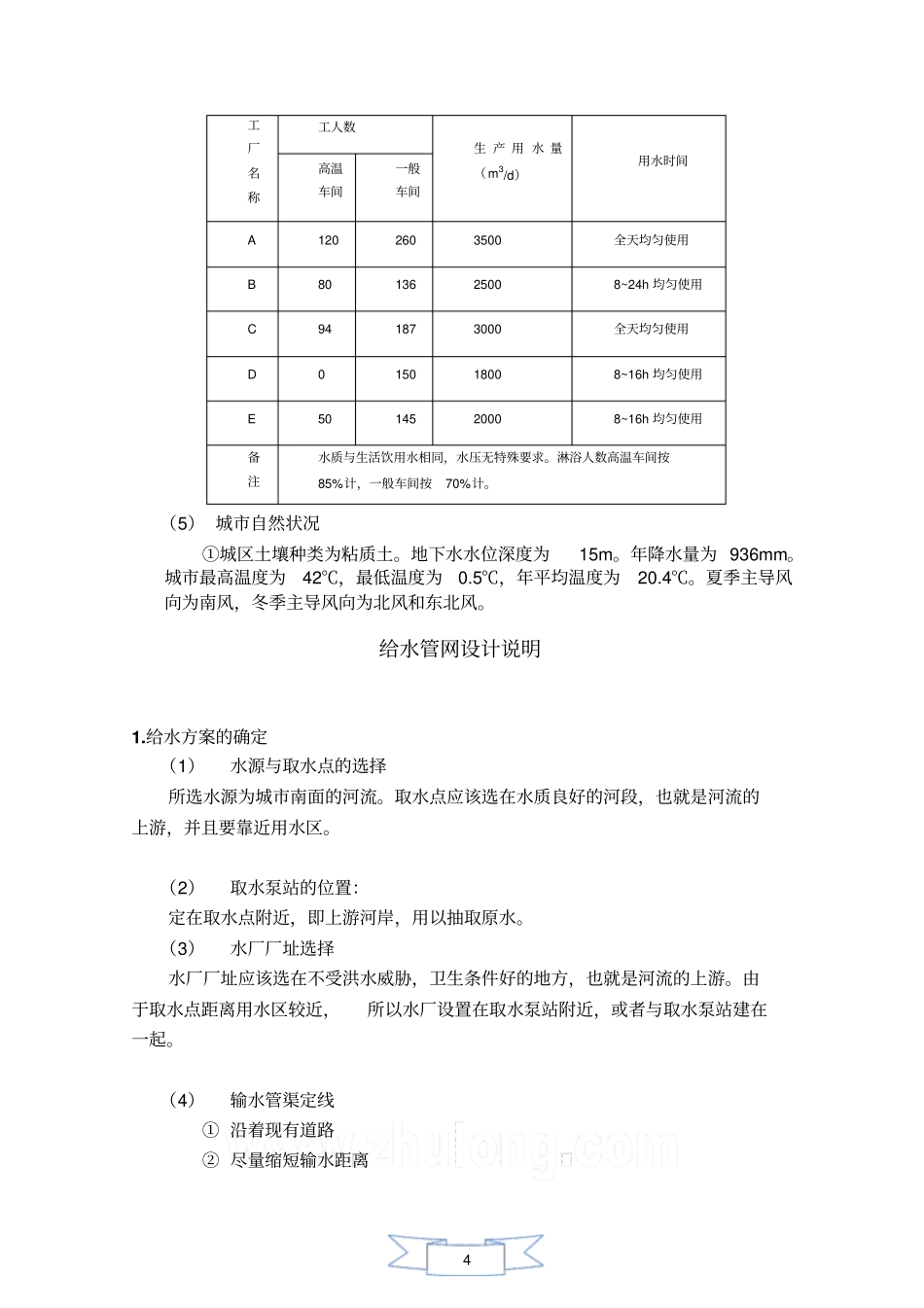

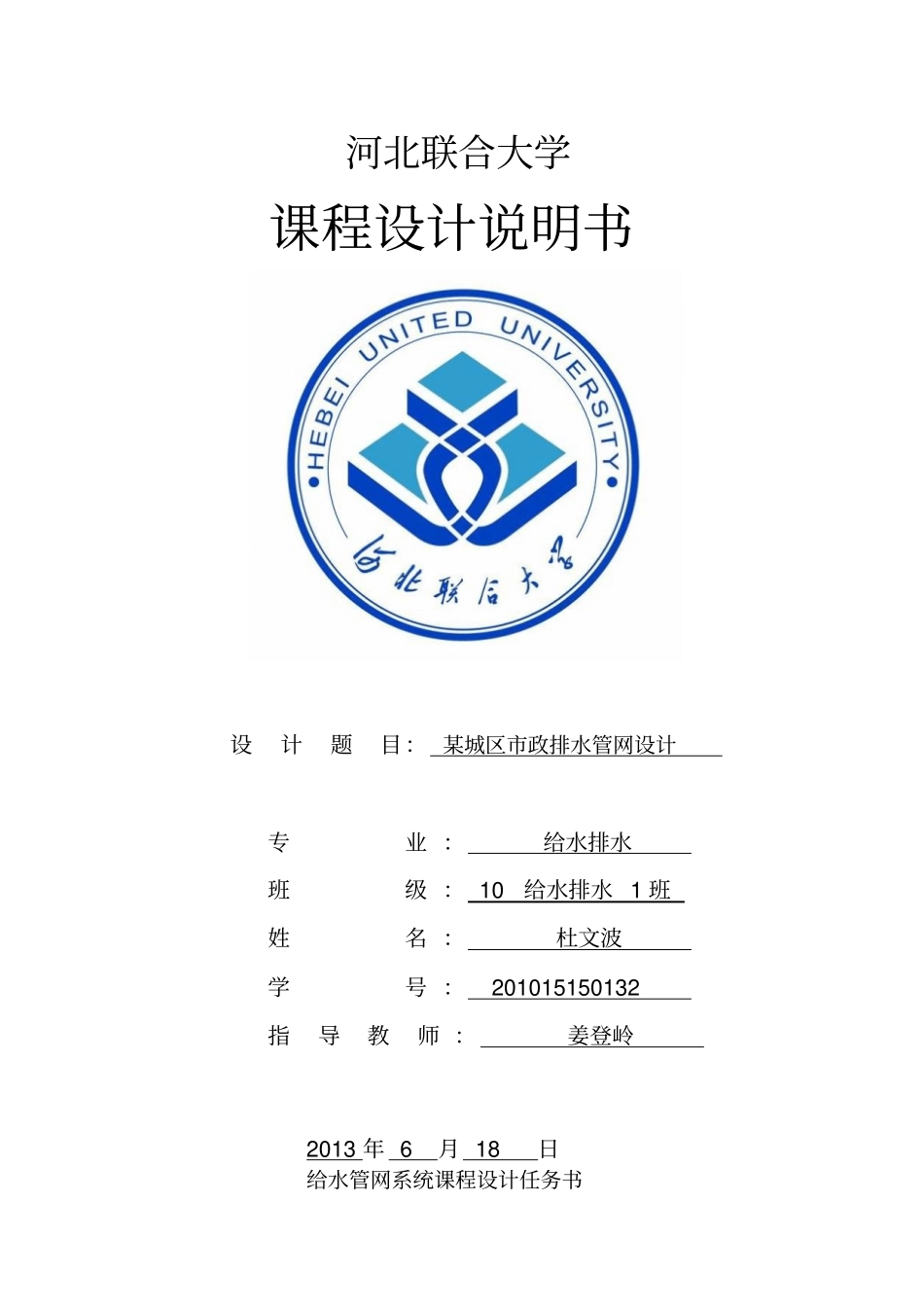

河北联合大学课程设计说明书设计题目：某城区市政排水管网设计专业：给水排水班级：10给水排水1班姓名：杜文波学号：201015150132指导教师：姜登岭2013年6月18日给水管网系统课程设计任务书3一、设计题目某城区给水管网设计二、设计要求及工作量（一）设计步骤：1）用水量计算（1）确定用水量标准，计算城市最高日用水量。居民最高日生活用水量按城市分区用水量标准计算。工厂最高日生产用水量已给出，工厂用水量还包括工人在工作时生活用水量及班后淋浴用水量。此外，还有车站用水量、浇洒道路、绿地用水量。加上未预见水量，即得该城市最高日设计用水量。（2）计算城市最高日最高时用水量。（3）计算消防时用水量。2）供水系统方案选择：水源与取水点、取水泵站位置、水厂选址3）管网定线：根据选定的给水系统方案，进行管网定线和输水管定线。4）清水池容积，水塔容积（如果设置）计算。5）管段设计流量计算（1）比流量计算（2）节点流量计算先由比流量计算出沿线流量，再用沿线流量算出节点流量。（3）进行流量分配，初拟管径。6）管网平差对供水方案的最高用水时进行管网平差。计算并绘出最高用水时管网平差图。7）水泵扬程、水塔高度(如设置)计算。8）进行消防和事故情况的校核。（注）计算说明书（A4）页数在20页左右。（二）图纸要求：城市给水管网总平面布置图—张；三、参考资料1)严煦世主编．《给水排水管网系统》北京：中国建筑工业出版社，20082)北京市市政工程设计研究院主编．给水排水设计手册(1常用资料，3常用设备，4城镇给水)，北京：中国建筑工业出版社，20043)室外给水设计规范(GB50013-2006)四、设计资料（1）城区总体规划图一张，（2）城区及人口情况：该城区为广东省某大城市的一个城区，位于珠江的下游。设计人口数为15万。城区生活用水的最小要求服务水头为40m。（3）火车站污水量为320m3/d，均匀排出。（4）城区工业企业分布及用水量情况见表1。表1.14工厂名称工人数生产用水量（m3/d）用水时间高温车间一般车间A1202603500全天均匀使用B8013625008~24h均匀使用C941873000全天均匀使用D015018008~16h均匀使用E5014520008~16h均匀使用备注水质与生活饮用水相同，水压无特殊要求。淋浴人数高温车间按85%计，一般车间按70%计。（5）城市自然状况①城区土壤种类为粘质土。地下水水位深度为15m。年降水量为936mm。城市最高温度为42℃，最低温度为0.5℃，年平均温度为20.4℃。夏季主导风向为南风，冬季主导风向为北风和东北风。给水管网设计说明1.给水方案的确定（1）水源与取水点的选择所选水源为城市南面的河流。取水点应该选在水质良好的河段，也就是河流的上游，并且要靠近用水区。（2）取水泵站的位置：定在取水点附近，即上游河岸，用以抽取原水。（3）水厂厂址选择水厂厂址应该选在不受洪水威胁，卫生条件好的地方，也就是河流的上游。由于取水点距离用水区较近，所以水厂设置在取水泵站附近，或者与取水泵站建在一起。（4）输水管渠定线①沿着现有道路②尽量缩短输水距离5③充分利用地形高差，优先考虑重力输水。但是由于取水点选在城市南面的河流，地势较低，所以输水方式只考虑压力输水。④本设计是单水源供水，为保证供水的安全性，采用双管输水。（5）配水管网①干管延伸方向应和二级泵站到大用户的方向一致，干管间距采用500—800m。②干管和干管之间有连接管形成环状网，连接管的间距为800—1000m左右。③干管按照规划道路定线，尽量避免在高级路面或重要道路下通过；尽量少穿越铁路。④干管尽量靠近大用户，减少分配管的长度。⑤力求以最短距离铺设管线，降低管网的造价和供水能量费用。⑥本设计采用环状网。⑦干管布置的主要方向按供水主要流向延伸。管网中输水干管到大用户如工厂、火车站的距离要求最近。⑧管网布置必须保证供水安全可靠，尽可能布置成环状。干管尽可能布置在两侧有大用户的道路上，以减少配水管的数量。（6）配水方案比较表2.1方案比较方案优点缺点方案1：并联分区供水供水比较安全双管输水管太长，造价高。方案2：串联分区供水节省管材。省了两条长的输水管。中间如果一条输管连接，供水不安全。所以考虑两区之间用双管连...
