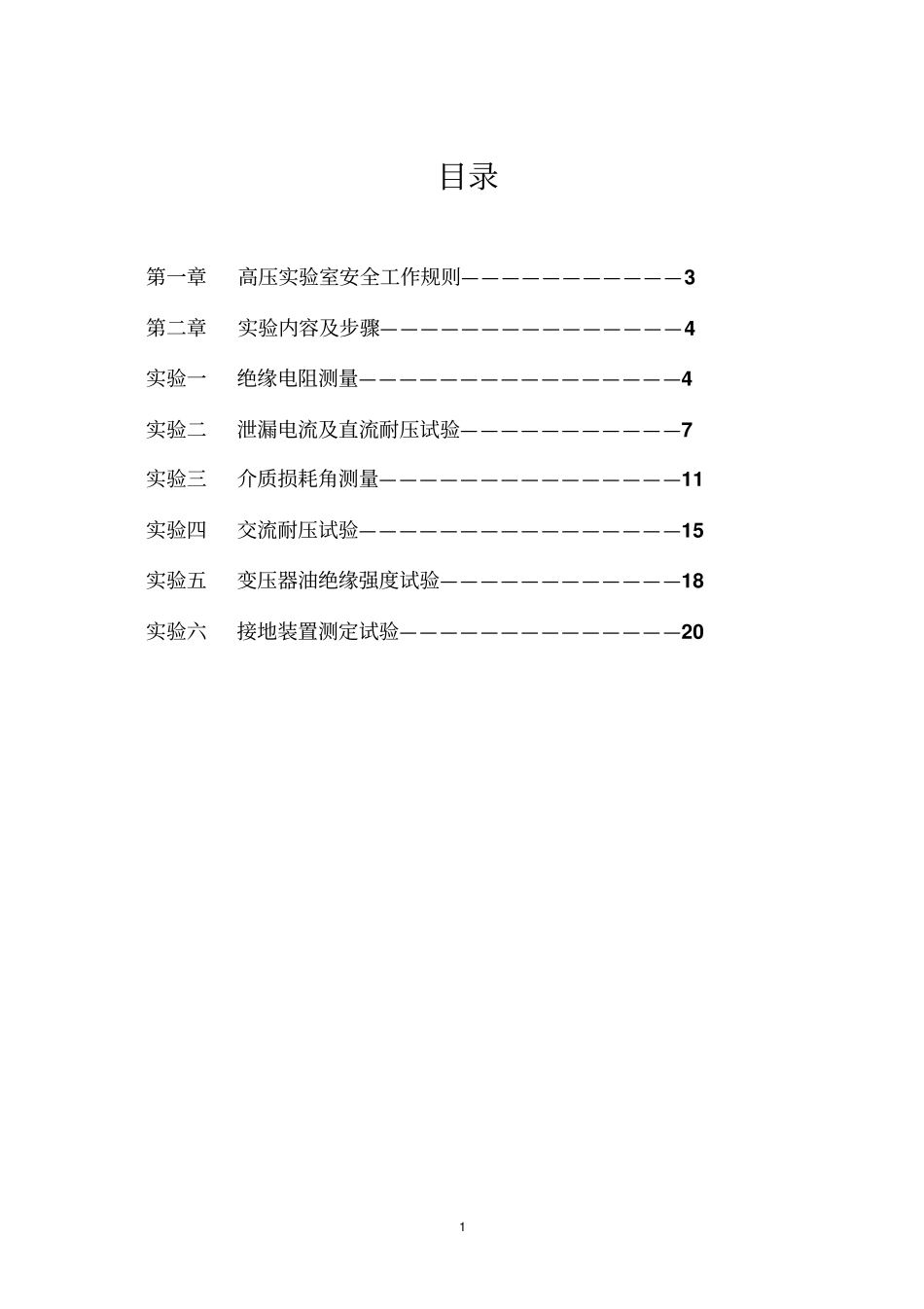

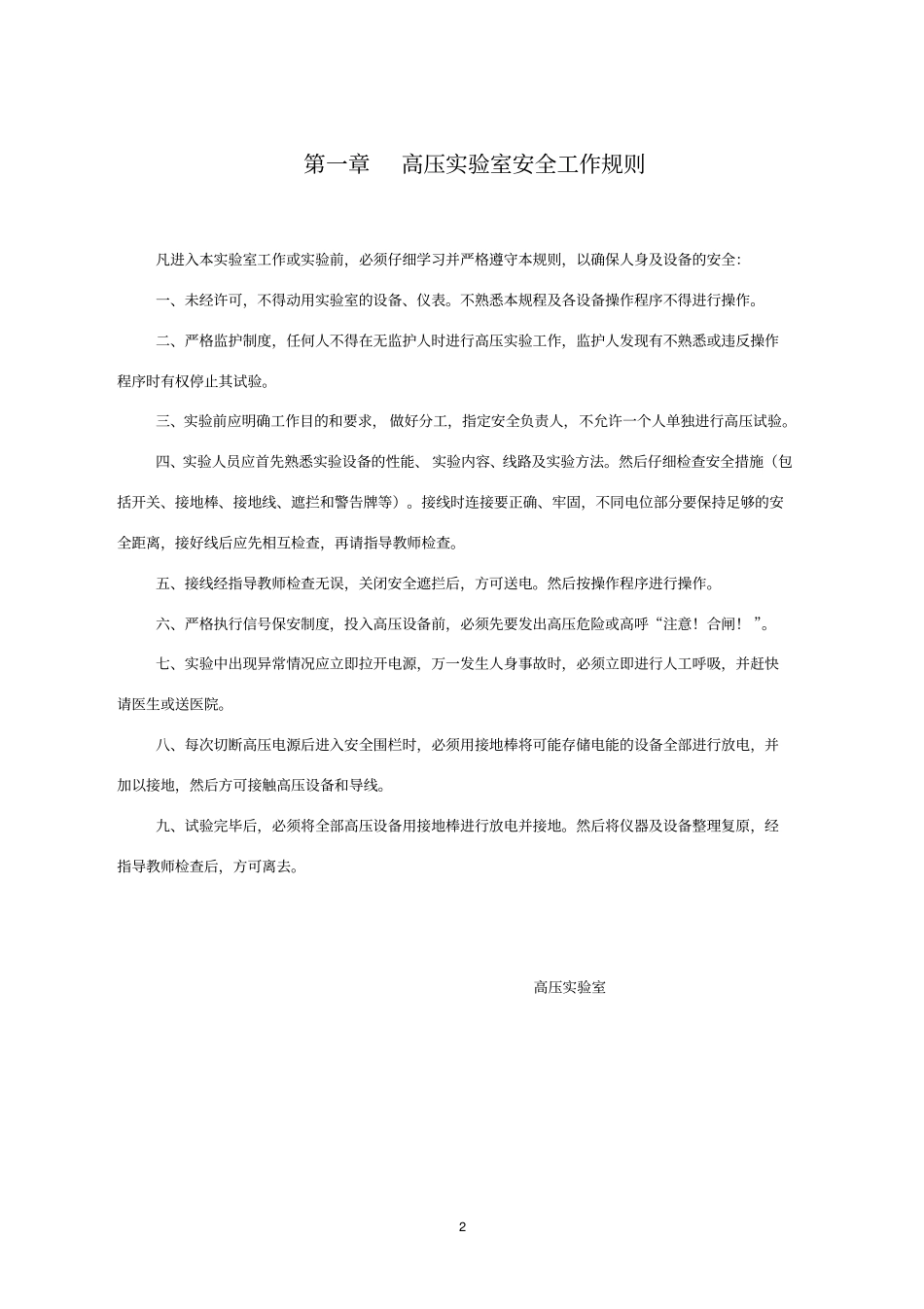

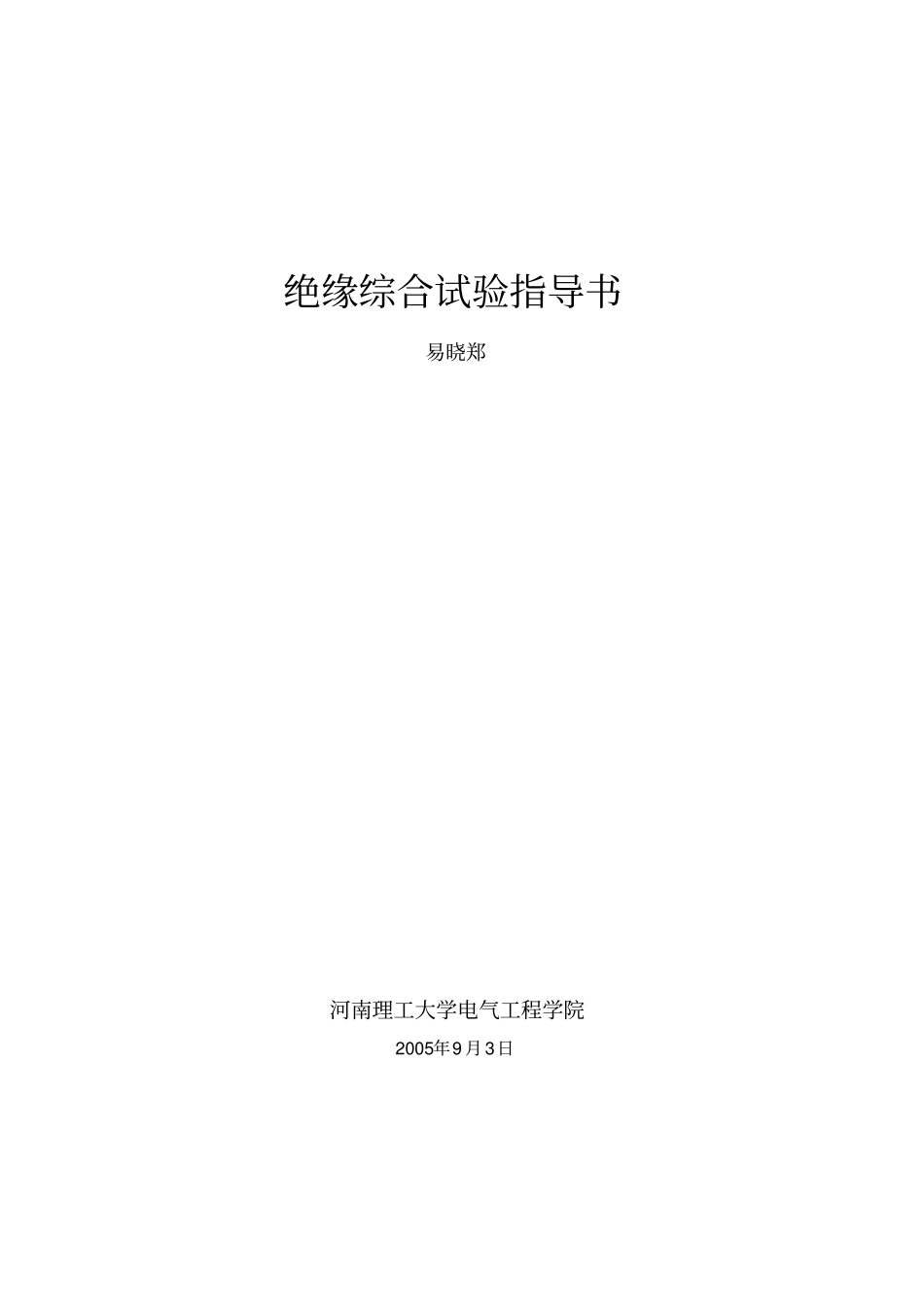

绝缘综合试验指导书易晓郑河南理工大学电气工程学院2005年9月3日1目录第一章高压实验室安全工作规则———————————3第二章实验内容及步骤———————————————4实验一绝缘电阻测量————————————————4实验二泄漏电流及直流耐压试验———————————7实验三介质损耗角测量———————————————11实验四交流耐压试验————————————————15实验五变压器油绝缘强度试验————————————18实验六接地装置测定试验——————————————202第一章高压实验室安全工作规则凡进入本实验室工作或实验前，必须仔细学习并严格遵守本规则，以确保人身及设备的安全：一、未经许可，不得动用实验室的设备、仪表。不熟悉本规程及各设备操作程序不得进行操作。二、严格监护制度，任何人不得在无监护人时进行高压实验工作，监护人发现有不熟悉或违反操作程序时有权停止其试验。三、实验前应明确工作目的和要求，做好分工，指定安全负责人，不允许一个人单独进行高压试验。四、实验人员应首先熟悉实验设备的性能、实验内容、线路及实验方法。然后仔细检查安全措施（包括开关、接地棒、接地线、遮拦和警告牌等）。接线时连接要正确、牢固，不同电位部分要保持足够的安全距离，接好线后应先相互检查，再请指导教师检查。五、接线经指导教师检查无误，关闭安全遮拦后，方可送电。然后按操作程序进行操作。六、严格执行信号保安制度，投入高压设备前，必须先要发出高压危险或高呼“注意！合闸！”。七、实验中出现异常情况应立即拉开电源，万一发生人身事故时，必须立即进行人工呼吸，并赶快请医生或送医院。八、每次切断高压电源后进入安全围栏时，必须用接地棒将可能存储电能的设备全部进行放电，并加以接地，然后方可接触高压设备和导线。九、试验完毕后，必须将全部高压设备用接地棒进行放电并接地。然后将仪器及设备整理复原，经指导教师检查后，方可离去。高压实验室3第二章实验内容及步骤实验一绝缘电阻的测量测量电气设备的绝缘电阻，是检查其绝缘状态最简单的辅助方法，在现场普遍采用兆欧表来测量绝缘电阻，通过绝缘电阻可以初步判断电气设备绝缘的好坏。因此，测量绝缘电阻是电气检修、运行和试验人员必须掌握的一种方法。一、试验原理绝缘电阻是在绝缘体的临界电压以下，施加的直流电压V＿与其所含的离子沿电场方向移动形成的电导电流Ig的比值，即Ri=V＿/Ig式中：Ri——绝缘电阻（欧）V＿——直流电压（伏）Ig——电导电流（安）如果施加的直流电压超过临界值时，将会产生较大的电导电流，使电气设备的绝缘急剧下降，使电气设备的绝缘受到损伤，甚至可能被击穿。因此必须根据电气设备的电压来选择兆欧表的额定电压。对单一的绝缘体（如：瓷、玻璃、塑料等），在直流电压的作用下，其电导电流瞬间即可达到稳定值，所以测量这类绝缘体的绝缘电阻时，也就很快达到稳定值。在高压工程上用的内绝缘，大部分是夹层绝缘（由多层不同材料组成的复合介质），如：变压器、电缆、电机等。该绝缘在直流电压的作用下，会产生多种极化，并从极化开始到完成需要相当长的时间。通常利用夹层绝缘的绝缘电阻随时间变化的关系，作为判断绝缘状态的依据。下面就结合实际测量对夹层绝缘作进一步分析。在绝缘测量中，对大容量设备，不仅依据稳定时的绝缘电阻值来判断绝缘的好坏，而且还要依据吸收现象的表现情况来判断绝缘的好坏。当绝缘干燥良好时，绝缘电阻值较大，传导电流较小，电容电流与吸收电流相对较大，则电流变化曲线衰减较快。如果绝缘受潮，传导电流较大，则电容电流与吸收电流相对较小，电流变化曲线衰减较慢。通常用加压后60秒和15秒时的电阻的比值作为判断的依据，称为吸收比K，即4K=R60′/R15′K值大（一般大于等于1.3），表明绝缘良好，如果K值接近于1，表明绝缘受潮或有缺陷。对于大型电机或长电缆等，吸收过程很慢，可采用10分钟与1分钟的电阻值作为吸收比。二、测量仪表绝缘摇表又称兆欧表，专门用来测量绝缘电阻的，其原理如图1—1所示。R1EivLA+MGLiALViA-SR2iV图1—1兆欧表内部原理图M——手摇直流发电机；LA、...
