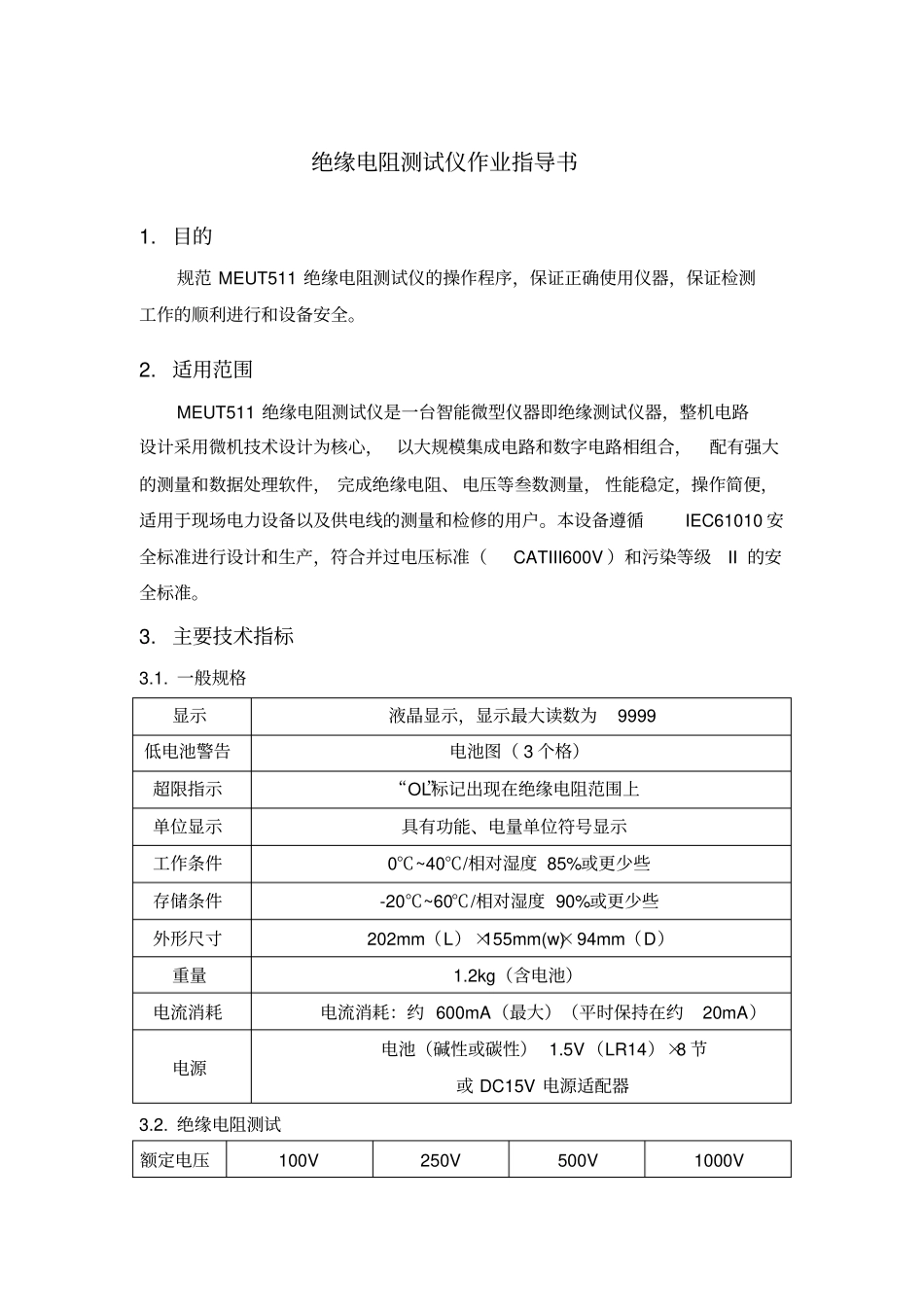

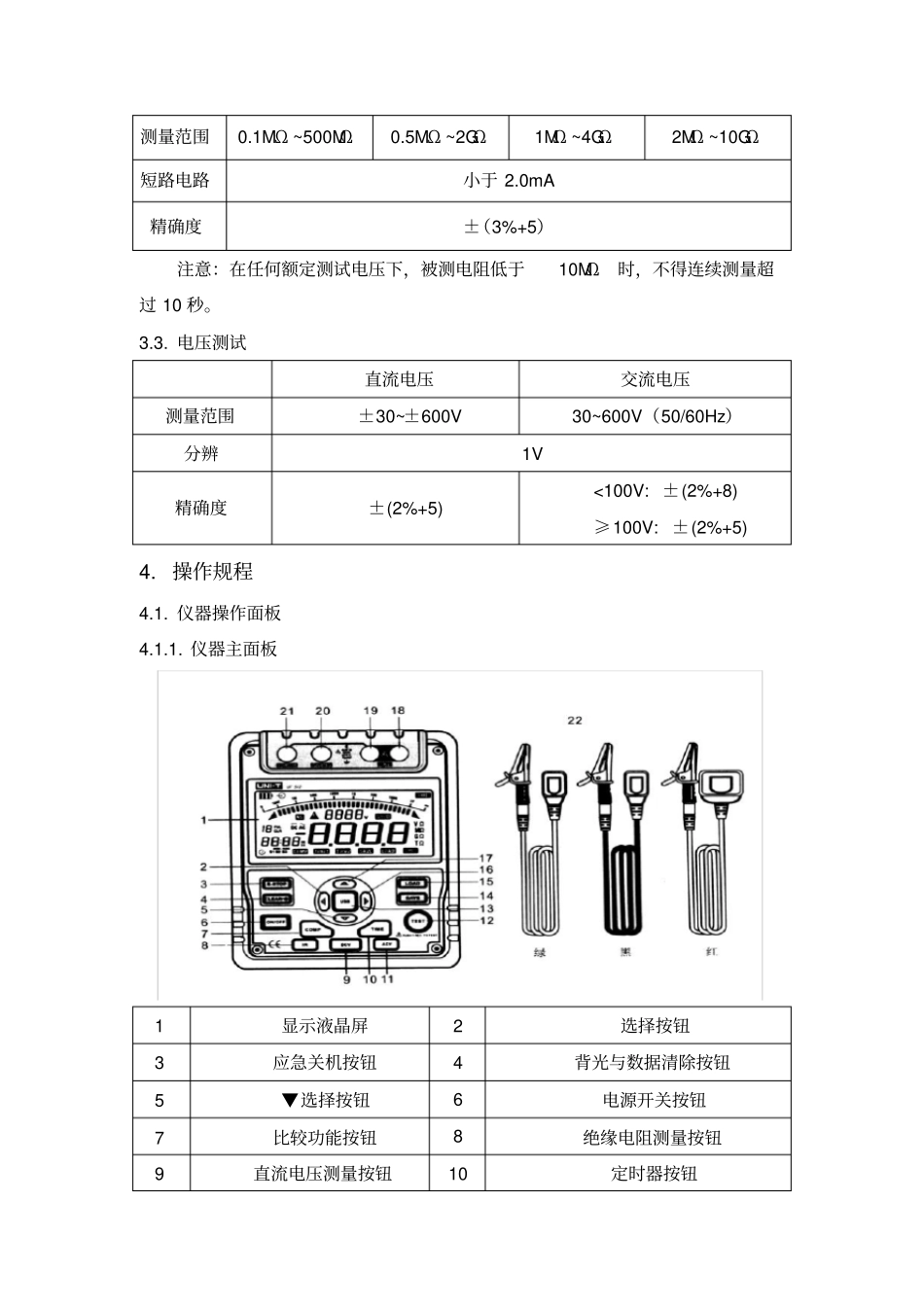

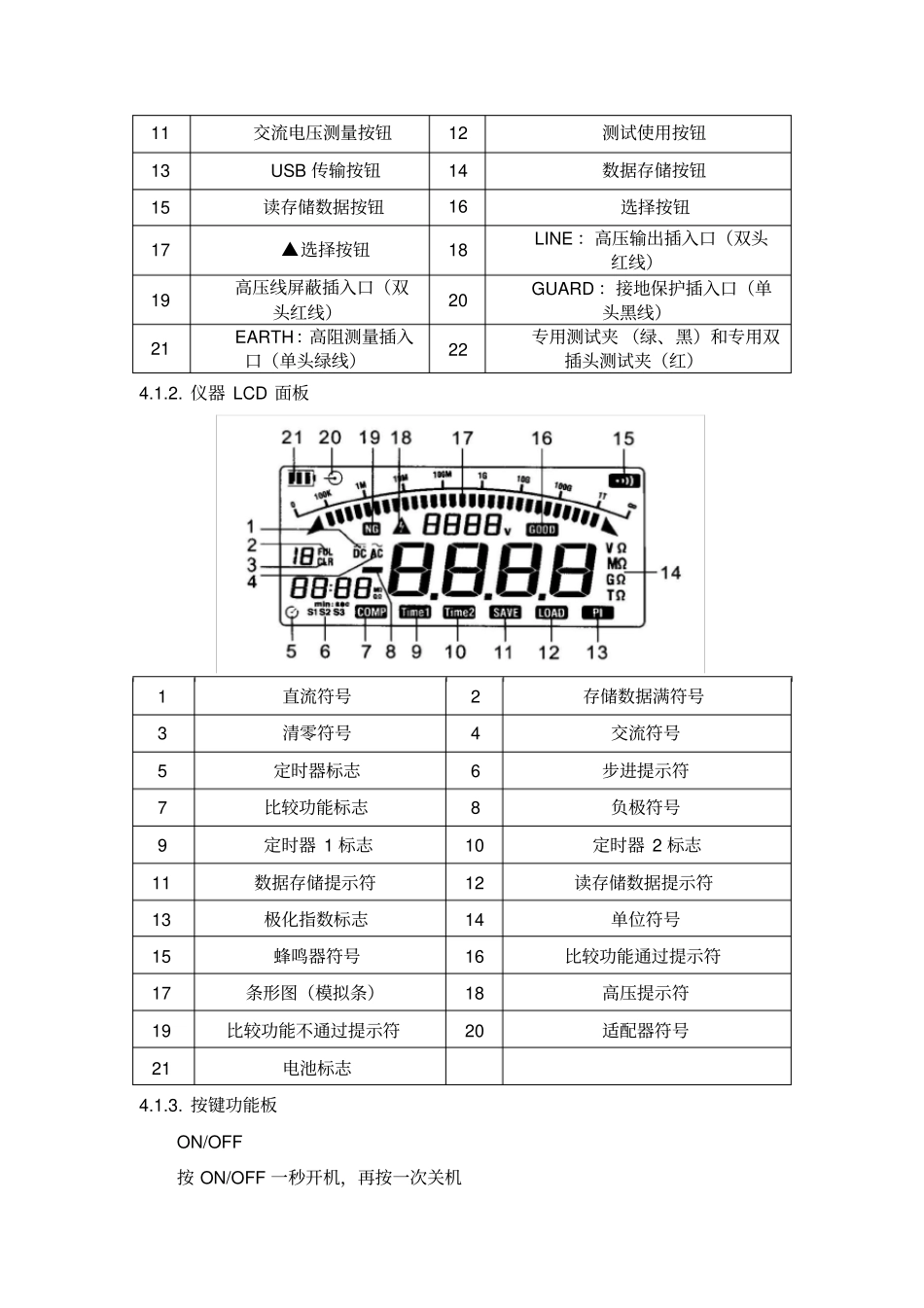

绝缘电阻测试仪作业指导书1.目的规范MEUT511绝缘电阻测试仪的操作程序，保证正确使用仪器，保证检测工作的顺利进行和设备安全。2.适用范围MEUT511绝缘电阻测试仪是一台智能微型仪器即绝缘测试仪器，整机电路设计采用微机技术设计为核心，以大规模集成电路和数字电路相组合，配有强大的测量和数据处理软件，完成绝缘电阻、电压等叁数测量，性能稳定，操作简便，适用于现场电力设备以及供电线的测量和检修的用户。本设备遵循IEC61010安全标准进行设计和生产，符合并过电压标准（CATIII600V）和污染等级II的安全标准。3.主要技术指标3.1.一般规格显示液晶显示，显示最大读数为9999低电池警告电池图（3个格）超限指示“OL”标记出现在绝缘电阻范围上单位显示具有功能、电量单位符号显示工作条件0℃~40℃/相对湿度85%或更少些存储条件-20℃~60℃/相对湿度90%或更少些外形尺寸202mm（L）×155mm(w)×94mm（D）重量1.2kg（含电池）电流消耗电流消耗：约600mA（最大）（平时保持在约20mA）电源电池（碱性或碳性）1.5V（LR14）×8节或DC15V电源适配器3.2.绝缘电阻测试额定电压100V250V500V1000V测量范围0.1MΩ~500MΩ0.5MΩ~2GΩ1MΩ~4GΩ2MΩ~10GΩ短路电路小于2.0mA精确度±（3%+5）注意：在任何额定测试电压下，被测电阻低于10MΩ时，不得连续测量超过10秒。3.3.电压测试直流电压交流电压测量范围±30~±600V30~600V（50/60Hz）分辨1V精确度±(2%+5)<100V:±(2%+8)≥100V:±(2%+5)4.操作规程4.1.仪器操作面板4.1.1.仪器主面板1显示液晶屏2选择按钮3应急关机按钮4背光与数据清除按钮5▼选择按钮6电源开关按钮7比较功能按钮8绝缘电阻测量按钮9直流电压测量按钮10定时器按钮11交流电压测量按钮12测试使用按钮13USB传输按钮14数据存储按钮15读存储数据按钮16选择按钮17▲选择按钮18LINE：高压输出插入口（双头红线）19高压线屏蔽插入口（双头红线）20GUARD：接地保护插入口（单头黑线）21EARTH：高阻测量插入口（单头绿线）22专用测试夹（绿、黑）和专用双插头测试夹（红）4.1.2.仪器LCD面板1直流符号2存储数据满符号3清零符号4交流符号5定时器标志6步进提示符7比较功能标志8负极符号9定时器1标志10定时器2标志11数据存储提示符12读存储数据提示符13极化指数标志14单位符号15蜂鸣器符号16比较功能通过提示符17条形图（模拟条）18高压提示符19比较功能不通过提示符20适配器符号21电池标志4.1.3.按键功能板ON/OFF按ON/OFF一秒开机，再按一次关机CLEAR短按打开或关闭背光源，长按擦除存储数据。E-STOP复位关机应急，当出现死机后没办法关闭电源的情况下按此键。SAVE存储当前液晶数据，当存储数据个数显示为18时，液晶会显示FULL符号，的表示存储器满，须按CLEAR键擦除存储器内的数据才可以存储下一组数据。LOAD（无高压输出时此功能有效）按一次，读第一组存储数据，再按退出LOAD操作。▲当绝缘电阻测量无测试电压输出时，▲为测试电压上档选择键。当LOAD操作时，▲为上调下一组数据选择键。▼当绝缘电阻测量无测试电压输出时，▼为测试电压下档选择键。当LOAD操作时，▼为下调下一组数据选择键。（1）当定时测量绝缘电阻或测量极化指数时，用来递减设置时间。（2）当比较功能测量绝缘电阻时，用来递减设置电阻比较值。（3）当极化指数测量结果时，循环显示极化指数、TIME2绝缘电阻值和TIME1绝缘电阻值。（1）当定时测量绝缘电阻或测量极化指数时，用来递增设置时间。（2）当比较功能测量绝缘电阻时，用来递增设置电阻比较值。（3）当极化指数测量结束时，循环显示极化指数、TIME2绝缘电阻值和TIME1绝缘电阻值。USB启动和停止仪器采样数据往电脑上进行传输COMP绝缘电阻测量比较功能测量，开机时，比较值预设为10MΩ。TIME每按一次，循环设置绝缘电阻测量模式：连续测量→定时器测量→极化指数测量TEST用作开启和关闭绝缘电阻测试电压IR绝缘电阻测量功能DCV电压测量功能ACV电压测量功能4.2.测量前的准备4.2.1按ON/OFF一秒开机，开机时预设为测试电压为500V绝缘电阻连续测量档。4.2.1当液晶屏左侧电池标记显示剩一格时，说明电池几乎耗尽需要更换电池；在此状态下还能做500V和1000V输出电压测量，...
