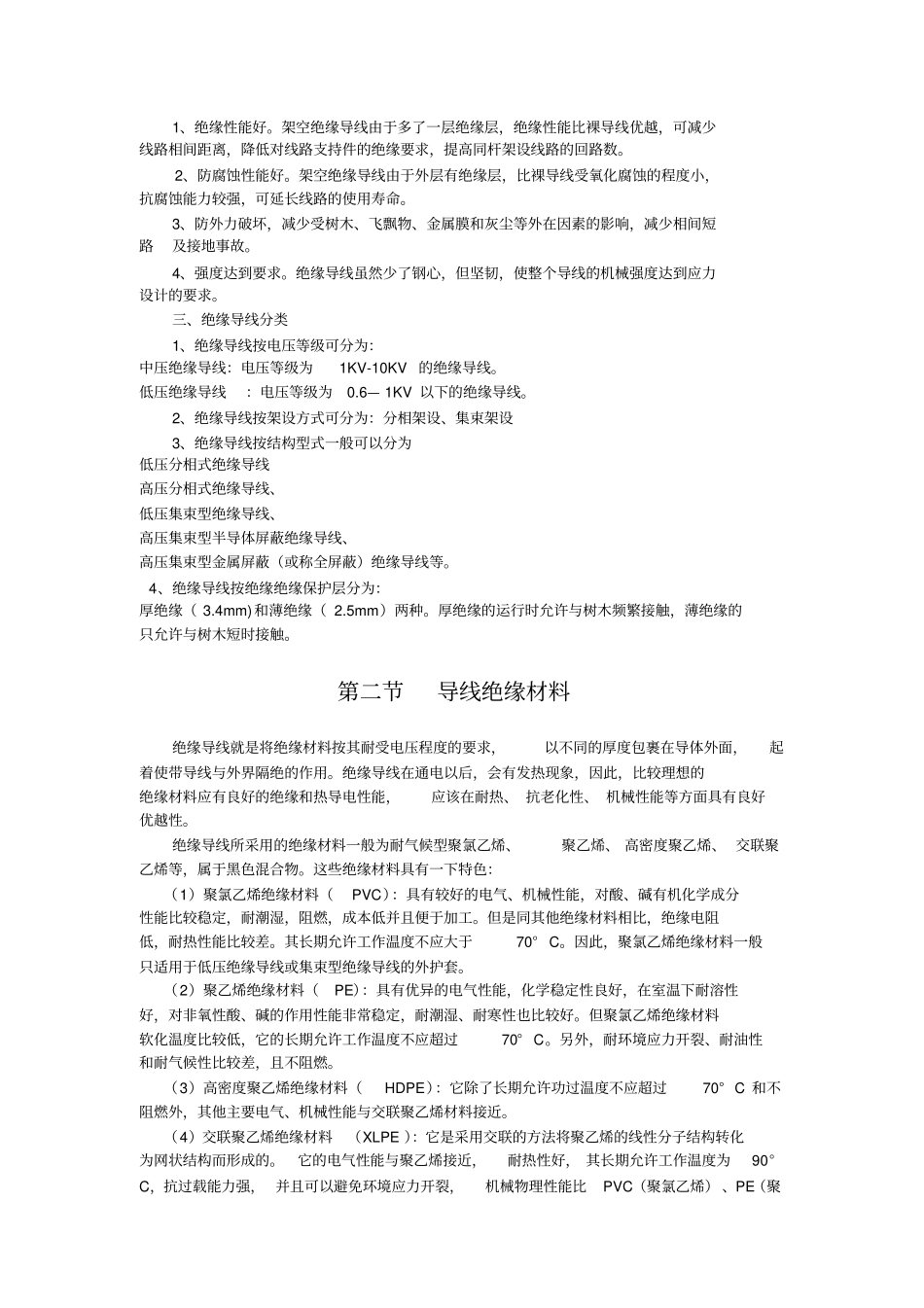

第四章绝缘导线绝缘导线就是在导线外围均匀而密封地包裹一层不导电的材料，如：树脂、塑料、硅橡胶、PVC等，形成绝缘层，防止导电体与外界接触造成漏电、短路、触电等事故发生的电线。绝缘导线能减少了因外力事故（导电异物如导线、树枝、人及动物等碰触裸导线；汽车、拖拉机、吊车等碰撞电线杆、线路拉线等）造成导线碰撞短路或接地、绝缘子故障引起的停电事故，大大提高了供电可靠性；大幅度降低了因误碰带电导线造成的人身事故；减少了线路架设中导线间的相间距离及对建筑物的水平距离，减少了因裸导线引发的不安全因素。鉴于以上优点，早在20世纪50年代初，法国就开始研究架空绝缘导线，并以这种导线代替架空裸导线，从而使架空配电线路的故障率由架空裸导线的10次/100km，变为绝缘化后的2.5次/100km。瑞典、芬兰、英国、法国、美国、日本等国家也广泛地应用了架空配电绝缘导线，并取得了良好的经济效益和社会效益。我国从20世纪80年代开始试用架空配电绝缘导线。并且专门出版了架空绝缘线路的设计、施工和验收标准，如《架空绝缘配电线路设计技术规范》（DL/T601—1996）、《架空绝缘配电线路施工及验收规程》（DL/T60—1996）。第一节绝缘导线概述一、选用架空绝缘线路的场所1、架空线与建筑物的距离不能满足《架空配电线路设计技术规程》(SDJ206-一1987)要求又不能采用电缆线路的。2、飘金属灰尘及多污染的区域。在老工业区，由于环保达不到标准，金属加工企业，经常有飞飘金属灰尘随风飘扬。在火力发电厂、化工厂的污染区域，造成架空配电线路短路、接地故障。采用架空绝缘导线，是防止10kV配电线路短路接地的较好途径。3、盐雾地区。盐雾对裸导线腐蚀相当严重，使裸导线抗拉强度大大降低，遇到刮风下雨，引发导线断裂，易造成线路短路接地事故，采用架空绝缘导线，能较好地防盐雾腐蚀。延缓线路的老化，延长线路的使用寿命。4、雷电较多的区域。架空绝缘导线由于有一层绝缘保护，可降低线路引雷，减少接地故障的停电时间。5、旧城区改造。由于架空绝缘导线可承受电压15kV，绝缘导线与建筑物的最小垂直距离为1m，水平距离为0.75m。因此，将10kV，架空绝缘导线代替低压干线，直接送入负荷中心，可降低配电线路的占用空间。6、台风地区。由于架空裸导线线路的抗台风能力较差，台风一到，线路跳闸此起彼伏。采用架空绝缘导线后，导线瞬间相碰不会造成短路，减少了故障，大大提高线路的抗台风能力。7、低压配电系统宜采用架空绝缘配电线路（或采用常规架空方式，或采用集束线，既适应了环境在安全上的要求，又达到了降低功率损耗的目的）。8、此外，还有高层建筑群地区；人口密集的小城镇，繁华街道区；风景绿化区、林带区。二、绝缘导线的主要优点1、绝缘性能好。架空绝缘导线由于多了一层绝缘层，绝缘性能比裸导线优越，可减少线路相间距离，降低对线路支持件的绝缘要求，提高同杆架设线路的回路数。2、防腐蚀性能好。架空绝缘导线由于外层有绝缘层，比裸导线受氧化腐蚀的程度小，抗腐蚀能力较强，可延长线路的使用寿命。3、防外力破坏，减少受树木、飞飘物、金属膜和灰尘等外在因素的影响，减少相间短路及接地事故。4、强度达到要求。绝缘导线虽然少了钢心，但坚韧，使整个导线的机械强度达到应力设计的要求。三、绝缘导线分类1、绝缘导线按电压等级可分为：中压绝缘导线：电压等级为1KV-10KV的绝缘导线。低压绝缘导线：电压等级为0.6—1KV以下的绝缘导线。2、绝缘导线按架设方式可分为：分相架设、集束架设3、绝缘导线按结构型式一般可以分为低压分相式绝缘导线高压分相式绝缘导线、低压集束型绝缘导线、高压集束型半导体屏蔽绝缘导线、高压集束型金属屏蔽（或称全屏蔽）绝缘导线等。4、绝缘导线按绝缘绝缘保护层分为：厚绝缘（3.4mm)和薄绝缘（2.5mm）两种。厚绝缘的运行时允许与树木频繁接触，薄绝缘的只允许与树木短时接触。第二节导线绝缘材料绝缘导线就是将绝缘材料按其耐受电压程度的要求，以不同的厚度包裹在导体外面，起着使带导线与外界隔绝的作用。绝缘导线在通电以后，会有发热现象，因此，比较理想的绝缘材料应有良好的绝缘和热导电性能，应该在耐热、抗老化性...
