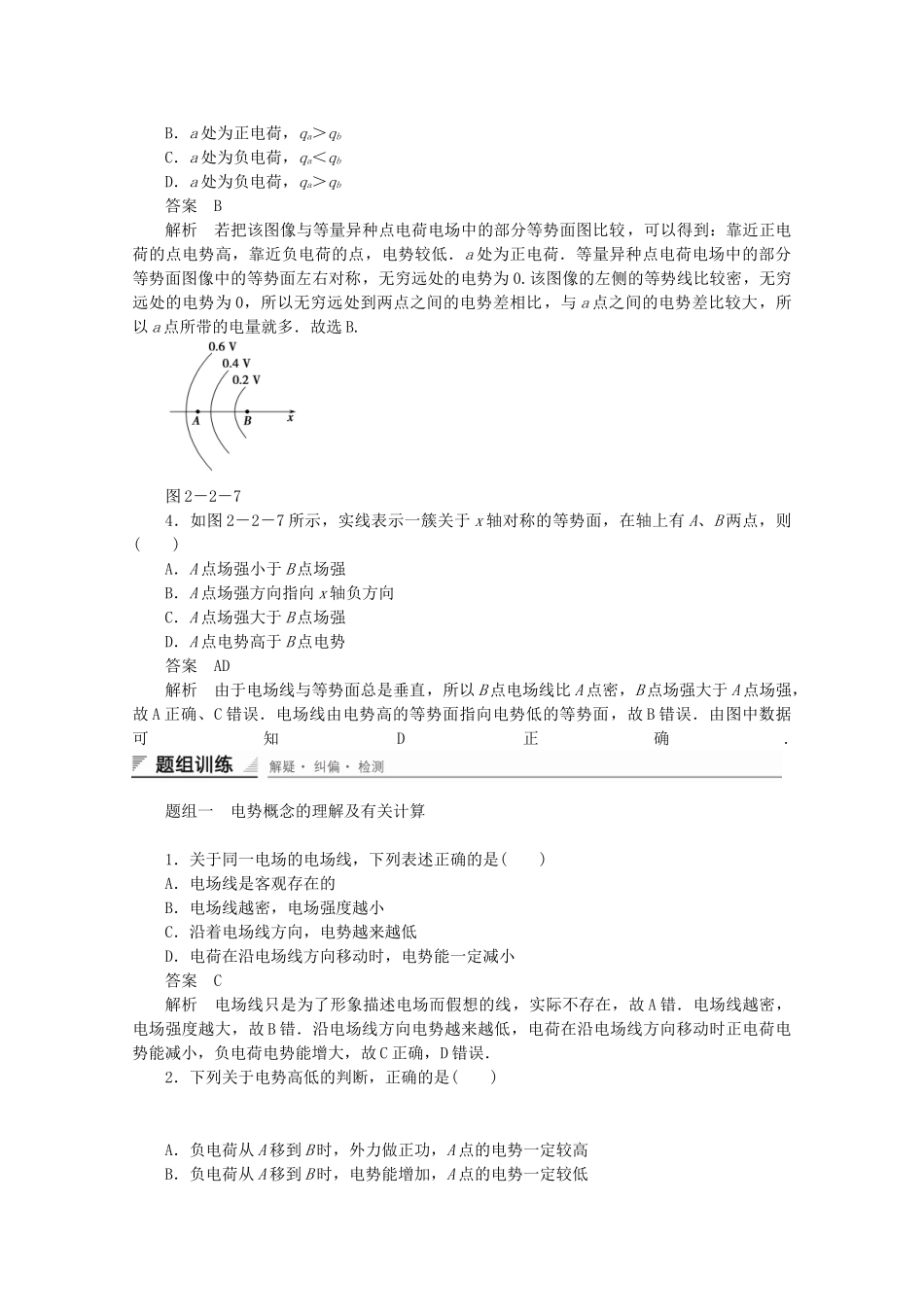

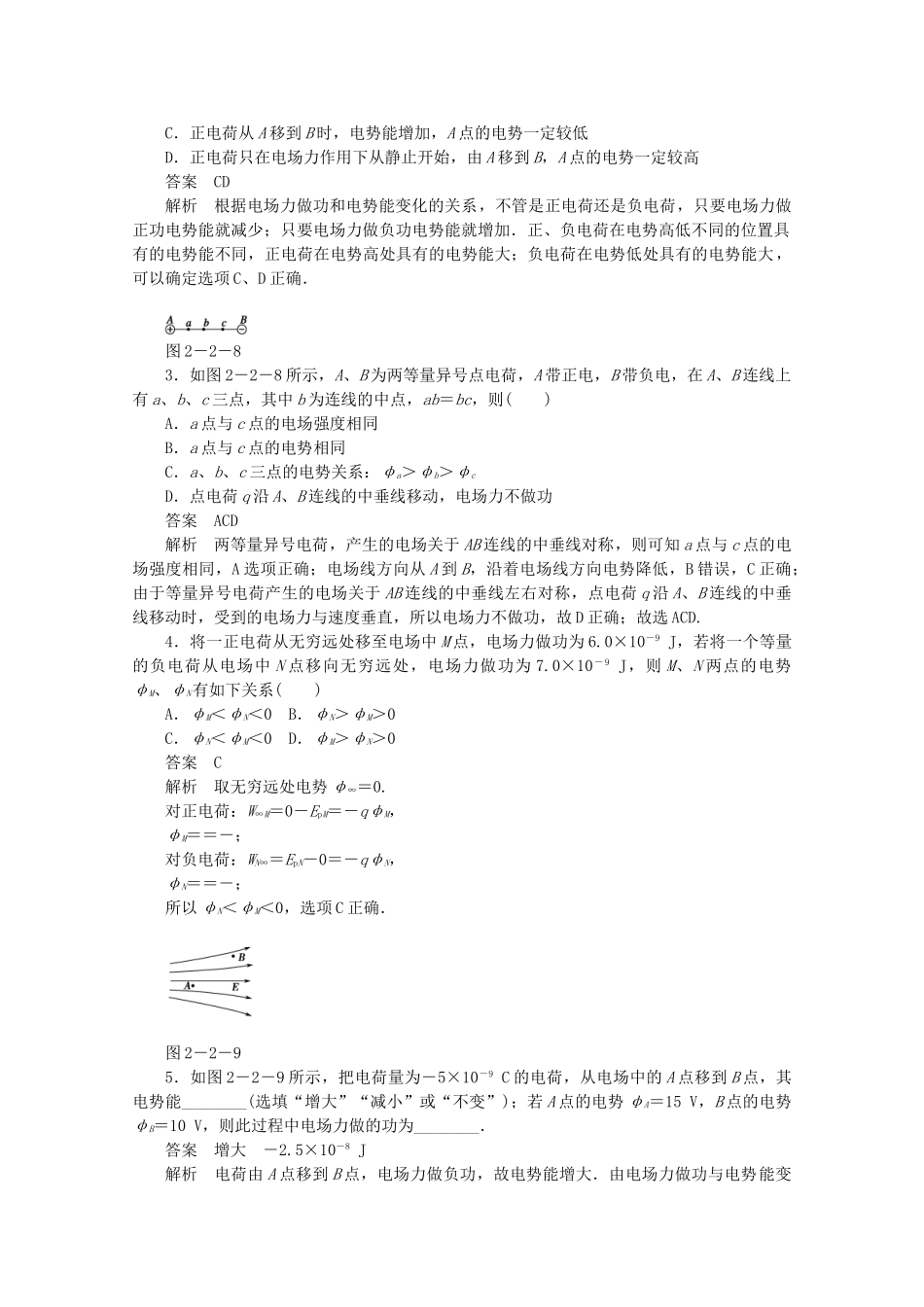

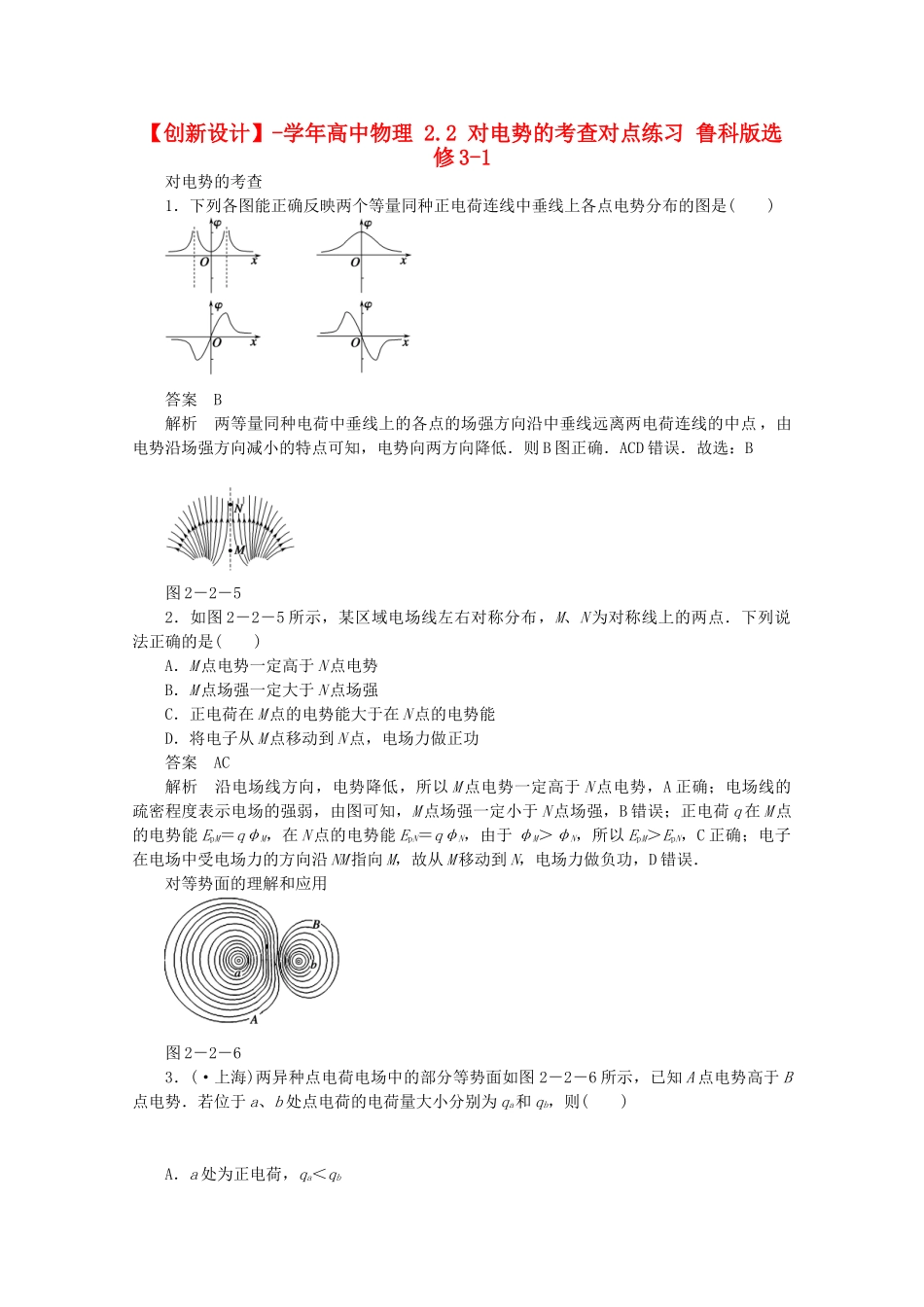

【创新设计】-学年高中物理2.2对电势的考查对点练习鲁科版选修3-1对电势的考查1．下列各图能正确反映两个等量同种正电荷连线中垂线上各点电势分布的图是()答案B解析两等量同种电荷中垂线上的各点的场强方向沿中垂线远离两电荷连线的中点，由电势沿场强方向减小的特点可知，电势向两方向降低．则B图正确．ACD错误．故选：B图2－2－52．如图2－2－5所示，某区域电场线左右对称分布，M、N为对称线上的两点．下列说法正确的是()A．M点电势一定高于N点电势B．M点场强一定大于N点场强C．正电荷在M点的电势能大于在N点的电势能D．将电子从M点移动到N点，电场力做正功答案AC解析沿电场线方向，电势降低，所以M点电势一定高于N点电势，A正确；电场线的疏密程度表示电场的强弱，由图可知，M点场强一定小于N点场强，B错误；正电荷q在M点的电势能EpM＝qφM，在N点的电势能EpN＝qφN，由于φM＞φN，所以EpM＞EpN，C正确；电子在电场中受电场力的方向沿NM指向M，故从M移动到N，电场力做负功，D错误．对等势面的理解和应用图2－2－63．(·上海)两异种点电荷电场中的部分等势面如图2－2－6所示，已知A点电势高于B点电势．若位于a、b处点电荷的电荷量大小分别为qa和qb，则()A．a处为正电荷，qa＜qbB．a处为正电荷，qa＞qbC．a处为负电荷，qa＜qbD．a处为负电荷，qa＞qb答案B解析若把该图像与等量异种点电荷电场中的部分等势面图比较，可以得到：靠近正电荷的点电势高，靠近负电荷的点，电势较低．a处为正电荷．等量异种点电荷电场中的部分等势面图像中的等势面左右对称，无穷远处的电势为0.该图像的左侧的等势线比较密，无穷远处的电势为0，所以无穷远处到两点之间的电势差相比，与a点之间的电势差比较大，所以a点所带的电量就多．故选B.图2－2－74．如图2－2－7所示，实线表示一簇关于x轴对称的等势面，在轴上有A、B两点，则()A．A点场强小于B点场强B．A点场强方向指向x轴负方向C．A点场强大于B点场强D．A点电势高于B点电势答案AD解析由于电场线与等势面总是垂直，所以B点电场线比A点密，B点场强大于A点场强，故A正确、C错误．电场线由电势高的等势面指向电势低的等势面，故B错误．由图中数据可知D正确.题组一电势概念的理解及有关计算1．关于同一电场的电场线，下列表述正确的是()A．电场线是客观存在的B．电场线越密，电场强度越小C．沿着电场线方向，电势越来越低D．电荷在沿电场线方向移动时，电势能一定减小答案C解析电场线只是为了形象描述电场而假想的线，实际不存在，故A错．电场线越密，电场强度越大，故B错．沿电场线方向电势越来越低，电荷在沿电场线方向移动时正电荷电势能减小，负电荷电势能增大，故C正确，D错误．2．下列关于电势高低的判断，正确的是()A．负电荷从A移到B时，外力做正功，A点的电势一定较高B．负电荷从A移到B时，电势能增加，A点的电势一定较低C．正电荷从A移到B时，电势能增加，A点的电势一定较低D．正电荷只在电场力作用下从静止开始，由A移到B，A点的电势一定较高答案CD解析根据电场力做功和电势能变化的关系，不管是正电荷还是负电荷，只要电场力做正功电势能就减少；只要电场力做负功电势能就增加．正、负电荷在电势高低不同的位置具有的电势能不同，正电荷在电势高处具有的电势能大；负电荷在电势低处具有的电势能大，可以确定选项C、D正确．图2－2－83．如图2－2－8所示，A、B为两等量异号点电荷，A带正电，B带负电，在A、B连线上有a、b、c三点，其中b为连线的中点，ab＝bc，则()A．a点与c点的电场强度相同B．a点与c点的电势相同C．a、b、c三点的电势关系：φa＞φb＞φcD．点电荷q沿A、B连线的中垂线移动，电场力不做功答案ACD解析两等量异号电荷，产生的电场关于AB连线的中垂线对称，则可知a点与c点的电场强度相同，A选项正确；电场线方向从A到B，沿着电场线方向电势降低，B错误，C正确；由于等量异号电荷产生的电场关于AB连线的中垂线左右对称，点电荷q沿A、B连线的中垂线移动时，受到的电场力与速度垂直，所以电场力不做功，故D正确；故选ACD.4．将一正电荷从无穷远处移至电场中M点，电场力做功为6.0×10－9J，若将一个等量的负电荷从电场中N点移向无穷...
