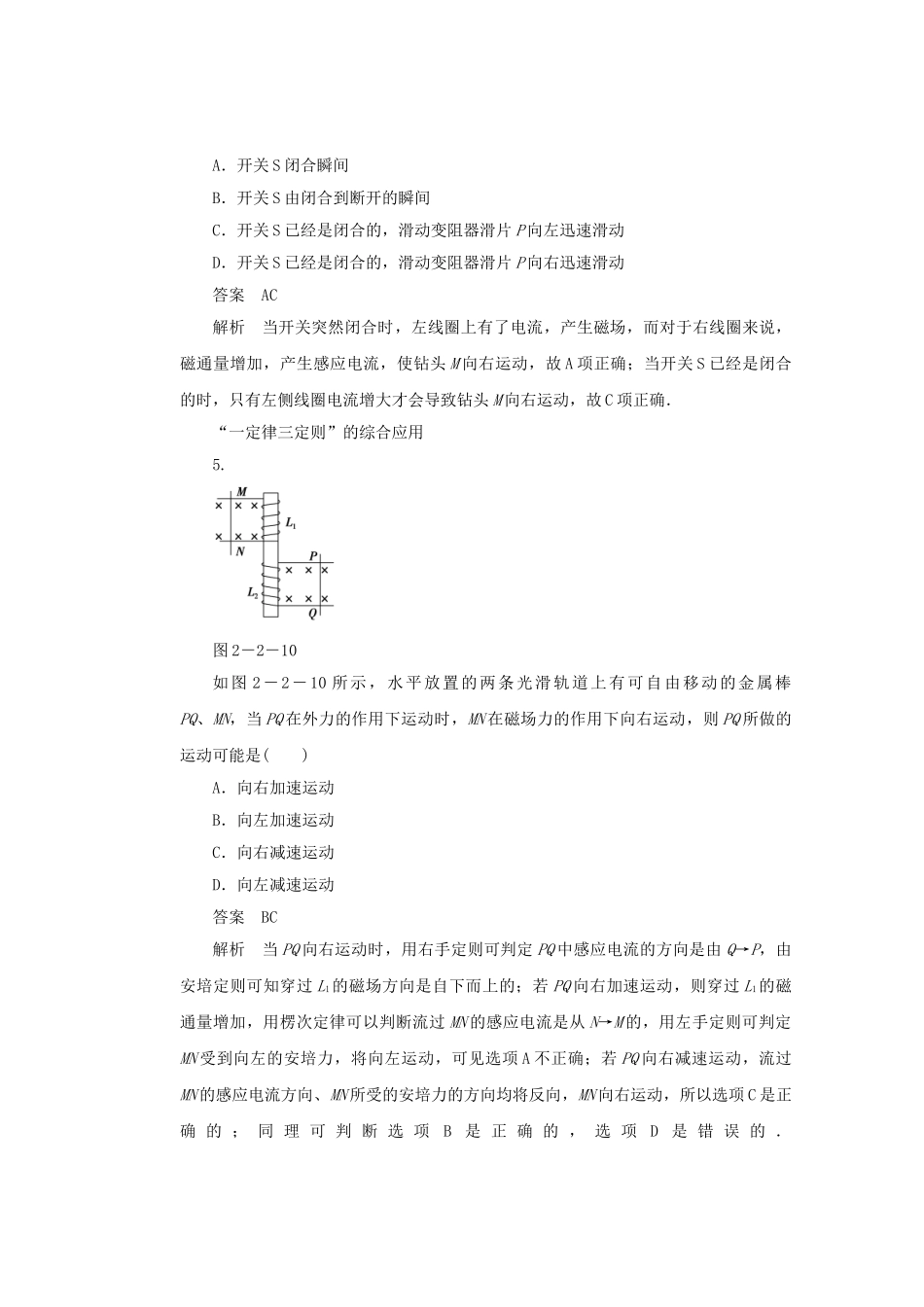

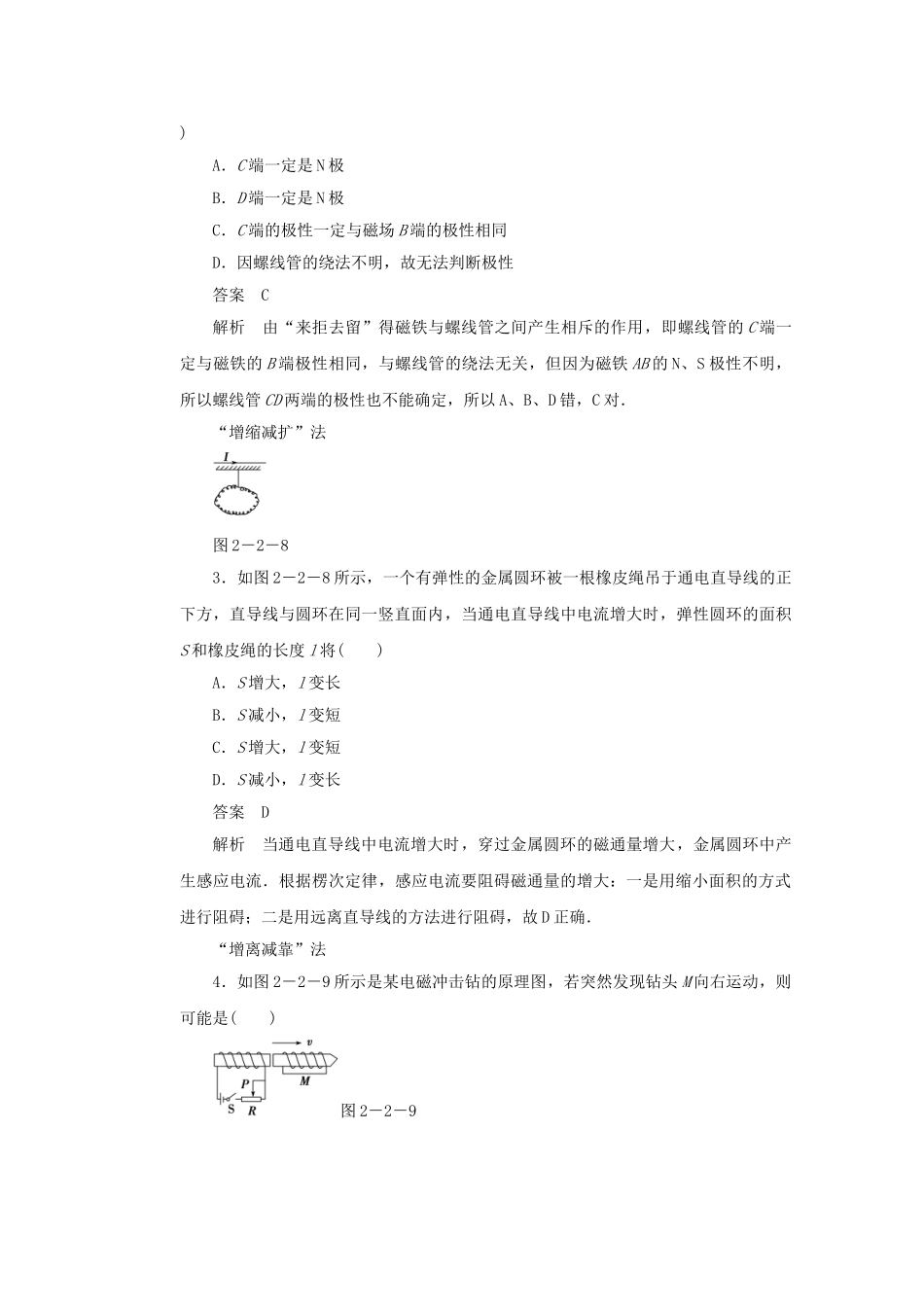

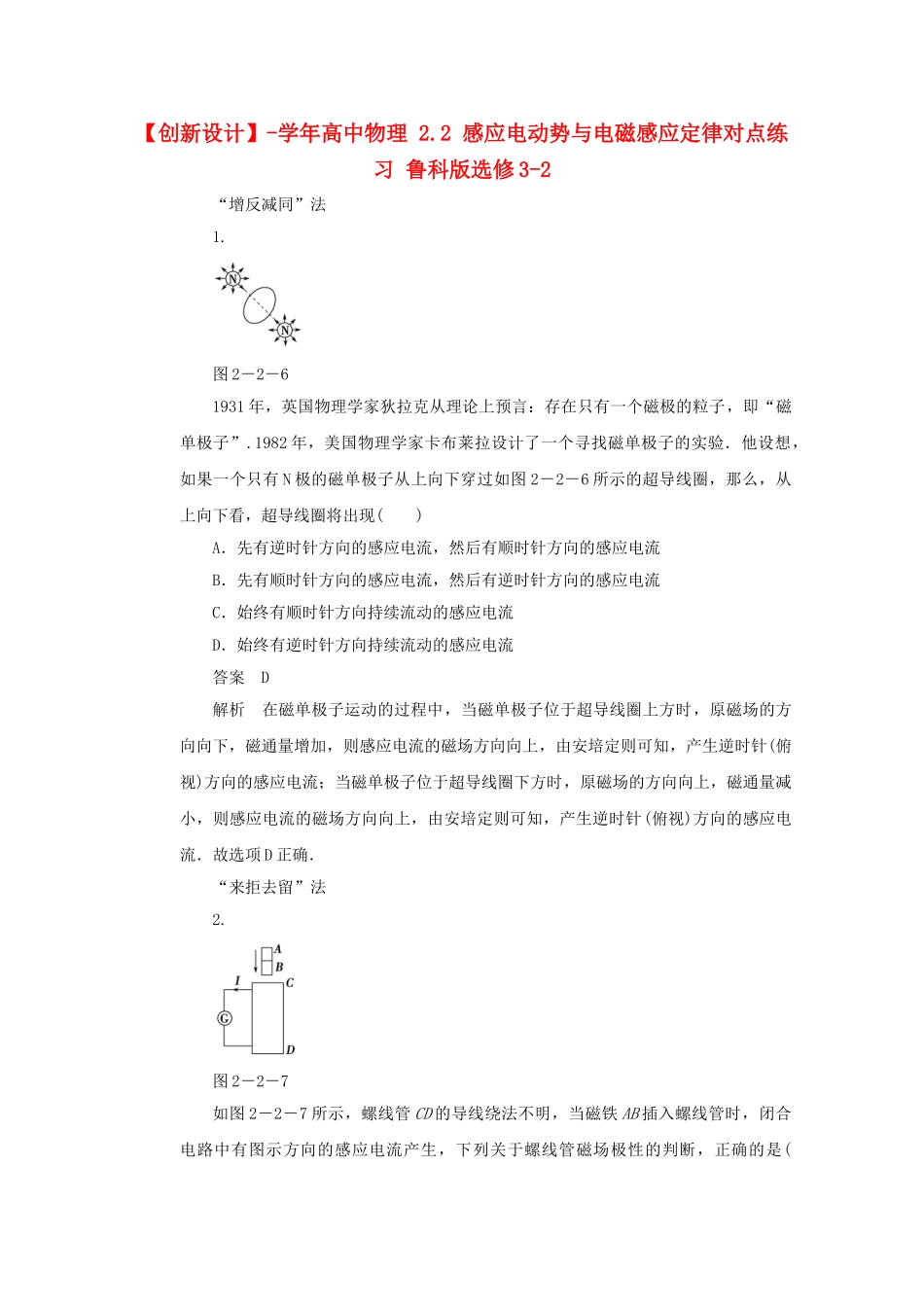

【创新设计】-学年高中物理2.2感应电动势与电磁感应定律对点练习鲁科版选修3-2“增反减同”法1.图2－2－61931年，英国物理学家狄拉克从理论上预言：存在只有一个磁极的粒子，即“磁单极子”.1982年，美国物理学家卡布莱拉设计了一个寻找磁单极子的实验．他设想，如果一个只有N极的磁单极子从上向下穿过如图2－2－6所示的超导线圈，那么，从上向下看，超导线圈将出现()A．先有逆时针方向的感应电流，然后有顺时针方向的感应电流B．先有顺时针方向的感应电流，然后有逆时针方向的感应电流C．始终有顺时针方向持续流动的感应电流D．始终有逆时针方向持续流动的感应电流答案D解析在磁单极子运动的过程中，当磁单极子位于超导线圈上方时，原磁场的方向向下，磁通量增加，则感应电流的磁场方向向上，由安培定则可知，产生逆时针(俯视)方向的感应电流；当磁单极子位于超导线圈下方时，原磁场的方向向上，磁通量减小，则感应电流的磁场方向向上，由安培定则可知，产生逆时针(俯视)方向的感应电流．故选项D正确．“来拒去留”法2.图2－2－7如图2－2－7所示，螺线管CD的导线绕法不明，当磁铁AB插入螺线管时，闭合电路中有图示方向的感应电流产生，下列关于螺线管磁场极性的判断，正确的是()A．C端一定是N极B．D端一定是N极C．C端的极性一定与磁场B端的极性相同D．因螺线管的绕法不明，故无法判断极性答案C解析由“来拒去留”得磁铁与螺线管之间产生相斥的作用，即螺线管的C端一定与磁铁的B端极性相同，与螺线管的绕法无关，但因为磁铁AB的N、S极性不明，所以螺线管CD两端的极性也不能确定，所以A、B、D错，C对．“增缩减扩”法图2－2－83．如图2－2－8所示，一个有弹性的金属圆环被一根橡皮绳吊于通电直导线的正下方，直导线与圆环在同一竖直面内，当通电直导线中电流增大时，弹性圆环的面积S和橡皮绳的长度l将()A．S增大，l变长B．S减小，l变短C．S增大，l变短D．S减小，l变长答案D解析当通电直导线中电流增大时，穿过金属圆环的磁通量增大，金属圆环中产生感应电流．根据楞次定律，感应电流要阻碍磁通量的增大：一是用缩小面积的方式进行阻碍；二是用远离直导线的方法进行阻碍，故D正确．“增离减靠”法4．如图2－2－9所示是某电磁冲击钻的原理图，若突然发现钻头M向右运动，则可能是()图2－2－9A．开关S闭合瞬间B．开关S由闭合到断开的瞬间C．开关S已经是闭合的，滑动变阻器滑片P向左迅速滑动D．开关S已经是闭合的，滑动变阻器滑片P向右迅速滑动答案AC解析当开关突然闭合时，左线圈上有了电流，产生磁场，而对于右线圈来说，磁通量增加，产生感应电流，使钻头M向右运动，故A项正确；当开关S已经是闭合的时，只有左侧线圈电流增大才会导致钻头M向右运动，故C项正确．“一定律三定则”的综合应用5.图2－2－10如图2－2－10所示，水平放置的两条光滑轨道上有可自由移动的金属棒PQ、MN，当PQ在外力的作用下运动时，MN在磁场力的作用下向右运动，则PQ所做的运动可能是()A．向右加速运动B．向左加速运动C．向右减速运动D．向左减速运动答案BC解析当PQ向右运动时，用右手定则可判定PQ中感应电流的方向是由Q→P，由安培定则可知穿过L1的磁场方向是自下而上的；若PQ向右加速运动，则穿过L1的磁通量增加，用楞次定律可以判断流过MN的感应电流是从N→M的，用左手定则可判定MN受到向左的安培力，将向左运动，可见选项A不正确；若PQ向右减速运动，流过MN的感应电流方向、MN所受的安培力的方向均将反向，MN向右运动，所以选项C是正确的；同理可判断选项B是正确的，选项D是错误的．(时间：60分钟)题组一“增反减同”法1.图2－2－11如图2－2－11所示，一根条形磁铁自左向右穿过一个闭合螺线管，则电路中()A．始终有感应电流自a向b流过电流表GB．始终有感应电流自b向a流过电流表GC．先有a→G→b方向的感应电流，后有b→G→a方向的感应电流D．将不会产生感应电流答案C解析当条形磁铁进入螺线管时，闭合线圈中的磁通量增加，当穿出时，磁通量减少，由楞次定律可知C正确．2．长直导线与矩形线框abcd处在同一平面中静止不动，如图2－2－12甲所示．长直导线中通以大小和方向都随时间做周期性变化的电流，i－t图象...
