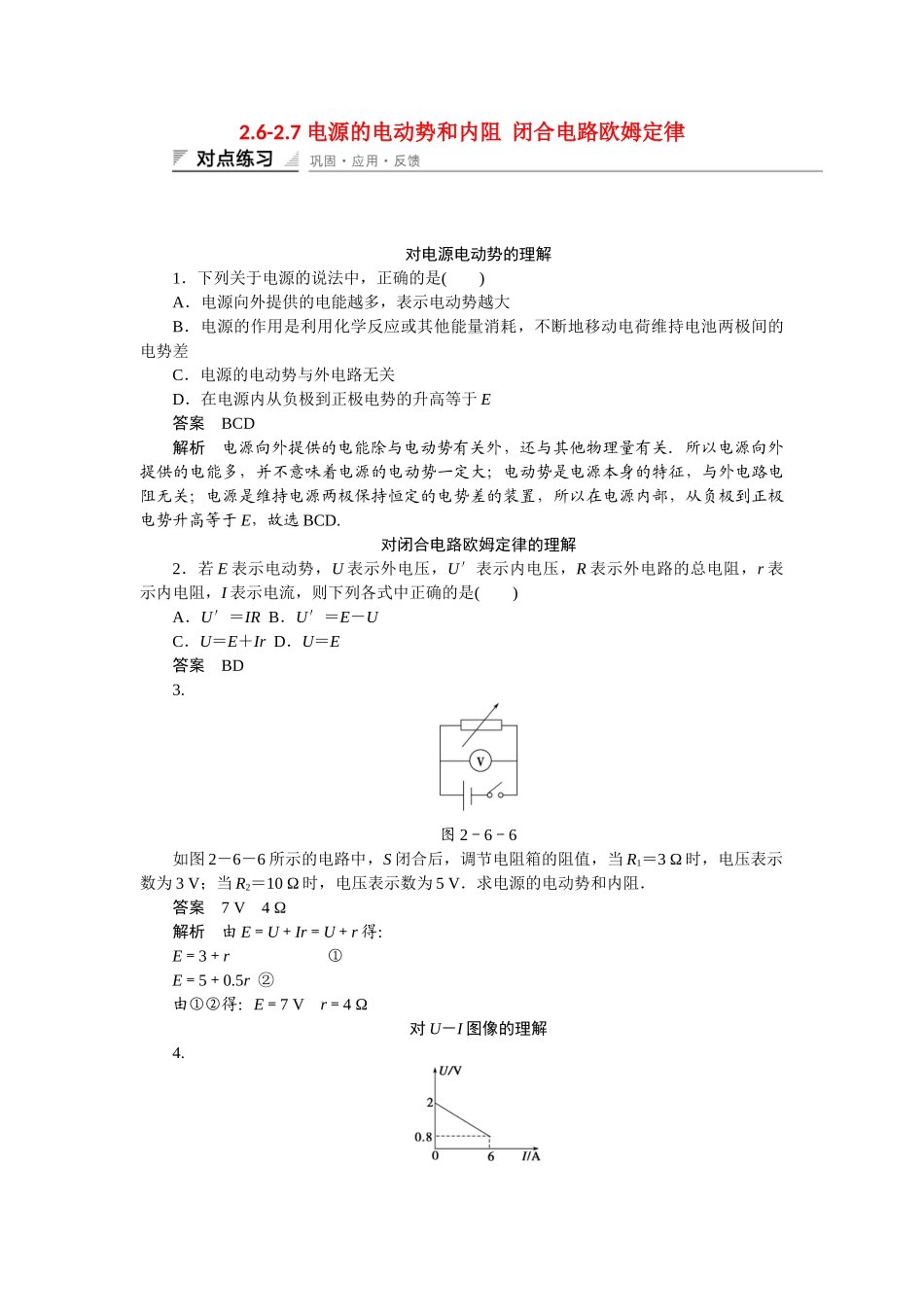

2.6-2.7电源的电动势和内阻闭合电路欧姆定律对电源电动势的理解1．下列关于电源的说法中，正确的是()A．电源向外提供的电能越多，表示电动势越大B．电源的作用是利用化学反应或其他能量消耗，不断地移动电荷维持电池两极间的电势差C．电源的电动势与外电路无关D．在电源内从负极到正极电势的升高等于E答案BCD解析电源向外提供的电能除与电动势有关外，还与其他物理量有关．所以电源向外提供的电能多，并不意味着电源的电动势一定大；电动势是电源本身的特征，与外电路电阻无关；电源是维持电源两极保持恒定的电势差的装置，所以在电源内部，从负极到正极电势升高等于E，故选BCD.对闭合电路欧姆定律的理解2．若E表示电动势，U表示外电压，U′表示内电压，R表示外电路的总电阻，r表示内电阻，I表示电流，则下列各式中正确的是()A．U′＝IRB．U′＝E－UC．U＝E＋IrD．U＝E答案BD3.图2－6－6如图2－6－6所示的电路中，S闭合后，调节电阻箱的阻值，当R1＝3Ω时，电压表示数为3V；当R2＝10Ω时，电压表示数为5V．求电源的电动势和内阻．答案7V4Ω解析由E＝U＋Ir＝U＋r得：E＝3＋r①E＝5＋0.5r②由①②得：E＝7Vr＝4Ω对U－I图像的理解4.图2－6－7如图2－6－7所示为某一电源的U－I图像，由图可知()A．电源电动势为2VB．电源内阻为ΩC．电源短路时电流为6AD．电路路端电压为1V时，电路中电流为5A答案AD解析由U－I图像可知，电源电动势E＝2V.r＝||＝Ω＝0.2Ω，当U＝1V时，I＝＝A＝5A．选项A、D正确.(时间：60分钟)题组一对电动势概念和内阻的理解1．下列关于电源的说法正确的是()A．电源就是电压B．电源的作用是使电源的正负极保持一定量的正、负电荷，维持一定的电势差C．与电源相连的导线中的电场是由电源正、负极上的电荷形成的D．在电源内部正电荷由负极流向正极，负电荷由正极流向负极答案BD解析在电源内部由非静电力将正电荷由负极搬到正极，将负电荷由正极搬到负极，使正、负极维持一定的电势差，电源不是电压，故A错，B、D正确．导线中的电场是由电源、导线等电路元件所积累的电荷共同形成的，故C错．2．关于电源的电动势，下列说法中正确的是()A．同一电源接入不同的电路，电动势就会发生变化B．1号干电池比7号干电池的体积大，但电动势相同C．电动势、电压和电势差虽名称不同，但物理意义相同，所以单位也相同D．电源电动势表征了电源把其他形式的能转化为电能的特征答案BD3．手电筒的两节干电池，已经用了较长时间，灯泡只发出很微弱的光，把它们取出来，用电压表测电压，电压表示数接近3V，再把它们作为一个台式电子钟的电源，电子钟能正常工作，则下列说法：①这两节干电池的电动势减少了很多②这两节干电池的内阻增大了很多③这台电子钟的额定电压一定比手电筒的小灯泡的额定电压小④这台电子钟的正常工作电流一定比小灯泡正常工作电流小，其中正确的是()A．①②B．①③C．②④D．③④答案C解析题目所给的材料中，有几点要特别注意：手电筒的灯泡发出很微弱的光，这说明通过小灯泡的电流已经很小．用电压表测两节干电池的电压示数接近3V，这说明每节干电池的电动势仍约为1.5V，把它们作为电子钟的电源，电子钟正常工作，说明电子钟的工作电流比较小．由此我们可以知道，干电池在用了很长一段时间之后，电动势的大小仍基本没变，那为什么手电筒却发出微弱的光呢？可见，该电池的内电阻已经变大了很多．故正确选项为C.题组二对闭合电路欧姆定律的理解和简单应用4．在闭合电路中，下列叙述正确的是()A．闭合电路中的电流跟电源电动势成正比，跟整个电路的电阻成反比B．当外电路断开时，路端电压等于零C．当外电路短路时，电路中的电流无穷大D．当外电阻增大时，路端电压也增大答案AD5．在已接电源的闭合电路里，关于电源的电动势、内电压、外电压的关系，下列说法正确的是()A．若外电压增大，则内电压增大，电源电动势也会随之增大B．若外电压减小，内电阻不变，内电压也就不变，电源电动势必然减小C．若外电压不变，则内电压减小，电源电动势也会随内电压减小D．若外电压增大，则内电压减小，电源的电动势始终等于二者之和答案D6．一太阳能电池板，测得它的开路电压为800mV，短...
