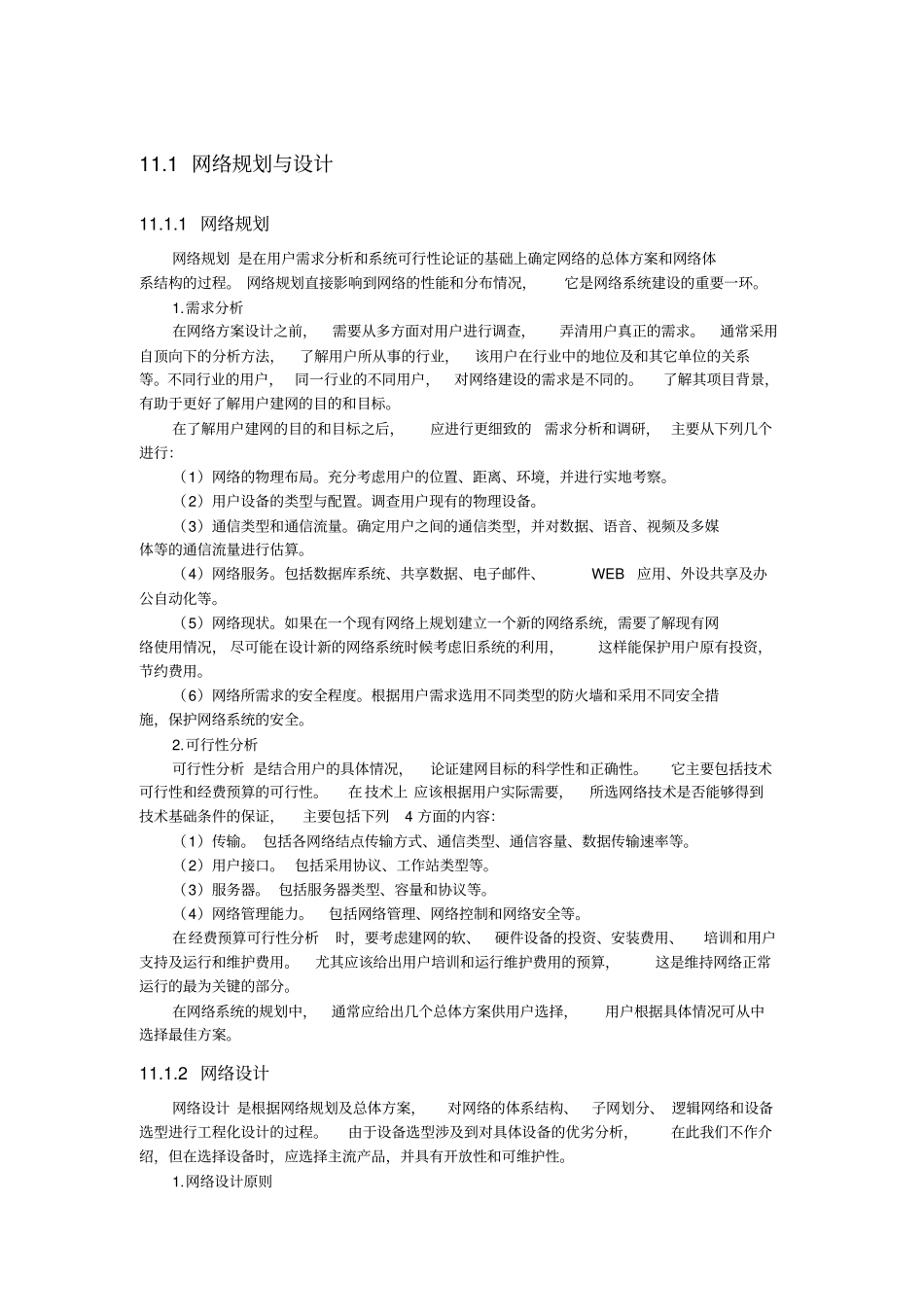

11.1网络规划与设计11.1.1网络规划网络规划是在用户需求分析和系统可行性论证的基础上确定网络的总体方案和网络体系结构的过程。网络规划直接影响到网络的性能和分布情况，它是网络系统建设的重要一环。1.需求分析在网络方案设计之前，需要从多方面对用户进行调查，弄清用户真正的需求。通常采用自顶向下的分析方法，了解用户所从事的行业，该用户在行业中的地位及和其它单位的关系等。不同行业的用户，同一行业的不同用户，对网络建设的需求是不同的。了解其项目背景，有助于更好了解用户建网的目的和目标。在了解用户建网的目的和目标之后，应进行更细致的需求分析和调研，主要从下列几个进行：（1）网络的物理布局。充分考虑用户的位置、距离、环境，并进行实地考察。（2）用户设备的类型与配置。调查用户现有的物理设备。（3）通信类型和通信流量。确定用户之间的通信类型，并对数据、语音、视频及多媒体等的通信流量进行估算。（4）网络服务。包括数据库系统、共享数据、电子邮件、WEB应用、外设共享及办公自动化等。（5）网络现状。如果在一个现有网络上规划建立一个新的网络系统，需要了解现有网络使用情况，尽可能在设计新的网络系统时候考虑旧系统的利用，这样能保护用户原有投资，节约费用。（6）网络所需求的安全程度。根据用户需求选用不同类型的防火墙和采用不同安全措施，保护网络系统的安全。2.可行性分析可行性分析是结合用户的具体情况，论证建网目标的科学性和正确性。它主要包括技术可行性和经费预算的可行性。在技术上应该根据用户实际需要，所选网络技术是否能够得到技术基础条件的保证，主要包括下列4方面的内容：（1）传输。包括各网络结点传输方式、通信类型、通信容量、数据传输速率等。（2）用户接口。包括采用协议、工作站类型等。（3）服务器。包括服务器类型、容量和协议等。（4）网络管理能力。包括网络管理、网络控制和网络安全等。在经费预算可行性分析时，要考虑建网的软、硬件设备的投资、安装费用、培训和用户支持及运行和维护费用。尤其应该给出用户培训和运行维护费用的预算，这是维持网络正常运行的最为关键的部分。在网络系统的规划中，通常应给出几个总体方案供用户选择，用户根据具体情况可从中选择最佳方案。11.1.2网络设计网络设计是根据网络规划及总体方案，对网络的体系结构、子网划分、逻辑网络和设备选型进行工程化设计的过程。由于设备选型涉及到对具体设备的优劣分析，在此我们不作介绍，但在选择设备时，应选择主流产品，并具有开放性和可维护性。1.网络设计原则一般在网络设计时，应遵循下列原则：（1）开放性原则。符合国际或公认的工业标准，具备开放功能，便于不同网络产品的互连，考虑投设备在技术上的扩充性。（2）可扩展性原则。网络的覆盖范围、传输速率、支持的最大节点数不仅要满足目前系统的要求，而且要考虑今后发展的需要，在网络设计时要充分考虑网络的扩展性。同时，要保护用户现有投资，充分利用现有计算机资源及其它设备资源。（3）先进性与实用兼顾原则。应尽可能地采用先进而成熟的技术，采用先进的设计思想、先进的软硬件设备和先进的开发工具。同时注重实用性，使网络系统获得较高的性价比。（4）安全与可靠原则。网络的可靠性、安全性应优先考虑。选择适当的冗余，保证网络在故障情况下能正常运行。设置各种安全措施，达到从网络用户到数据传输各环节的安全。（5）可维护性原则。有充分的网络管理手段，可维护性好。2.网络体系结构网络的体系结构是层次和协议的集合。确定网络的体系结构即是选择采用何种协议集合。目前，TCP/IP是事实的国际工业标准，并广泛应用于Internet。建议企事业单位网络和要与Internet连接的网络选择TCP/IP。3.子网规划在局域网和网络互连中我们介绍了将一个网络划分成若干个子网可防止广播风暴和调节网络负荷等优点。在实际系统中，常常需要将一个子网划分成若干个子网，这是网络设计中应该考虑的问题。划分子网的方法很多，主要采用通过物理连接或VLAN来实现。VLAN是基于交换LAN技术的，目前在交换LAN中，通常是使用VLAN的方法来划分子网。同时划分子网的策略也有很多，最常用...
