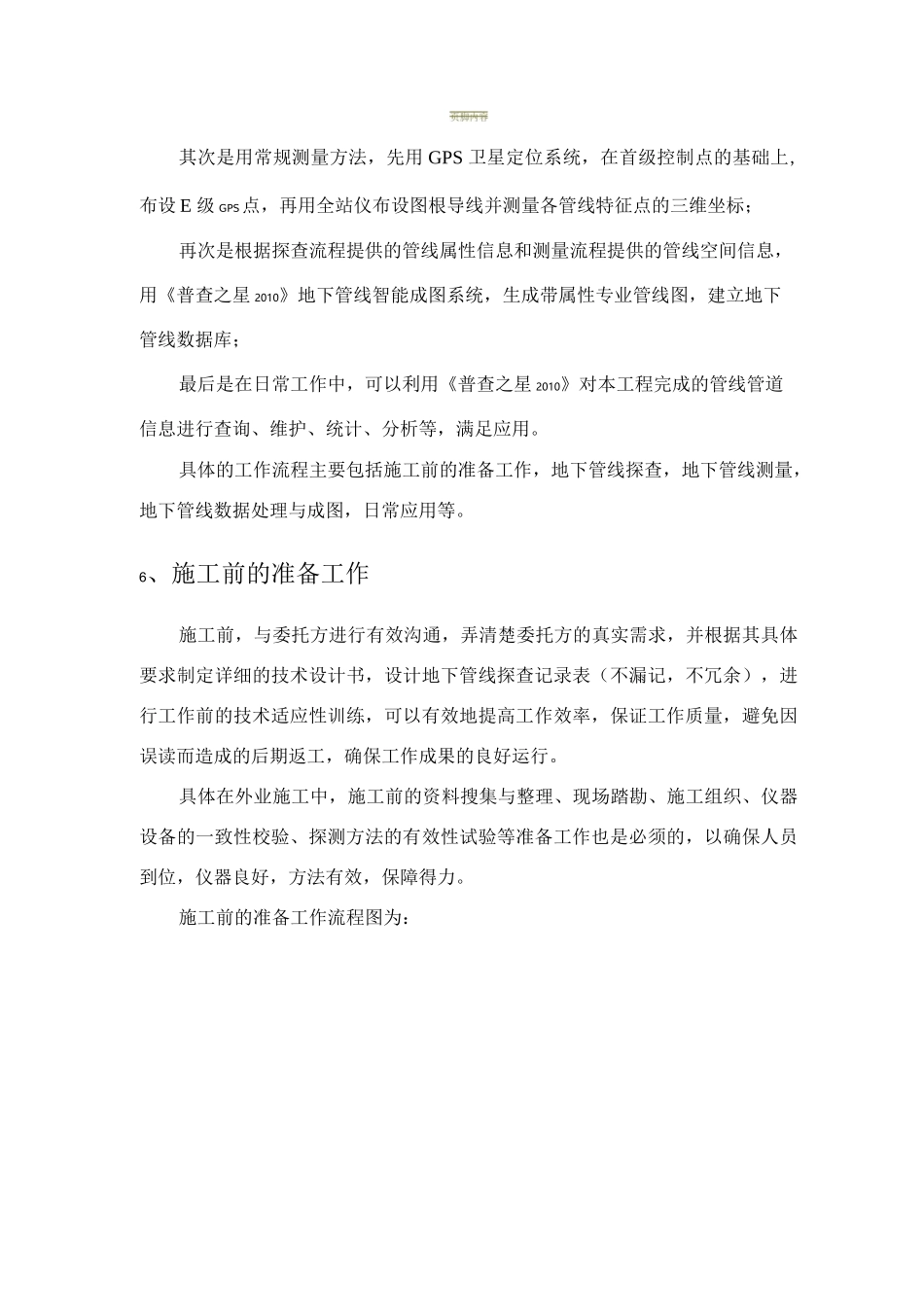

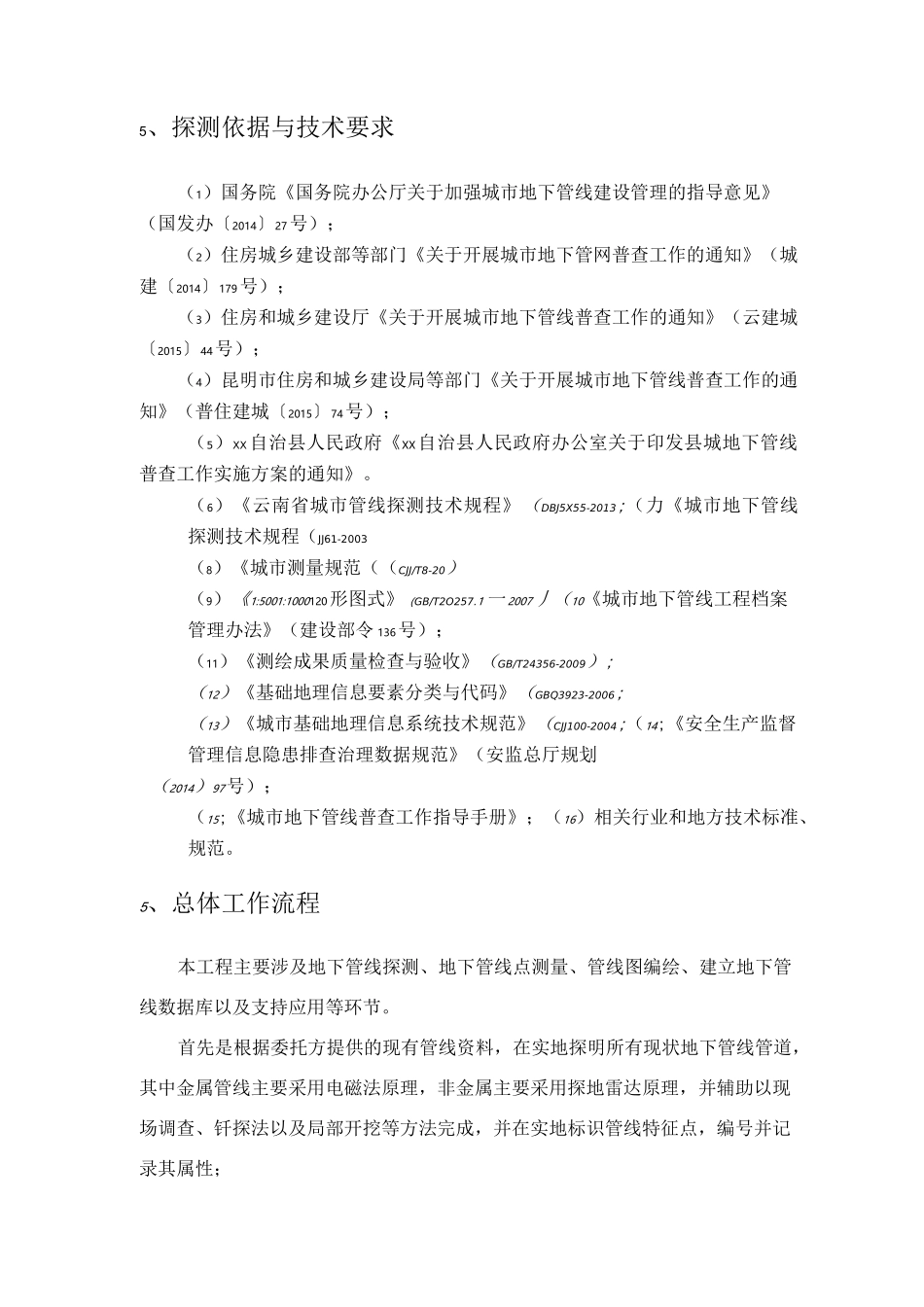

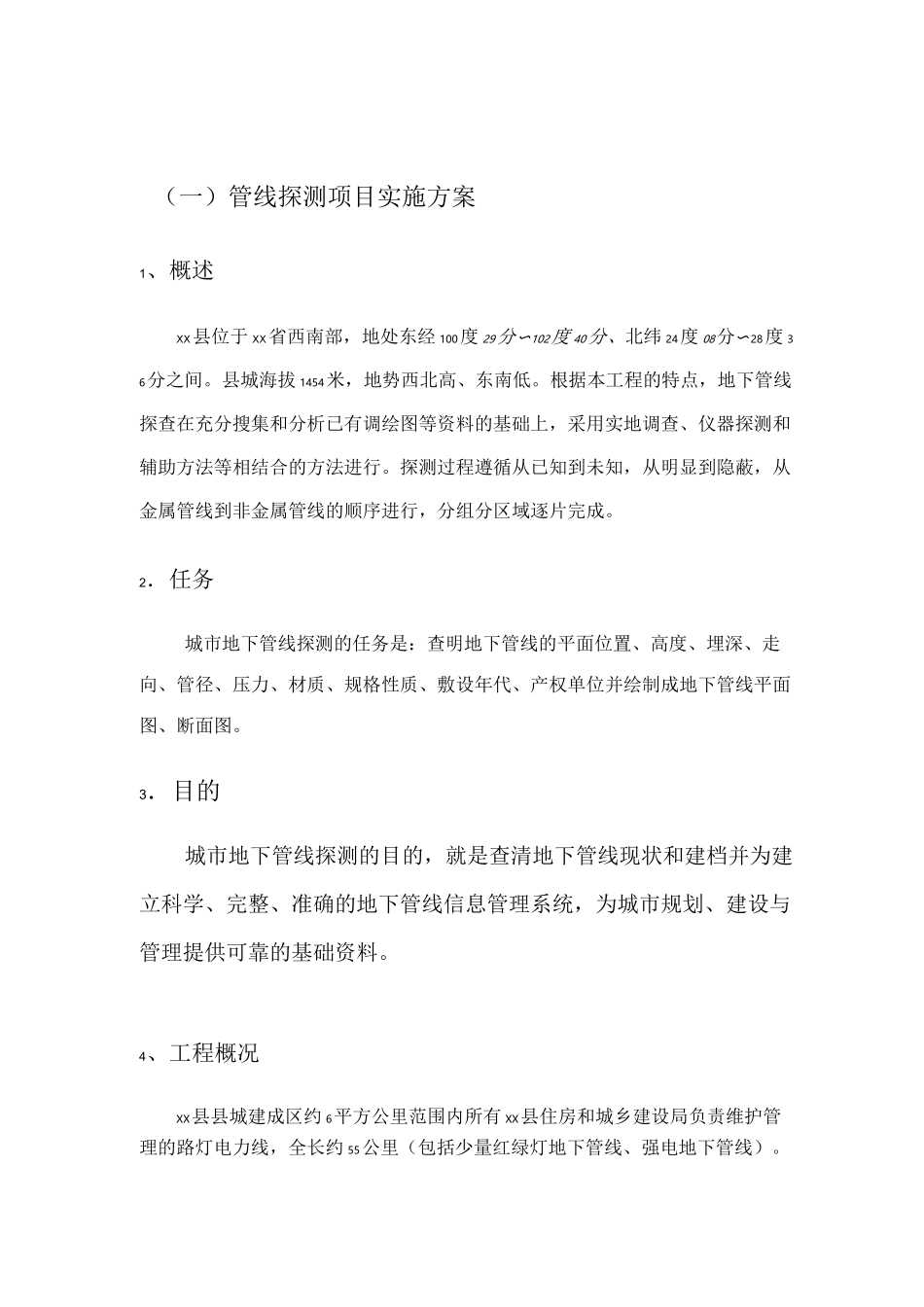

（一）管线探测项目实施方案1、概述XX县位于XX省西南部，地处东经100度29分〜102度40分、北纬24度08分〜28度36分之间。县城海拔1454米，地势西北高、东南低。根据本工程的特点，地下管线探查在充分搜集和分析已有调绘图等资料的基础上，采用实地调查、仪器探测和辅助方法等相结合的方法进行。探测过程遵循从已知到未知，从明显到隐蔽，从金属管线到非金属管线的顺序进行，分组分区域逐片完成。2．任务城市地下管线探测的任务是：查明地下管线的平面位置、高度、埋深、走向、管径、压力、材质、规格性质、敷设年代、产权单位并绘制成地下管线平面图、断面图。3．目的城市地下管线探测的目的，就是查清地下管线现状和建档并为建立科学、完整、准确的地下管线信息管理系统，为城市规划、建设与管理提供可靠的基础资料。4、工程概况XX县县城建成区约6平方公里范围内所有XX县住房和城乡建设局负责维护管理的路灯电力线，全长约55公里（包括少量红绿灯地下管线、强电地下管线）。5、探测依据与技术要求（1）国务院《国务院办公厅关于加强城市地下管线建设管理的指导意见》（国发办〔2014〕27号）；（2）住房城乡建设部等部门《关于开展城市地下管网普查工作的通知》（城建〔2014〕179号）；（3）住房和城乡建设厅《关于开展城市地下管线普查工作的通知》（云建城〔2015〕44号）；（4）昆明市住房和城乡建设局等部门《关于开展城市地下管线普查工作的通知》（普住建城〔2015〕74号）；（5）XX自治县人民政府《XX自治县人民政府办公室关于印发县城地下管线普查工作实施方案的通知》。（6）《云南省城市管线探测技术规程》（DBJ5X55-2013;（力《城市地下管线探测技术规程（JJ61-2003（8）《城市测量规范（（CJJ/T8-20）（9）《1:5001:1000120形图式》（GB/T2O257.1一2007丿（10《城市地下管线工程档案管理办法》（建设部令136号）；（11）《测绘成果质量检查与验收》（GB/T24356-2009）;（12）《基础地理信息要素分类与代码》（GBQ3923-2006;（13）《城市基础地理信息系统技术规范》（CJJ100-2004;（14;《安全生产监督管理信息隐患排查治理数据规范》（安监总厅规划（2014）97号）；（15;《城市地下管线普查工作指导手册》；（16）相关行业和地方技术标准、规范。5、总体工作流程本工程主要涉及地下管线探测、地下管线点测量、管线图编绘、建立地下管线数据库以及支持应用等环节。首先是根据委托方提供的现有管线资料，在实地探明所有现状地下管线管道，其中金属管线主要采用电磁法原理，非金属主要采用探地雷达原理，并辅助以现场调查、钎探法以及局部开挖等方法完成，并在实地标识管线特征点，编号并记录其属性；其次是用常规测量方法，先用GPS卫星定位系统，在首级控制点的基础上,布设E级GPS点，再用全站仪布设图根导线并测量各管线特征点的三维坐标；再次是根据探查流程提供的管线属性信息和测量流程提供的管线空间信息，用《普查之星2010》地下管线智能成图系统，生成带属性专业管线图，建立地下管线数据库；最后是在日常工作中，可以利用《普查之星2010》对本工程完成的管线管道信息进行查询、维护、统计、分析等，满足应用。具体的工作流程主要包括施工前的准备工作，地下管线探查，地下管线测量，地下管线数据处理与成图，日常应用等。6、施工前的准备工作施工前，与委托方进行有效沟通，弄清楚委托方的真实需求，并根据其具体要求制定详细的技术设计书，设计地下管线探查记录表（不漏记，不冗余），进行工作前的技术适应性训练，可以有效地提高工作效率，保证工作质量，避免因误读而造成的后期返工，确保工作成果的良好运行。具体在外业施工中，施工前的资料搜集与整理、现场踏勘、施工组织、仪器设备的一致性校验、探测方法的有效性试验等准备工作也是必须的，以确保人员到位，仪器良好，方法有效，保障得力。施工前的准备工作流程图为：施工前准备情况流程图隐蔽点探金属管线探测非金属管线探测1管线仪探测雷达探测6、地下管线的探查（1）探查方法根据不同管线敷设特点，地下金属管线主要用地下管线探测仪探明，非金属管线（PE等）主要用探地雷达辅助以调查进行，有条件的地方用...
