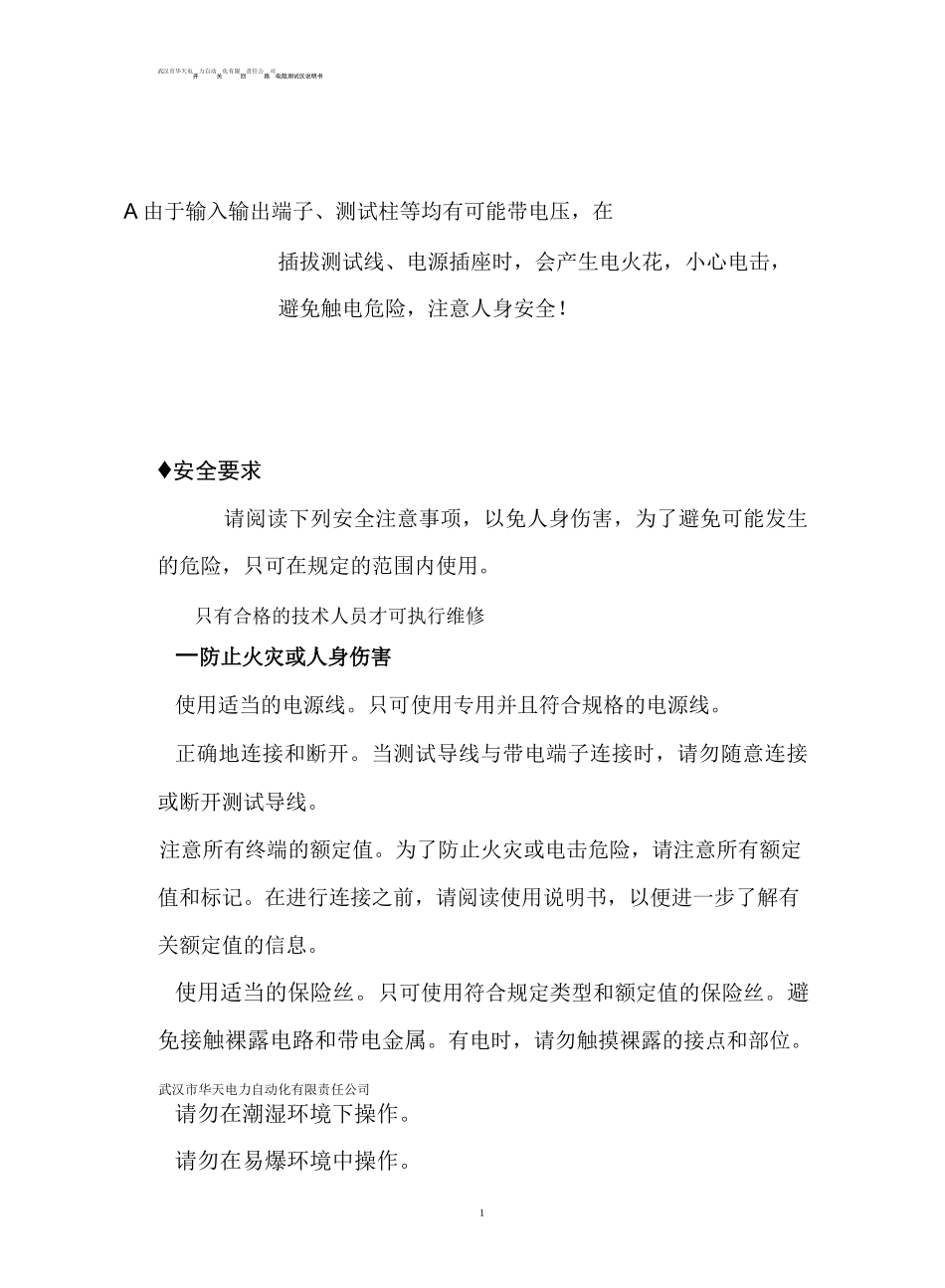

1武汉市华天电开力自动关化有限回责任公路司电阻测试仪说明书A由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！♦安全要求请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。只有合格的技术人员才可执行维修一防止火灾或人身伤害使用适当的电源线。只可使用专用并且符合规格的电源线。正确地连接和断开。当测试导线与带电端子连接时，请勿随意连接或断开测试导线。注意所有终端的额定值。为了防止火灾或电击危险，请注意所有额定值和标记。在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。使用适当的保险丝。只可使用符合规定类型和额定值的保险丝。避免接触裸露电路和带电金属。有电时，请勿触摸裸露的接点和部位。武汉市华天电力自动化有限责任公司请勿在潮湿环境下操作。请勿在易爆环境中操作。2－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。目录一、产品概述5二、用途5三、性能特点5四、技术指标6五、面板结构………………………………………………………………6六、工作原理………………………………………………………………七、操作方法………………………………………………………………八、故障现象及排除武汉市华天电力自动化有限责任公司一、产品概述目前，电力系统中普遍采用常规的QJ44型双臂直流电桥测量变压器线圈的直流电阻、高压断路器的回路电阻，而这类电桥的测试电流仅为mA级，难以发现变压器线圈导电回路导体截面积减少的缺陷。在测量高压开关导电回路的回路电阻3时，由于受到油膜和动静触点间氧化层的影响，测量的电阻值偏大若干倍，掩盖了真实的回路电阻值。因此，电力部标准SD301-88《交流500KV电气设备交接和预防性试验规程》和新版《电气设备预防性试验规程》对断路器、隔离开关回路电阻的测量电流作出不小于100A的规定，以确保测量的准确度。HTHL-100A回路电阻测试仪是根据中华人民共和国最新电力执行标准DL/T845.4-2004，采用高频开关电源技术和数字电路技术相结合设计而成。它适用于开关控制设备回路电阻的测量。其测试电流采用国家标准推荐的直流100A。可在电流100A的情况下直接测得回路电阻，并用数字显示出来。该仪器测量准确、性能稳定，符合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。二、用途HTHL-100A回路电阻测试仪适用于高压开关接触电阻(回路电阻)的高精度测量，同样适用于其它需要大电流、微电阻测量的场合。三、性能特点(1)大电流：采用最新电源技术，能长时间连续输出大电流，克服了脉冲式电源瞬间电流的弊端，可以有效的击穿开关触头氧化膜，得到良好的测试结果。(2)抗干扰能力强：在严重干扰条件下，液晶屏最后一位数据能稳定在±1个字范围内，读数稳定，重复性好。(3)使用寿命长：全部采用高精度电阻，有效的消除环境温度对测量结果的影响，同时军品接插件的使用增强了抗振性能。(4)携带方便：体积小、重量轻。41电流显示2、电阻显示（uQ）3电源开4测量开5、电流调6电源插7、电流输出1+8、电流输出I9、测量输入V+10、测量输入V11、接武汉市华天电力自动化有限责任公司四、技术指标1、测量范围:1〜1999uQ2、分辨率：1uQ3、测试电流：DC100A4、测量精度：0.5%5、显示方式：电流：三位半LCD电阻：三位半LCD工作651+V+V-I-Q◎R（a）四端子接武汉市华天电力自动化有限责任公司六、工作原理HTHL-100A回路电阻测试仪采用电流电压法测试原理，也称四线法测试技术，原理方框图见图二。由电流源经“1+、I-两端口（也称I型口），供给被测电阻Rx电流，电流的大小有电流表I读出，Rx两端的电压降“V+、V-”两端口他称V型口）取出，由电压表V读出。通过对I、V的测量，就可以算出被测电阻的阻值。七、操作方法1、按图三接线方法接线。图三四端子接线图2、仪器面板与测试线的连接处应钮紧，不得有松动现象。3、应按照四端子法接线，即电流线应夹在被试品的外侧，电压线应夹在被试品的内侧，电流与电压必须同极性。武汉市华天电力自动化有限责任公司4、检查确认无误后，接...
