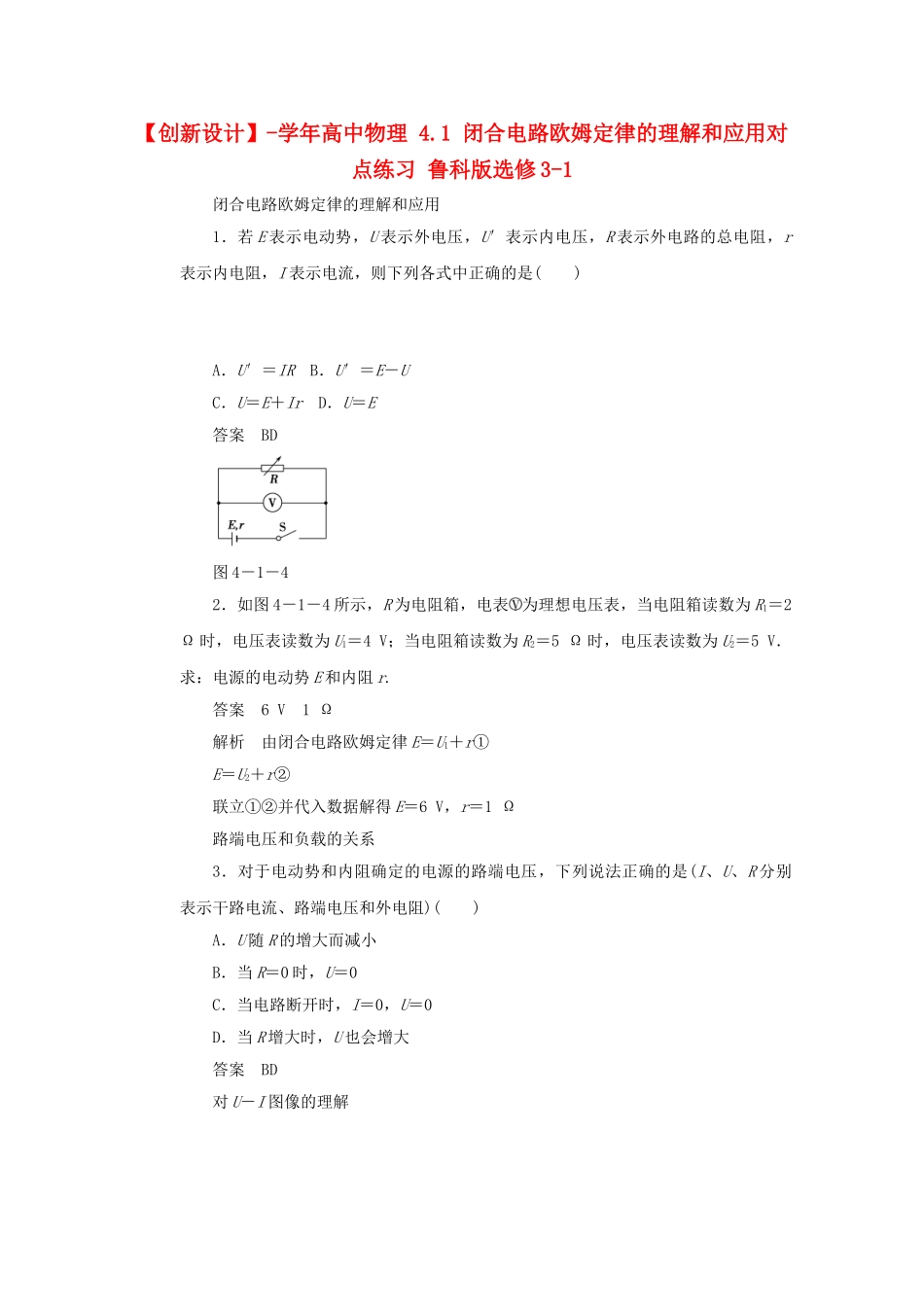

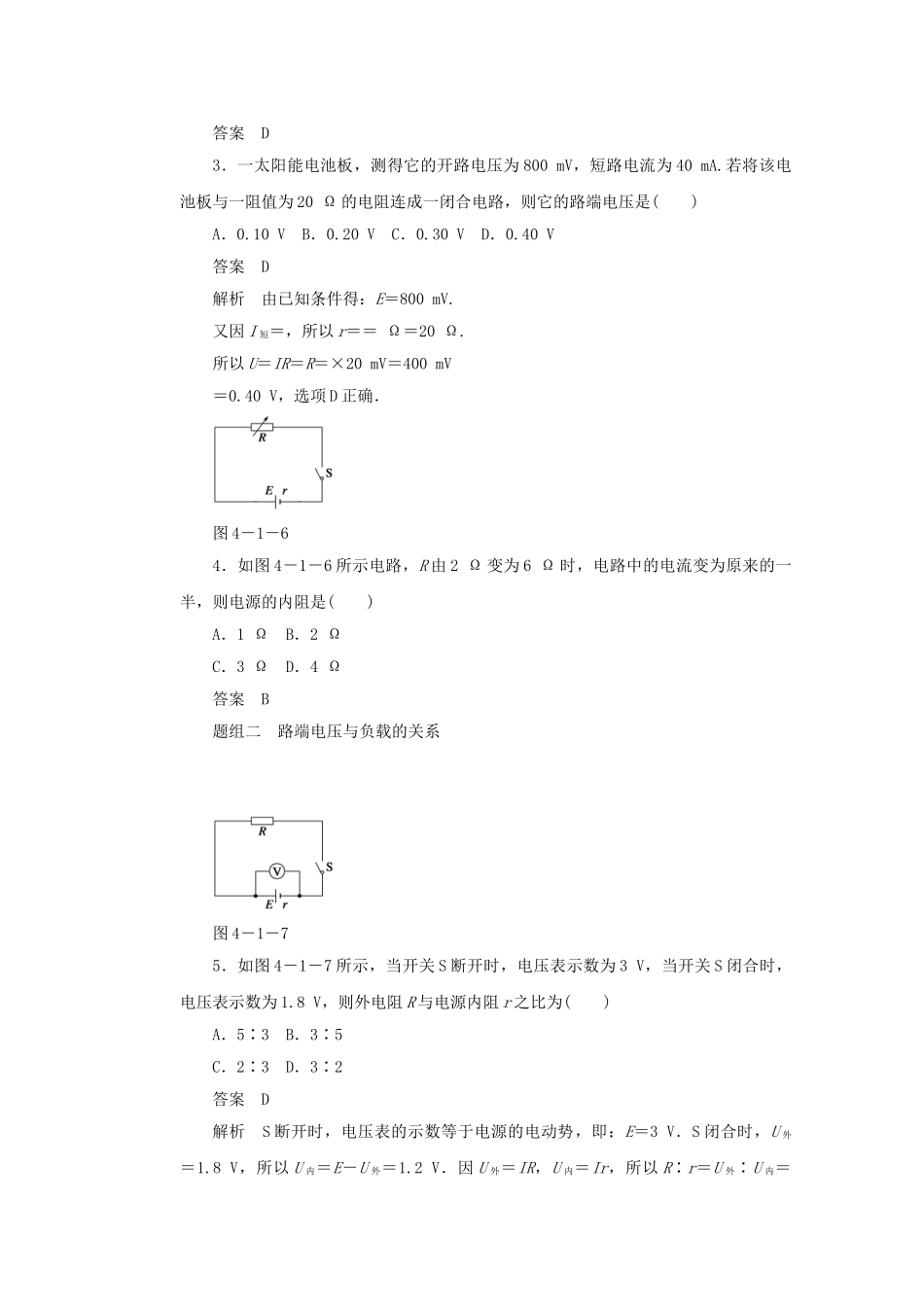

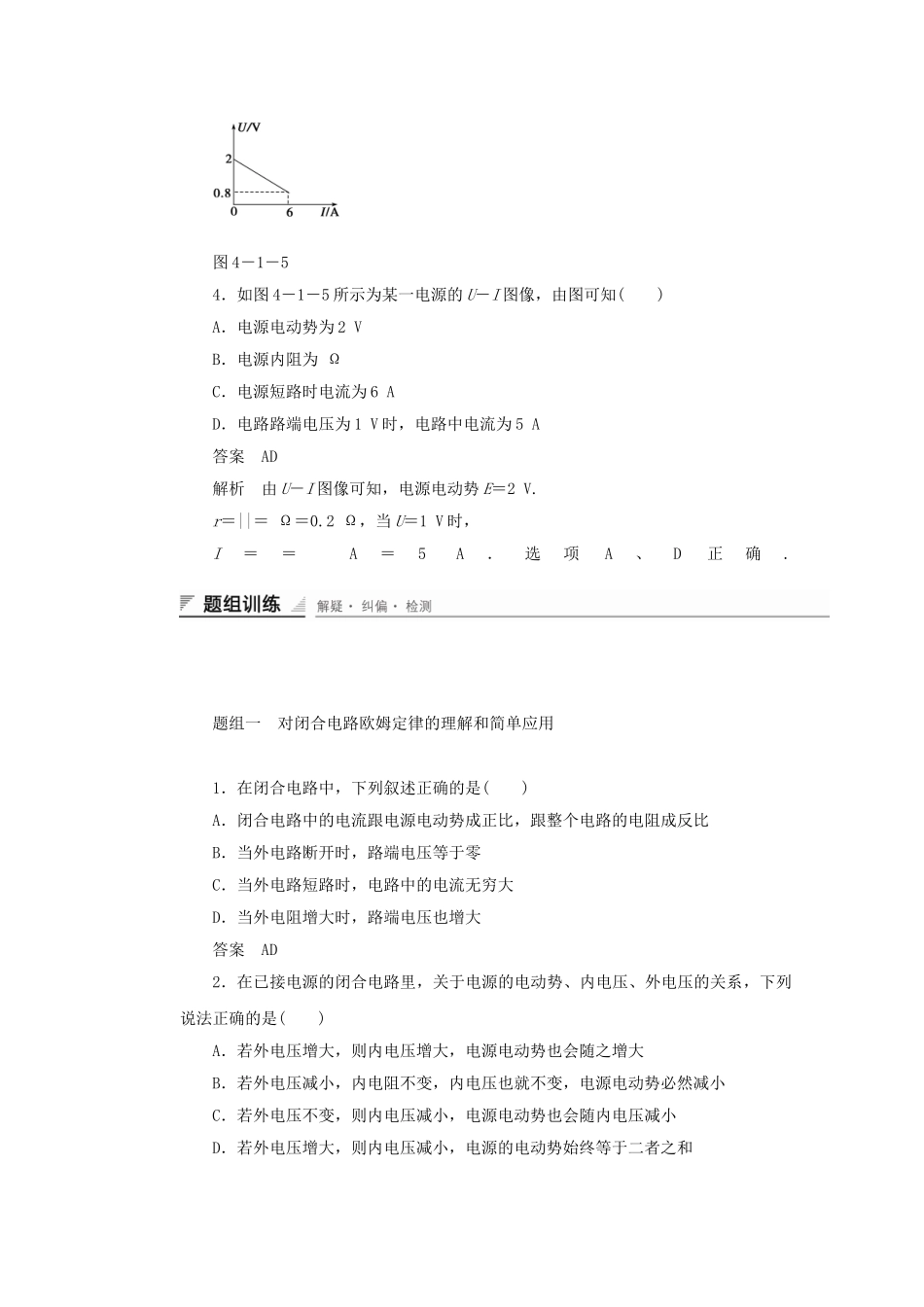

【创新设计】-学年高中物理4.1闭合电路欧姆定律的理解和应用对点练习鲁科版选修3-1闭合电路欧姆定律的理解和应用1.若E表示电动势,U表示外电压,U′表示内电压,R表示外电路的总电阻,r表示内电阻,I表示电流,则下列各式中正确的是()A.U′=IRB.U′=E-UC.U=E+IrD.U=E答案BD图4-1-42.如图4-1-4所示,R为电阻箱,电表为理想电压表,当电阻箱读数为R1=2Ω时,电压表读数为U1=4V;当电阻箱读数为R2=5Ω时,电压表读数为U2=5V.求:电源的电动势E和内阻r.答案6V1Ω解析由闭合电路欧姆定律E=U1+r①E=U2+r②联立①②并代入数据解得E=6V,r=1Ω路端电压和负载的关系3.对于电动势和内阻确定的电源的路端电压,下列说法正确的是(I、U、R分别表示干路电流、路端电压和外电阻)()A.U随R的增大而减小B.当R=0时,U=0C.当电路断开时,I=0,U=0D.当R增大时,U也会增大答案BD对U-I图像的理解图4-1-54.如图4-1-5所示为某一电源的U-I图像,由图可知()A.电源电动势为2VB.电源内阻为ΩC.电源短路时电流为6AD.电路路端电压为1V时,电路中电流为5A答案AD解析由U-I图像可知,电源电动势E=2V.r=||=Ω=0.2Ω,当U=1V时,I==A=5A.选项A、D正确.题组一对闭合电路欧姆定律的理解和简单应用1.在闭合电路中,下列叙述正确的是()A.闭合电路中的电流跟电源电动势成正比,跟整个电路的电阻成反比B.当外电路断开时,路端电压等于零C.当外电路短路时,电路中的电流无穷大D.当外电阻增大时,路端电压也增大答案AD2.在已接电源的闭合电路里,关于电源的电动势、内电压、外电压的关系,下列说法正确的是()A.若外电压增大,则内电压增大,电源电动势也会随之增大B.若外电压减小,内电阻不变,内电压也就不变,电源电动势必然减小C.若外电压不变,则内电压减小,电源电动势也会随内电压减小D.若外电压增大,则内电压减小,电源的电动势始终等于二者之和答案D3.一太阳能电池板,测得它的开路电压为800mV,短路电流为40mA.若将该电池板与一阻值为20Ω的电阻连成一闭合电路,则它的路端电压是()A.0.10VB.0.20VC.0.30VD.0.40V答案D解析由已知条件得:E=800mV.又因I短=,所以r==Ω=20Ω.所以U=IR=R=×20mV=400mV=0.40V,选项D正确.图4-1-64.如图4-1-6所示电路,R由2Ω变为6Ω时,电路中的电流变为原来的一半,则电源的内阻是()A.1ΩB.2ΩC.3ΩD.4Ω答案B题组二路端电压与负载的关系图4-1-75.如图4-1-7所示,当开关S断开时,电压表示数为3V,当开关S闭合时,电压表示数为1.8V,则外电阻R与电源内阻r之比为()A.5∶3B.3∶5C.2∶3D.3∶2答案D解析S断开时,电压表的示数等于电源的电动势,即:E=3V.S闭合时,U外=1.8V,所以U内=E-U外=1.2V.因U外=IR,U内=Ir,所以R∶r=U外∶U内=1.8∶1.2=3∶2.图4-1-86.在如图4-1-8所示电路中,电源的电动势E=9.0V,内阻可忽略不计;AB为滑动变阻器,其电阻R=30Ω;L为一小灯泡,其额定电压U=6.0V,额定功率P=1.8W;S为开关,开始时滑动变阻器的触头位于B端,现在接通开关S,然后将触头缓慢地向A端滑动,当到达某一位置C时,小灯泡恰好正常发光.则C、B之间的电阻应为()A.10ΩB.20ΩC.15ΩD.5Ω答案B解析本题中小灯泡恰好正常发光,说明此时通过小灯泡的电流达到额定电流I额==A=0.3A,两端电压达到额定电压U额=6.0V,而小灯泡和电源、滑动变阻器的AC部分串联,则通过电阻AC的电流与通过小灯泡的电流相等,故RAC==Ω=10Ω,所以RCB=R-RAC=20Ω.7.如图4-1-9所示,电路中当可变电阻R的阻值增大时()图4-1-9A.A、B两点间的电压增大B.A、B两点间的电压减小C.通过R的电流I增大D.通过R的电流I减小答案AD解析当可变电阻R的阻值增大时,外电路总电阻增大,根据闭合电路欧姆定律分析知,干路电流I干减小,A、B间电压增大,通过R2的电流增大,则通过R的电流I减小.故选A、D.题组三UI图像的理解图4-1-108.如图4-1-10所示,甲、乙为两个独立电源(外电路为纯电阻)的路端电压与通过它们的电流I的关系图线,下列说法中正确的是()A.路端电压都为U0时,它们的外...
