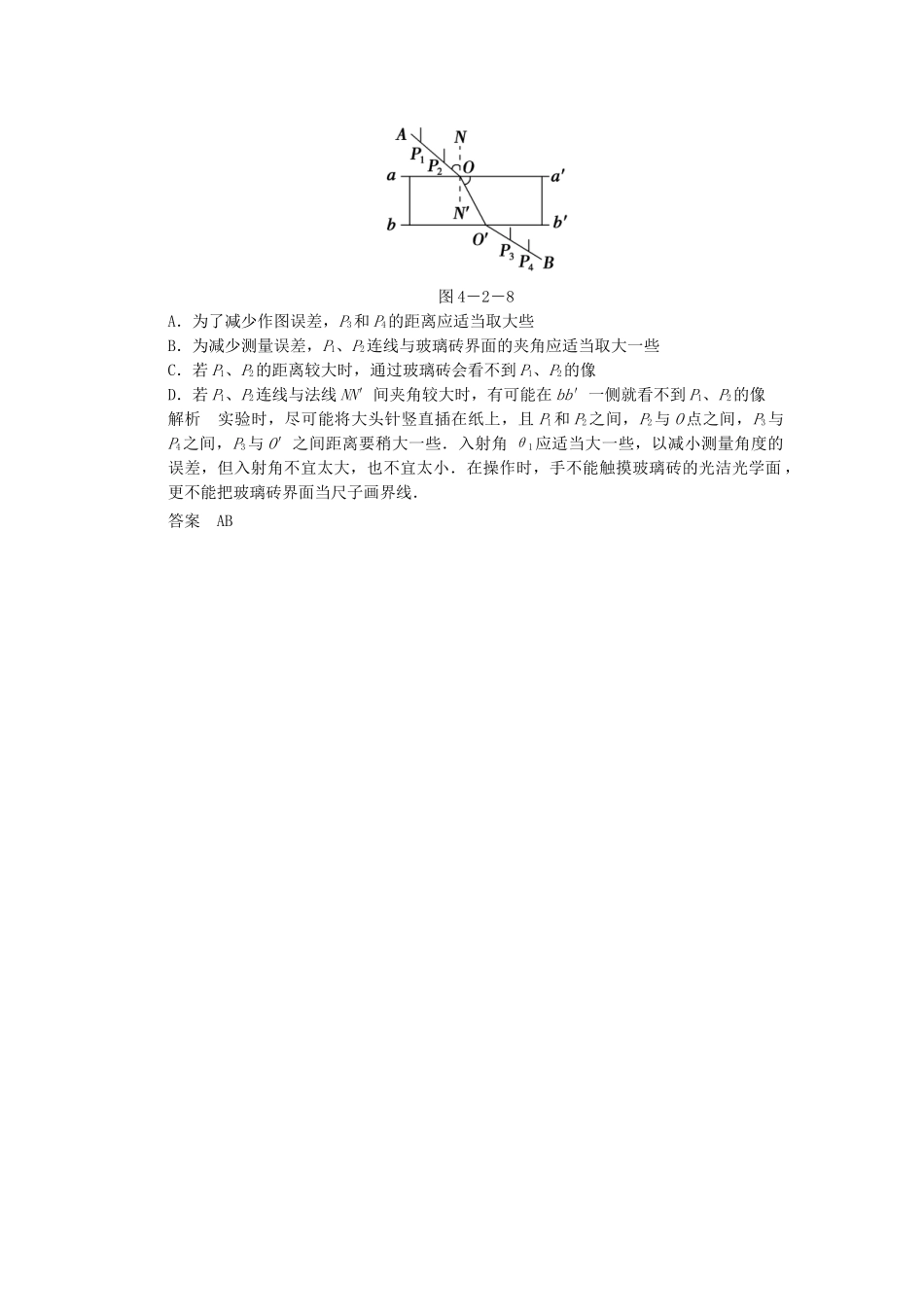

第2讲学生实验：测定玻璃的折射率实验原理与数据处理1.用三棱镜做测定玻璃折射率的实验，先在白纸上放好三棱镜，在棱镜的一侧插入两枚大头针P1和P2，然后在棱镜的另一侧观察，调整视线使P1的像被P2挡住，接着在眼睛所在的一侧插两枚大头针P3，P4，使P3挡住P1、P2的像，P4挡住P3和P1、P2的像，在纸上标出的大头针位置和三棱镜轮廓如图4－2－7所示．(1)在本题的图上画出所需的光路；图4－2－7(2)为了测出棱镜玻璃的折射率，需要测量的量是________，________，在图上标出它们；(3)计算折射率的公式是________．解析(1)如图所示，画出通过P1、P2的入射光线，交AC面于O，画出通过P3、P4的出射光线交AB面于O′.则光线OO′就是入射光线P1P2在三棱镜中的折射光线．(2)在所画的图上注明入射角i和折射角r，并画出虚线部分，用量角器量出i和r(或用直尺测出线段EF，OE，GH，OG的长度)．(3)n＝(或因为sini＝，sinr＝，则n＝＝)．答案见解析注意事项与误差分析2.在用两面平行的玻璃砖测定玻璃折射率的实验中，其实验光路图如图4－2－8所示，对实验中的一些具体问题，下列说法正确的是()图4－2－8A．为了减少作图误差，P3和P4的距离应适当取大些B．为减少测量误差，P1、P2连线与玻璃砖界面的夹角应适当取大一些C．若P1、P2的距离较大时，通过玻璃砖会看不到P1、P2的像D．若P1、P2连线与法线NN′间夹角较大时，有可能在bb′一侧就看不到P1、P2的像解析实验时，尽可能将大头针竖直插在纸上，且P1和P2之间，P2与O点之间，P3与P4之间，P3与O′之间距离要稍大一些．入射角θ1应适当大一些，以减小测量角度的误差，但入射角不宜太大，也不宜太小．在操作时，手不能触摸玻璃砖的光洁光学面，更不能把玻璃砖界面当尺子画界线．答案AB
