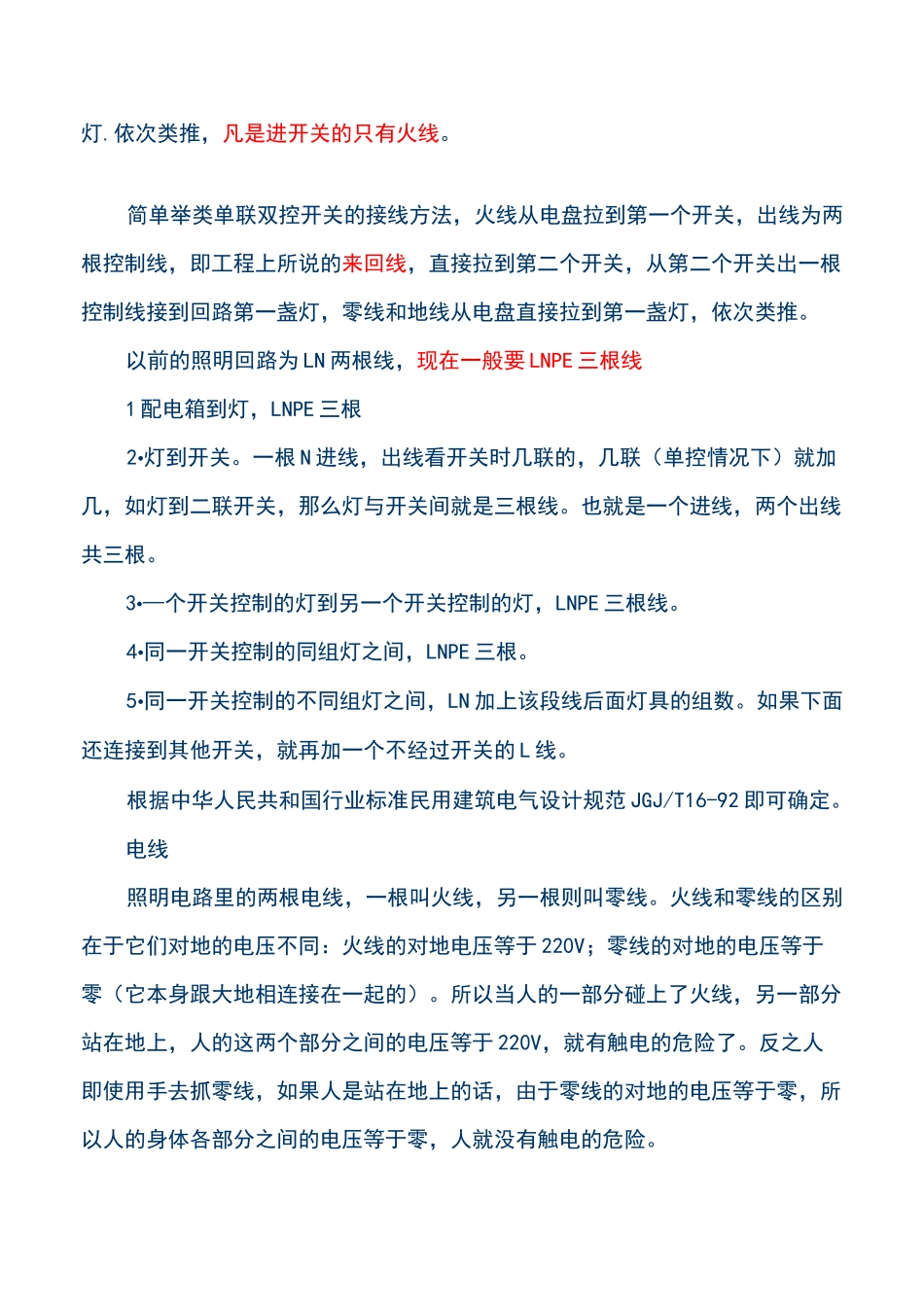

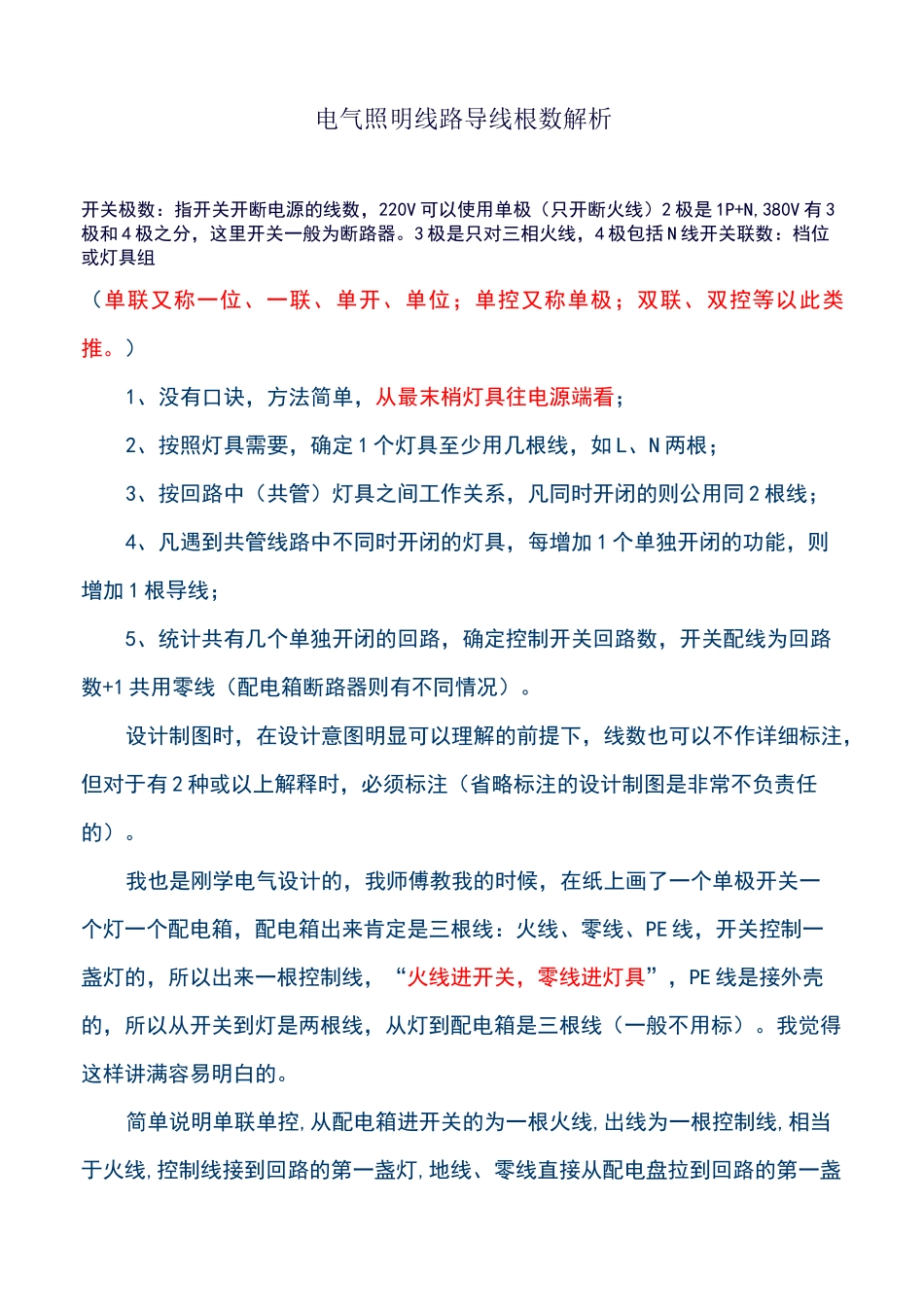

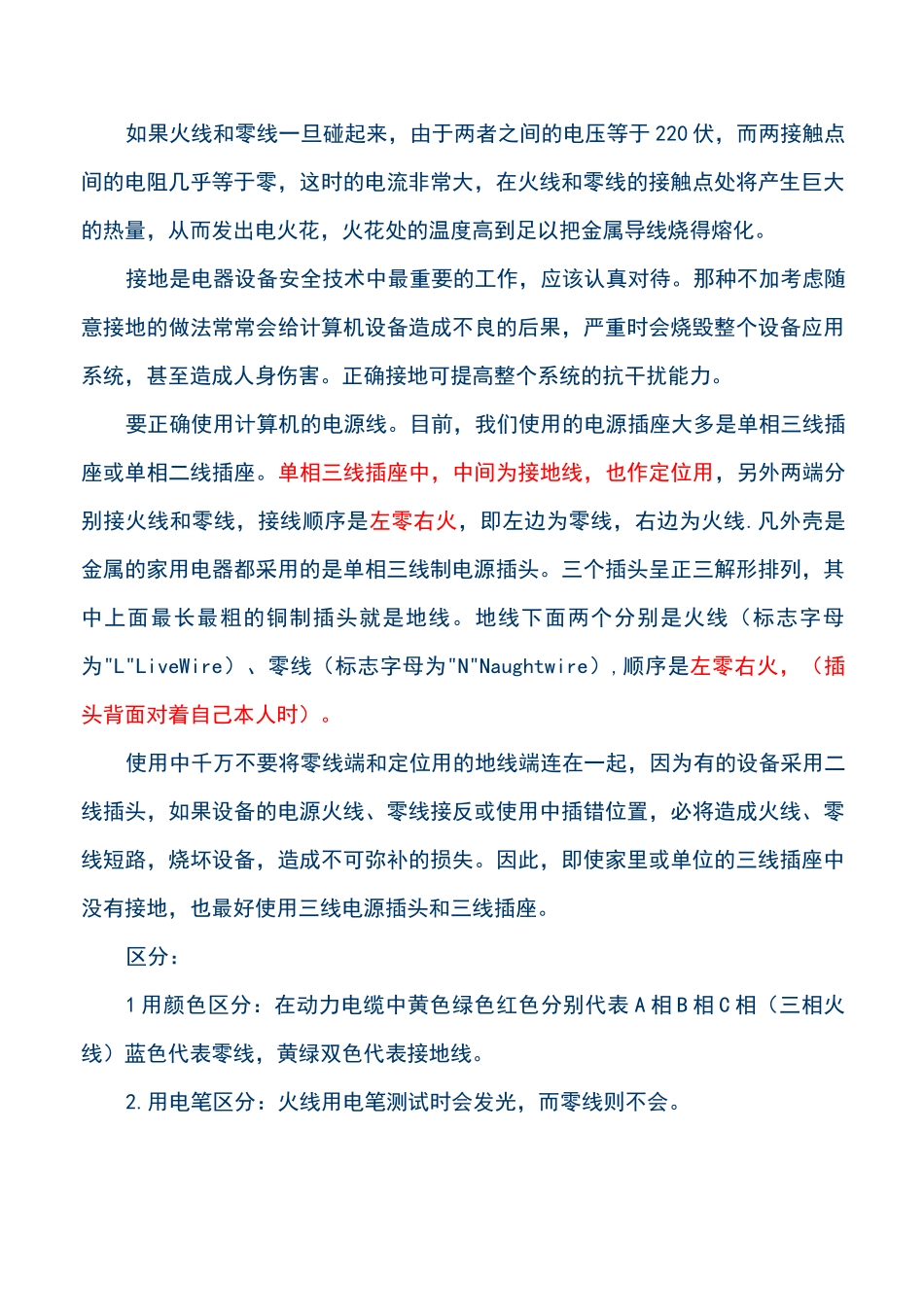

电气照明线路导线根数解析开关极数：指开关开断电源的线数，220V可以使用单极（只开断火线）2极是1P+N,380V有3极和4极之分，这里开关一般为断路器。3极是只对三相火线，4极包括N线开关联数：档位或灯具组（单联又称一位、一联、单开、单位；单控又称单极；双联、双控等以此类推。）1、没有口诀，方法简单，从最末梢灯具往电源端看；2、按照灯具需要，确定1个灯具至少用几根线，如L、N两根；3、按回路中（共管）灯具之间工作关系，凡同时开闭的则公用同2根线；4、凡遇到共管线路中不同时开闭的灯具，每增加1个单独开闭的功能，则增加1根导线；5、统计共有几个单独开闭的回路，确定控制开关回路数，开关配线为回路数+1共用零线（配电箱断路器则有不同情况）。设计制图时，在设计意图明显可以理解的前提下，线数也可以不作详细标注，但对于有2种或以上解释时，必须标注（省略标注的设计制图是非常不负责任的）。我也是刚学电气设计的，我师傅教我的时候，在纸上画了一个单极开关一个灯一个配电箱，配电箱出来肯定是三根线：火线、零线、PE线，开关控制一盏灯的，所以出来一根控制线，“火线进开关，零线进灯具”，PE线是接外壳的，所以从开关到灯是两根线，从灯到配电箱是三根线（一般不用标）。我觉得这样讲满容易明白的。简单说明单联单控,从配电箱进开关的为一根火线,出线为一根控制线,相当于火线,控制线接到回路的第一盏灯,地线、零线直接从配电盘拉到回路的第一盏灯.依次类推，凡是进开关的只有火线。简单举类单联双控开关的接线方法，火线从电盘拉到第一个开关，出线为两根控制线，即工程上所说的来回线，直接拉到第二个开关，从第二个开关出一根控制线接到回路第一盏灯，零线和地线从电盘直接拉到第一盏灯，依次类推。以前的照明回路为LN两根线，现在一般要LNPE三根线1配电箱到灯，LNPE三根2•灯到开关。一根N进线，出线看开关时几联的，几联（单控情况下）就加几，如灯到二联开关，那么灯与开关间就是三根线。也就是一个进线，两个出线共三根。3•—个开关控制的灯到另一个开关控制的灯，LNPE三根线。4•同一开关控制的同组灯之间，LNPE三根。5•同一开关控制的不同组灯之间，LN加上该段线后面灯具的组数。如果下面还连接到其他开关，就再加一个不经过开关的L线。根据中华人民共和国行业标准民用建筑电气设计规范JGJ/T16-92即可确定。电线照明电路里的两根电线，一根叫火线，另一根则叫零线。火线和零线的区别在于它们对地的电压不同：火线的对地电压等于220V；零线的对地的电压等于零（它本身跟大地相连接在一起的）。所以当人的一部分碰上了火线，另一部分站在地上，人的这两个部分之间的电压等于220V，就有触电的危险了。反之人即使用手去抓零线，如果人是站在地上的话，由于零线的对地的电压等于零，所以人的身体各部分之间的电压等于零，人就没有触电的危险。如果火线和零线一旦碰起来，由于两者之间的电压等于220伏，而两接触点间的电阻几乎等于零，这时的电流非常大，在火线和零线的接触点处将产生巨大的热量，从而发出电火花，火花处的温度高到足以把金属导线烧得熔化。接地是电器设备安全技术中最重要的工作，应该认真对待。那种不加考虑随意接地的做法常常会给计算机设备造成不良的后果，严重时会烧毁整个设备应用系统，甚至造成人身伤害。正确接地可提高整个系统的抗干扰能力。要正确使用计算机的电源线。目前，我们使用的电源插座大多是单相三线插座或单相二线插座。单相三线插座中，中间为接地线，也作定位用，另外两端分别接火线和零线，接线顺序是左零右火，即左边为零线，右边为火线.凡外壳是金属的家用电器都采用的是单相三线制电源插头。三个插头呈正三解形排列，其中上面最长最粗的铜制插头就是地线。地线下面两个分别是火线（标志字母为"L"LiveWire）、零线（标志字母为"N"Naughtwire）,顺序是左零右火，（插头背面对着自己本人时）。使用中千万不要将零线端和定位用的地线端连在一起，因为有的设备采用二线插头，如果设备的电源火线、零线接反或使用中插错位置，必将造成火线、零线短路，烧坏设备，造成不可弥补的损失。因此，即使家里或单位的三线插座...
